B&W 803 D3, 매킨토시 앰프로 구성한 하이파이 시스템 설치기


오늘 소개하는 설치기는 반포에 거주하시는 고객님의 하이파이 시스템 구축입니다.

고객님께서는 과거 오디오 생활을 즐기시다가 자녀의 출산 등으로 전체 시스템을 정리한 후, 새롭게 오디오 시스템을 구축하셨습니다. 이번 설치기에는 B&W(Bowers&Wilkins)의 803 D3 스피커, 매킨토시(McIntosh) MA352 하이브리드 인티앰프 그리고 소스기기로는 칵테일 오디오(Cocktail Audio) X45 Pro 네트워크 플레이어를 사용하였습니다.


B&W 803 D3는 새롭게 설계한 800 시리즈 다이아몬드 제품입니다. B&W 설계의 핵심이라고 할 수 있는 터빈 헤드(Turbine Head)를 탑재한 800 시리즈 다이아몬드 중 가장 막내 모델이기도 합니다. 터빈 헤드는 1979년 최초의 800 시리즈 출시 당시 도입되어 지금까지 계승 발전시켜왔습니다. 803 D3 역시 거대한 미드레인지 하우징을 사용하였으며, 이를 통해 보컬과 악기 재생에 있어 순도 높은 사운드를 제공합니다.

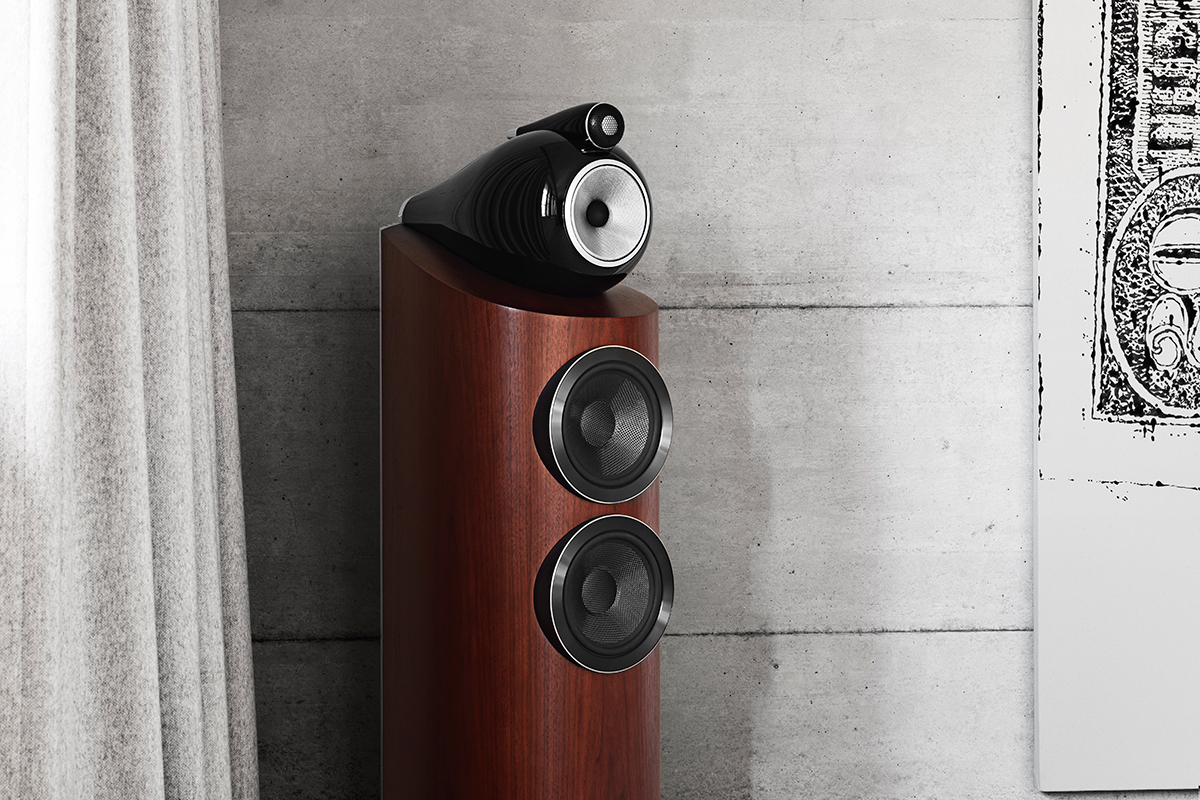

B&W 802 D3 로즈우드

미드레인지는 기존 케블라(Kevlar) 콘 이후 8년간의 연구 끝에 개발한 컨티넘(Continuum) 콘을 사용하였습니다. 컨티넘 콘은 복합구조를 사용하여 드라이버의 성능을 저하시킬 수 있는 갑작스러운 동작을 방지하는 동시에 개방적이고 중립적인 성향을 보여줍니다.

터빈 헤드 위에는 알루미늄 하우징의 다이아몬드 돔 트위터를 탑재합니다. 이 부분 역시 800 시리즈 다이아몬드의 특징을 이어받았습니다. 알루미늄 하우징의 담긴 다이아몬드 돔 트위터를 통해 공간, 분위기, 사운드 스테이지 이미징을 사실적으로 재현합니다.

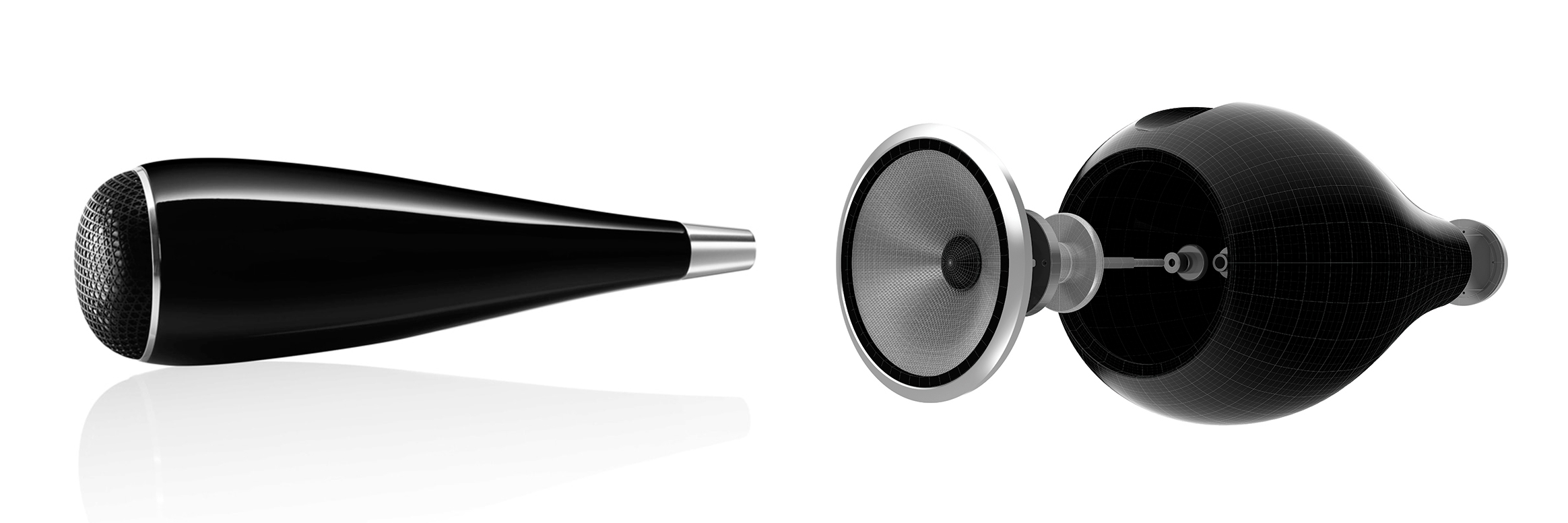

알루미늄 하우징의 다이아몬드 돔 트위터(좌), 터빈헤드와 미드레인지(우)

803 D3에 탑재된 2기의 7인치 에어로포일(Aerofoil) 콘 베이스 드라이버는 새로운 기술과 소재의 등장으로 가능해진 엔지니어링 분야의 쾌거라고 평가받고 있습니다. B&W의 모델링 기술과 새로운 재료를 통해 다양한 두께의 구현이 가능해져, 필요한 부분의 강성을 극대화하였습니다. 이후 최적화 과정을 거쳐 정확한 동작과 생생한 저음 재생능력을 갖췄습니다.

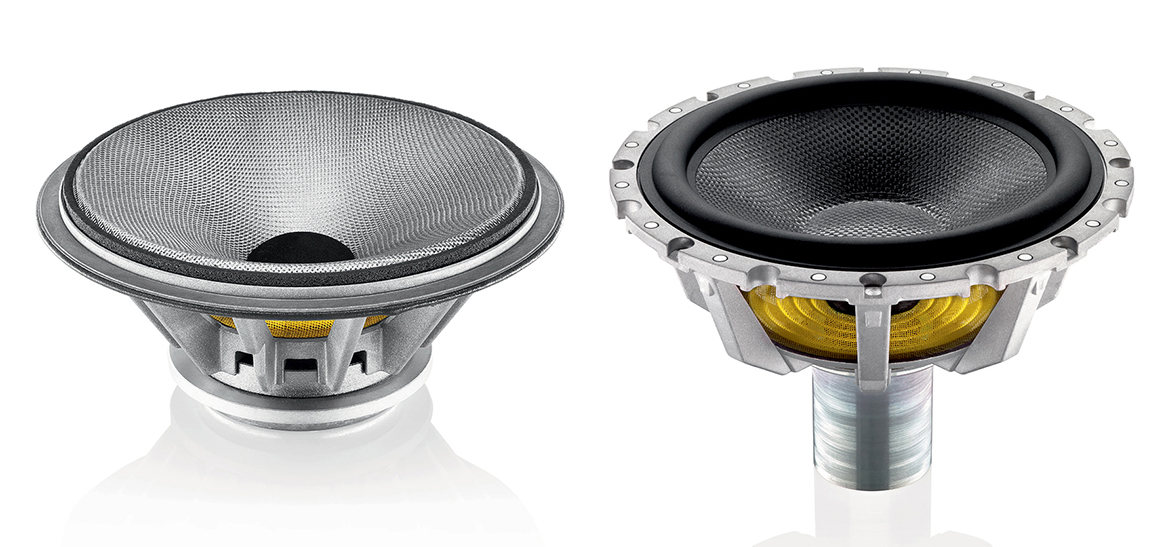

컨티넘 콘 미드레인지(좌)와 에어로포일 콘 베이스 드라이버(우)

견고한 인클로저를 위해 고급 매트릭스 브레이싱(Matrix Bracing) 설계를 사용하여 불필요한 공진을 억제하고 높은 강성을 확보하여 진동을 차단하였습니다. 800 시리즈 다이아몬드는 기존의 매트릭스 설계를 근본적으로 재검토하여 내부 패널을 MDF 대신 더 두껍고 단단한 합판을 사용하고, 연결부위를 강화하기 위해 금속 부품을 추가하였습니다. 이렇게 완성된 매트릭스 시스템은 가장 견고한 인클로저로 거듭났습니다.


견고한 인클로저를 위한 매트릭스 브레이싱 설계

스피커에는 안정적이고 견고하게 지지해주는 베이스가 필요합니다. 완벽한 사운드는 스피커가 아닌 공기의 움직임으로 만들기 때문인데, 스피커를 안정적으로 지탱해주는 새로운 플린스를 설계하여 진동과 공진을 억제하였습니다. 또한 크로스오버를 플린스에서 스피커 안쪽으로 이동시켜 더욱 안정적인 동작을 보장합니다.

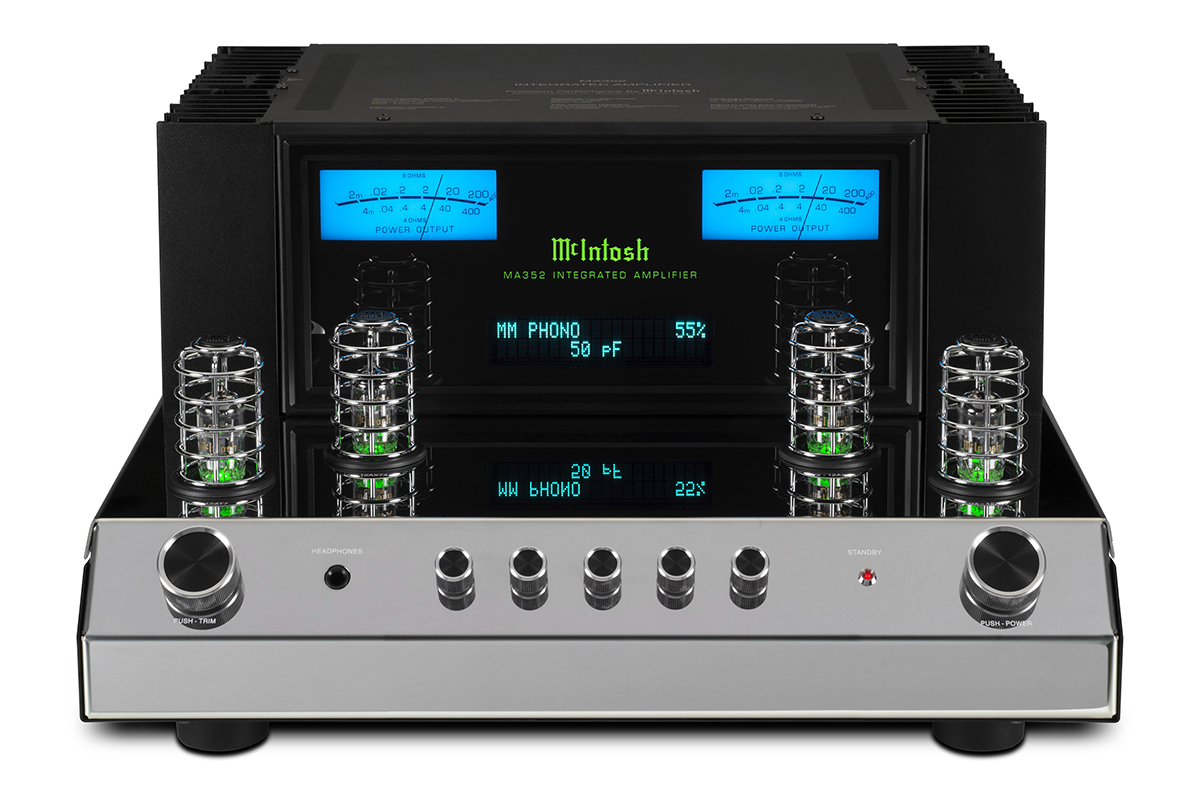

매킨토시 MA352 하이브리드 인티앰프

매킨토시 MA352는 진공관과 솔리드 스테이트 디자인을 결합한 하이브리드 인티앰프로, 매킨토시의 고유한 아이덴티티는 이어받으면서도 시선을 사로잡는 디자인을 제공합니다. MA352는 상반되는 오디오 철학을 최대한 활용하는 동시에 최고수준의 음악을 재생합니다.

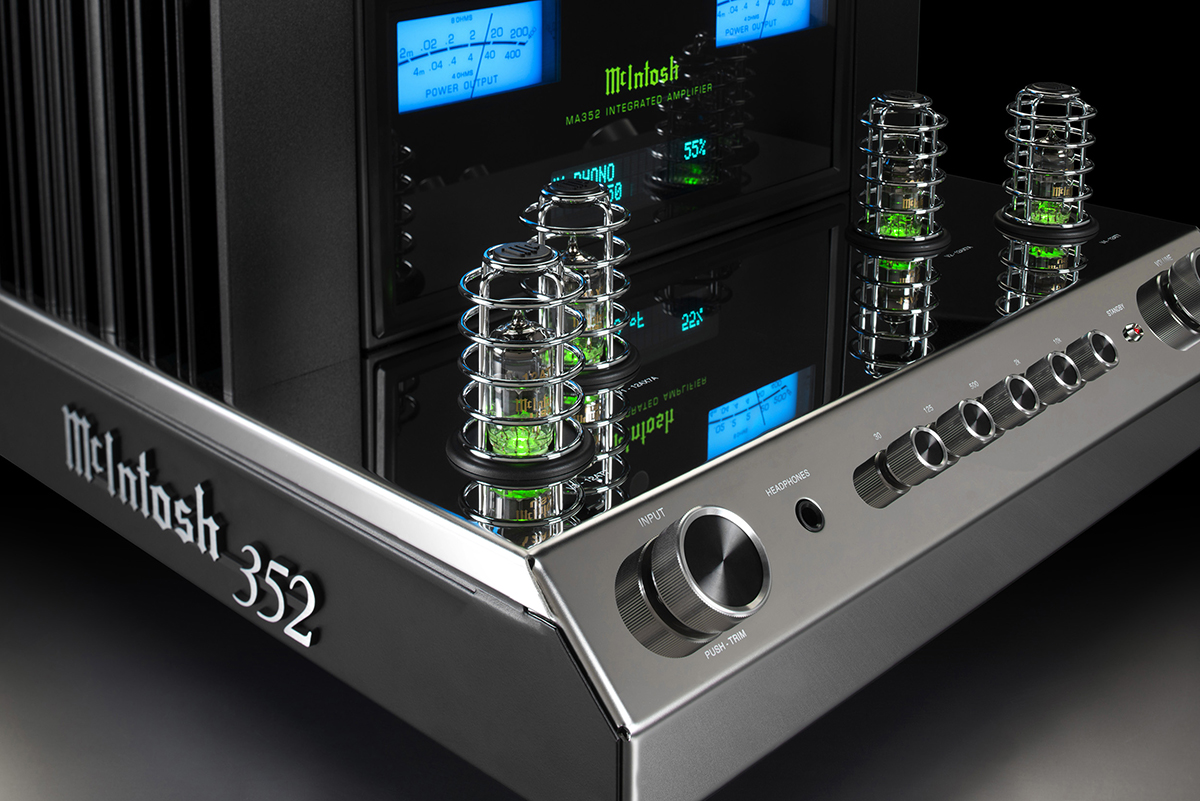

12AX7A 1페어, 12AT7 1페어로 구동되는 진공관 프리앰프 섹션

MA352는 풀 아날로그 설계로 12AX7A 1페어, 12AT7 1페어로 구동되는 진공관 프리앰프 섹션이 있으며, 채널당 200W(8Ω)/320W(4Ω) 출력을 제공하여 거의 모든 스피커를 구동하기에 충분한 파워를 제공하며 듀얼 스케일 블루 와트 미터는 스피커의 임피던스에 따라 정확한 파워 출력치를 시각적으로 보여줍니다. 입력은 밸런스(XLR) 2계통, 언밸런스(RCA) 3계통을 제공하며 턴테이블을 연결을 위한 MM 포노입력 1계통을 제공합니다. 1조의 프리아웃 단을 통해 고출력 파워앰프를 연결하여 사용할 수 있으며, 저역 성능의 향상을 위해 최대 2대의 액티브 서브우퍼를 연결할 수 있습니다.

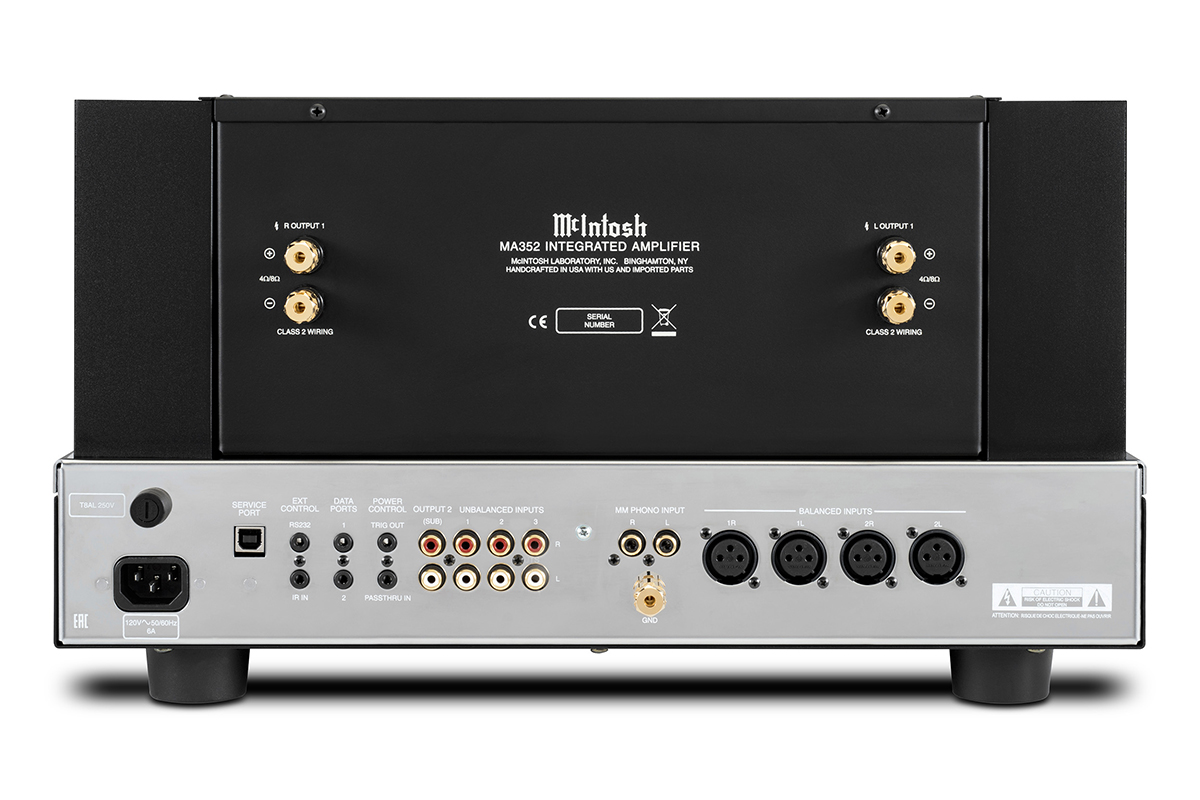

매킨토시 MA352 후면

MA352에는 오버 드라이브 되는 출력신호를 모니터하고 입력신호를 실시간으로 조정하여 스피커를 손상시킬 수 있는 왜곡과 클리핑을 방지하는 특허 받은 파워가드(Power Guard) 기술을 제공합니다. 또한 퓨즈가 없는 단락 보호회로로 전류가 안정한 동작레벨을 초과하기 전에 출력단을 차단한 후 정상적인 동작조건이 되면 복귀하는 센트리 모니터(Sentry Monitor) 회로를 탑재합니다. 웜업 시간을 최소화하는 고급 고전류 출력 트랜지스터는 매킨토시 모노그램 히트싱크(McIntosh Monogrammed Heatsinks)에 연결됩니다. 이외에도 HXD(Headphone Crossfeed Director) 회로를 채용한 헤드폰 앰프를 내장했으며, 5밴드 톤 컨트롤(각 밴드는 ±12dB로 조정 가능), 홈시어터 시스템과 통합할 수 있는 홈시어터 패스스루(Home Theater PassThru) 등을 지원합니다.

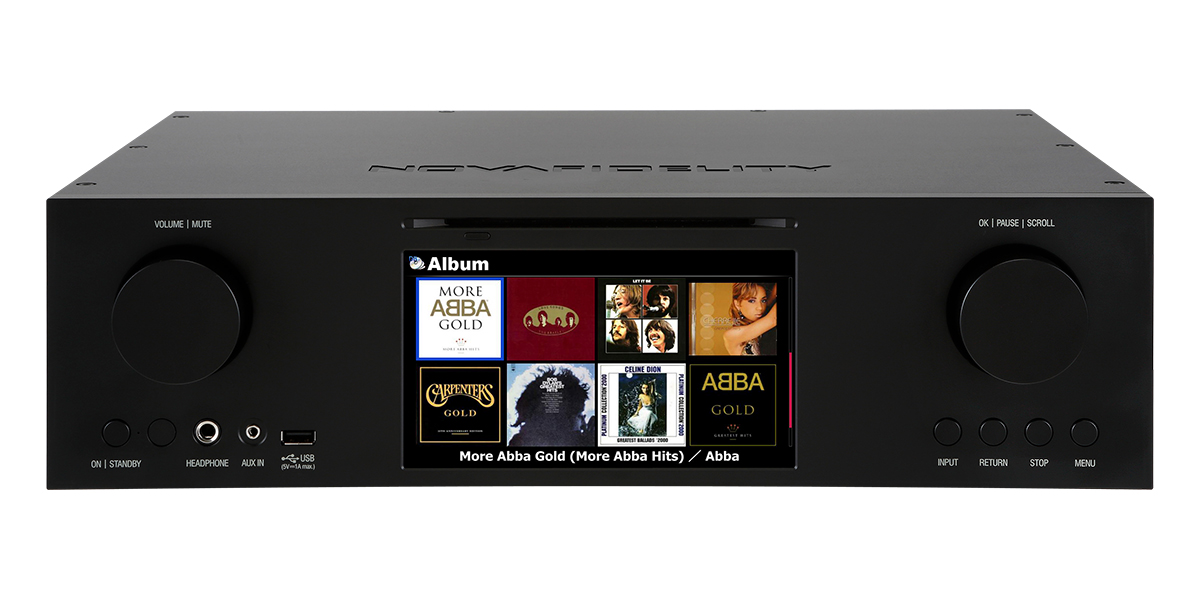

칵테일 오디오 X45 Pro 네트워크 플레이어

칵테일 오디오의 X45 Pro는 하이엔드 오디오파일을 위한 플래그십 네트워크 플레이어입니다. DAC, 뮤직서버, 프리앰프, CD 리핑, 디지털 레코더 등의 기능은 물론 ESS 테크놀로지의 플래그십 DAC Sabre Pro ES9038Pro와 OPA627BP OP 앰프를 채용하여 32bit/768kHz 및 DSD512의 고해상도 음원 재생을 지원합니다. 각 섹션별로 노이즈 유입을 원천적으로 차단하기 위한 쉴딩처리는 물론, 고급 알루미늄 CNC 가공한 풀 알루미늄 섀시 등 기능부터 외관까지 세심하게 설계한 제품입니다.

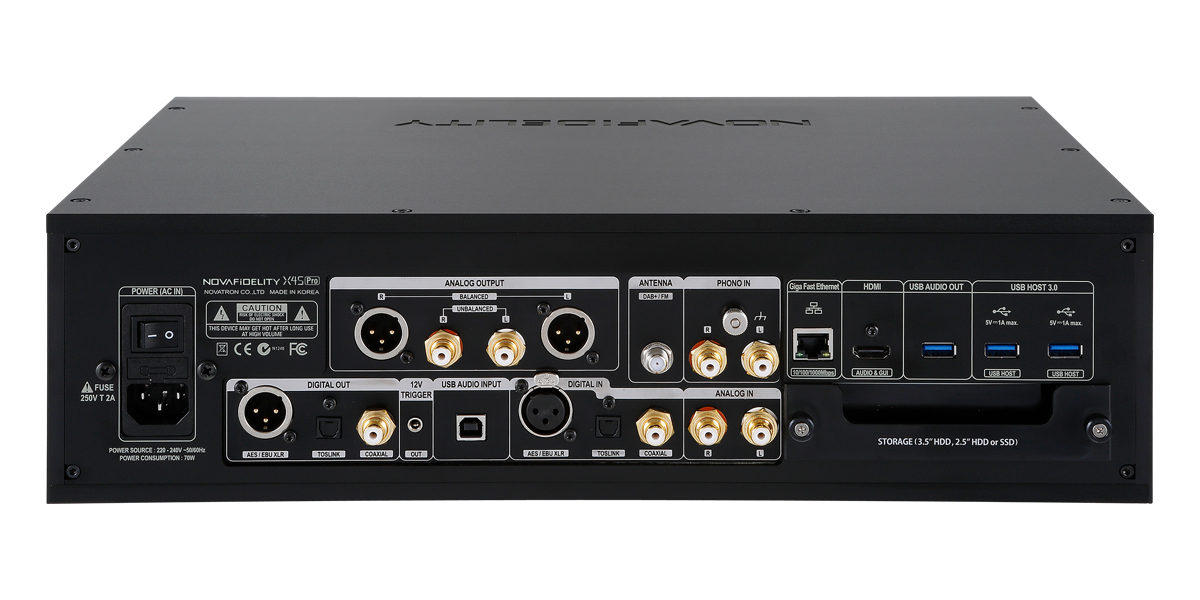

X45 Pro 후면. X45 Pro는 기능을 나열하기 어려울 만큼 다양한 기능을 제공합니다.

X45 Pro는 쿼드코어 CPU를 탑재하여 빠른 동작을 실현했으며, 풀 밸런스드 설계를 적용하였습니다. TCXO 오실레이터를 통한 정확한 클럭 공급, PC-Fi를 위한 USB Class 2.0 오디오 입력, MM 포노입력, FM 튜너 탑재, 기가비트 이더넷 단자, 3.5/2.5인치 하드디스크 또는 SSD를 설치할 수 있는 드라이브 베이 등 풍부한 기능을 제공하여 활용도를 높인 제품입니다. 중앙에는 대형 LCD 모니터를 탑재했으며, TV 등 더 큰 화면에 출력을 위한 HDMI 출력단자를 제공합니다.

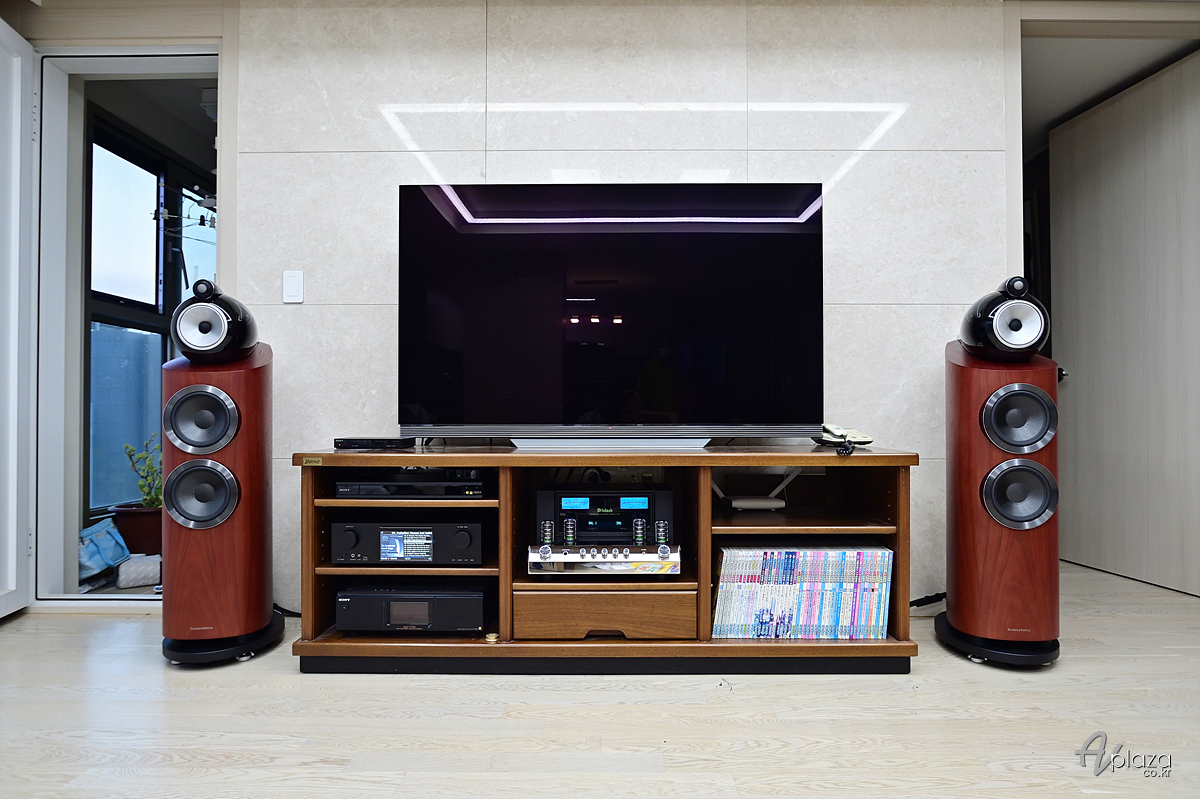

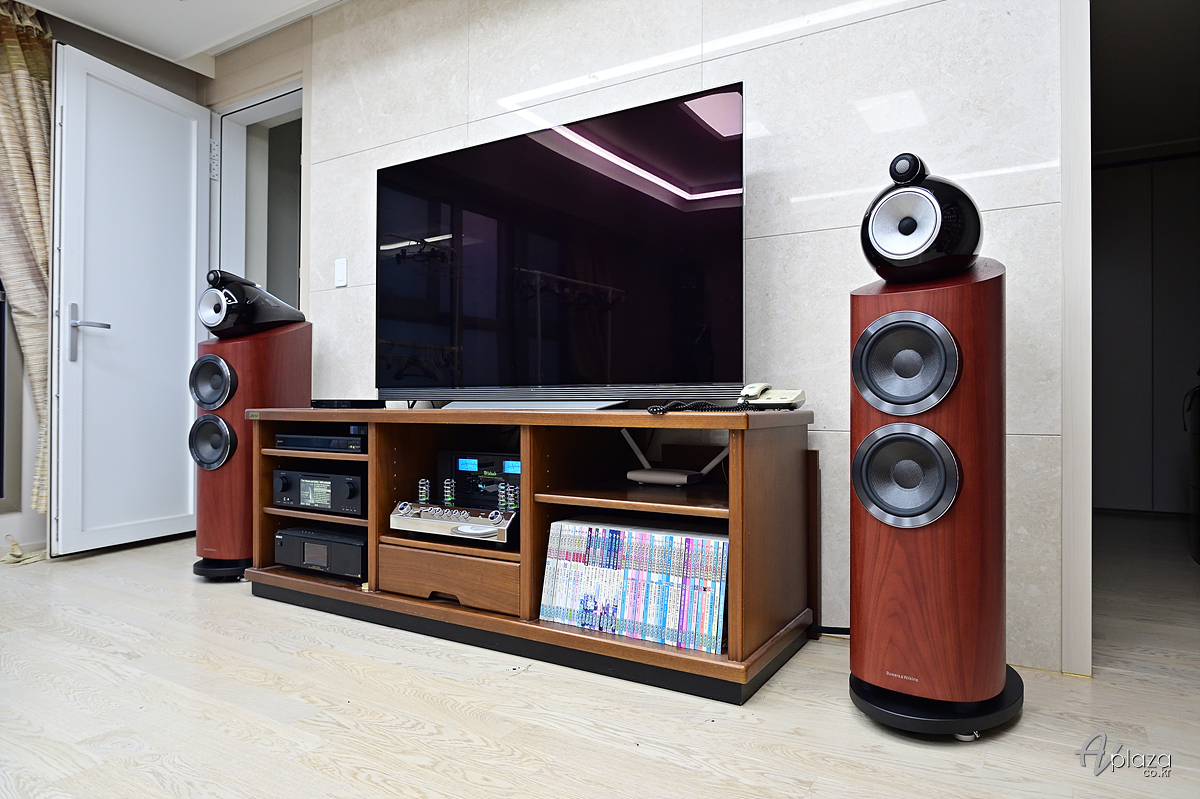

설치를 완료한 전체 시스템의 모습입니다.

B&W 803 D3 로즈우드

B&W 803 D3는 알루미늄 하우징의 다이아몬드 돔 트위터와 터빈 헤드의 컨티넘 콘 미드레인지를 탑재합니다.

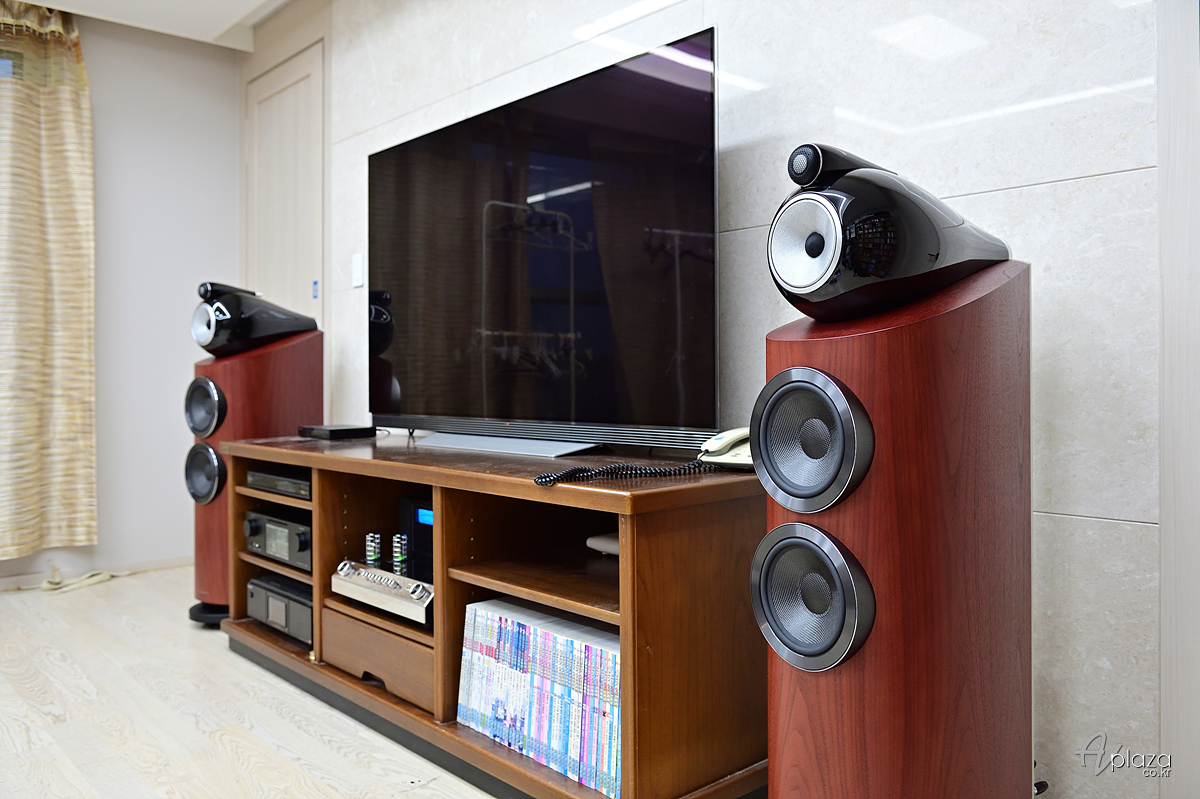

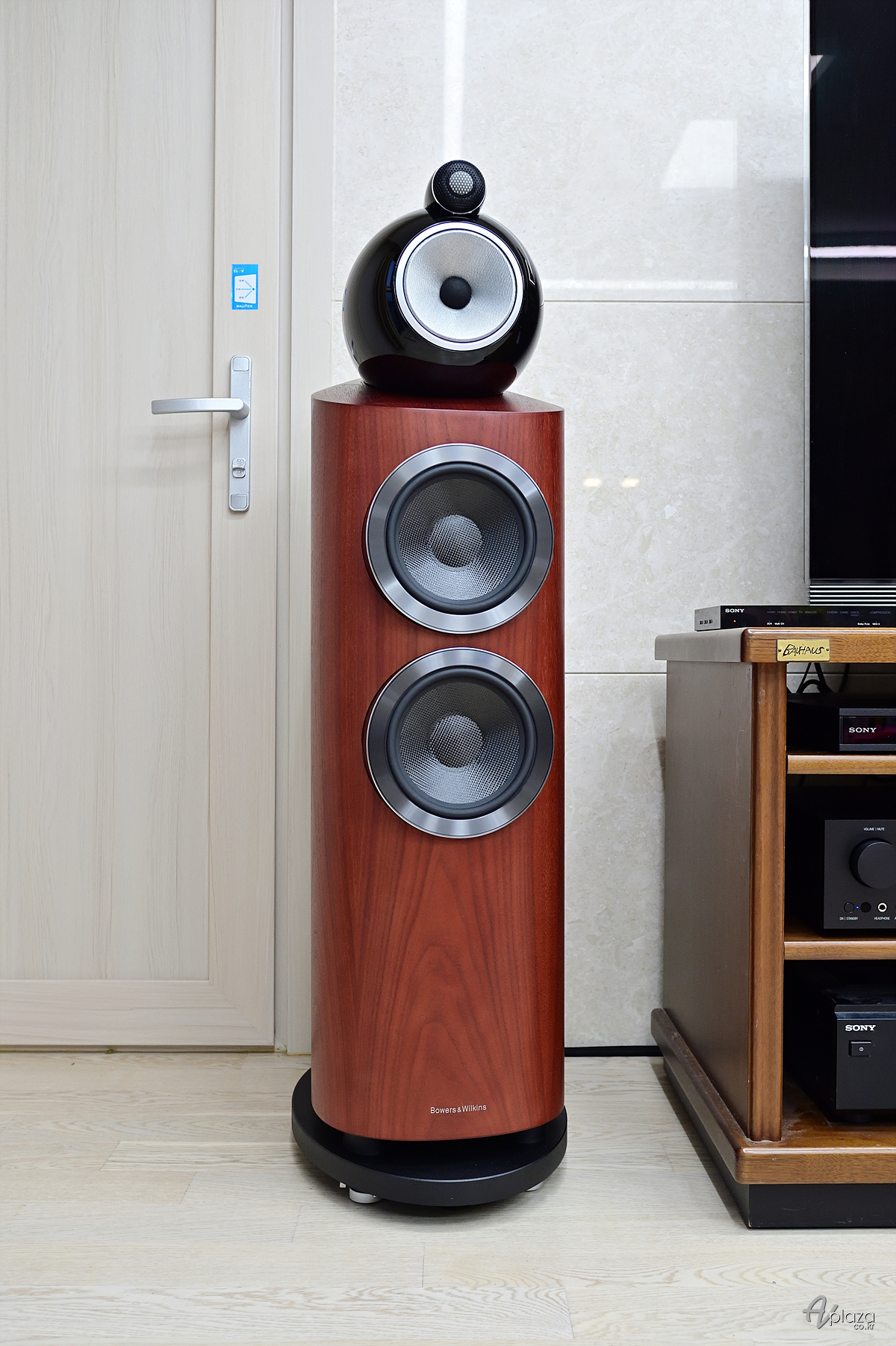

B&W 803 D3 우측 채널. 로즈우드 컬러가 인테리어와 잘 어울립니다.

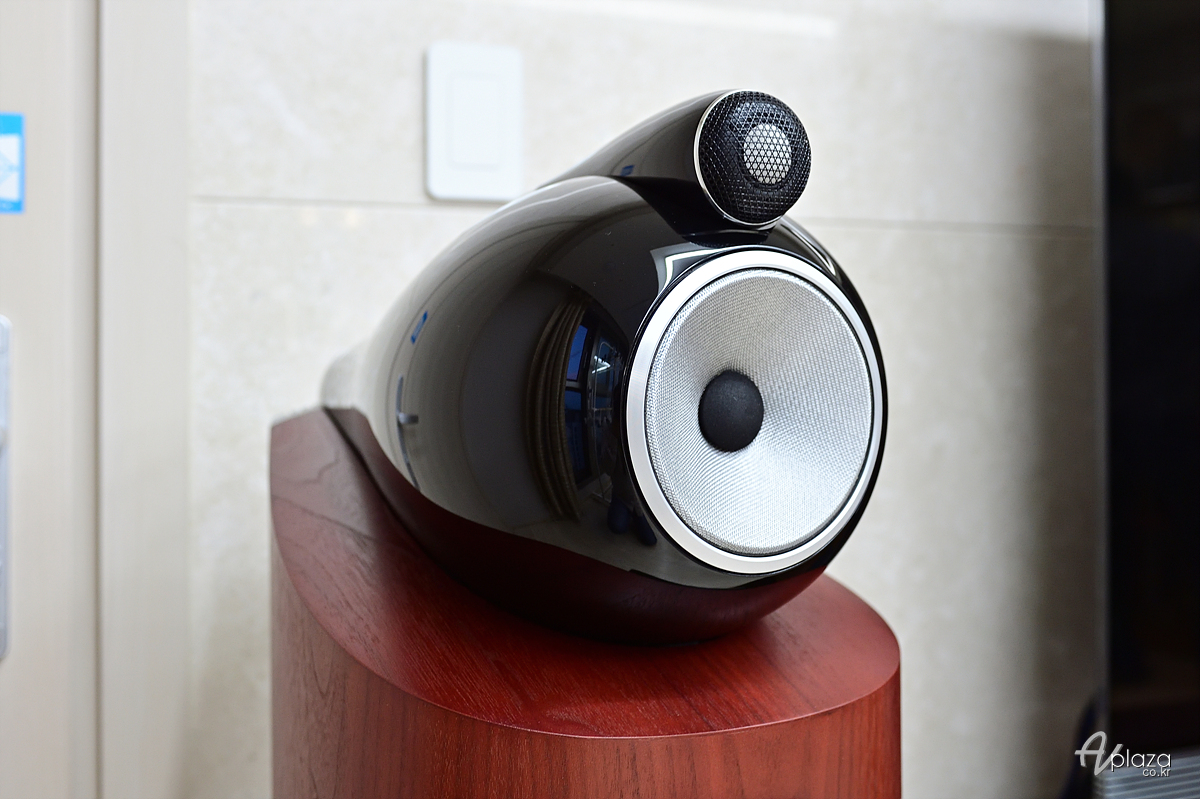

B&W 고유의 아이덴티티가 느껴지는 다이아몬드 돔 트위터와 컨티넘 콘 미드레인지

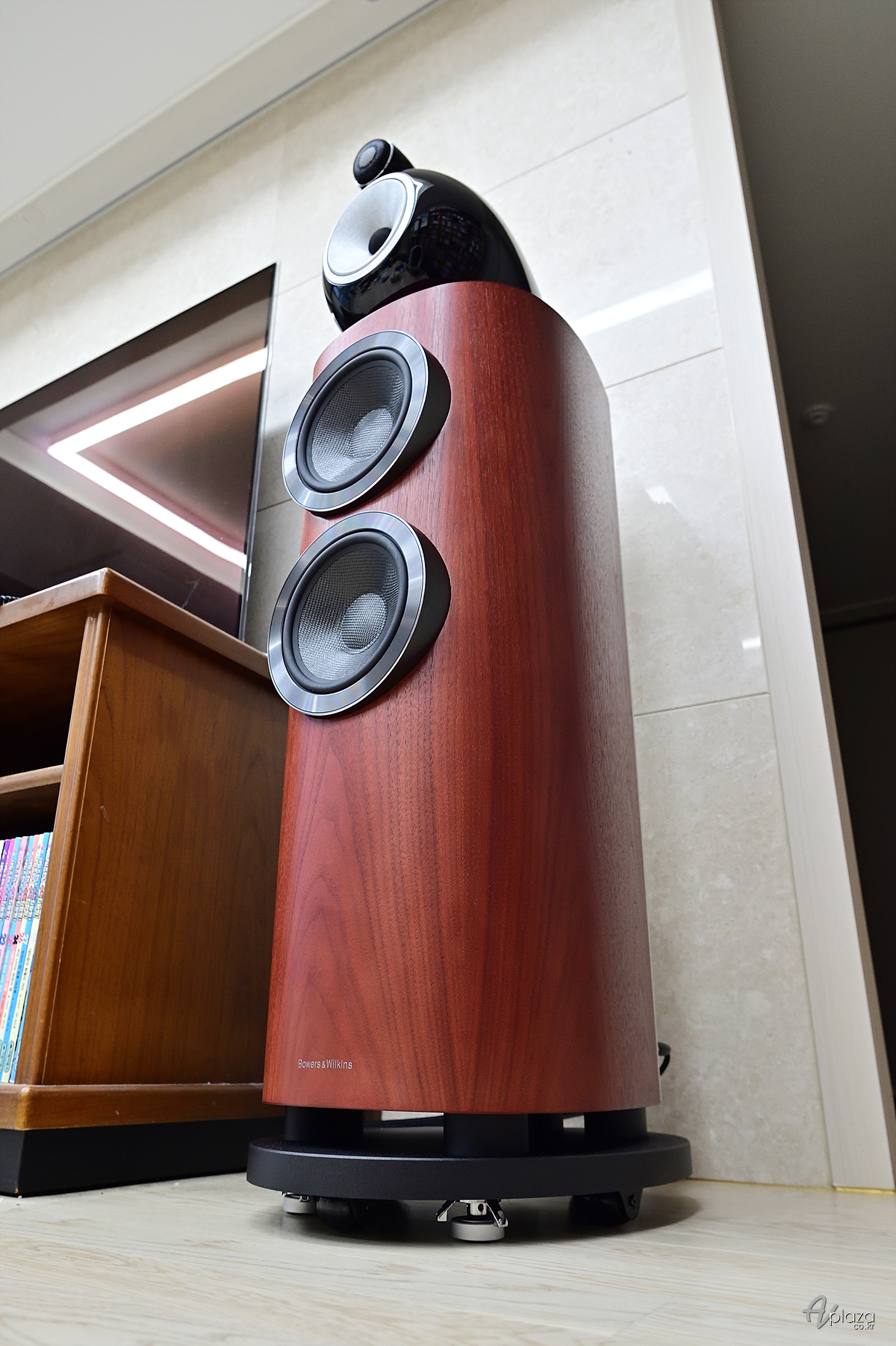

B&W 803 D3에 탑재한 2기의 7인치 에어로포일 콘 베이스 드라이버

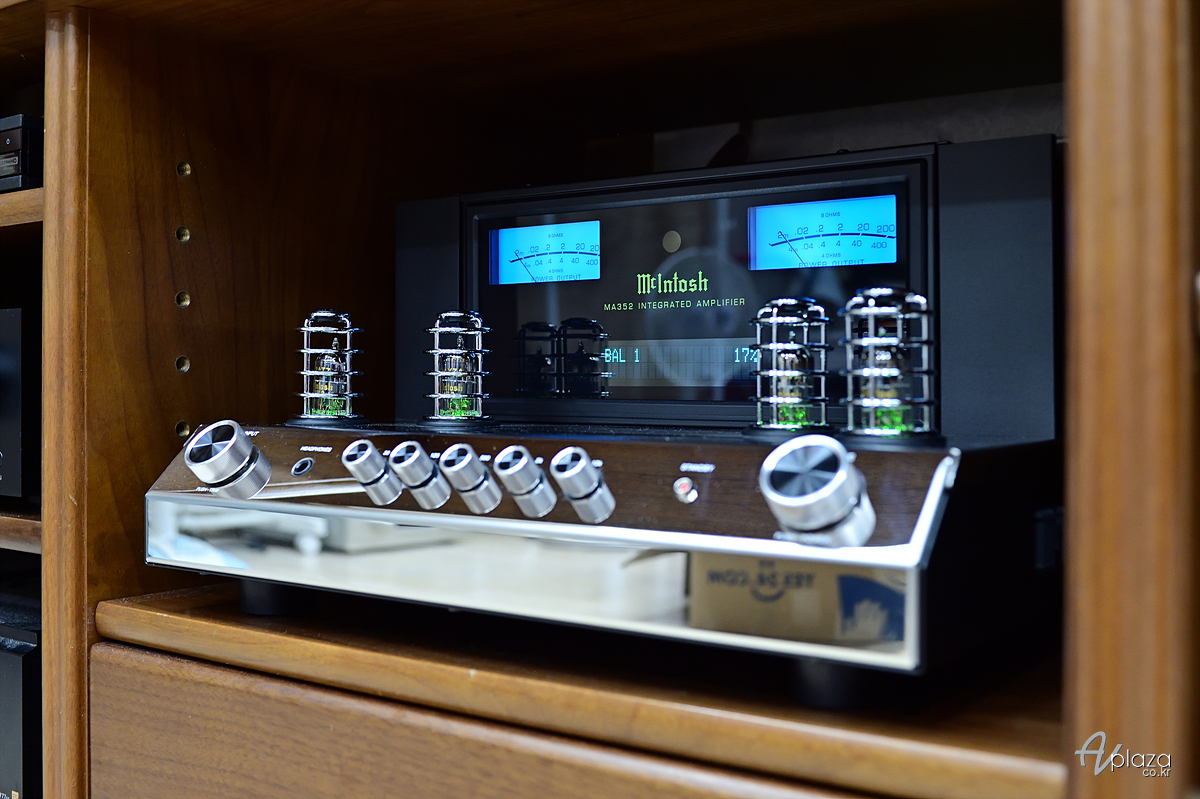

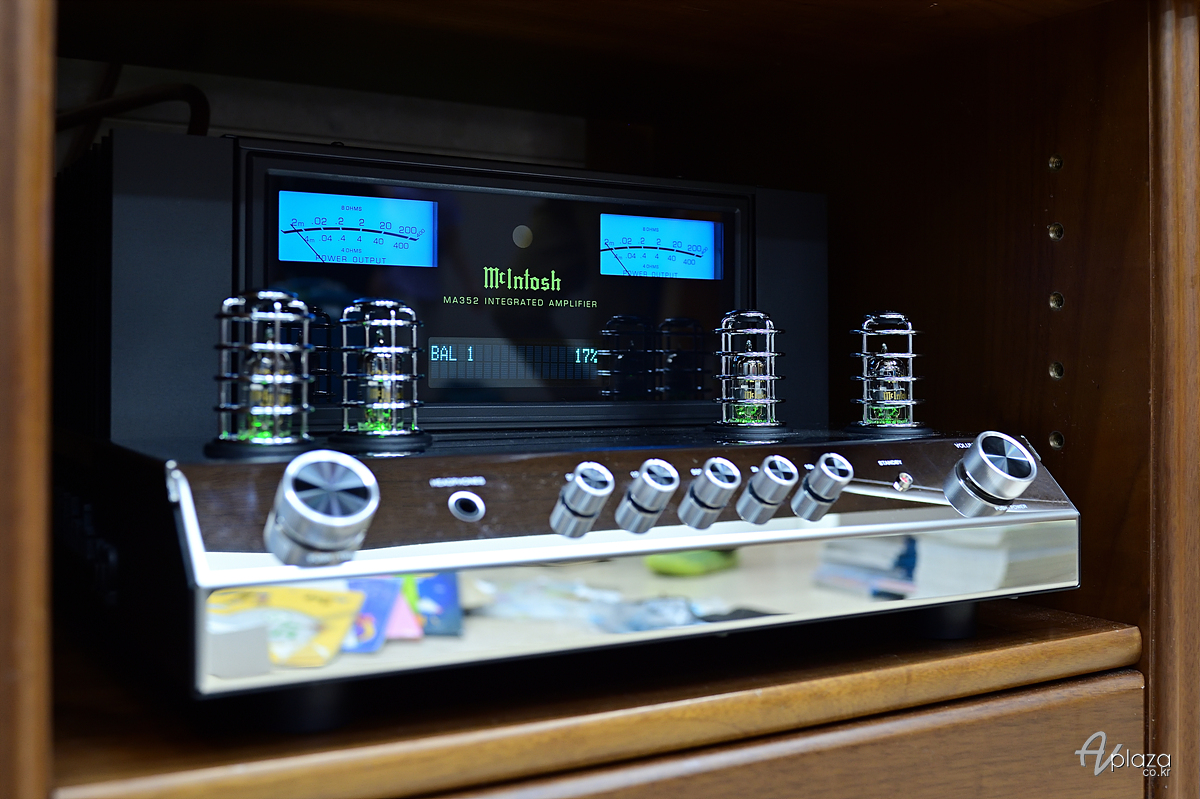

매킨토시 MA352 하이브리드 인티앰프

진공관 프리앰프단, 솔리드 스테이트 파워앰프단의 하이브리드 구성이 특징입니다.

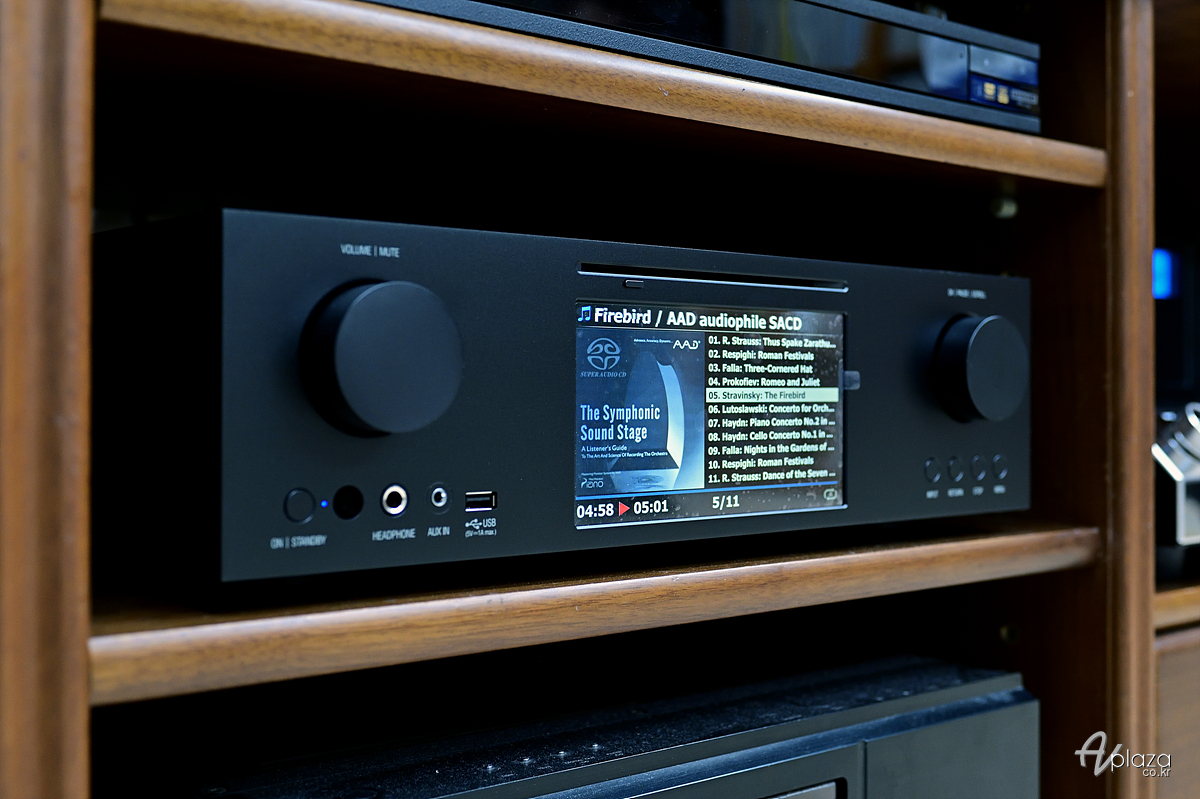

칵테일 오디오의 플래그십 X45 Pro 네트워크 플레이어

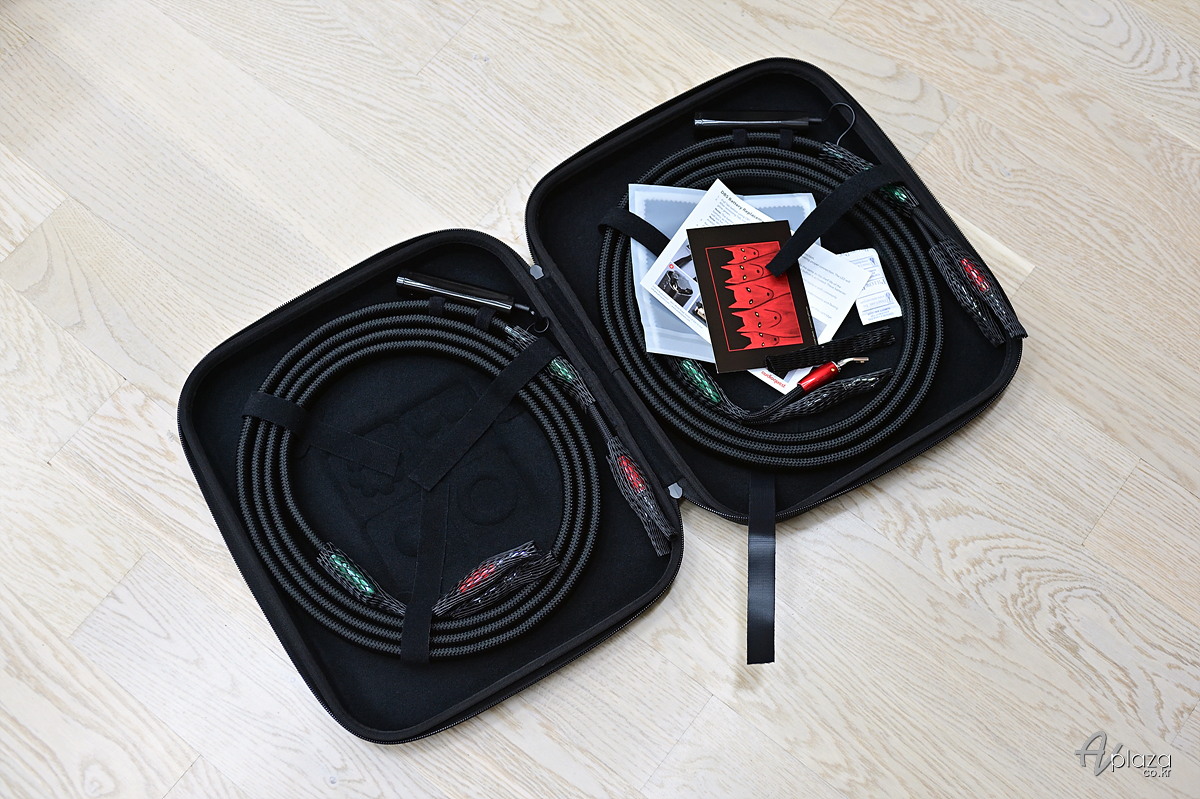

B&W 800 시리즈 다이아몬드 구입 기념으로 증정한 오디오퀘스트 로빈후드 스피커 케이블

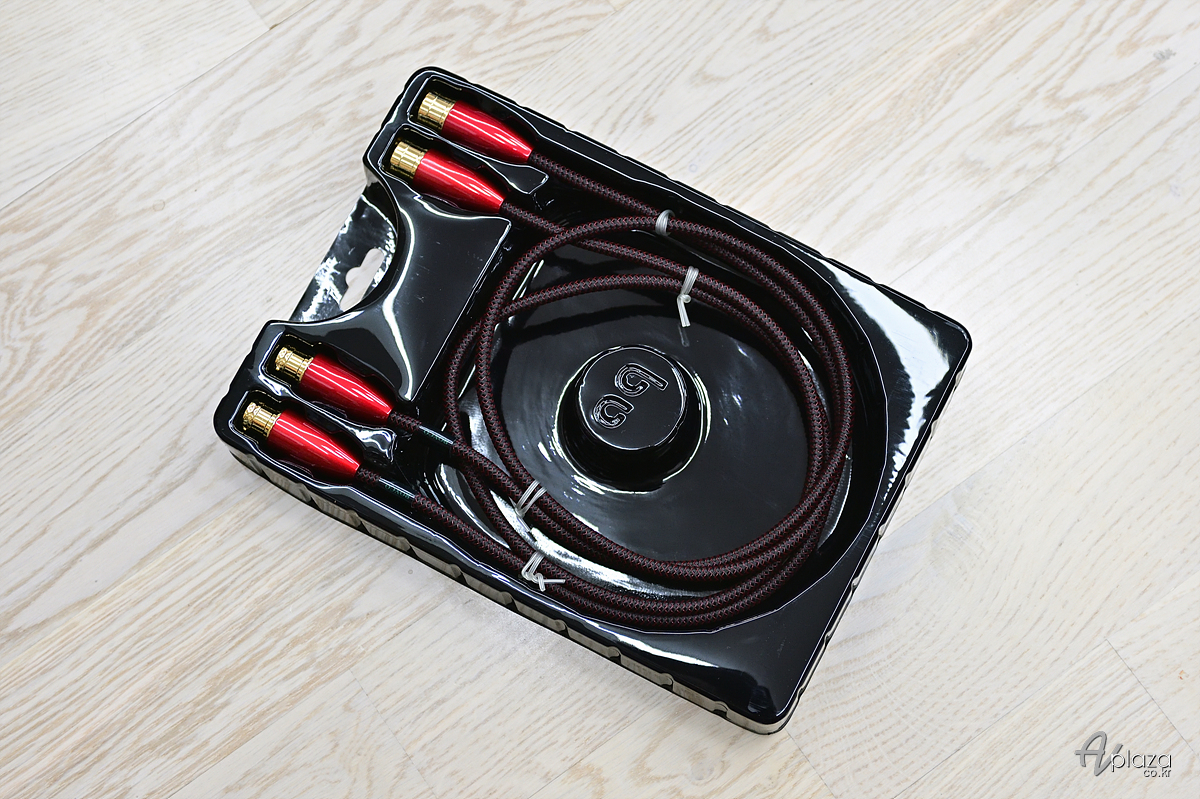

오디오퀘스트 레드리버 XLR 인터커넥터 케이블도 증정해드렸습니다.

모든 설치를 마치고 음악을 재생중인 전체 시스템 전경
