매지코 A1, 마크레빈슨 No.5805로 구성한 PC-Fi 시스템 설치기

오늘 소개하는 설치기는 양주에 거주하시는 고객님의 PC-Fi 시스템입니다. 고객님은 전용룸에서 맥북 프로와 외장 DAC를 활용한 PC-Fi 시스템을 사용중이셨으며, 이번에 스피커를 1조 추가하고, 인티앰프를 업그레이드하셨습니다.

고객님은 PC-Fi 시스템 외에도 다양한 헤드폰을 사용중이셨으며, 늦은 밤에는 헤드폰을 통해 음악을 감상하셨습니다. 대략 보이는 헤드폰만 하더라도 젠하이저(Sennheiser) 플래그십 HD800S, HD600을 비롯하여 포칼(Focal) 유토피아(Utopia), 소니(Sony) MDR-Z1R 등을 보유하고 계셨습니다. PC-Fi용 DAC는 코드(Chord)의 휴고 M 스케일러(Hugo M Scaler)를 사용하고 계셨습니다. 그리고 스피커는 포칼 소프라 II를 보유하고 계셨습니다.

이번 설치기에 사용한 제품은 미국의 하이엔드 스피커 제조사 매지코(Magico)의 A 시리즈 북셀프 스피커 A1과 마크레빈슨(Mark Levinson)의 DAC 내장 인티앰프 No.5805를 매칭하였습니다. 마크레빈슨 5805의 경우 스피커를 구동하는 인티앰프로 주요 사용하지만, 내장 헤드폰 앰프를 활용하여 보유중인 헤드폰을 연결하여 사용하실 목적으로 선택하셨습니다.


매지코 A1 북셀프 스피커

매지코 A1은 A 시리즈 중 두 번째 선보이는 제품으로 밀폐형 북셀프 스피커입니다. A1은 매지코의 설립자이자 CEO인 아론울프(Alon Wolf)가 합리적인 가격에 하이엔드 스피커를 경험해볼 수 있도록 설계한 것이 특징입니다.

매지코 A1은 A 시리즈의 특징인 브레이싱 알루미늄 인클로저와 베릴륨 돔 트위터, 가본 나노 그래핀 콘 미드/베이스 드라이버, 대칭 구조의 크로스오버 등을 이어받았습니다. 특히 A1은 Q 시리즈의 북셀프 스피커였던 Q1용으로 개발한 인클로저와 유사한 3/8인치 두께의 6061 T6 항공기 등급 알루미늄을 사용하여 제작하였으며, 고급스러운 헤어라인과 블랙 알루마이트 마감을 사용하였습니다.


매지코 A1 내부

매지코 A1은 A3와 동일한 트위터를 탑재합니다. 기존 디자인과 플랫폼 등은 M 시리즈 트위터를 기반으로 최적화한 28mm 퓨어 베릴륨 돔 트위터입니다. 미드/베이스 드라이버는 새롭게 개발한 6.5인치 XG 나노그래핀(XG Nanographene) 레이어의 다중 벽(Multi-Wall) 탄소 섬유 콘을 탑재합니다. 신소재를 사용하여 무게 대비 최적의 강성과 이상적인 댐핑 팩터를 제공합니다.


마크레빈슨 No.5805 인티앰프

마크레빈슨 No.5805는 지난 수십년간 쌓아온 오디오 엔지니어링을 통해 최적의 기능과 효율성을 구현한 인티앰프입니다. 새로운 디자인, 완전히 분리된 퓨어패스(PurePath) 회로, 프리시전 링크 II DAC(PrecisionLinkII DAC), 메인드라이브(MainDrive) 헤드폰 앰프를 비롯하여 듀얼 모노 구성의 강력한 클래스 AB 증폭으로 기능성과 유연성, 충실도를 모두 갖췄습니다.

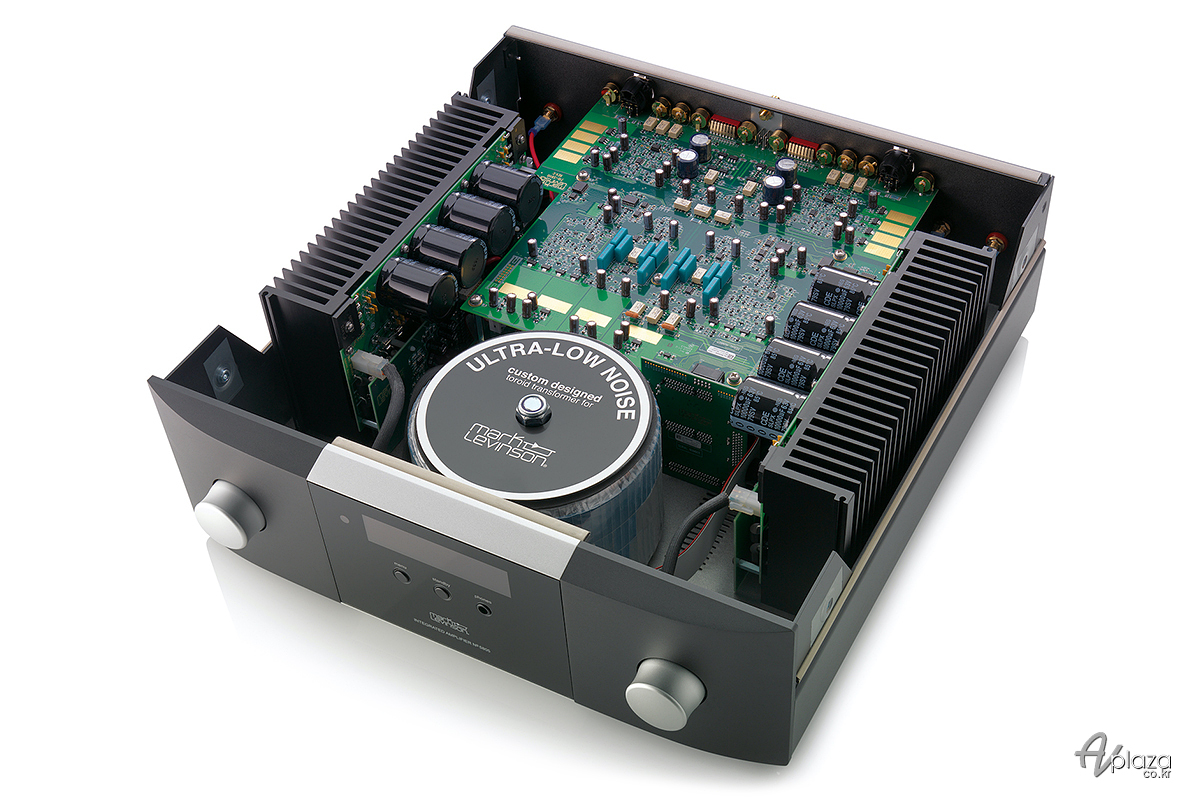

마크레빈슨 No.5805 내부

No.5805의 토대는 마크레빈슨의 독자적인 자사의 퓨어패스 신호경로(풀 디스크리트로 직접 결한한 듀얼 모노 라인 레벨 프리앰프)이며, 쉘튼의 디자인 팀은 2개의 특허를 출원 중입니다. 볼륨 조절을 위해 디지털 제어 저항 네트워크와 결합한 고유한 싱글 게인 스테이지는 신호 무결성과 넓은 대역폭을 유지합니다. 커스텀 마크레빈슨 커넥터를 사용하는 3개의 스테레오 라인 입력(1개의 밸런스 XLR, 2개의 싱글 엔디드 RCA)은 신뢰도 높은 스위칭 릴레이를 사용합니다.

새롭게 설계한 포노 스테이지는 하이브리드 게인 토폴로지를 특징으로 하고 있어 좋은 평가를 받은 500 시리즈 퓨어포노(Pure Phono) 스테이지의 주요 설계를 저 노이즈 집적회로와 함께 구현하였습니다. 또한, 500 시리즈와 마찬가지로 하이브리드 액티브/패시브 RIAA 이퀄라이저는 뛰어난 정확성과 소리의 명료함을 위해 정밀 저항과 폴리 프로필렌 캐새시터를 채용하였습니다. 사용자 설정 메뉴에서 MM/MC 게인과 인프라 소닉 필터를 선택할 수 있으며, 용량 및 저항 부하설정은 후면 패널을 통해 할 수 있습니다.

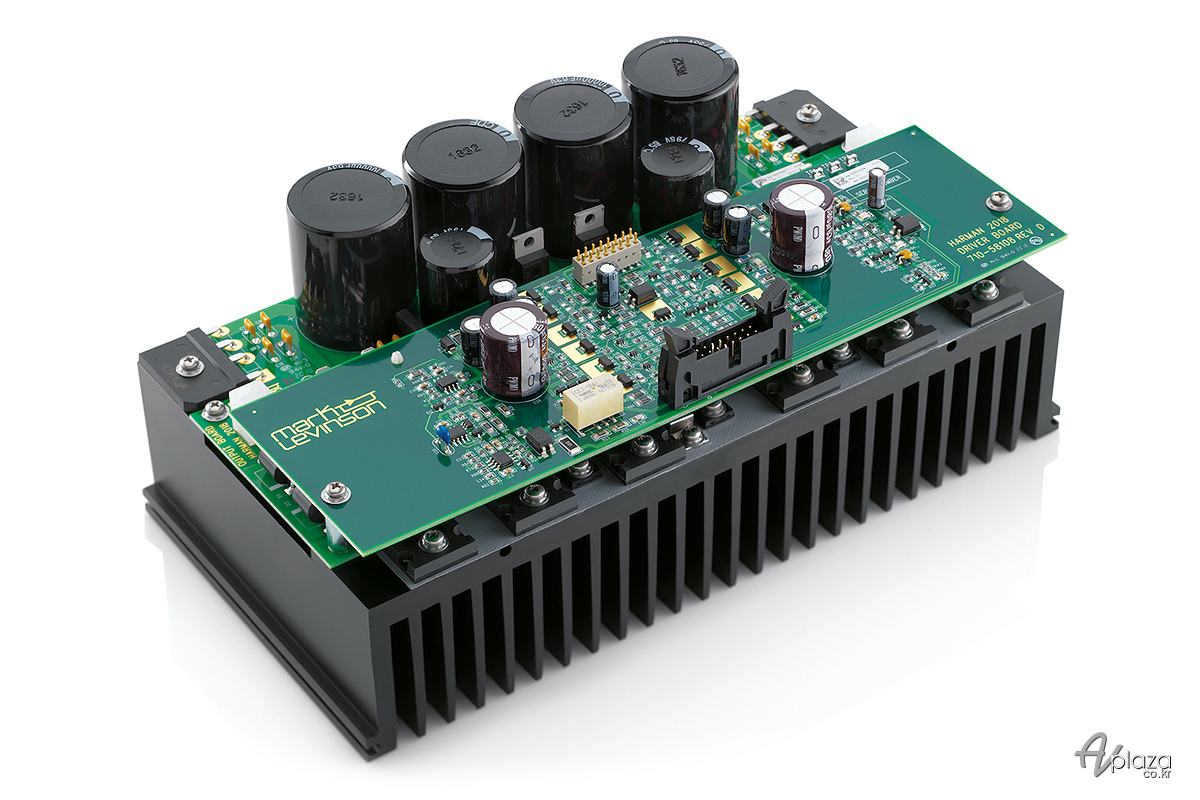

No.5805 앰프 회로

No.5805는 풀 디스크리트, 다이렉트 커플드의 클래스 AB 앰프를 탑재하였으며 좌우 채널에 개별적인 2차 와이어링으로 연결한 대형 트로이달 트랜스(500+ VA)를 통해 전원을 공급합니다. 전압 게인 스테이지는 No.534 앰프에서 파생된 토폴로지를 사용합니다. 이 토폴로지는 클래스 A에서 작동하는 2개의 고속 드라이버 트랜지스터와 6개의 260V, 15A 출력 트랜지스터로 구성되어 출력 스테이지에 연결됩니다. 유니크한 구성의 써멀트랙(Thermal-Trak) 장치는 부하 및 온도에 관계없이 안정된 출력 바이어스를 보장합니다. 출력단 회로 기판에 직접 배치한 4개의 10,000μF 용량의 마이크로 패럿 캐패시터는 채널당 125W/8Ω, 250W/4Ω 및 2Ω까지 안정적으로 작동하기에 충분한 전류를 제공합니다.


No.5805 후면

아날로그 플랫폼을 기반으로 하는 No.5805는 마크레빈슨의 프리시전링크II DAC의 디지털 오디오기능을 제공합니다. 지터 제거회로를 갖춘 최신 ESS 32bit D/A 컨버터와 풀 밸런스, 디스크리트 전류-전압 컨버터가 디지털 오디오 프로세싱 스테이지의 핵심입니다. 최대 32bit/384kHz PCM, DSD 11.2MHz 파일 재생을 위한 4개의 디지털 오디오 입력(동축 디지털 1개, 광 디지털 2개, 비동기 방식 USB 1개)과 MQA 기술을 제공하여 MQA 오디오 파일 및 스트림을 재생할 수 있습니다. 또한, aptX HD 지원의 블루투스 수신 기능을 제공하여 고품질 무선 스트리밍 재생이 가능합니다.

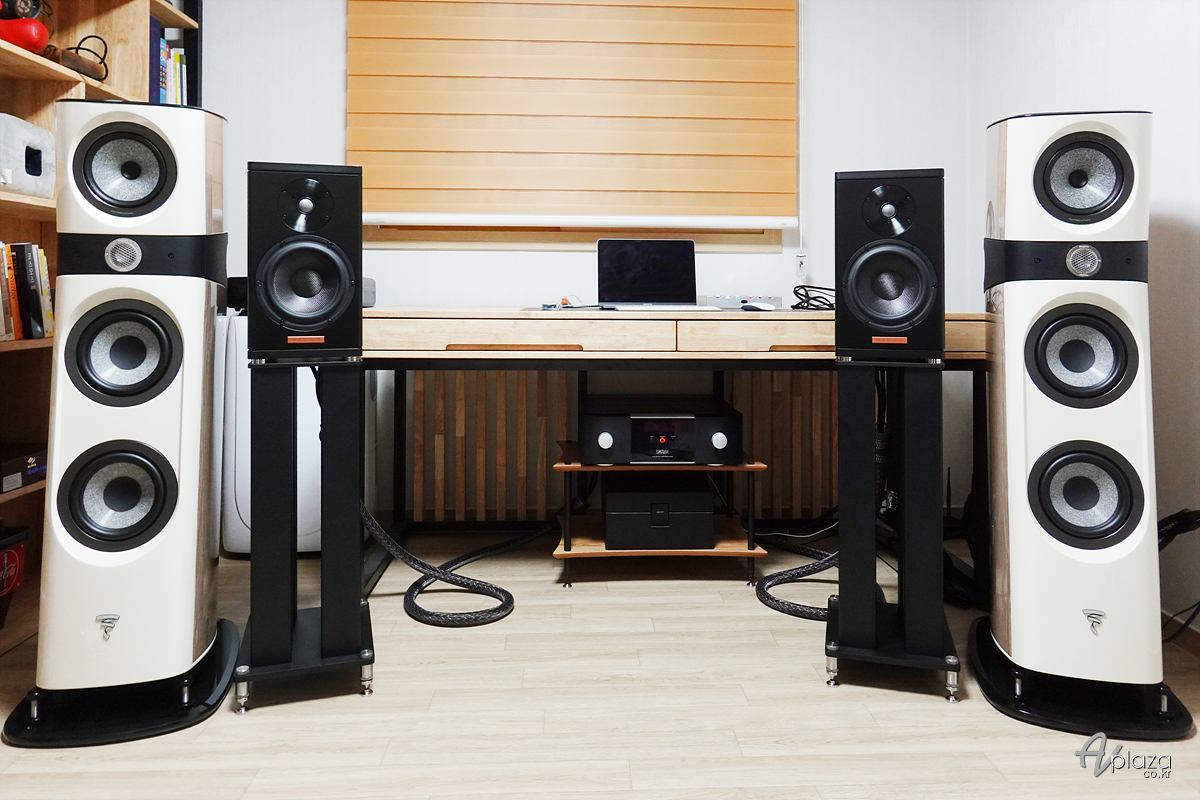

설치를 마친 고객님의 PC-Fi 시스템의 모습입니다.

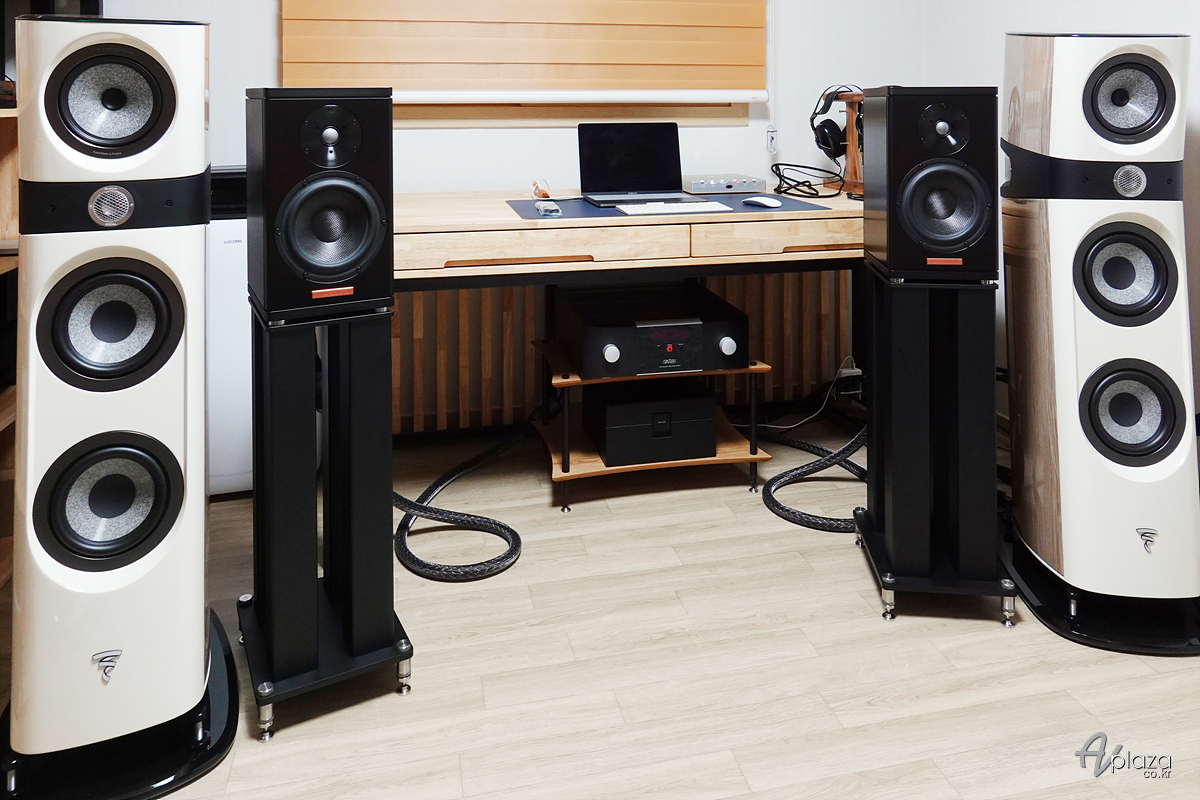

매지코 A1 스피커와 고객님이 보유중이신 포칼 소프라 II

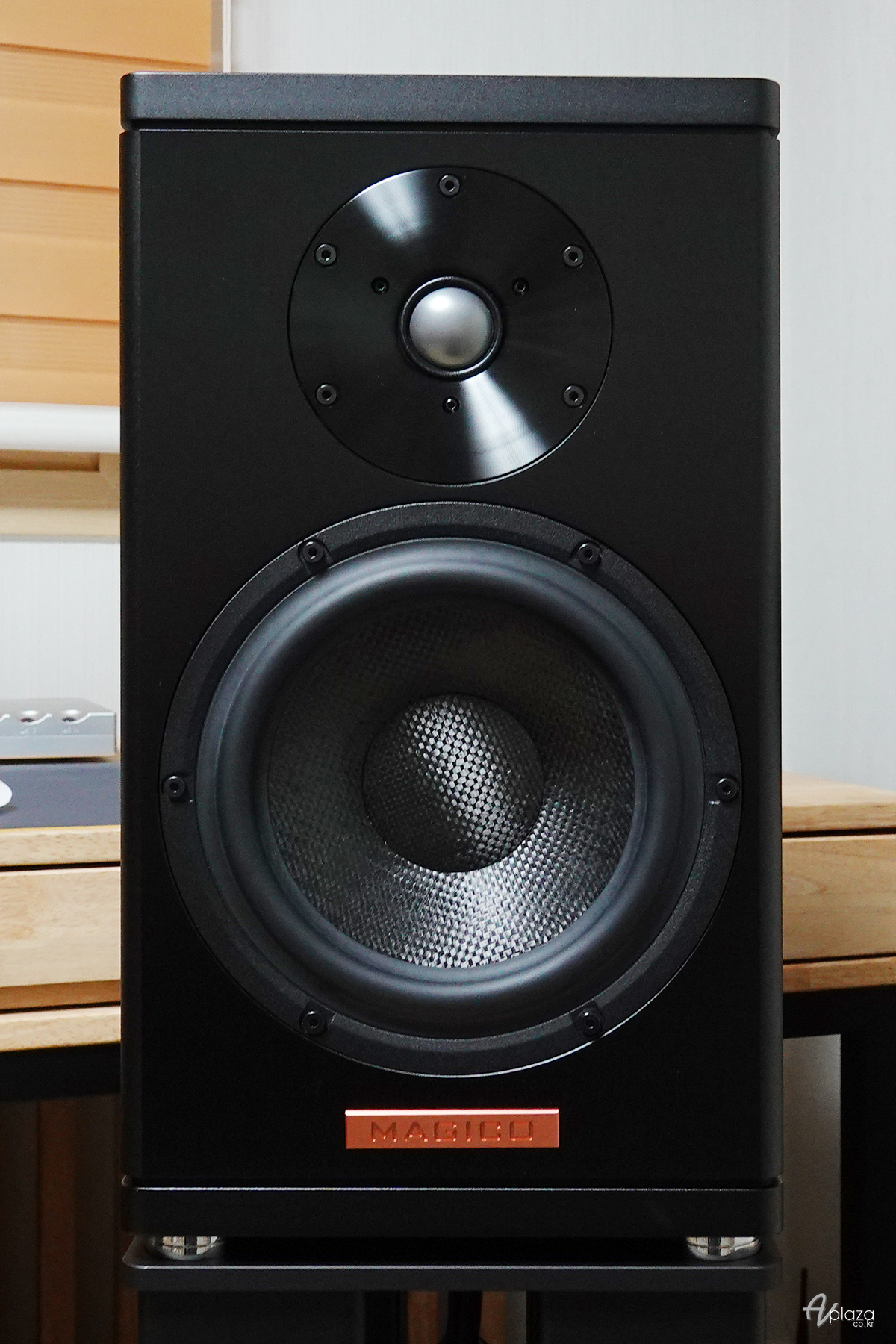

매지코 A1은 28mm 퓨어 베릴륨 돔 트위터와 6.5인치 XG 나노그래핀 미드/베이스 드라이버를 탑재합니다.

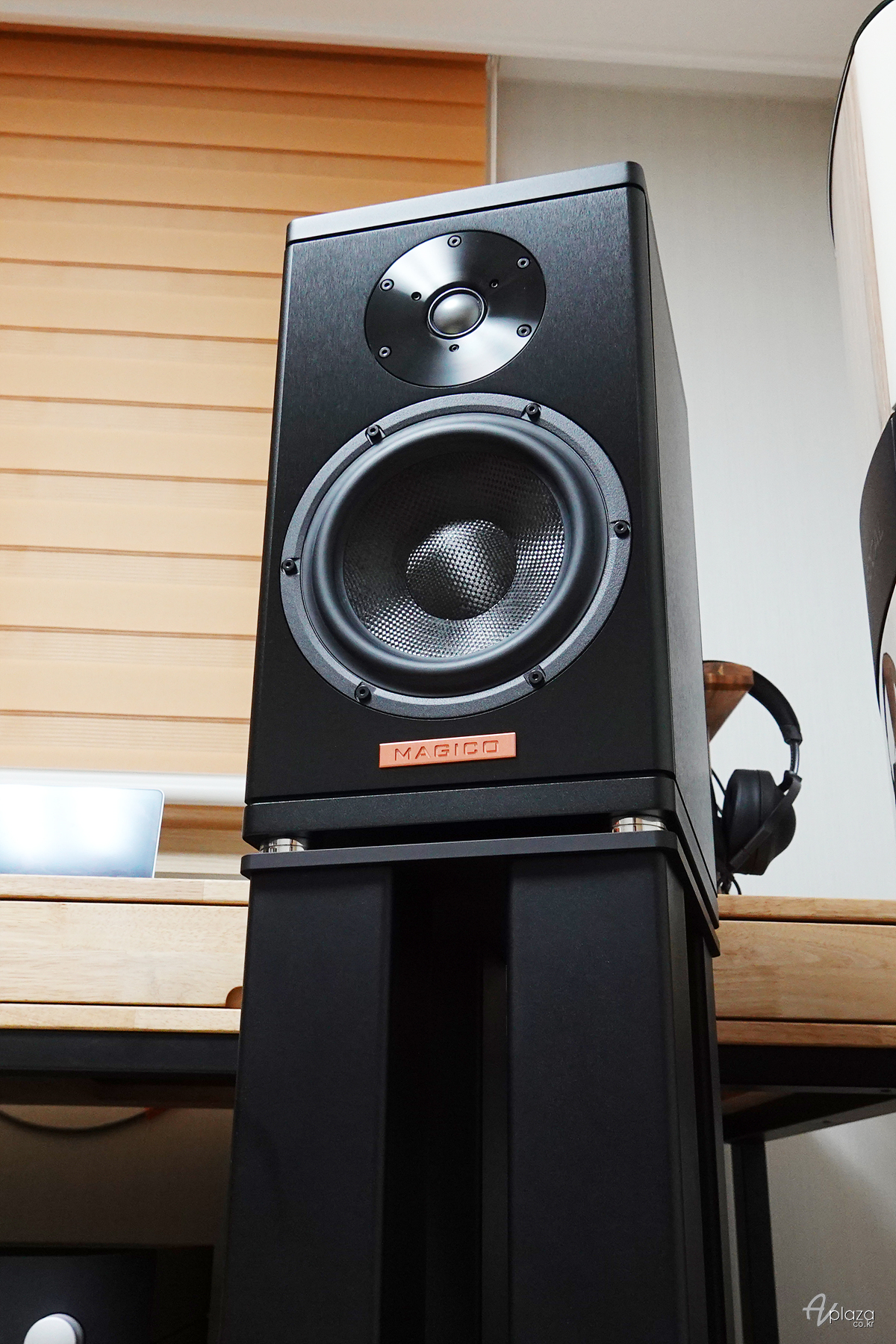

매지코 A1은 전용 스탠드와 함께 설치하였습니다.

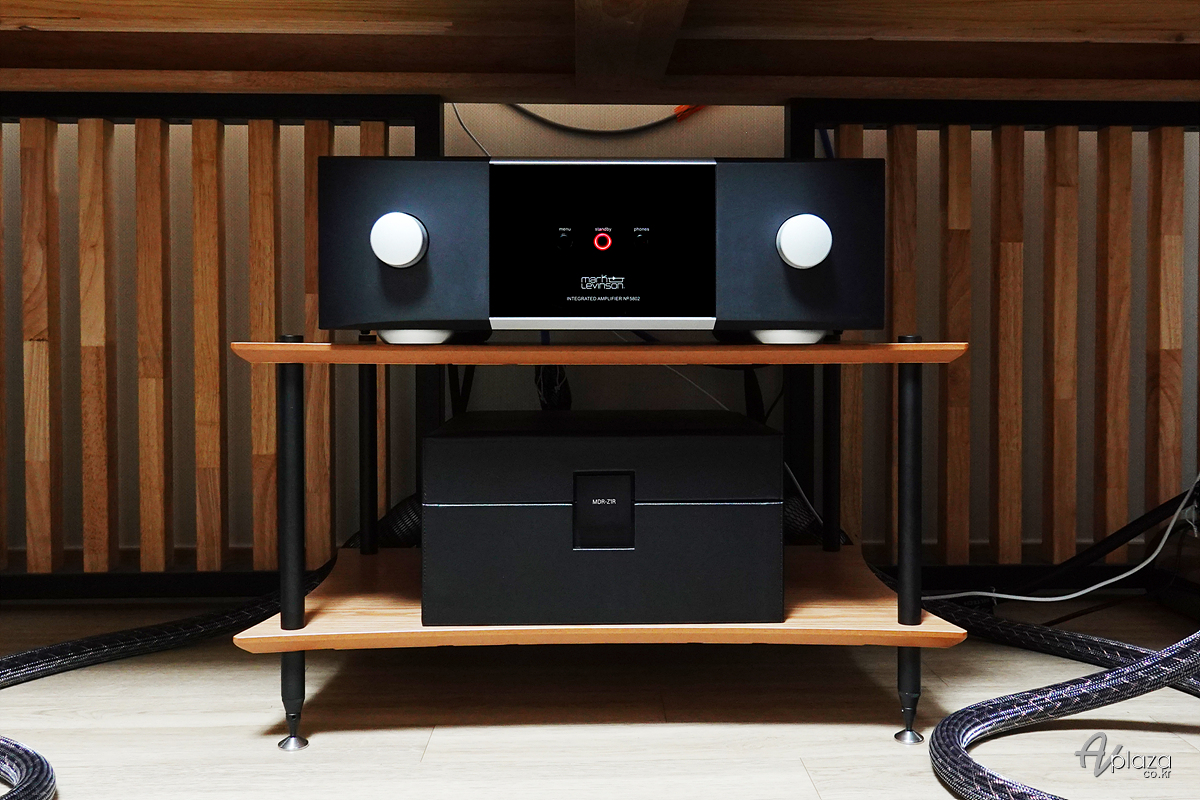

마크레빈슨 No.5805 인티앰프

맥북 프로와 연결하여 사용중인 코드 휴고 M 스케일러 DAC

PC-Fi 시스템과 헤드폰 시스템으로 사용하기 충분한 시스템이 완성되었습니다.
