에소테릭(Esoteric) N-01XD, 심오디오(SimAudio) 700i V2를 사용한 하이파이 시스템 업그레이드

작성일 : 2020년 11월 20일

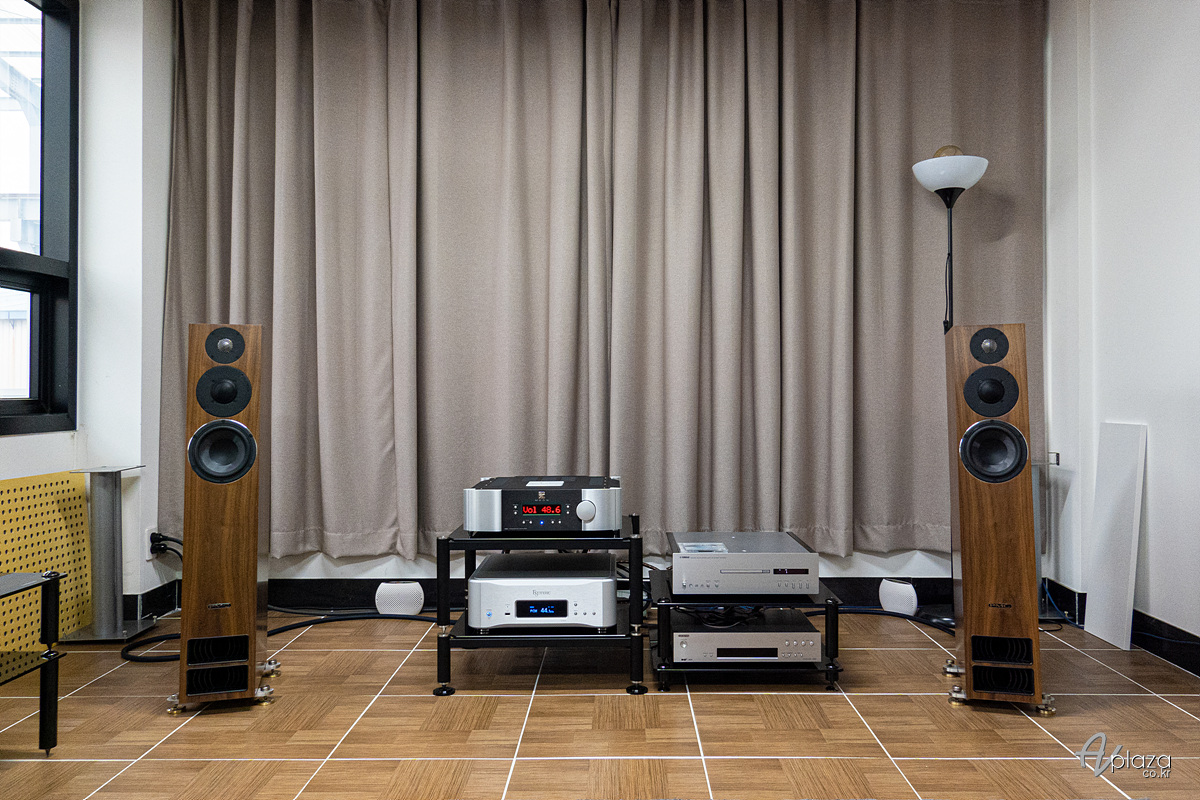

오늘 소개하는 설치기는 광주에 거주하시는 고객님의 하이파이 시스템 업그레이드입니다.

고객님께서는 기존에 사용하시던 하이파이 시스템에서 인티앰프를 업그레이드하셨으며, 새롭게 네트워크 플레이어를 추가하셨습니다. 전체 시스템은 고객님의 사무실에 설치하였습니다.

업그레이드에 사용한 인티앰프는 심오디오(SimAudio)의 700i V2이며, 새롭게 마련하신 네트워크 플레이어는 에소테릭(Esoteric)의 플래그십 N-01XD를 선택하셨습니다.

에소테릭 N-01XD 플래그십 네트워크 플레이어

에소테릭 N-01XD는 기존 네트워크 오디오 플레이어의 디지털 입력을 더욱 강화한 새로운 개념의 네트워크 DAC입니다. 플래그십 그란디오소 D1X(Grandioso D1X)의 마스터 사운드 디스크리트 DAC(Master Sound Discrete DAC)를 탑재하여 DSD 22.5MHz, PCM 768kHz의 네트워크 재생과 MQA, 룬(Roon), 코부즈(Qobuz), 타이달(Tidal) 등의 스트리밍 서비스를 지원합니다.

마스터 사운드 디스크리트 DAC와 전용 전원부

마스터 사운드 디스크리트 DAC는 음악의 생동감과 에너지의 완전한 재현을 목표로 에소테릭이 개발한 64bit 지원 DAC. 호화스러운 물량 투입을 하고, 32쌍의 회로를 개의 원형으로 배치한 것이 특징입니다. 회로 8쌍이 1개의 DAC를 구성하고 있으며 이를 채널당 4회로 사용합니다. 각 요소는 저항, 로직 IC 전원회로 등 모든 부품을 32회로 분으로 독립시켰으며, 전원 역시 32회로 분을 사용하여 음악의 에너지를 남김없이 순수하게 출력합니다. 저항 측정기 등에 사용되는 초정밀 부품을 선별하여 공차를 최소화하여 디지털 처리의 정밀도를 극한까지 높였습니다.

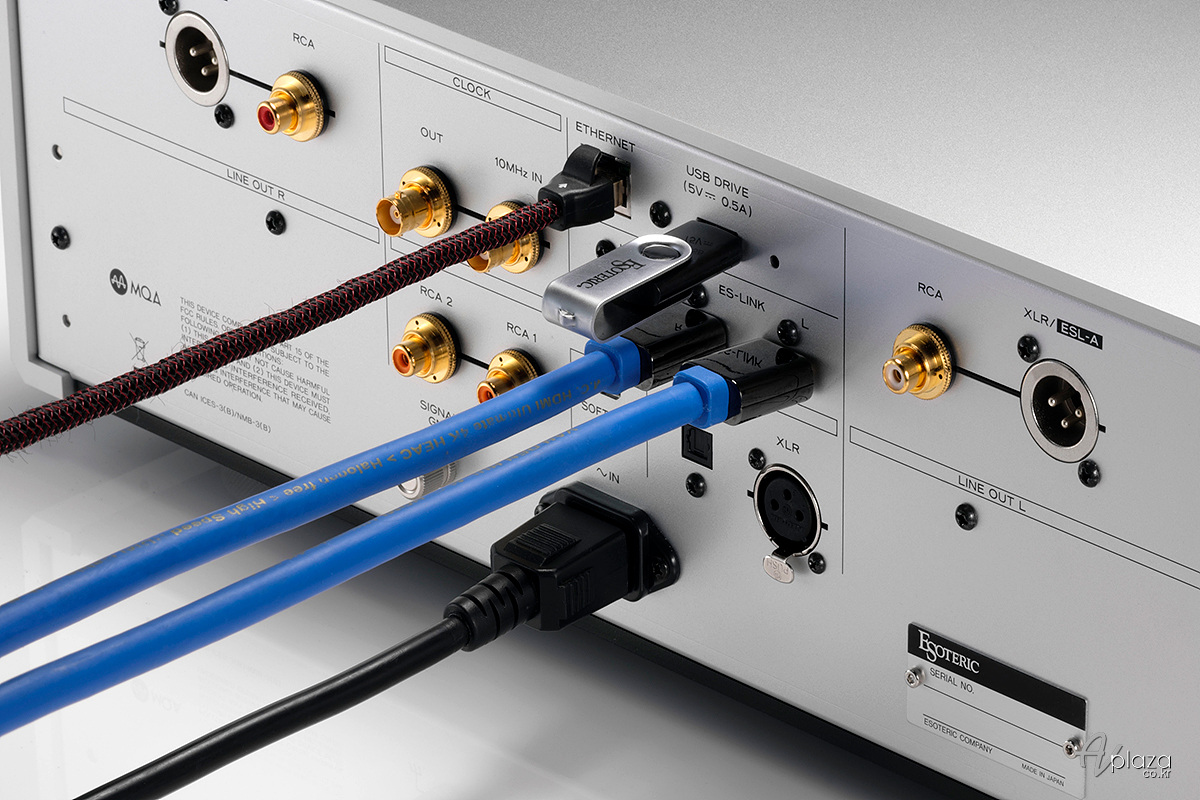

ES-LINK5를 지원하여 에소테릭의 SACD 트랜스포트를 연결할 수 있습니다.

64bit/512Fs용 ΔΣ 모듈레이터를 탑재했으며, 새롭게 ES-LINK 입력을 갖춰 에소테릭의 SACD 트랜스포트와 함께 사용할 수 있습니다. 디지털 입력은 네트워크×1, ES-LINK 5×1, XLR×1(ES-LINK/XLR), 동축 디지털×2, 광 디지털×1, USB-B×1을 제공하며, 모든 입력에서 MQA 디코딩을 지원한다. 아날로그 출력은 XLR, RCA을 각 1계통씩 갖췄습니다.

N-01XD의 네트워크 회로와 전용 전원부

전원부는 4트랜스 구성으로 DAC 용으로 좌우 각각 전용 트랜스를 배치하였습니다. 리니어 소자를 사용하여 오디오 및 네트워크 전용 전원을 사용합니다. 아날로그 회로는 디스크리트 구성의 로우 피드백 DC 레귤레이터를 사용합니다. 이외에 전원 안정화를 위해 슈퍼 캐패시터 ‘EDLC’를 탑재하였습니다. 전원 경로의 최단화를 위해 더블 데크 구성의 섀시 설계를 사용하였으며, 세미 플로팅 상단패널 구조로 소리의 해방감을 이끌어낸 것이 특징입니다. 또한 독자적인 전류 전송에 의한 아날로그 오디오 전송방식인 ‘ES-LINK Analog’를 지원합니다.

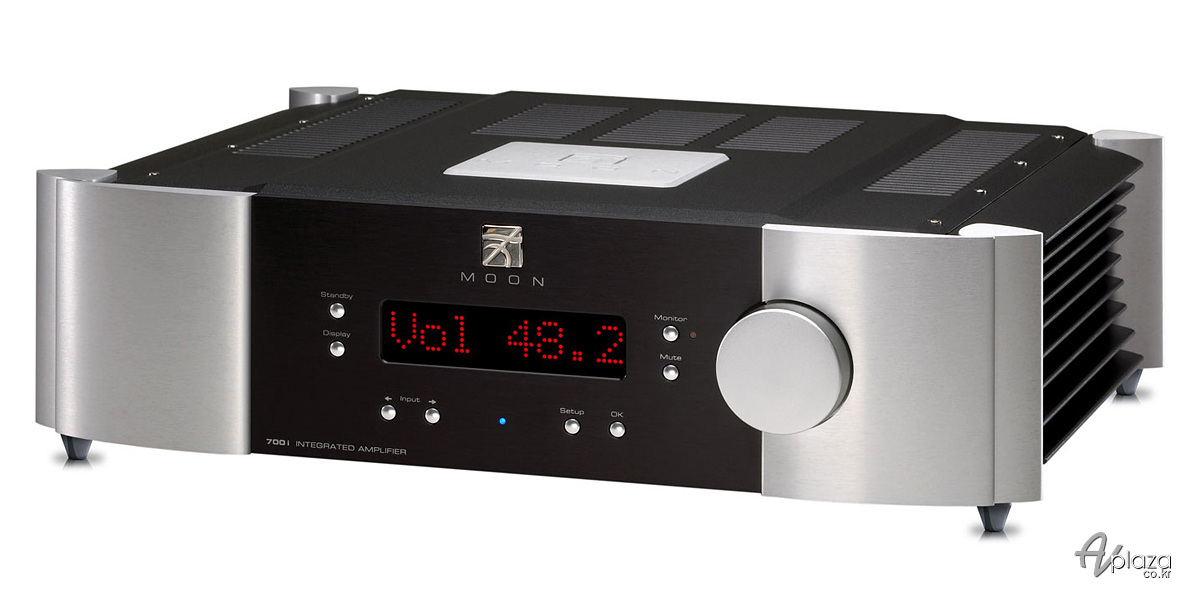

심오디오 700i V2 플래그십 인티앰프

심오디오 700i V2 인티앰프는 브러시 마감의 알루미늄 섀시와 측면의 가로방향 방열핀, 네 귀퉁이의 기둥, 전면 LED 디스플레이와 볼륨 노브, 8개 버튼 등 전형적인 심오디오의 디자인을 따르고 있습니다. 700i V2는 출력단에 바이폴라 트랜지스터(BJT)를 쓴 솔리드 인티앰프입니다. 채널당 6개의 BJT를 투입, 클래스 AB 증폭, 푸시-풀 구동으로 8Ω에서 175W, 4Ω에서 350W의 출력을 제공합니다. 또한 5W 출력까지는 클래스 A로 작동합니다.

심오디오 700i V2 내부

700i V2 후면에는 4조의 RCA 입력단자와 1조의 XLR 단자 그리고 모니터 루프용 RCA 입출력 단자 1조, 홈시네마 등을 위한 고정출력용 RCA 단자 1조를 제공합니다. 전압 게인은 37dB로 V2 버전으로 업그레이드되면서 전압증폭단에 대한 대대적인 개선이 이루어졌습니다. 앰프 출력이 스피커 부하 임피던스에 따라 리니어하게 늘어난다는 것은 700i V2의 전원부가 튼실하다는 것을 증명해주고 있습니다. 트로이달 전원트랜스를 채널당 1개씩 사용하며 평활 캐패시터를 양 측면에 대칭으로 탑재합니다. 전원부 외에도 입력단, 전압증폭단, 출력단 모두 대칭구조인 듀얼모노 구성을 사용합니다.

심오디오 700i V2 후면

700i V2는 글로벌 피드백(Global Feedback)을 걸지 않으며, 신호경로상에 캐패시터를 쓰지 않은 DC(Direct Coupled) 설계를 사용합니다. 글로벌 피드백은 리니어 특성이 떨어지는 트랜지스터 증폭소자를 사용한 솔리드 스테이트 앰프에서 피드백을 걸지 않는 것은 접하기 쉽지 않은 설계로 빠른 스피드와 함께 보다 정확하고 정교한 증폭이 가능합니다. 심오디오에서는 이러한 노 글로벌 피드백 설계인 ’링스(Lynx)’ 테크놀로지를 사용합니다.
