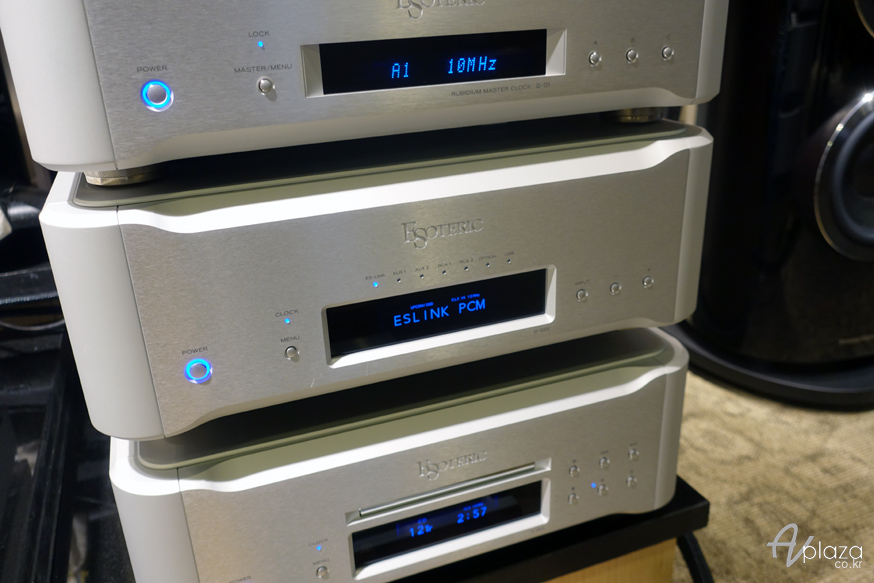

ESOTERIC(에소테릭) P-02X, D-02X, G-01 클락 입고
에소테릭(Esoteric)은 SACD/CD 트랜스포트 ‘P-02X’와 36bit 듀얼 모노 DAC ‘D-02X’입고
AV플라자에 최신 에소테릭의 하이엔드 SACD트렌스포트 와 DAC 및 클락 이 입고되었습니다.
P-02X는 지난 2011년 발매한 P-02와 D-2에 플래그십 모델 ‘그란디오소(Grandioso) P1, D1’ 기술을 사용하여 음질을 향상시킨 제품이다.
두 기종을 연결하여 광대역으로 디지털 전송하는 자사의 연결방식이 ‘ES-LINK4’로 진화했다.
새롭게 HDMI 케이블 연결을 통해 DSD 또는 352.8kHz/48bit PCM 전송이 가능하다.
두 기종을 연결하여 광대역으로 디지털 전송하는 자사의 연결방식이 ‘ES-LINK4’로 진화했다.
새롭게 HDMI 케이블 연결을 통해 DSD 또는 352.8kHz/48bit PCM 전송이 가능하다.

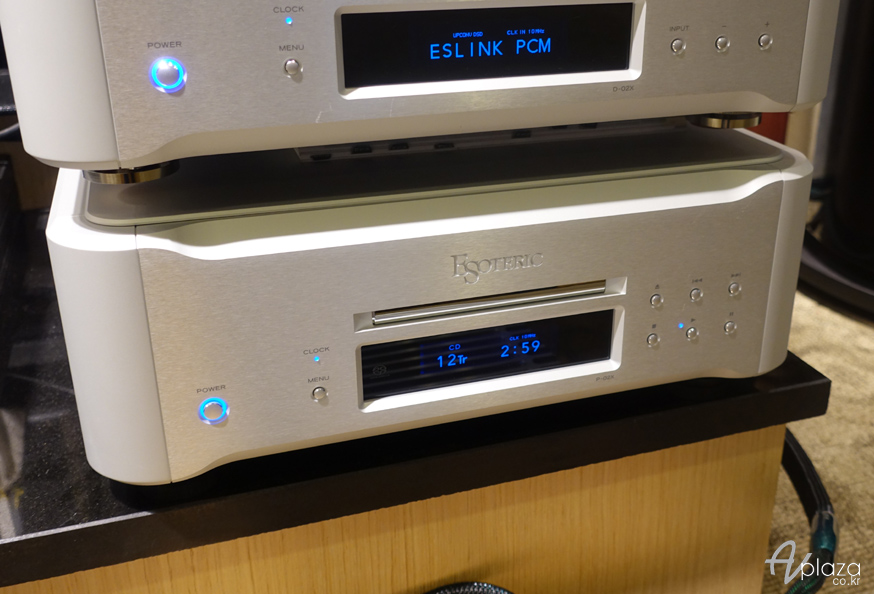

에소테릭의 P-02X SACD/CD 트랜스포트
두 기종 모두 클럭회로를 전원부 접지까지 다른 회로로부터 완전히 독립시켰다.
탑재한 VCXO는 그란디오소를 위해 NDK와 공동 개발한 것으로, 위상 노이즈가 적고, 기존보다 더 큰 크리스탈 조각을 사용하여 고음질을 추구한다.
탑재한 VCXO는 그란디오소를 위해 NDK와 공동 개발한 것으로, 위상 노이즈가 적고, 기존보다 더 큰 크리스탈 조각을 사용하여 고음질을 추구한다.
또한 P-02X와 D-02X를 BNC로 연결하여 클럭을 동기화한다.
자체 PLL 마스터 클럭 링크를 지원하여 D-02X의 고정밀 클럭 모듈에서 생성한 22.5792MHz 기준 클럭을 정확하게 P-02X에 공급할 수 있다.
별매의 정밀 루비듐 마스터 클럭 ‘G-01’과 연결하여 시스템을 업그레이드 할 수 있다.
자체 PLL 마스터 클럭 링크를 지원하여 D-02X의 고정밀 클럭 모듈에서 생성한 22.5792MHz 기준 클럭을 정확하게 P-02X에 공급할 수 있다.
별매의 정밀 루비듐 마스터 클럭 ‘G-01’과 연결하여 시스템을 업그레이드 할 수 있다.
에소테릭의 D-02X DAC
D-02X는 전체 회로 구성요소를 새롭게 설계하고 그란디오소 D1의 설계를 이어받은 듀얼 모노 DAC. 4개의 독립적인 트로이달 전원 회로 구성(디지털 회로, 클럭 회로, L/R 아날로그 회로)은 기존 D-02를 이어받고 있으며, 각 회로 구성요소 패턴 등을 쇄신했다.
심장부가 되는 D/A 회로는 기존보다 많은 물량을 투입한 채널당 차동 16회로(32출력)로 회로규모는 D1과 유사하다.
심장부가 되는 D/A 회로는 기존보다 많은 물량을 투입한 채널당 차동 16회로(32출력)로 회로규모는 D1과 유사하다.
ES-LINK4 전송 또는 36bit D/A 처리, 그란디오소 C1 프리앰프의 라인 버퍼 기술 ‘ESOTERIC-HCLD(High Current Line Driver)’를 탑재한다.
재생 지원 파일은 DSD 11.2MHz까지 지원한다.
재생 지원 파일은 DSD 11.2MHz까지 지원한다.
에소테릭의 G-01 루비듐 마스터 클락
DAC 칩은 아사히 전자의 32bit 지원 ‘AK4490’을 스테레오로 총 32회로(채널당 16회로)를 조합하여 선형성과 저 노이즈를 추구한다.
DSD 신호의 직접 처리와 PCM을 36bit 아날로그 변환하는 36bit D/A 프로세싱 알고리즘을 사용한다.
전류 전송이 향상된 출력 버퍼 회로에 ‘ESOTERIC-HCLD’를 채용했다. 출력 버퍼 앰프 회로에 물량을 투입하여 전류 출력 능력과 높은 응답 속도를 나타내는 슬루율은 2,000V/μs의 높은 속도를 가진 고성능 소자를 사용한다.
버퍼 회로를 RCA 출력할 경우, 4 회로 XLR 출력의 경우 핫/콜드마다 2 회로를 사용하도록 구성했다.
XLR 출력의 핀 할당 변경도 가능하다. 디지털 영역에서 위상 반전을 하기 때문에 무접점 방식으로 음질의 열화없이 2번 핫/3번 핫을 선택할 수 있다.
버퍼 회로를 RCA 출력할 경우, 4 회로 XLR 출력의 경우 핫/콜드마다 2 회로를 사용하도록 구성했다.
XLR 출력의 핀 할당 변경도 가능하다. 디지털 영역에서 위상 반전을 하기 때문에 무접점 방식으로 음질의 열화없이 2번 핫/3번 핫을 선택할 수 있다.
오리지널 주파수 재생에 더해 PCM을 2/4/8배에 업 컨버트하는 기능을 갖췄다.
또한 PCM의 DSD 변환도 할 수 있도록 자체 알고리즘을 통해 DSD 11.2MHz로 업 컨버트하여 부드러운 음악재생이 가능하다.
또한 PCM의 DSD 변환도 할 수 있도록 자체 알고리즘을 통해 DSD 11.2MHz로 업 컨버트하여 부드러운 음악재생이 가능하다.
에소테릭의 P-02X, D-02X, G-01 제품이 설치된 모습
USB를 갖춰 비동기 전송과 DSD 2.8MHz, 5.6MHz, 11.2MHz, PCM 384kHz/32bit를 지원한다.
PC용 소프트웨어 ‘에소테릭 HR 오디오 플레이어(ESOTERIC HR Audio Player)’를 통해 DSD 네이티브 재생이 가능하다.
광/동축 디지털 입력은 192kHz/24bit까지, PCM과 DSD 2.8MHz(DoP) 입력을 지원한다.
XLR×2는 192kHz/48bit(ES-LINK3), 384kHz/24bit(듀얼 AES8Fs), DSD 5.6MHz(DoP, 듀얼 모드) 등을 지원한다.
PC용 소프트웨어 ‘에소테릭 HR 오디오 플레이어(ESOTERIC HR Audio Player)’를 통해 DSD 네이티브 재생이 가능하다.
광/동축 디지털 입력은 192kHz/24bit까지, PCM과 DSD 2.8MHz(DoP) 입력을 지원한다.
XLR×2는 192kHz/48bit(ES-LINK3), 384kHz/24bit(듀얼 AES8Fs), DSD 5.6MHz(DoP, 듀얼 모드) 등을 지원한다.
소비전력은 24W. 크기 445×437×162mm, 무게 27kg.
P-02X는 2 섀시 구성으로 그란디오소 P1 수준을 위해 드라이브 메카 구동 회로와 VS-DD를 제외한 거의 모든 구성 요소를 기존 모델에서 쇄신했다.
자사의 드라이브 메카 VRDS-NEO는 P1과 같은 베어링 방식을 사용하고 디지털 회로, 클럭 회로는 P1 수준의 회로패턴을 사용한다.
또한 P1과 마찬가지로 총 4개의 트로이달 트랜스를 사용한 전원회로와 회로 패턴 등에 P1의 기술을 도입했다.
자사의 드라이브 메카 VRDS-NEO는 P1과 같은 베어링 방식을 사용하고 디지털 회로, 클럭 회로는 P1 수준의 회로패턴을 사용한다.
또한 P1과 마찬가지로 총 4개의 트로이달 트랜스를 사용한 전원회로와 회로 패턴 등에 P1의 기술을 도입했다.

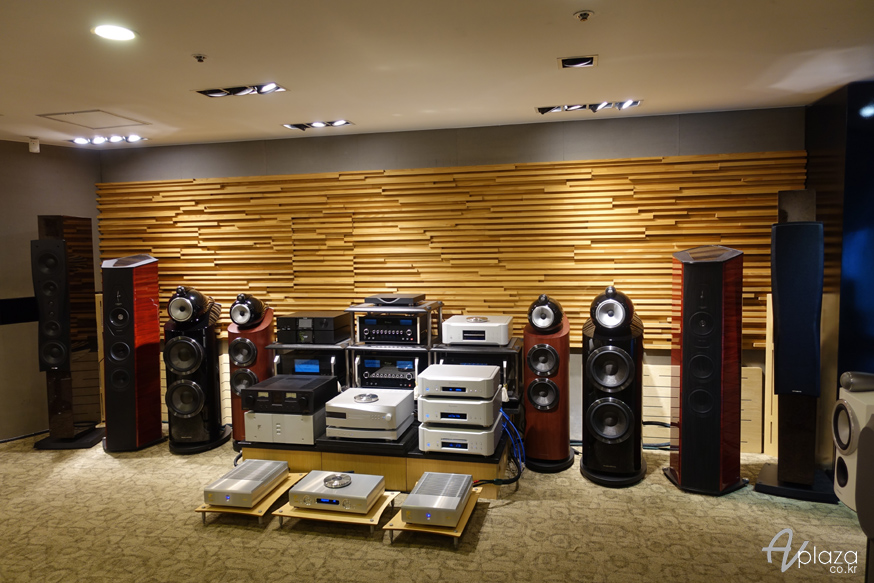

AV플라자에 대모되어 있는 에소테릭 설치된 모습
VRDS는 SACD/CD 디스크 회전에 턴테이블을 사용하여 면 흔들림을 기계적으로 보정하여 읽기 정확도를 향상시켰다.
VRDS-NEO 스핀들 베어링과 정밀 볼 베어링을 사용했다.
마이크론 수준의 두랄루민 턴테이블과 20mm 두께 스틸 턴테이블용 브리지를 탑재했다.
메카 유닛 단독으로 5.2kg(리지드 기반 포함 12kg)의 무게를 제공한다.
VRDS-NEO 스핀들 베어링과 정밀 볼 베어링을 사용했다.
마이크론 수준의 두랄루민 턴테이블과 20mm 두께 스틸 턴테이블용 브리지를 탑재했다.
메카 유닛 단독으로 5.2kg(리지드 기반 포함 12kg)의 무게를 제공한다.
새로운 ES-LINK4 전용 단자와 기존 ES-LINK를 지원한다.
듀얼 XLR 단자를 비롯하여 디지털 출력은 4개(ES-LINK×2, XLR×2, 동축×1) 장비.
디스플레이는 OLED. 소비전력 23W. 크기 445×437×162mm, 무게 31kg. 리모컨은 두꺼운 알루미늄 패널을 사용한 ‘RC-1315’을 제공한다.
듀얼 XLR 단자를 비롯하여 디지털 출력은 4개(ES-LINK×2, XLR×2, 동축×1) 장비.
디스플레이는 OLED. 소비전력 23W. 크기 445×437×162mm, 무게 31kg. 리모컨은 두꺼운 알루미늄 패널을 사용한 ‘RC-1315’을 제공한다.
