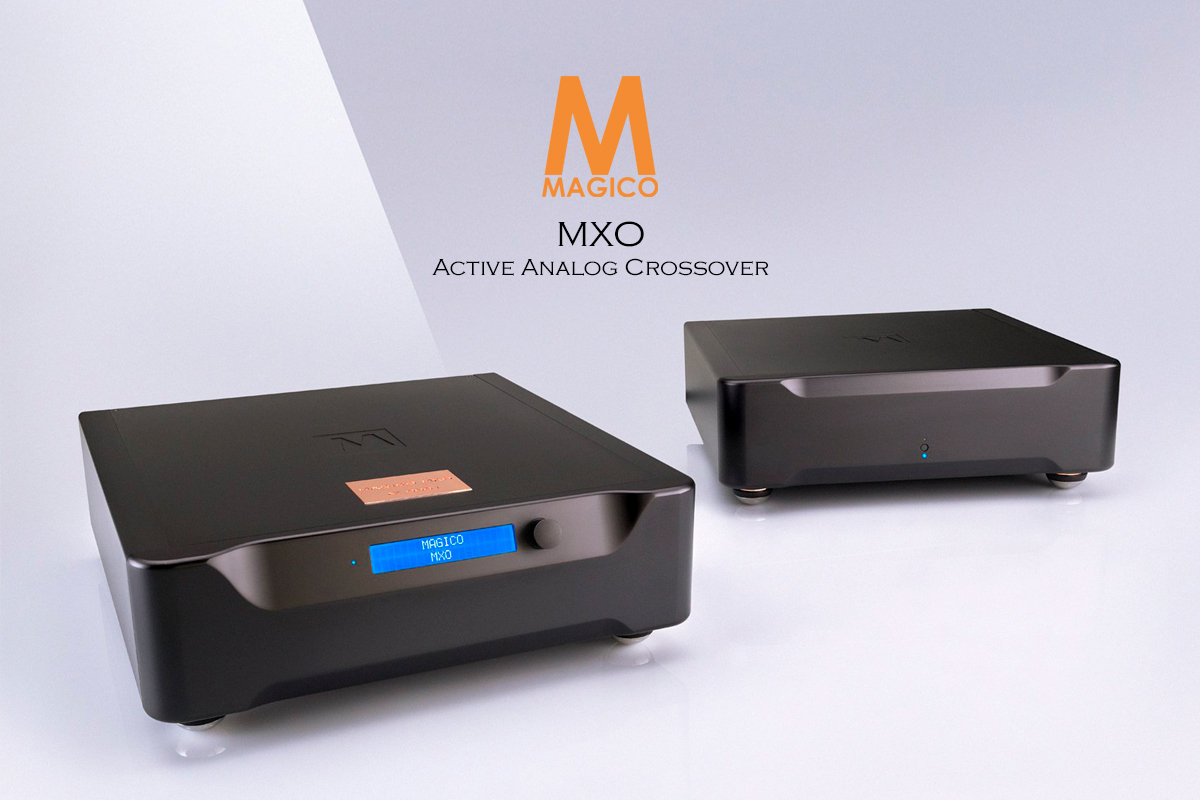

미국의 하이엔드 스피커 제조사 매지코(Magico)는 자사의 M9 스피커 시스템(120Hz 고정)용으로 설계된 고역/저역 통과 필터링(55Hz 고정)을 위한 최첨단 MXO 아날로그 액티브 크로스오버를 발매합니다.

매지코는 MXO 플랫폼을 구현하는 특주버전으로 메인/서브 통합에서 최고의 성능을 요구하는 사용자에게 도움이 될 것이라고 밝혔습니다. MXO는 매우 투명한 고역/저역 통과 필터링을 제공하여 메인 스피커의 55Hz 이하 저주파를 완화하고 확장된 저음 정보를 액티브 서브우퍼로 보냅니다. 이런 수준의 아날로그 고역 및 저역 범위의 신호관리는 스피커의 투명도와 해상력을 개선하고 액티브 서브우퍼가 메인 스피커와 원활하게 통합될 수 있도록 합니다.

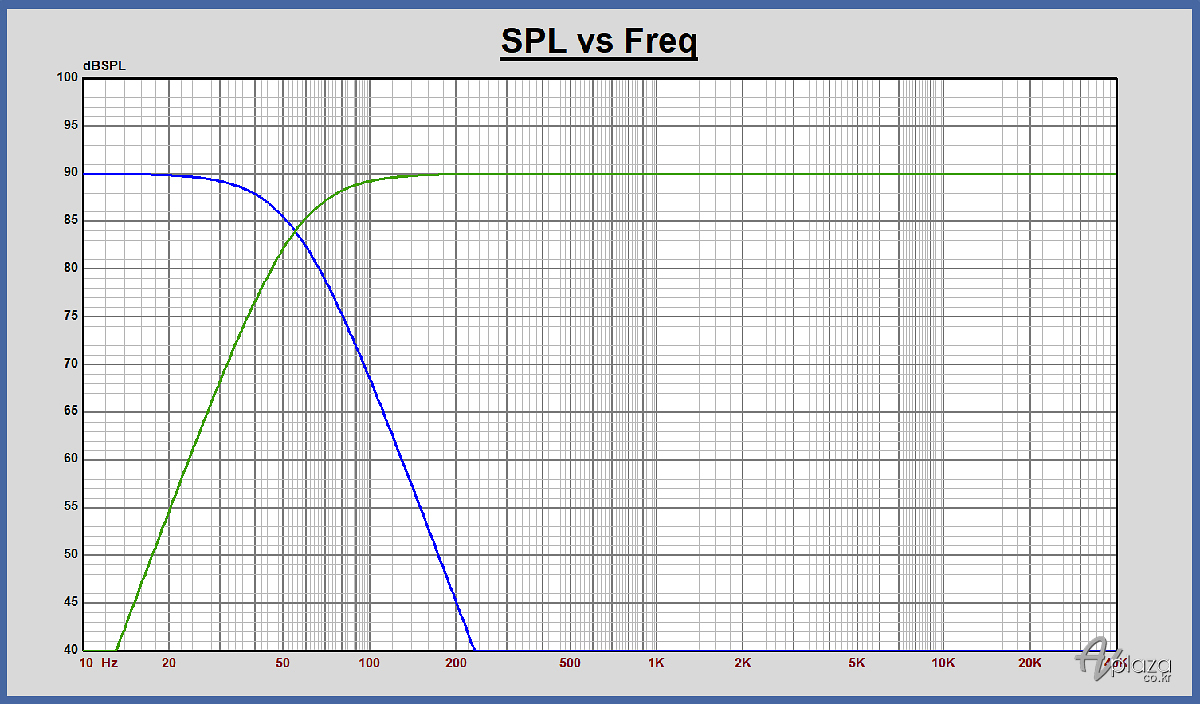

매지코 MXO의 전기적 하이/로우 패스 출력 측정

MXO는 55Hz에서 액티브 2웨이, 옥타브당 24dB, 링크비츠 라일리(Linkwitz-Riley) 필터 슬로프와 0/180도 위상 옵션 및 채널당 12dB 게인이 특징입니다. 매지코에서 설계한 MXO는 최고 품질의 정밀부품(저항, 캐패시터 등)을 사용하여 입력에서 출력까지 듀얼 모노, 풀 밸런스드/디스크리트 회로 토폴로지 설계를 사용하여 확장된 신호 대역폭 및 초선형 응답을 통해 극도로 낮은 노이즈 플로어를 보장합니다.

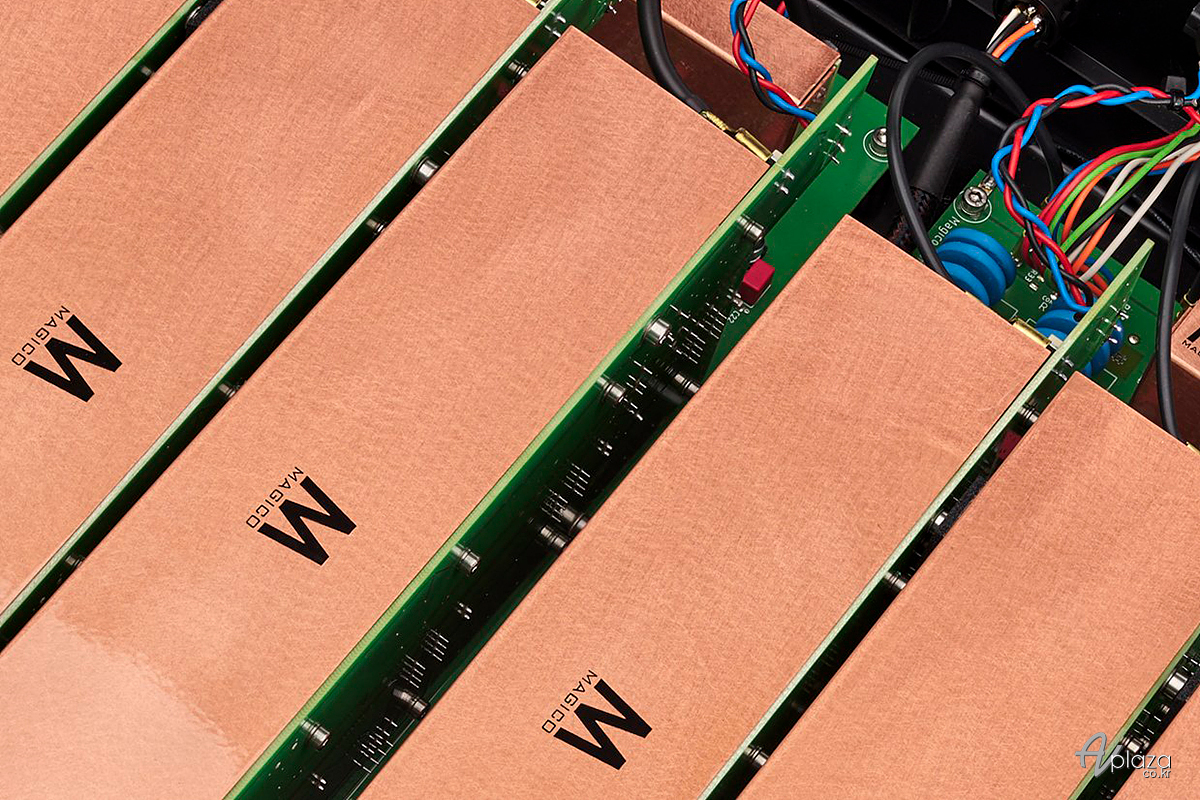

새로운 MXO의 메인 디스크리트 모듈러 카드

정밀 스텝 감쇠기는 신호경로의 순도를 보장하기 위해 독자적인 설계를 사용하여 채널당 최대 ±12dB 범위의 게인 조정을 0.5dB 단위로 조정할 수 있습니다. 고유한 게인 스테이지는 회로를 제어하는 소프트웨어 구동 릴레이를 특징으로 합니다. 모든 볼륨 설정에서 최적의 사운드 성능을 달성하기 위해 볼륨 변경 중에 일정한 출력 임피던스를 유지하면서 하나의 고정 저항을 직렬로 사용하는 적절한 기술을 구현하였습니다. MXO의 개방형 아키텍처는 모듈식 카드-마더보드 설계를 사용하여 향후 필터를 추가하거나 업그레이드 할 수 있습니다.

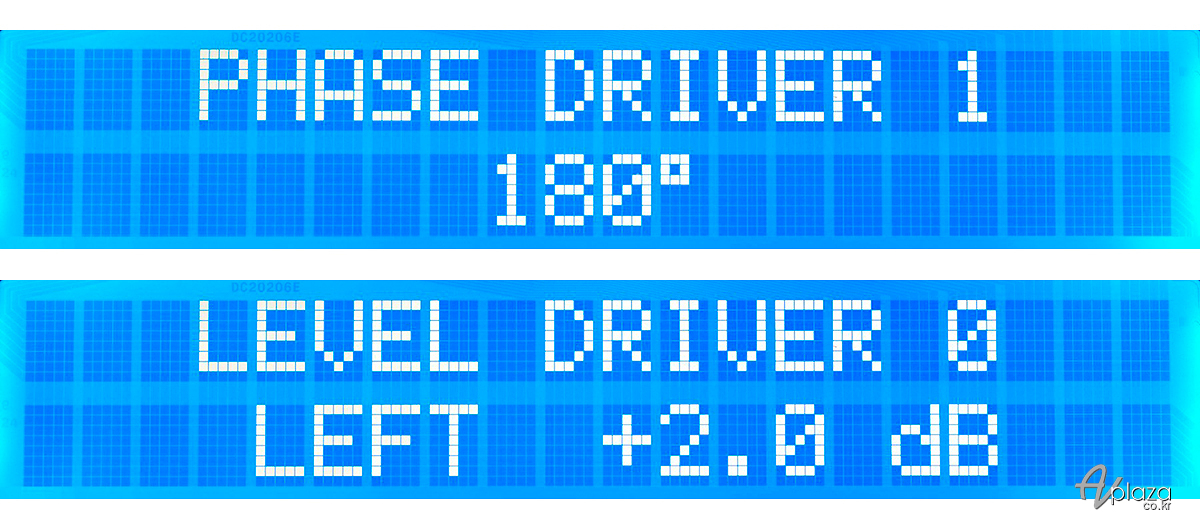

메인 디스플레이. 설정을 완료하면 끌 수 있음.

MXO의 이중 섀시 설계는 민감한 필터 처리회로를 독립된 전원장치로 분리하였습니다. 대형 실험실 등급의 파워 트랜스포머를 특징으로 하는 전원공급장치는 AC를 재생하고 회로의 모든 단계에 액티브 조절을 적용합니다.

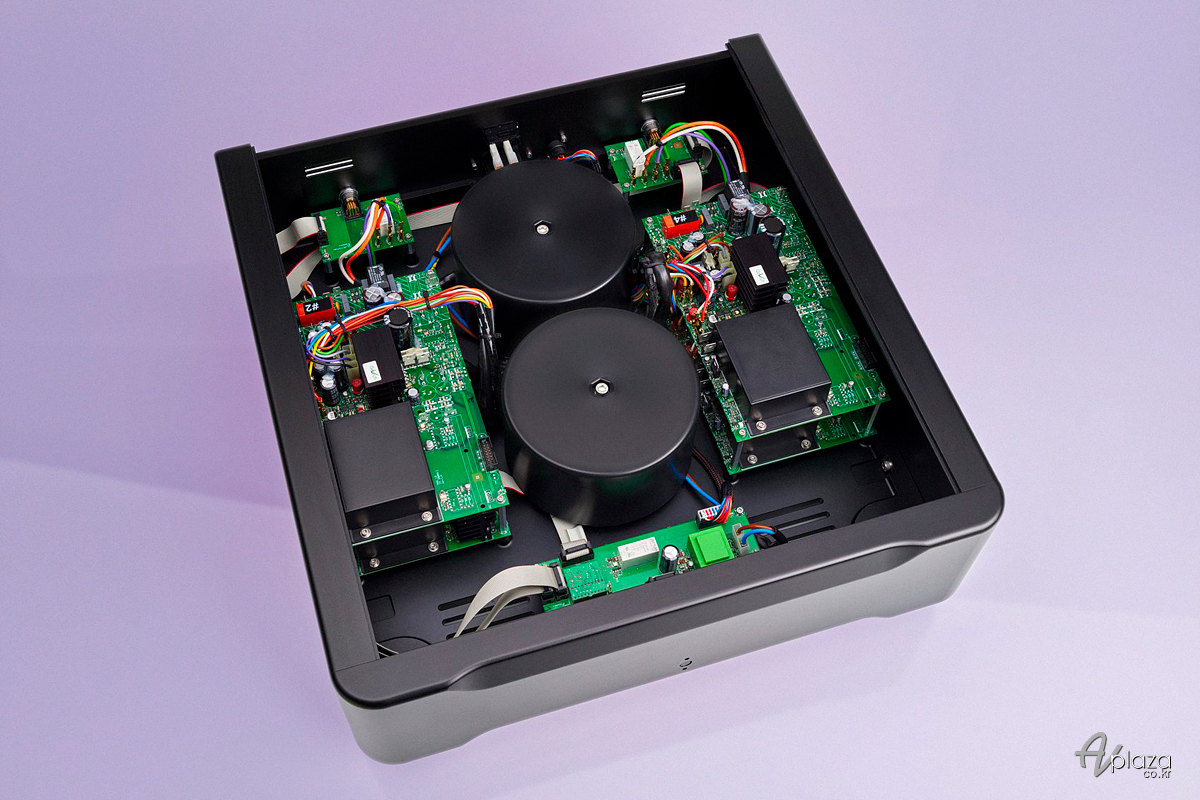

MXO 듀얼 모노 전원공급장치

MXO는 업계 최고의 프리앰프에서 볼 수 있는 것도 동일한 높은 기준으로 설계되었으며 매지코 스피커 또는 기타 제조사에서 제공하는 메인/서브우퍼 스피커 시스템을 모든 청취공간 설정에 매끄럽게 통합하는 동시에 궁극적인 투명도를 유지합니다.

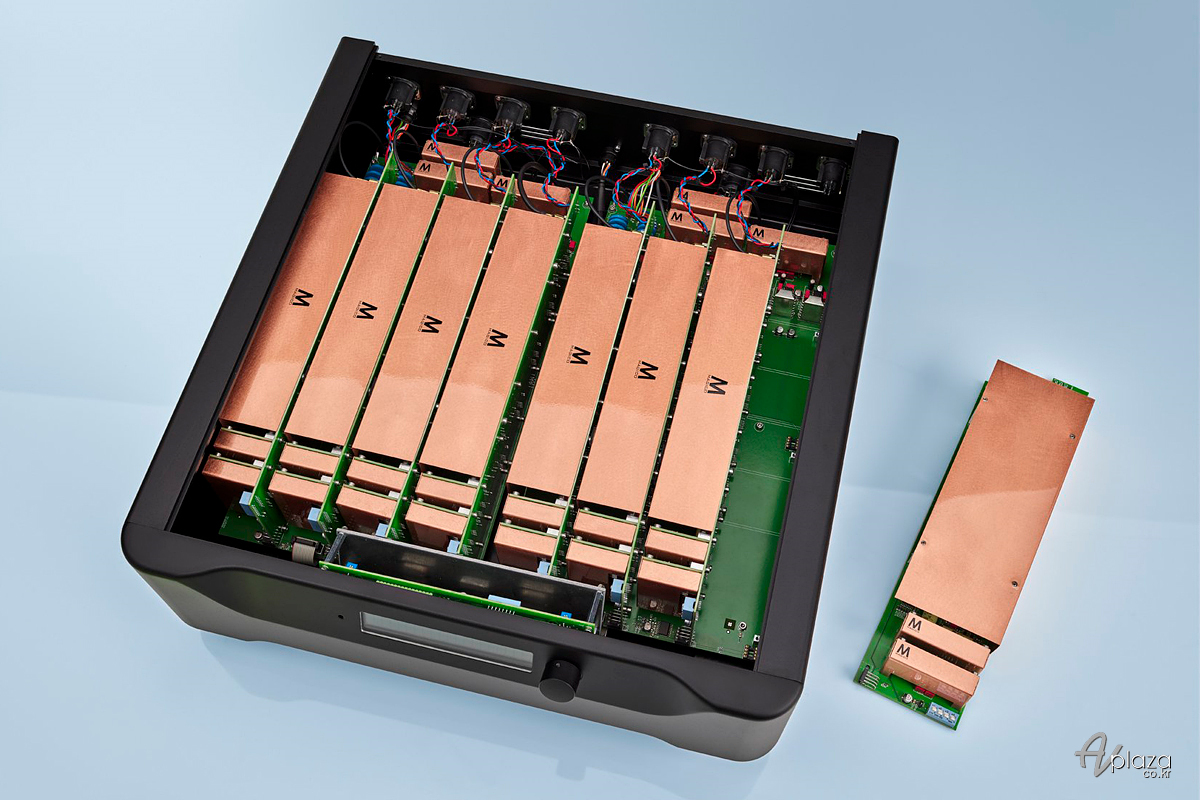

완전히 채워진 4웨이 확장(향후 업그레이드 가능)

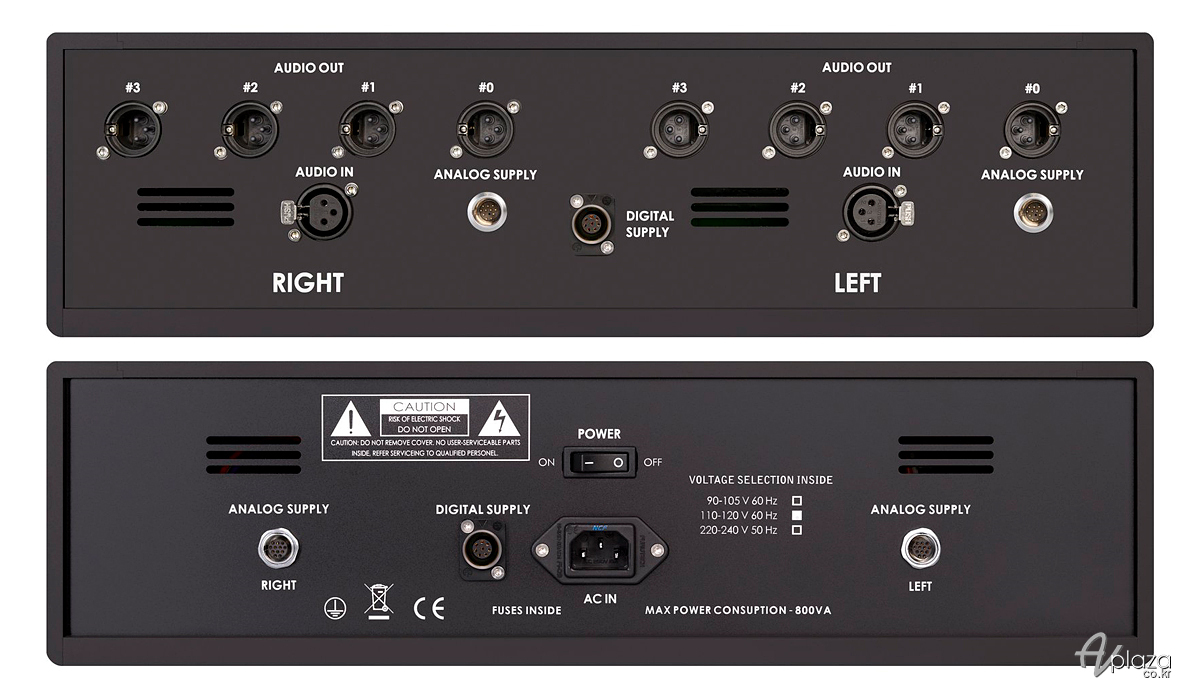

MXO 메인(위) 및 전원공급장치(아래) 후면

주요사양
Input Impedance Balanced: 44kΩ(22kΩ per leg)
Maximum Input Voltage: 15Vrms(+24dBv)
Output Impedance Balanced: 100Ω(50Ω per leg)
Maximum Output Voltage: 15Vrms(+24dBv)
Maximum Gain: 12db
SNR 1V/100kΩ: 95dB(22Hz-22KHz, Unweighted at 0db)
THD+N: < 0.001% at 1Vrms/100kΩ load
All Pass Bandwidth: 10Hz-200kHz ± 0.5db
Channel Separation: >115dB at 10kHz
Mains Voltage (Frequency): 100V(60 Hz), 115V(60Hz) or 230V(50Hz), factory-set.
Volume Control: ± 12dB with 0.5dB/steps, via front panel knob, each channel, each line
Phase Control: independent for each output, via front panel push-button switches
Stereo Inputs: Balanced L/R (2 XLR)
Main Line Outputs: Balanced L/R: (2 XLR)
Subwoofer Line Outputs: Balanced L/R: (2 XLR)

Subwoofer version Crossover Frequency
Filter frequency: 55Hz
Filter Slope: 24dB/octave, Linkwitz-Riley
Low Pass Frequency Response: +0, -0.7dB from 10 Hz to 35Hz, -6dB at 55Hz
High Pass Frequency Response: +0, -0.7dB from 100Hz up to 200kHz, -6dB at 55kHz

Dimensions
MXO Crossover: 8” H x 18” D x 20” W (20 x 46 x 51 cm)
MXO Power Supply: 8” H x 18” D x 20” W (20 x 46 x 51 cm)

Weight
MXO Crossover: 40lbs. (18kg)
MXO Power Supply: 60lbs. (27kg)
