티악(Teac)은 레퍼런스 500(Reference 500) 시리즈 신제품으로 새롭게 자체 개발한 디스크리트 DAC ‘TRDD 5’를 탑재한 DAC, 프리앰프, 헤드폰 앰프 UD-507을 발매할 예정입니다.

신제품은 USB DAC 탑재 헤드폰 앰프 UD-505-X의 상위모델로 새롭게 개발한 디스크리트 DAC TRDD 5를 탑재하여, 상위 모델인 레퍼런스 700(Reference 700) 시리즈에 탑재한 DAC와 동일한 회로 규모를 유지하면서 회로기판을 소형화한 것이 특징입니다.

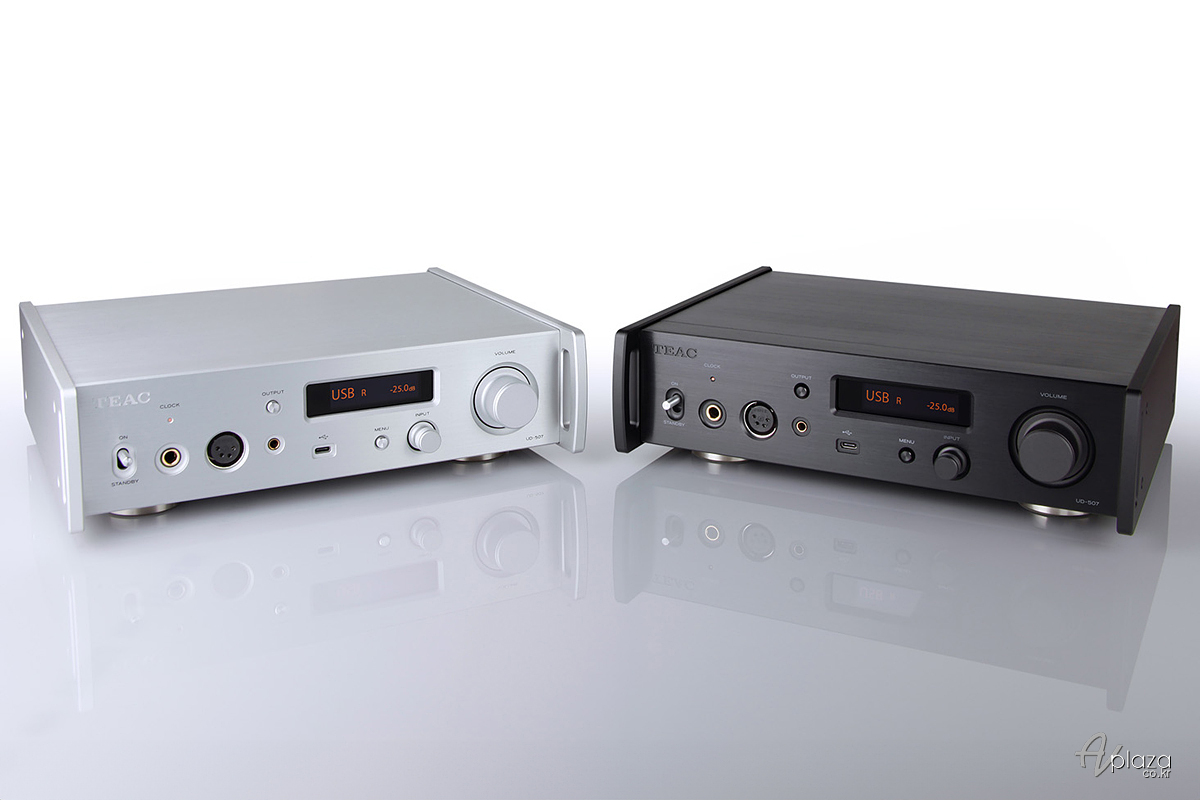

Teac UD-507

티악 UD-507에 입력된 모든 디지털 신호는 독자 알고리즘을 탑재한 FPGA의 ΔΣ 모듈레이터로 64bit/512fs 처리하여 1채널 마다 16개의 엘리먼트를 통해 아날로그 신호로 변환합니다. DSD 신호는 그대로 PCM 신호는 ΔΣ 모듈레이터로 1bit 신호로 변환한 후 고음질 아날로그 신호로 출력합니다.

최대 384kHz/32bit PCM, DSD 22.5MHz의 재생이 가능합니다. MQA 디코더를 탑재하여 MQA 풀 디코딩이 가능합니다. 또한 디지털 오디오 신호를 부드럽게 보완하는 RDOT-NEO(Refined Digital Output Technology NEO)를 통해 PCM 디지털 신호를 2xFs / 4xFs / 8xFs(최대 384kHz)로 업 컨버트 기능을 제공합니다.

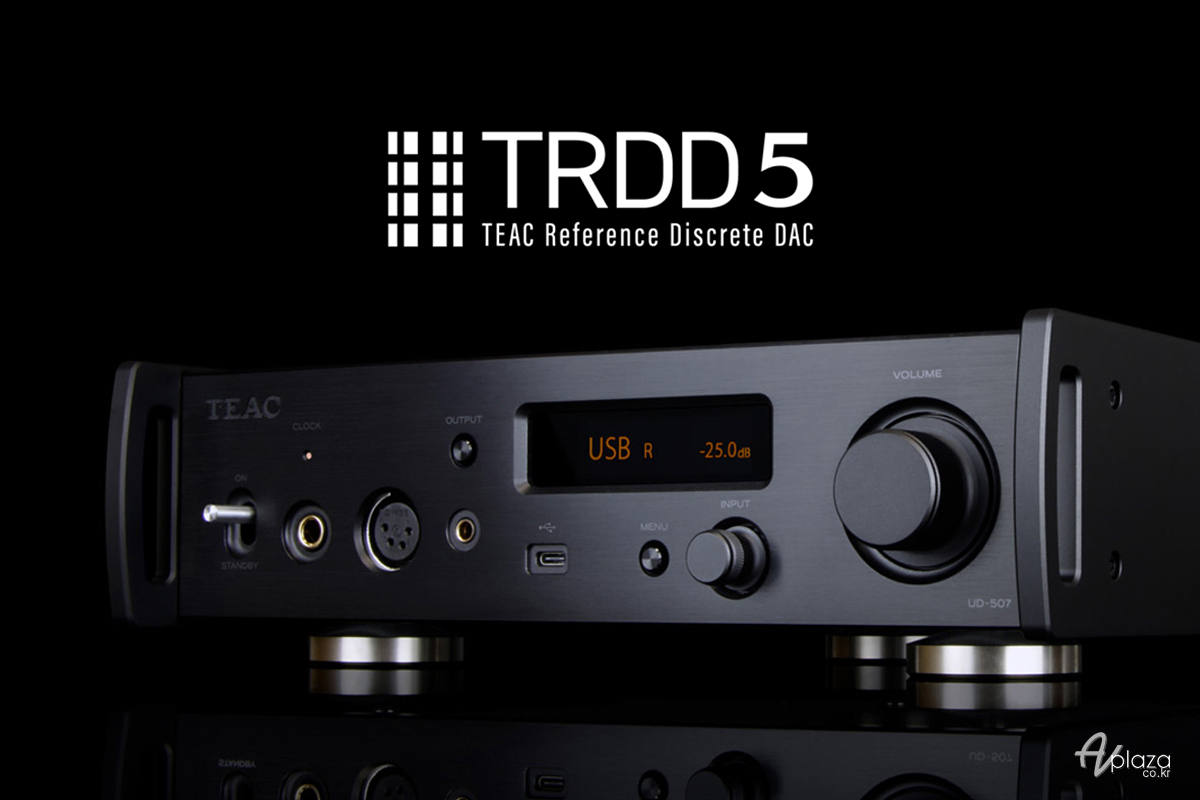

UD-507에는 자체 개발한 디스크리트 DAC TRDD 5를 탑재합니다.

USB 오디오 재생 시 불안정하고 노이즈가 많은 PC 클럭과 동기화하지 않고, UD-507 내부의 고정밀 수정 발진기가 만들어내는 클럭과 동기하여 PCM, DSD 데이터의 전송을 제어하는 USB 비동기 전송 방식에 대응합니다. 내부의 클럭에는 44.1kHz계, 48kHz계의 2종류의 전용 클럭 제너레이터를 탑재하여 저 위상 노이즈 특징의 오디오 그레이드 고정밀 수정 발진기를 각각 정수배의 입력 신호에 적용하여 음질에 주는 지터의 영향을 대폭 억제하여 원음을 충실히 재현합니다. 또한 외부 마스터 클럭 제너레이터 연결이 가능한 10MHz 외부 클럭 입력을 제공합니다.

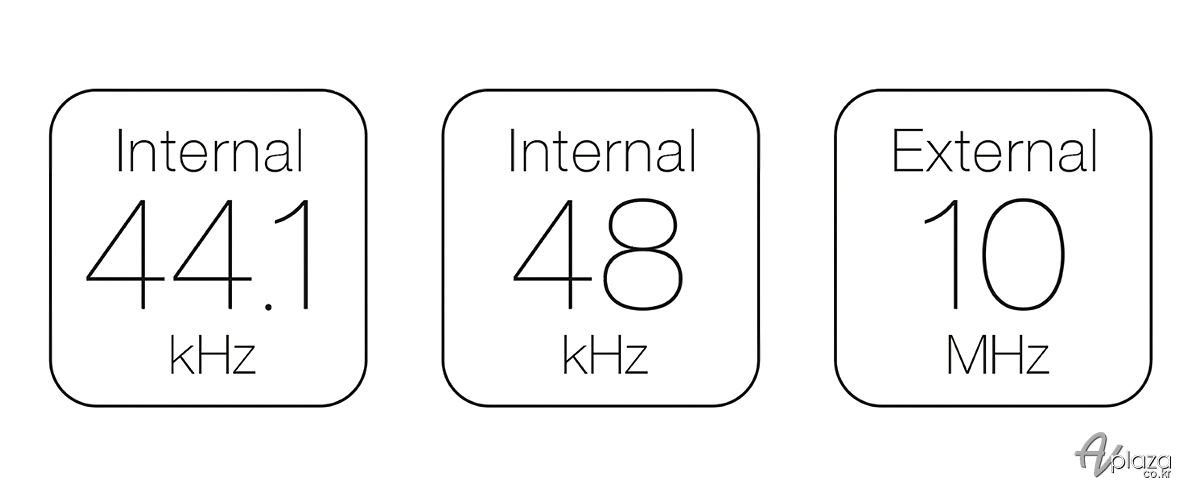

UD-507은 44kHz, 48kHz 클럭 제너레이트 탑재와 외부 클럭 연결이 가능합니다.

좌우 독립의 D/A 컨버터부, 아날로그 출력단까지 일관된 설계의 듀얼 모노럴 구성의 회로를 채용하여 각 채널이 모노럴로 완결하는 회로를 2계통으로 구성하여 L/R 신호의 간섭을 억제하여 음장감, 입체감 등 풍부한 음악 표현을 실현하였습니다. 전단 풀 밸런스 전송사양으로 L/R 각각의 아날로그 출력신호를 D/A 변환 후 최종 출력단까지 풀 밸런스 방식으로 전송합니다.

아날로그 회로용(DAC의 아날로그부 포함)과 디지털 처리용으로, 각 1기의 토로이달 코어 트랜스를 탑재합니다. 아날로그 영역과 디지털 영역의 전원부를 분리함으로써 상호 간섭을 피하고 아날로그 신호의 순도를 향상시켰습니다. 또한 음악성을 높이기 위해 아날로그부의 전원회로는 무귀환 회로를 채용하였습니다.

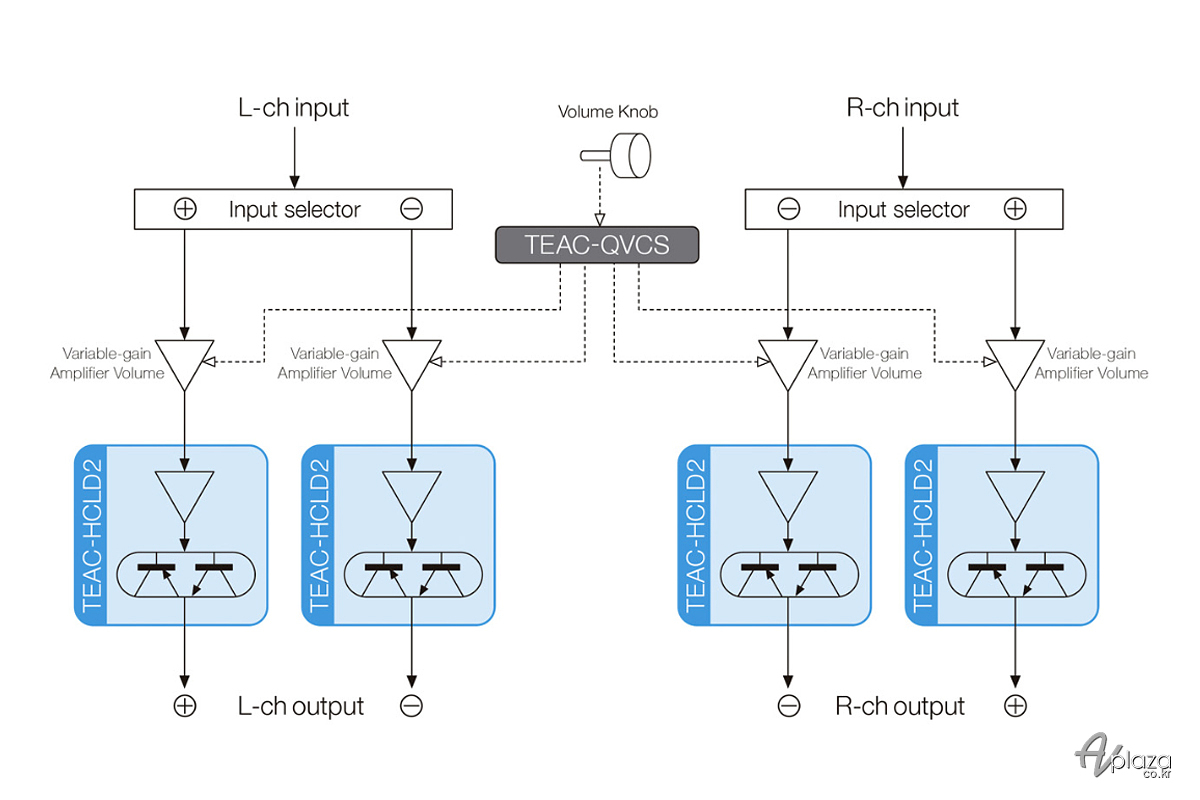

UD-507은 향상된 전류출력 버퍼회로 TEAC-HCLD2를 사용합니다.

헤드폰 앰프 부에는 강력한 전류 공급 능력을 자랑하는 하이 커런트 라인 드라이버 TEAC-HCLD2를 사용하였습니다. 회로의 잠재력을 더욱 끌어내기 위해 전원부를 강화하고 최대 출력을 대폭 향상시켰습니다. 최대 출력은 1,200mW＋1,200mW(밸런스 연결, 100Ω 부하 시)로 단독 헤드폰 앰프와 비교해도 될 만큼 여유 있는 구동력을 실현하였습니다. 또한 앰프 출력의 저 임피던스화를 실현했으며, 3종류의 게인 전환이 가능하여 헤드폰의 감도나 임피던스에 따라 최적의 출력으로 조정할 수 있습니다.

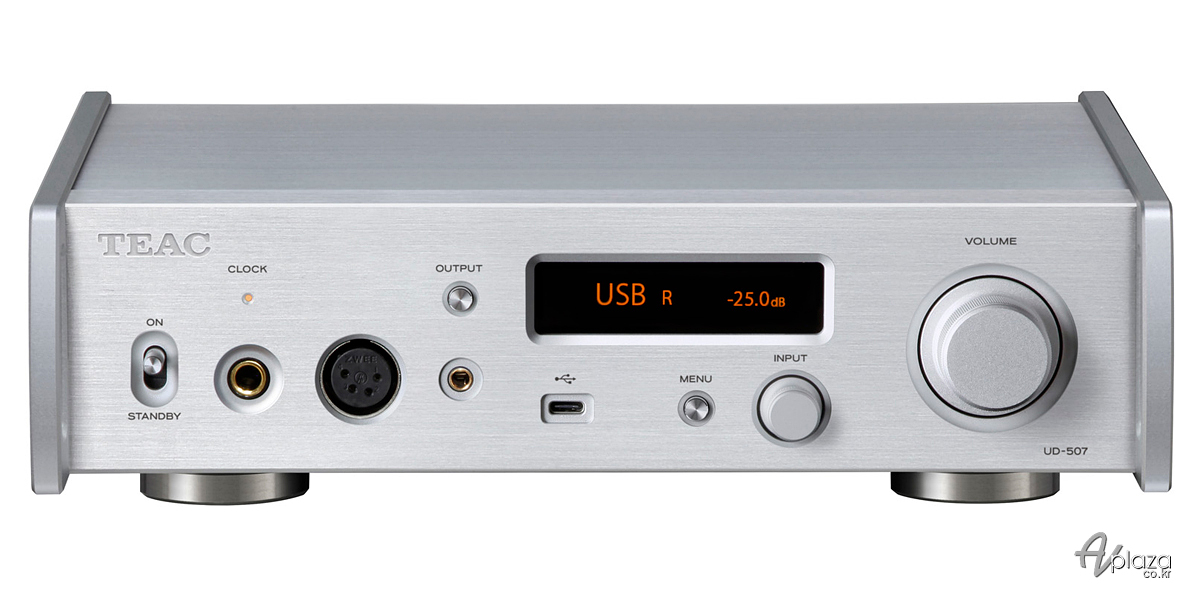

UD-507 전면. 3종류의 헤드폰 출력단자를 제공합니다.

좌우에 1회로씩 총 4회로 구성의 다이아몬드 버퍼를 사용한 헤드폰 전용 앰프를 탑재하고 있어 밸런스 구동 헤드폰 연결이 가능합니다. 밸런스 접속으로 콜드(Cold) 측을 접지에 연결하여 앰프 회로를 통해 강제적으로 접지를 구동하여 0V에 접근하는 액티브 접지방식을 사용할 수 있습니다. 헤드폰 출력은 6.3mm 표준(금도금), XLR(금도금), 4.4mm 5극(금도금) 단자를 제공합니다.

입력은 USB Type-B(후면), Type-C(전면), 동축/광 디지털 각 1계통, 블루투스(Bluetooth)의 총 5계통의 디지털 입력과 XLR/RCA 각 2 계통의 아날로그 입력을 제공하여 외부 기기와 연결하여 고음질 프리앰프로 시스템을 구성할 수 있습니다. 블루투스는 4.2를 탑재했으며 코덱은 SBC, AAC, aptX, aptX HD, LHDC, LDAC를 지원합니다. 스마트폰, DAP로부터 고음질 무선재생을 간편하게 즐길 수 있습니다. 또한 멀티 포인트 접속이 가능합니다.

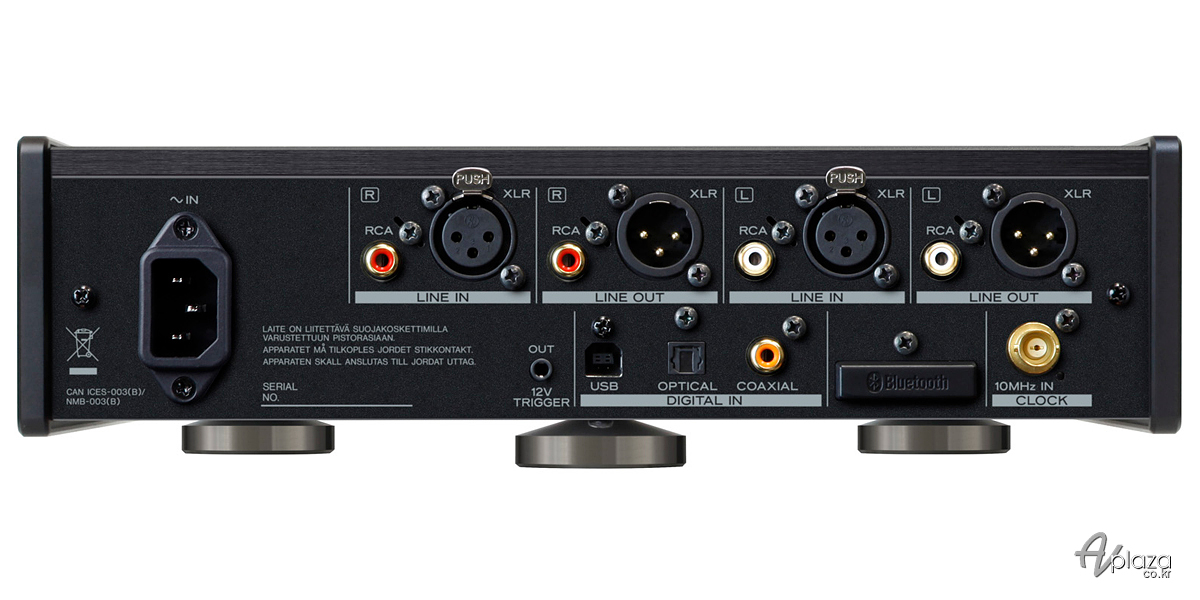

UD-507 후면. 다양한 디지털/아날로그 입출력 단자를 제공합니다.

좌우에 독립적인 4회로 구성의 가변 게인 앰프형 볼륨을 사용한 TEAC-QVCS를 오디오 신호경로에 배치하여 신호경로를 최단화하고, 오디오 신호의 열화를 방지합니다. 볼륨은 0.5dB 단위로 미세 조정할 수 있습니다.

UD-507의 소비전력은 18W(대기 시 0.4W), 크기 290×249×85mm, 무게 4.9kg. 전원 케이블과 리모컨(RC-1341), 풋 쿠션×3 등을 제공합니다.
