UHC-MOS(을)를 채용으로 매끄러운 퀄리티를 자랑한다.

PMA-S1(을)를 버전 업, 완성도를 한층 더 강화한 데논의 최고급 모델이다.기본적인 회로를 계승하여 출력에는 변화가 없지만 음질에서 밝고 화사한 성향으로 그 매력을 높이고 있다.

데논의 앰프는 대전류 증폭 소자,UHC-MOS(을)를 싱글 푸시풀로 구성하는 전력 증폭 회로에 특징이 있다.최소의 소자수로 출력 전류를 제어하는 것이 가장 이상적 이다. 이 실현에120A그렇다고 하는 거대한 전류 특성을 가진다UHC-MOS하지만 채용되고 있다.이것은 일반의MOS-FET의35개분, 바이폴러 트랜지스터3개분의 전류 linearity를1개의 소자로 가능하게 하는 것이다.입력 전압에 비례해 대전류역까지 직선적으로 증폭하는 출력 전류 특성을 가져, 데논은 이점에 중시하고 있다.
단지,UHF소자는 내전압이 낮다고 하는 특징으로부터, 대출력을 얻기 위해 채용하고 있는 회로가BTL방식이다.채널 근처2계통의 파워업을 사용하는 방법으로, 세퍼레이트 앰프에는 이 기능을 장비하고 있는 것이 많다.이론적으로는 하나의 앰프의4배의 출력을 얻을 수 있기 위해 전압의 낮은 조건에서는 유리한 방식이다.

본기는 밸런스 회로의 BTL구성을 살리는 전단 밸런스 증폭 회로를 구성해, 스피커의 마이너스 경로가 앰프의 어스 회로에 접속되지 않기 때문에, 샤시 전위에 영향을 주지 않는 스피커의 구동력을 끌어 낼 수 있는 일도 메리트가 된다.또, 전압이 낮은 것은, 음질이 뛰어난 저전압용 콘덴서를 사용할 수 있는 일도 설계에는 유리한 조건이 될 것이다.

레벨 콘트롤러는 앰프의 키파트로서 중요하다.각 메이커 독자적인 방식을 개발하고 있지만, 데논은 순아날로그식 회전 메카의 대형 고정밀도 볼륨을PMA-S1(으)로부터 채용하고 있다.
그런데,PMA-SX의 개량된 포인트는, 전원 트랜스의 조립 구조를 강화, 전원 주파수에 의한 진동으로부터의 영향을 저감.전원 트랜스의 쉴드를 개선, 누설 자속을3분의1(으)로 줄여 노이즈를 줄이는 것으로SN비가 개선되었다.덧붙여PMA-SX의 종단전력 증폭부는 무귀환 방식이다.

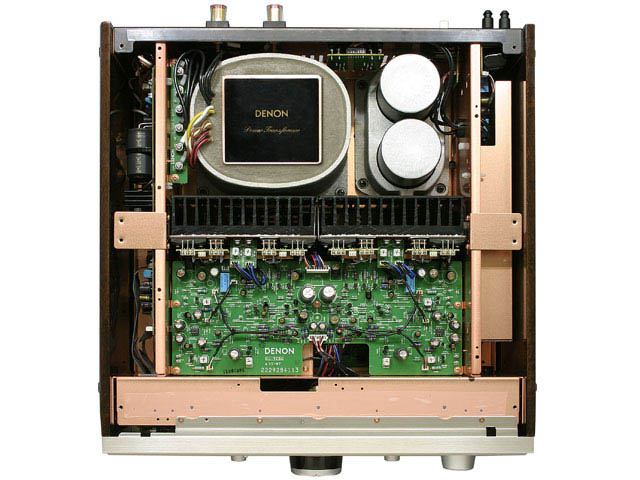

또, 전원 콘덴서의 고정부에 사형주물 구조의 스태빌라이져를 더하는 등, 다이렉트·메카니컬·그라운드·컨스트럭션 사상을 철저한 주체이다.내부 구조를 보면 전원 회로부의 고정 구조는 철저히 강화하여 앰프를 지지하는 절연체에 다이렉트로 진동을 전달시켜, 영향을 최대한 억제한다.

소리는 고S/N, 명쾌하고 힘이 있는 응답성이 빠르며, 고역의 순도가 높고 섬세하게 표현하며 해상력과,소리의 매끄러운 퀄리티를 갖추고 있다.저역은 강력한 덤핑, 분리도가 높고 질감이 풍부하여 명확한 표현을 가진다. 콘트라스트의 높은 음영은 음악의 공간감을 최대한살리며, 투명하게 음 상감을 구성해준다

PMA-S1에 비하면, 보다 투명하고 순발력이 뛰어나 명쾌하고 타이트하게 뻗어나오는 임펙트에 매력을 느길수 있다.에너지가 풍부해진 것 같은 힘도 느낀다.UHC-MOS의 진가는 한층더 잘표현해주는 현대적인 사운드로 세련된 진공관 앰프의 따스한 성향도 느길수있다.

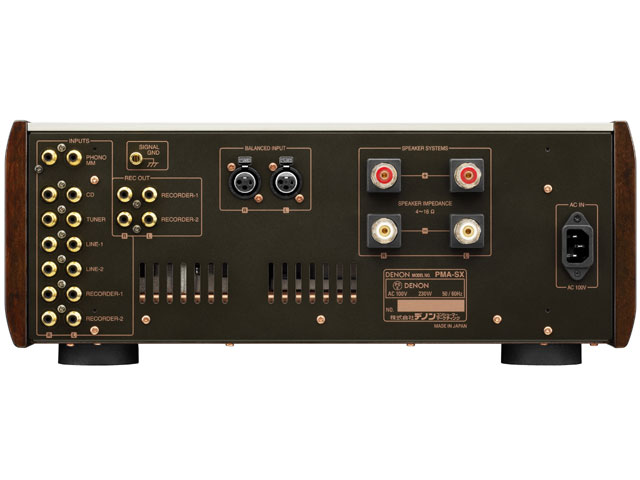

본기의 후면 단자부는 대형금 도금 스피커 터미널로 탑재되었다.

●정격 출력：양채널 구동(CD→SP OUT)50W＋50W(부하8Ω,20Hz~20kHz,T.H.D. 0.07%)　
●실용 최대 출력：100W＋100W(부하4Ω,1kHz,T.H.D. 0.7%)　
●전체 높이조파왜율：0.007%(정격 출력-3dB때, 부하8Ω,1kHz)　
●출력 단자：부하4~16Ω ＜전치 증폭기부＞
●이퀄라이저 앰프 출력：150mV　
●입력 감도/impedance：PHONO MM 2.5mV/47kΩ,BALANCE 105mV/100kΩ,LINE 105mV/47kΩ ●RIAA편차：PHONO MM 20Hz~20kHz±0.3dB ＜종합 특성부＞
●SN비：(A네트워크)PHONO MM/89dB(입력 단자 합선시, 입력 신호5mV때),BALANCED/105dB,LINE/105dB ＜전체＞
●소비 전력：230W　
●외형 치수：457W×181H×509Dmm　
●무게：30.2kg
