판교 고객님의 매립형 180인치 홈시어터 전용룸 구축기

작성일 : 2016년 5월 31일

이번설치는 판교에 신축 단독주택을 건설하시면서 영화 감상공간을 원하셨고 10평 규모의 영화감상 전용룸을 설치해 드렸습니다.
홈시어터

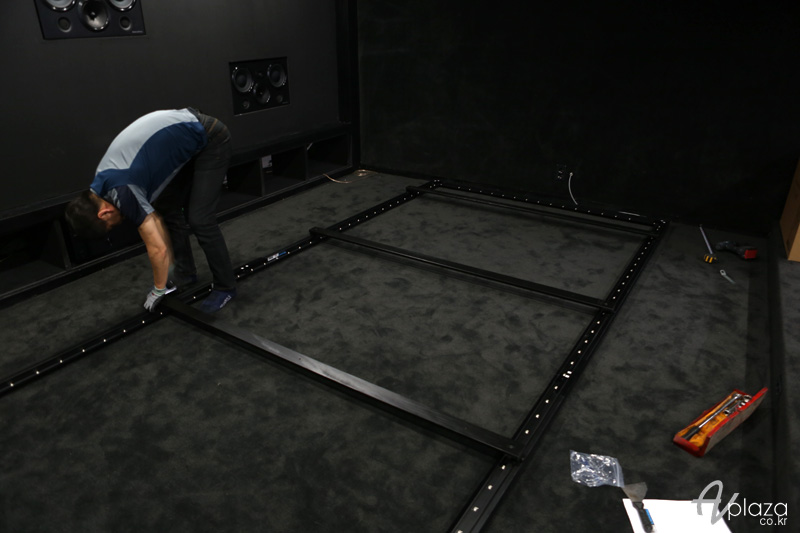

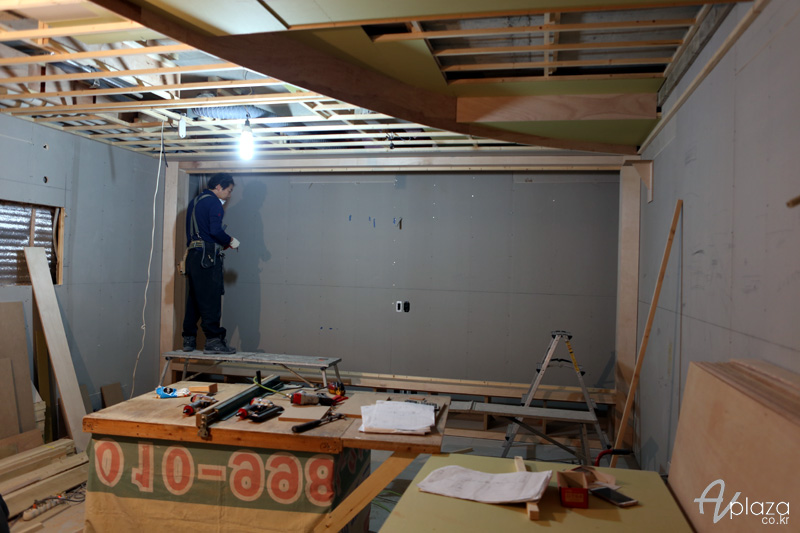

전용룸 설계부터 AV플라자에서 영상, 음성 및 각종 전원 케이블 배선작을을 진해하여 드렸습니다.

150인치 2.35 : 1 스크린에
9.2.2 채널 총(13채널) Dolby Atmos, DTS X 지원 홈시어터 구성으로 음악과 영화 모두 감상이 가능하도록 설치해
드렸습니다.

모든 스피커는 매립형을 기본으로 최대한 공간활용이 가능하도록 아메리칸스타일의 홈시어터룸을 구축해
드렸습니다.

특히 Dolby Atmos, DTS X 시스템을 위해 9.2.2 채널 구성으로 기존 9.2채널 시스템에 Dolby
Atmos, DTS X 스피커 2개를 더 장착하여 시스템을 구성해 드렸습니다.
4K UHD 60P 해상도를 위해 AV앰프는 야마하 최상급
모델인 YAMAHA CX-A5100 프로세서 와 MX-A5000 11채널 멀티채널 파워앰프를 설치해 드렸습니다.

고객님댁에 구성한 Dolby Atmos, DTS-X 9.2.2
채널 시스템 구성도

프로젝터는 소니의 UHD 4K 프로젝터인 VPL-VW520ES 프로젝터를 설치해 드렸습니다.
전용룸 감상하시기에 가장 이상적인

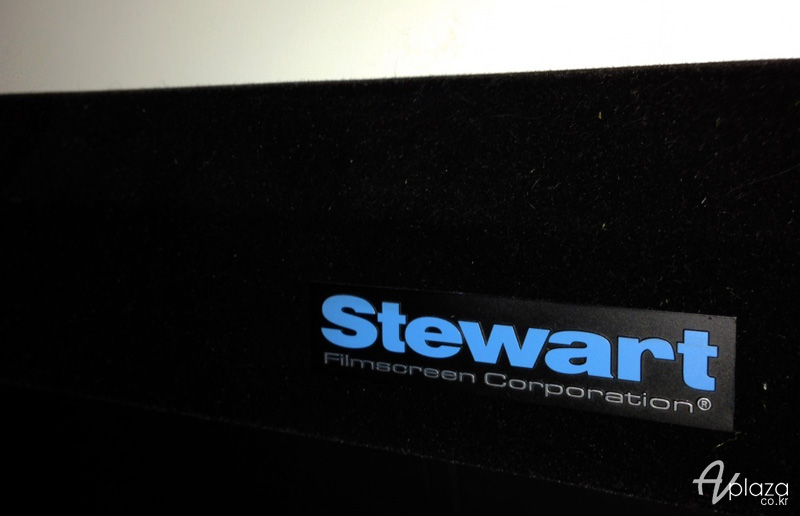

사이즈인 150인치에 2.35 : 1 시네마 사이즈의 슈튜어트의 사운드스크린 액자 스크린을 설치해 드렸습니다.

메인 스피커 와

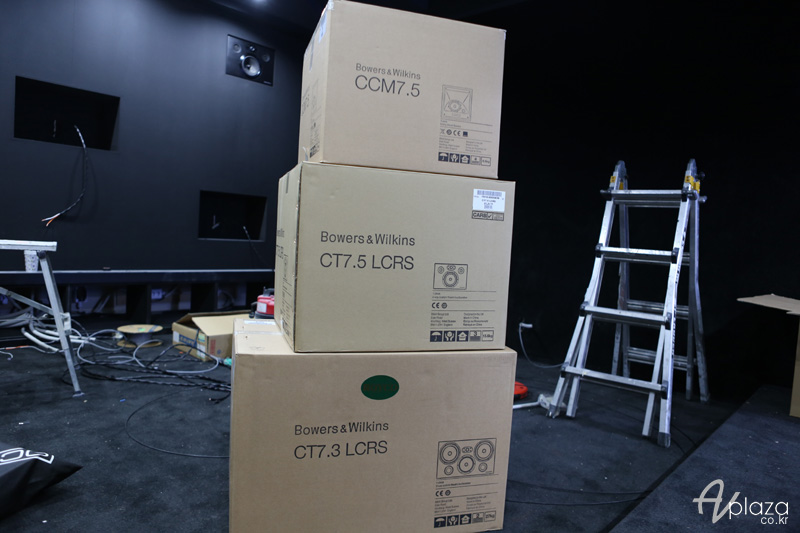

센터스피커는 CT7.3 LCRS 스피커를 이용하여 메인 스피커와 센터스피커를 설치해 드렸습니다.
매립형 스피커커로 최소공간을 이용하면서도
엑티브한 사운드의 재생이 가능합니다.

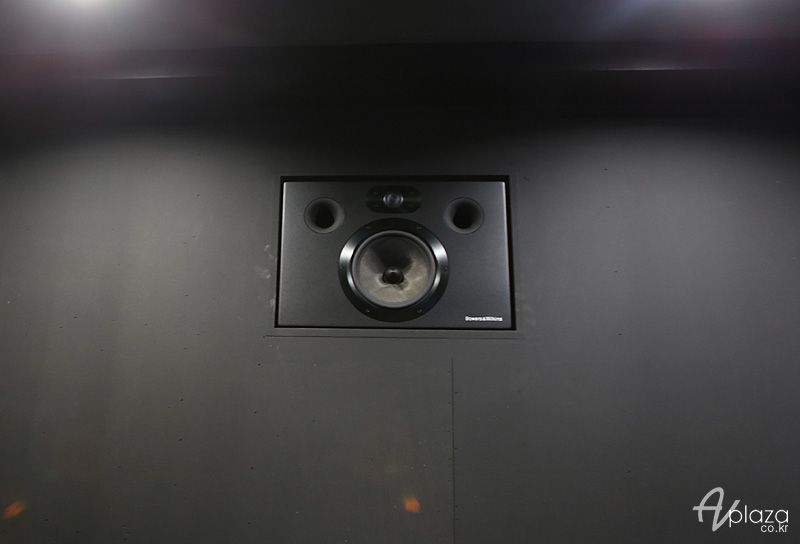

프론트이펙트 스피커로는 B&W CT7.5 LCR 스피커 2개를 이용하여 프론트이펙트
스피커를 매립 처리 해드렸습니다.

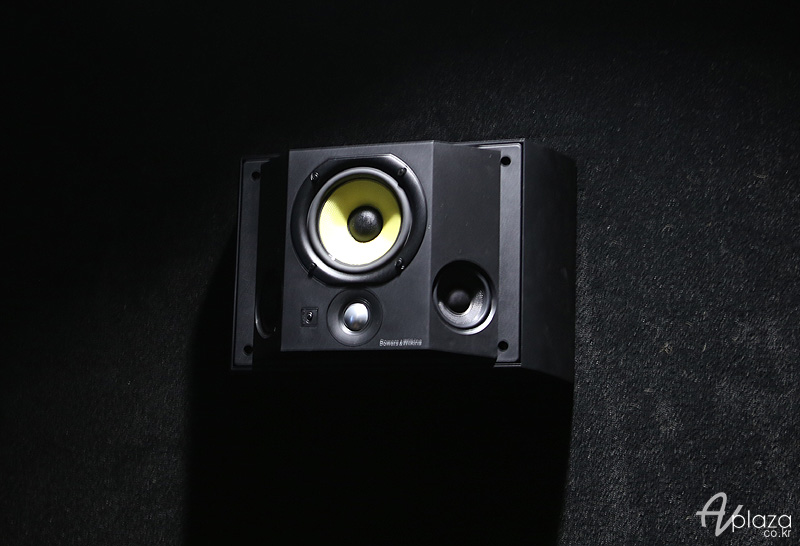

리어스피커와 Atmos 용 스피커는 B&W CCM7.5 2개 와 DS3 바이폴라 스피커 4개 천정
매립 처리 해드렸습니다.

프로젝터는 소니의 신형 4K UHD 프로젝터인 SONY VPL-VW520ES 프로젝터를 설치해 드렸습니다.

플레이어와 소스기기는 OPPO BDP-105D 블루레이 플레이어 와 미디에이터 및 노래방 시스템도 같이 설치해
드렸습니다.
블루레이3D 영화 감상도 가능하며 Dolby Atmos, DTS X 의 압도적인 입체 음향 감상이 가능하도록 설치해
드렸습니다.

Dolby Atmos / DTS X 란?

Dolby 사 와 DTS 사 의 차세대 음향 포멧으로 기존의
Dolby TrueHD 와 DTS HD Master Audio 의 최신 차세대 포멧 입니다.
기존 Dolby, DTS 포멧들이 평면적인
입체 음향이라고 한다면 Dolby Atmos, DTS X 는 공간의 360″ 모두 감싸주는 최신의 음향 포멧입니다.
5.1에서 7.1채널
등으로 채널을 증가시키는 수준이 아닌 수평적인 사운드를 3D로 확장한 것으로 홈시어터의 패러다임을 바꿀만한 사건이라고 할 수
있습니다.

Dolby Atoms , DST X 는 기본적으로 극장용으로 개발되었으며 국내 극장에서도 최신 Dolby Atoms
상영관들이 늘어나고 있는 상황 입니다.
이 Dolby Atoms 음향을 일반 가정에서도 감상이 가능하도록 최신 Dolby Atoms
지원가능한 AV앰프가 속속 출시 되고 있습니다.
Dolby Atoms, DTS X 를 이용한다면 기존 평면적인 입체음향이 360도, 마치
천둥이나 비가 오면 바로 위에서 직접 오는듯한 감동과 분리도로 더욱 현실감 있는 홈시어터 사운드 감상이
가능합니다.
