코드(Chord) 울티마 앰프와 에소테릭 K-01XD를 사용한 하이파이 시스템 업그레이드

작성일 : 2022년 6월 20일

오늘 소개하는 설치기는 광주광역시에 거주하시는 고객님의 하이파이 시스템 업그레이드입니다.

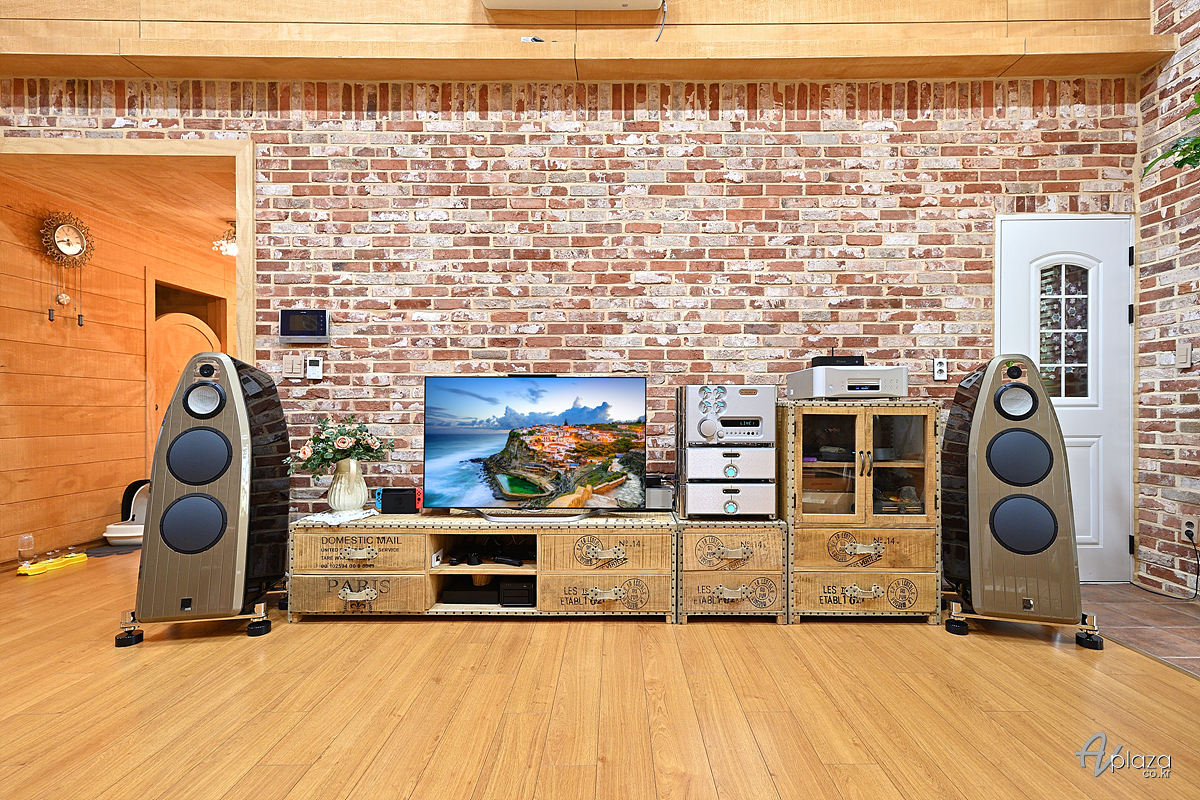

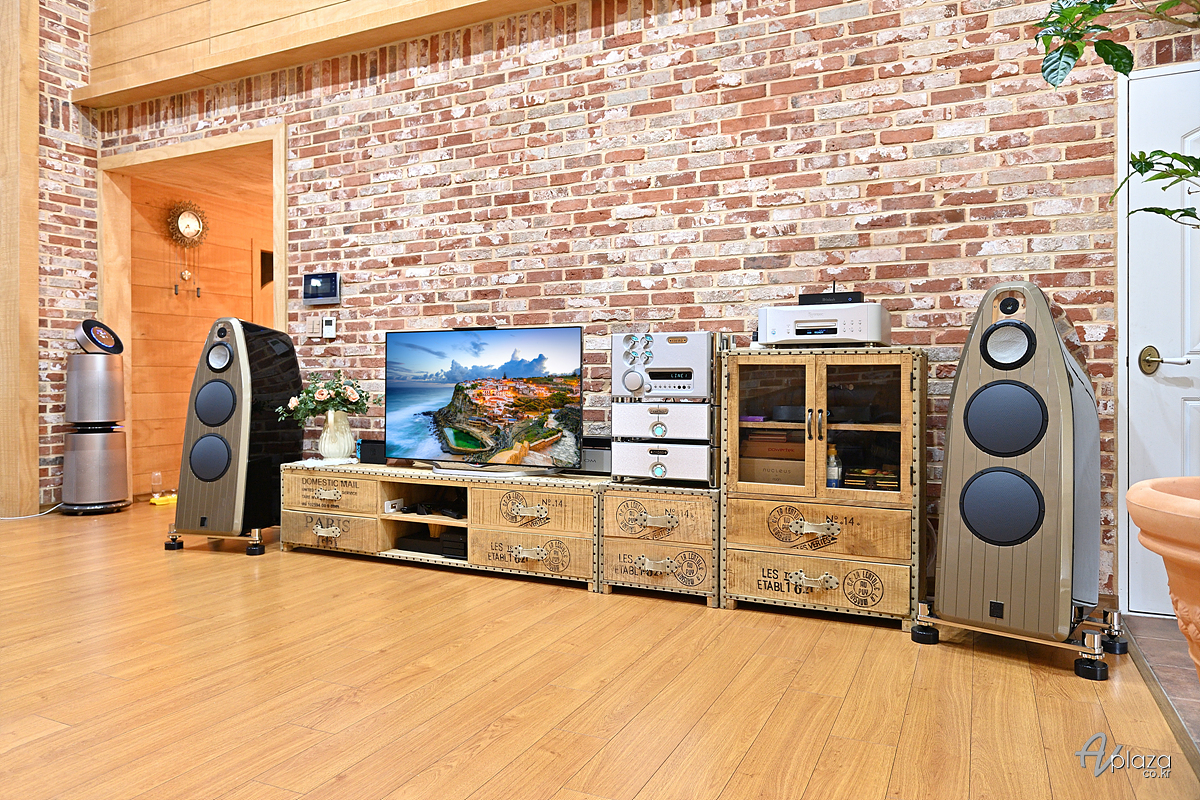

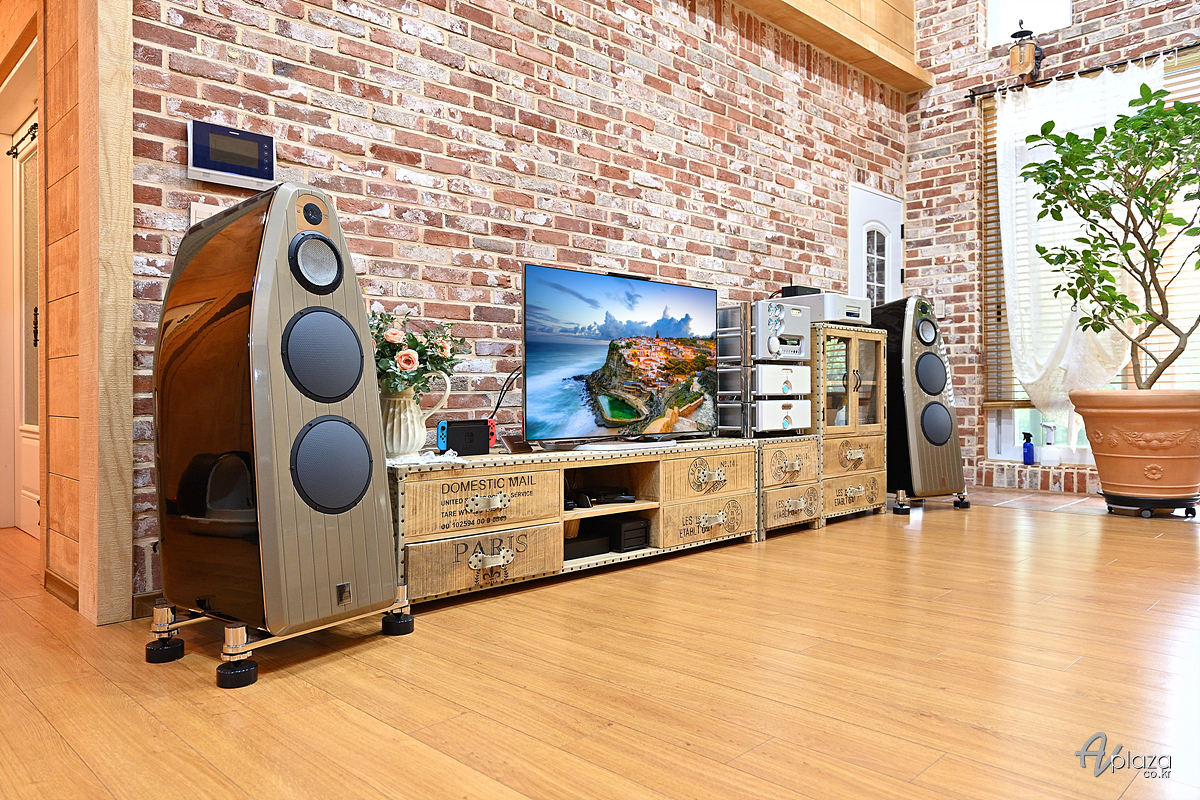

고객님은 기존에 사용하시던 하이파이 시스템에 변화를 위해 앰프 및 소스기기의 업그레이드를 진행하셨습니다. 제품 선택 전 AV 플라자에 방문하시어 여러 제품을 청음 후 최종적으로 제품을 선택하셨습니다. 전체 시스템은 복층 구조의 거실에 설치하였습니다.

설치에는 영국 하이파이 제조사 코드 일렉트로닉스(Chord Electronics)의 플래그십 프리앰프 울티마 프리(Ultima PRE2)와 모노블럭 파워앰프 울티마3(Ultima3)를 사용하였으며, 스피커는 스웨덴의 하이엔드 스피커 제조사 마르텐(Marten)의 콜트레인3 스테이트먼트 에디션(Coltrane 3 Statement Edition)을 매칭하였습니다.

소스기기는 에소테릭 K-01XD SACD/CD 플레이어와 루민(Lumin) 네트워크 트랜스포트 U1을 사용하였습니다. 또한, 가족들이 편하게 사용할 수 있도록 블루투스를 위한 매킨토시(McIntosh) MB20 블루투스 트랜시버를 사용하였습니다.

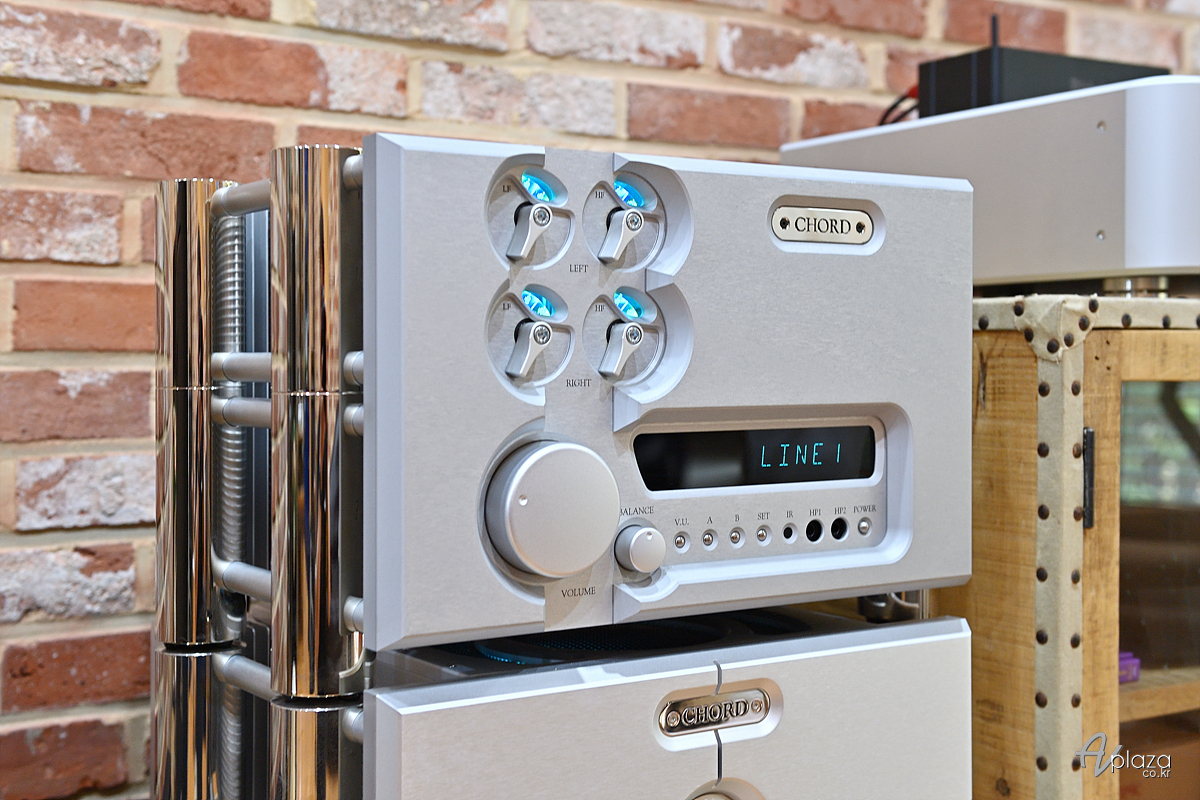

Chord Electronics Ultima PRE

코드 일렉트로닉스의 플래그십 프리앰프인 울티마 프리(Ultima PRE)는 CPA8000의 후속기종으로 울티마(Ultima) 모노블럭 파워앰프와 완벽한 조화를 이루는 제품입니다. 타협하지 않은 설계의 울티마 프리앰프는 코드 일렉트로닉스의 독자적인 기술이 적용된 세계적인 수준의 프리앰프입니다. 영국에서 30년 간 쌓아온 연구, 설계, 엔지니어링의 산물인 울티마 프리는 각 채널에 대해 별도의 초고속 전원공급장치를 탑재한 듀얼 모노 구조의 이점을 통해 최상의 분리도를 제공합니다. 또한 저 노이즈 회로가 추가되어 노이즈 플로어의 성능이 -117dB 이상으로 탁월합니다.

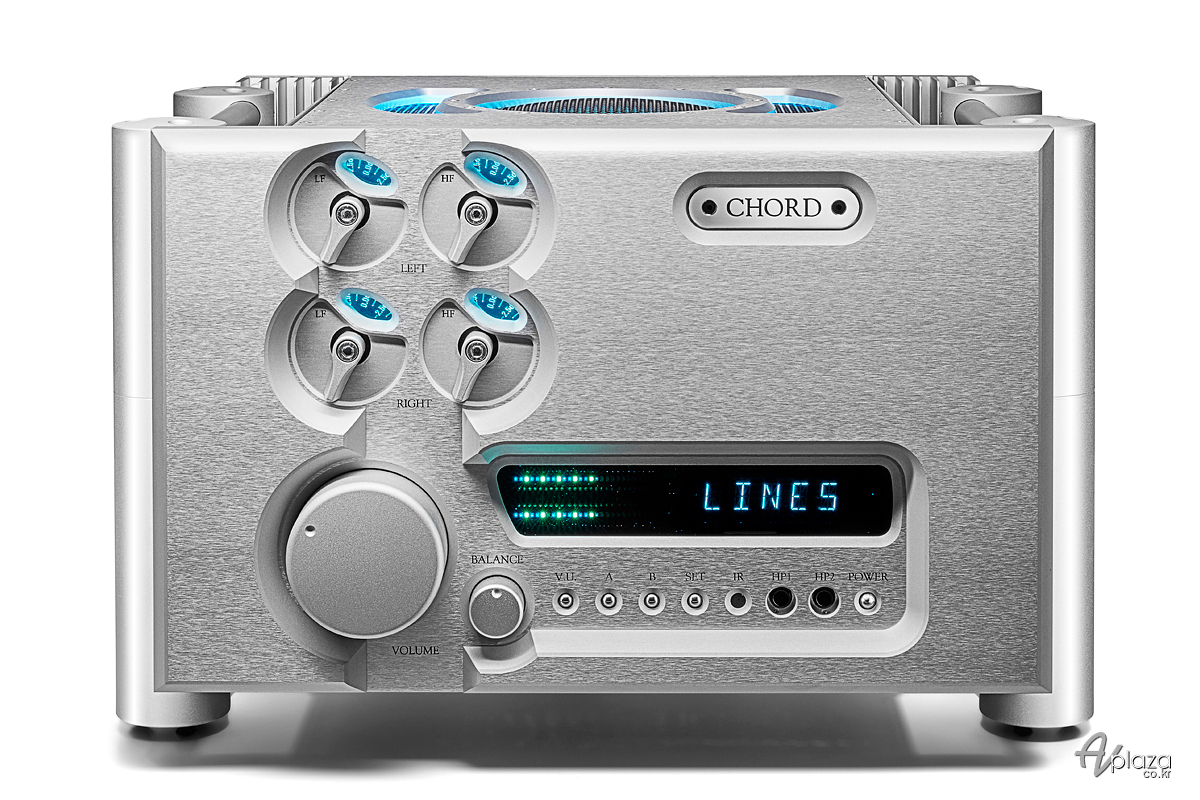

Chord Electronics Ultima PRE

인상적인 2단 높이의 크기를 특징으로 하는 울티마 프리앰프는 코드의 30년 역사상 가장 진보한 플래그십 모노 파워앰프를 완벽하게 보완하기 위해 만들었습니다. 밸런스(XLR) 연결을 포함한 광범위한 입력 및 출력을 통해 울티마는 고성능 파트너 장비를 위한 완벽한 유연성을 제공하며, 좌우측 채널용 페시아 장착 개별 주파수 EQ 컨트롤로 더욱 향상됩니다. 헤드폰 출력은 늦은 밤 개인적인 감상 스타일에 맞춰 사용할 수 있습니다.

코드 일렉트로닉스 울티마 프리 상단

울티마 프리앰프는 켄트(Kent) 공장에서 수작업으로 제작되며, 고도로 숙련된 엔지니어가 다양한 제작 및 생산단계를 주의 깊게 감독합니다. 민감한 내부회로 기능은 RF 간섭을 방지하기 위해 견고한 밀링 알루미늄 차폐로 보호되며, 코드의 전설적인 영국 생산의 항공기 등급 알루미늄은 내부 전자장치를 위한 견고한 공진제거 인클로저를 제공하며 인테그라 레그(Integra Leg)로 시스템을 보완합니다. 울티마 프리앰프는 오늘날 사용할 수 있는 최고의 고성능, 초고속, 초고출력 앰프 기술의 궁극적인 표현입니다.

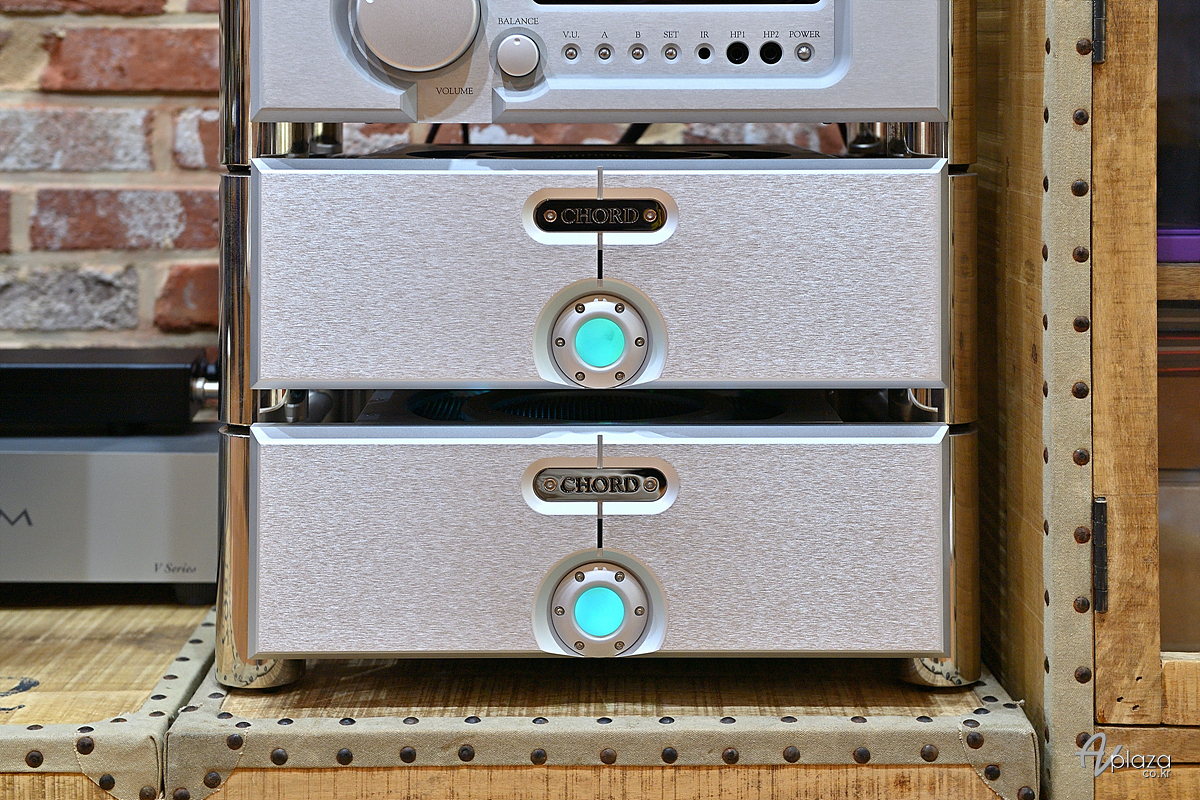

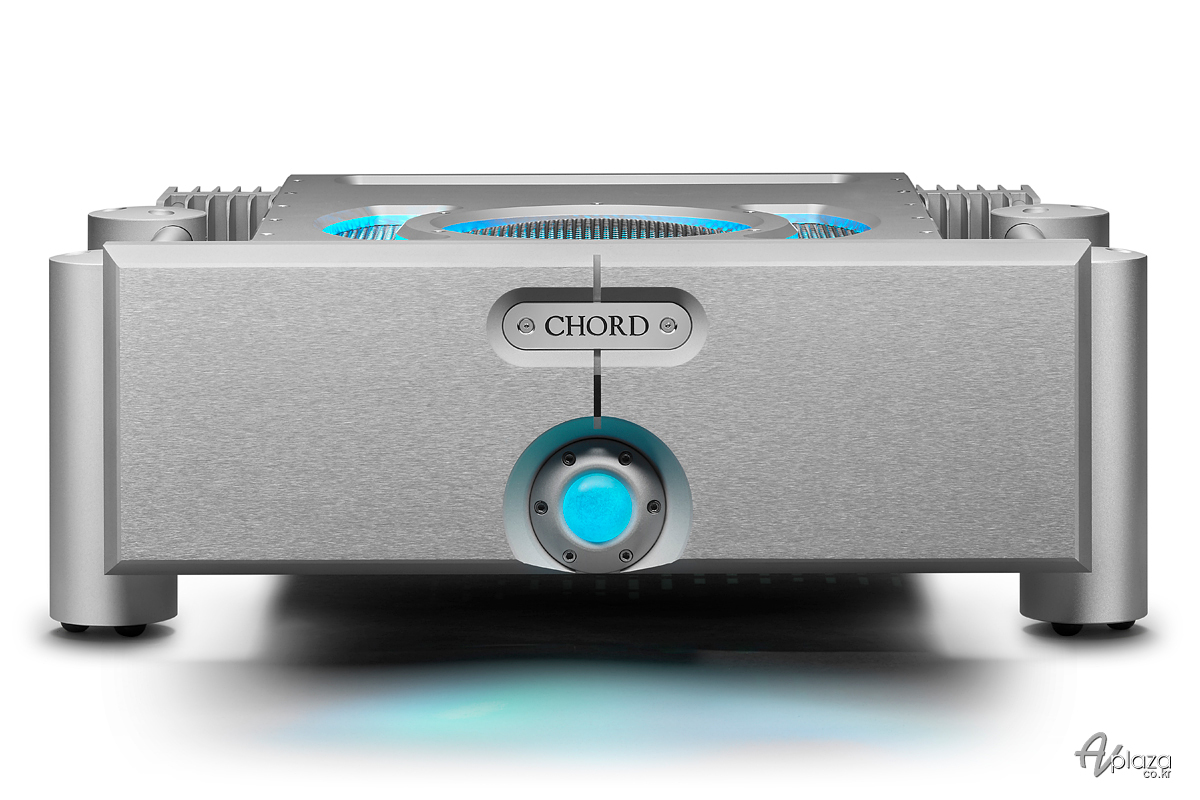

Chord Electronics Ultima 3

코드 울티마3는 플래그십 울티마와 동일한 DNA를 공유하는 제품으로 채널당 480W의 출력을 제공하며 SPM 1400 MK II의 후속기종으로 출시되었습니다. 울티마3에는 항공기 등급의 알루미늄으로 새롭게 정밀 가공된 페시아를 사용하였습니다. 28mm 두께의 전면 패널을 사용하며, 조명이 발광 되는 전원버튼을 제공합니다. 울티마3 모노블럭 파워앰프는 음질을 저하는 부품을 배제하고 세련된 구동력을 제공하는 32개의 독자적인 MOSFET을 탑재합니다. 드라이버 회로는 초고속으로 작동하는 초 저 왜곡 고전압증폭기를 특징으로 합니다. 자사의 TO3 스타일의 듀얼 다이 측방향 매칭 MOSFET도 탑재되어 있습니다.

Esoteric K-01XD

에소테릭(Esoteric) K 시리즈 최상위 모델인 K-01XD는 K 시리즈의 4세대 모델로 새롭게 XD 에디션으로 발매되었습니다. 에소테릭의 강점인 드라이브 메커니즘의 새로운 플랫폼 ‘VRDS-ATLAS’를 탑재했으며, DAC는 플래그십 그란디오소(Grandioso)의 개발로 완전 자사 설계의 마스터 사운드 디스크리트 DAC(Master Sound Discrete DAC)를 탑재합니다. K-01XD에는 VRDS-ATLAS ‘ATLAS 01’을 탑재합니다.

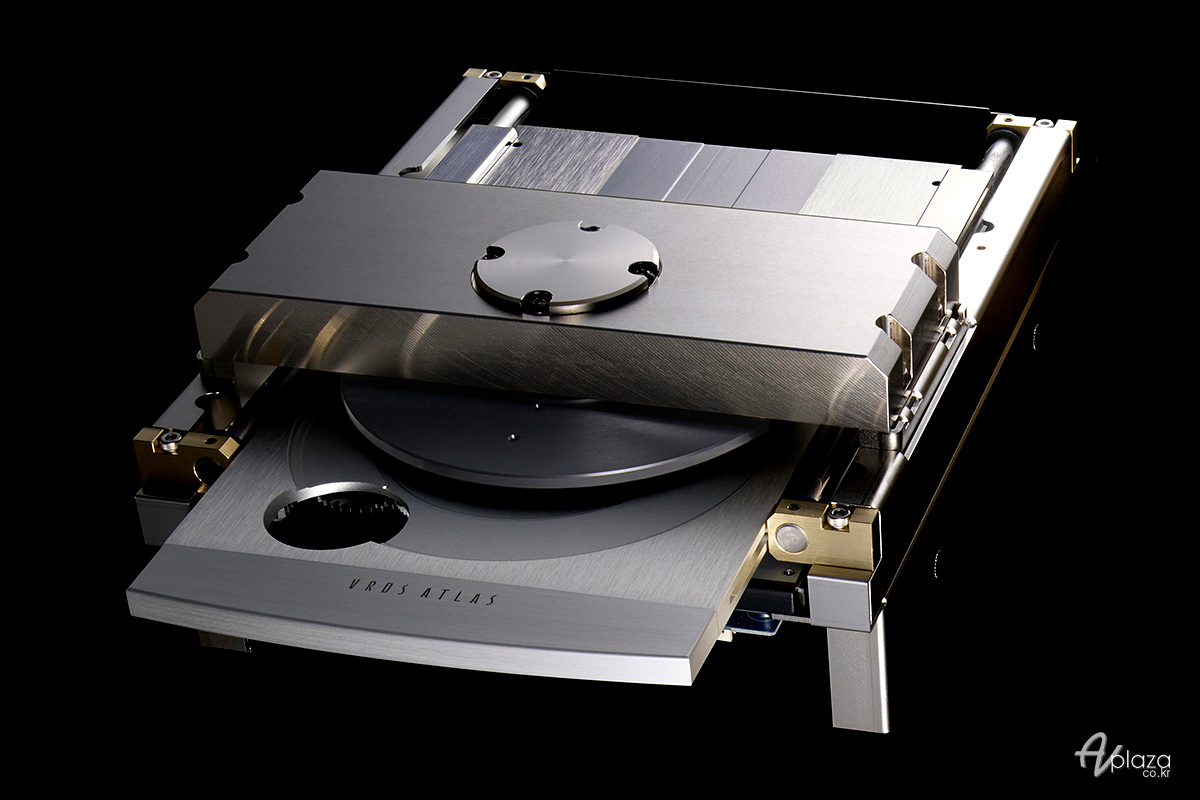

K-01XD에 탑재된 VRDS-ATLAS ‘ATLAS 01’ 메커니즘

새로운 VRDS-ATLAS는 30년 이상 진화해온 VRDS 메커니즘의 새로운 플랫폼으로 그란디오소 P1X, 그란디오소 K1X에 채용한 레퍼런스 메커니즘입니다. K-01XD에는 전용 VRDS-ATLAS 메커니즘을 탑재한다. K-01XD에 탑재한 ATLAS 01은 상위모델과 동일한 20mm 두께의 브리지를 채용하였습니다. 높은 강성과 무게는 음질에 영향을 미치는 진동을 감쇠합니다. 턴테이블은 음질에 정평이 있는 두랄루민과 SS400 스틸 사이드 패널을 사용하여 전작인 VRDS-NEO 보다 대형화한 것이 특징입니다. 스핀들 베어링은 스틸 볼에 의한 접촉 드러스트 베어링을 채용하여 마찰과 회전 노이즈를 최대한 억제하였습니다.

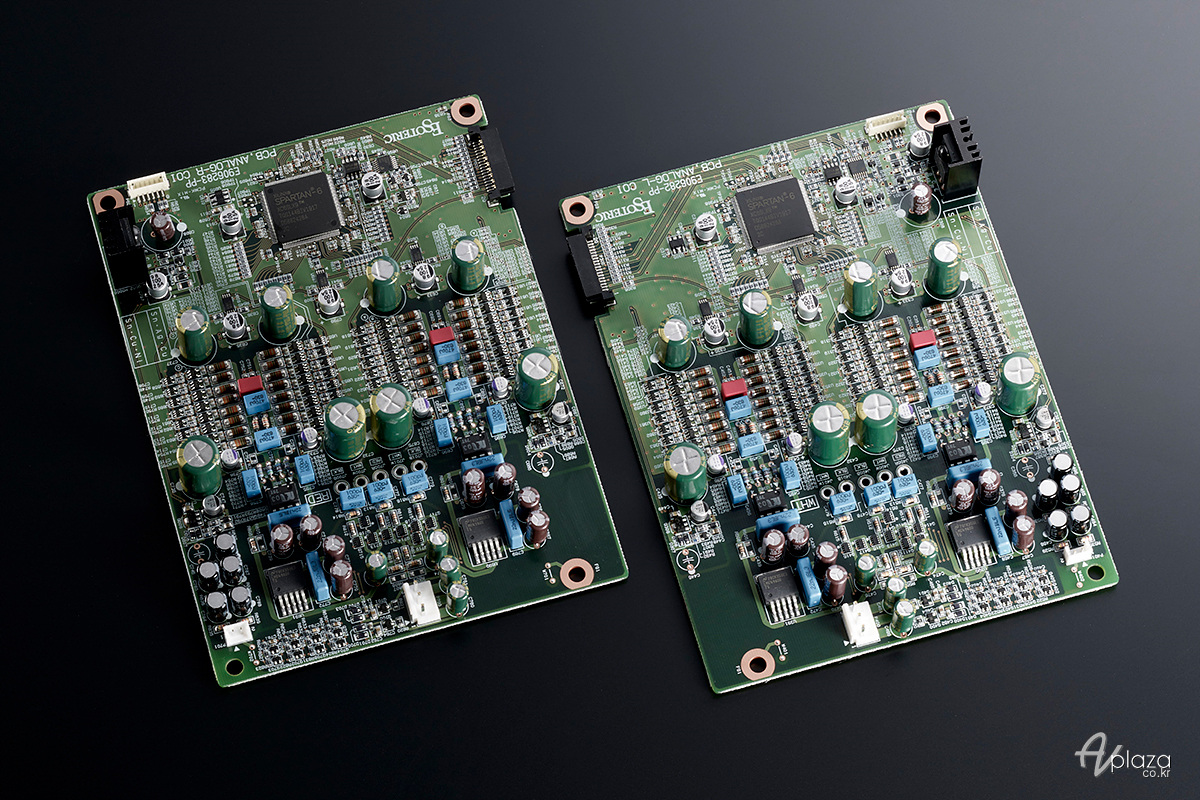

Esoteric Master Sound Discrete DAC

K-01XD에는 에소테릭이 기존 DAC IC를 사용하는 대신 완전히 새롭게 자사설계로 만든 ‘마스터 사운드 디스크리트 DAC’를 탑재하고 있습니다. 최상위 모델인 그란디오소 D1X D/A 컨버터에 처음 탑재하였으며, K-01XD에 탑재 된 버전은 그란디오소 K1X 버전의 설계를 이어받으면서도 회로구성을 단순화 한 것으로 고품질 D/A 변환 성능을 제공합니다. DAC는 채널당 32개 요소로 구성됩니다. 각 요소에는 클럭 드라이버, 논리 회로, 캐패시터, 저항 등의 부품으로 구성된 주요 부품은 32요소 분을 모두 독립 시키는 등 그란디오소 D1X에서 발전시킨 호화스러운 물량을 투입하여 음악의 에너지를 남김 없이 순수하게 출력하는 것이 특징입니다.

자체 개발한 64bit/512Fs 대응 ΔΣ 모듈레이터를 탑재했으며, DSD, PCM을 각각 최적의 재생을 위한 FPGA 디지털 프로세싱 알고리즘은 마스터 사운드 디스크리트 DAC를 위해 개발한 전용 알고리즘을 사용합니다.

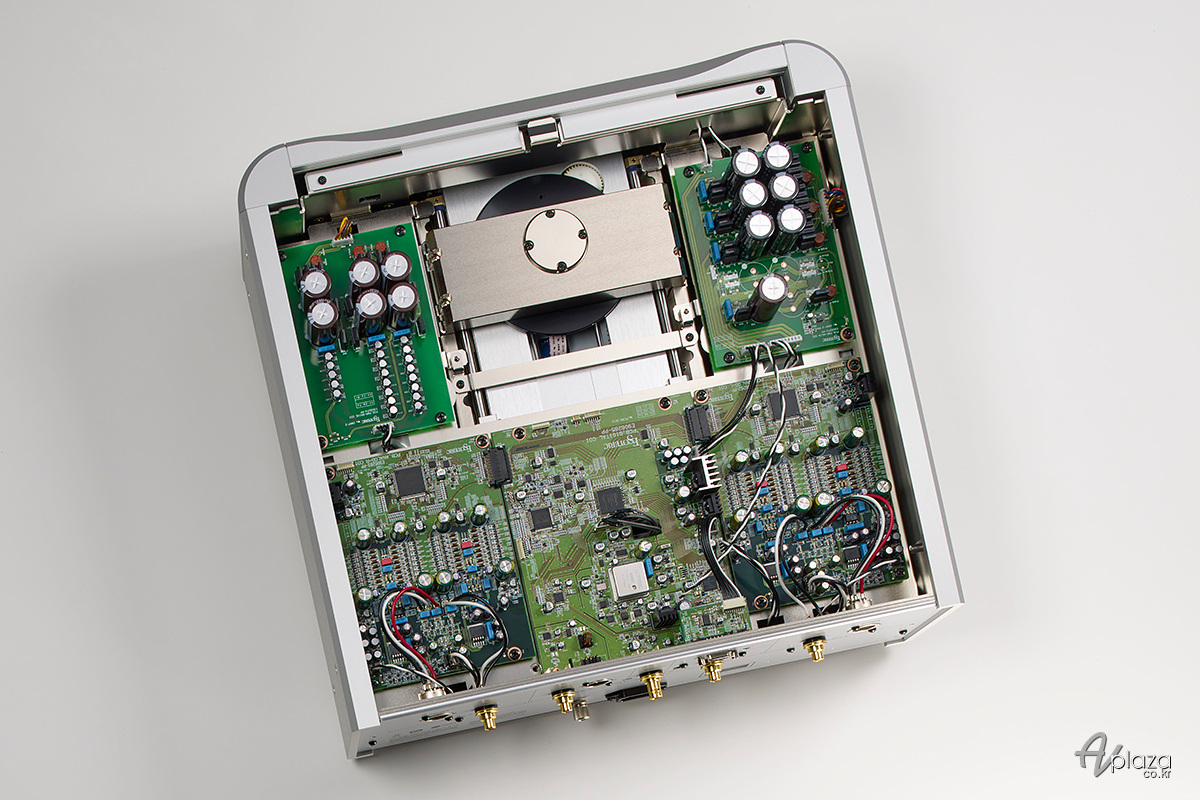

에소테릭 K-01XD 내부(상단)

에소테릭 K-01XD 내부(하단)

전원부도 대폭 강화되었습니다. 모두 4개의 대용량 트로이달 트랜스를 탑재하여 DAC 부의 좌우 채널, 메커니즘, 디지털 회로에 독립적으로 사용합니다. 전원 레귤레이터는 집적 회로를 사용하지 않은 디스크리트 구성으로 피드백 량을 최소화하는 ‘로우 피드백 DC 레귤레이터’를 채용하여 힘차고 개방감 넘치는 사운드를 재생합니다. 또한 총 71개(총 용량 1,850,000μF/1.85F) 슈퍼 캐패시터를 탑재하여 저역의 해상도를 향상시켰습니다.

VRDS-ATLAS 메커니즘을 섀시 중앙에 배치하고 5mm 두께의 스틸 섀시에 고정했으며, 자사의 핀 포인트 풋의 3점 지지 방식을 사용하여 회전 메커니즘의 진동을 효과적으로 억제합니다. 섀시 내부는 더블 데크(2층) 구조로 주요 오디오 기판을 상단에, 전원회로와 트랜스는 하단에 배치하여 자속 누설이나 진동 등의 영향을 방지하고 전원공급 배선을 최소화하였습니다. 상단 패널은 나사를 조이지 않은 세미 플로팅 구조로 개방감 넘치는 사운드를 제공합니다.

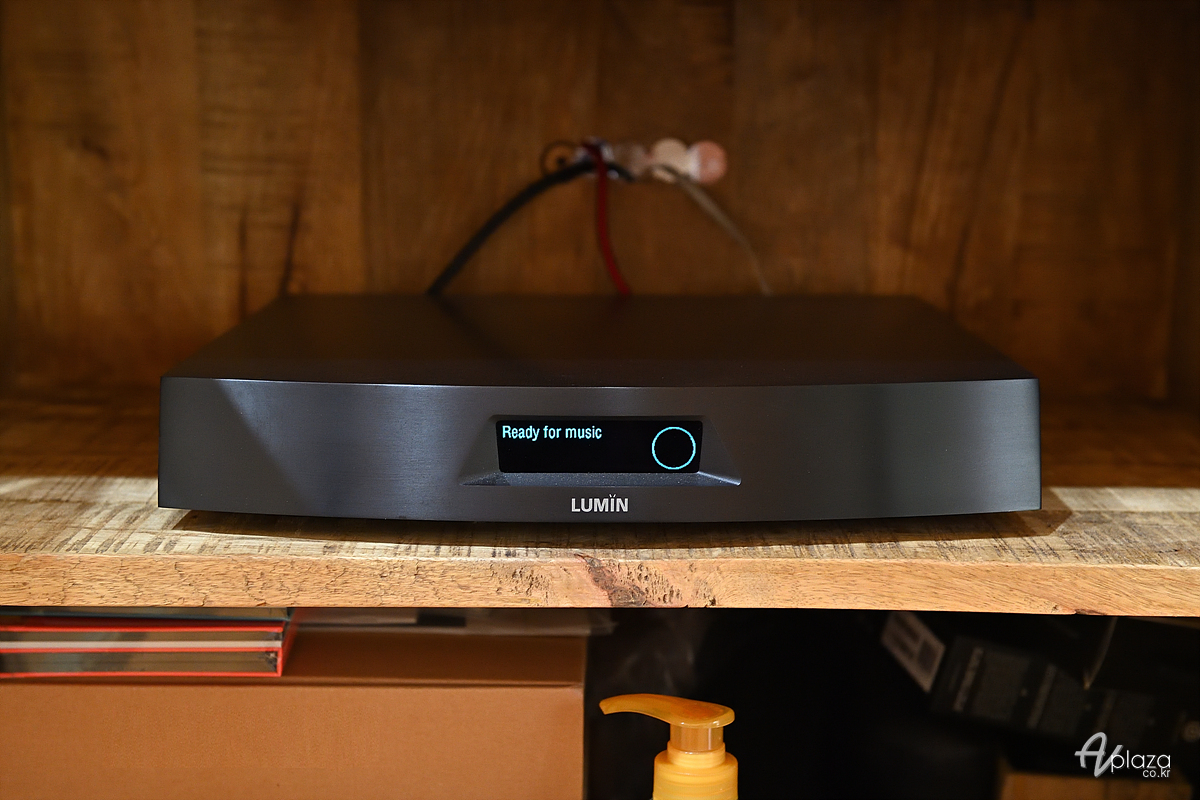

Lumin U1

루민 U1은 네트워크 트랜스포트 최상위 모델입니다. U1은 PCM 768kHz, DSD 22.5MHz(DSD512)의 재생은 물론 룬(Roon), 스포티파이 커넥트(Spotify Connect), 타이달 커넥트(TIDAL Connect), 코부즈(Qobuz), 에어플레이(AirPlay)를 지원합니다. 정밀한 타이밍을 위한 네이티브 쿼드 클럭 시스템을 탑재했으며, 2개의 트로이달 트랜스를 탑재한 외장 전원공급장치를 제공합니다. 디지털 오디오 출력은 USB를 포함하여 5종류를 제공합니다. 또한, 광(Optical), 동축(Coaxial), AES/EBU를 위한 DSD 재생을 위해 DoP 재생을 지원합니다.

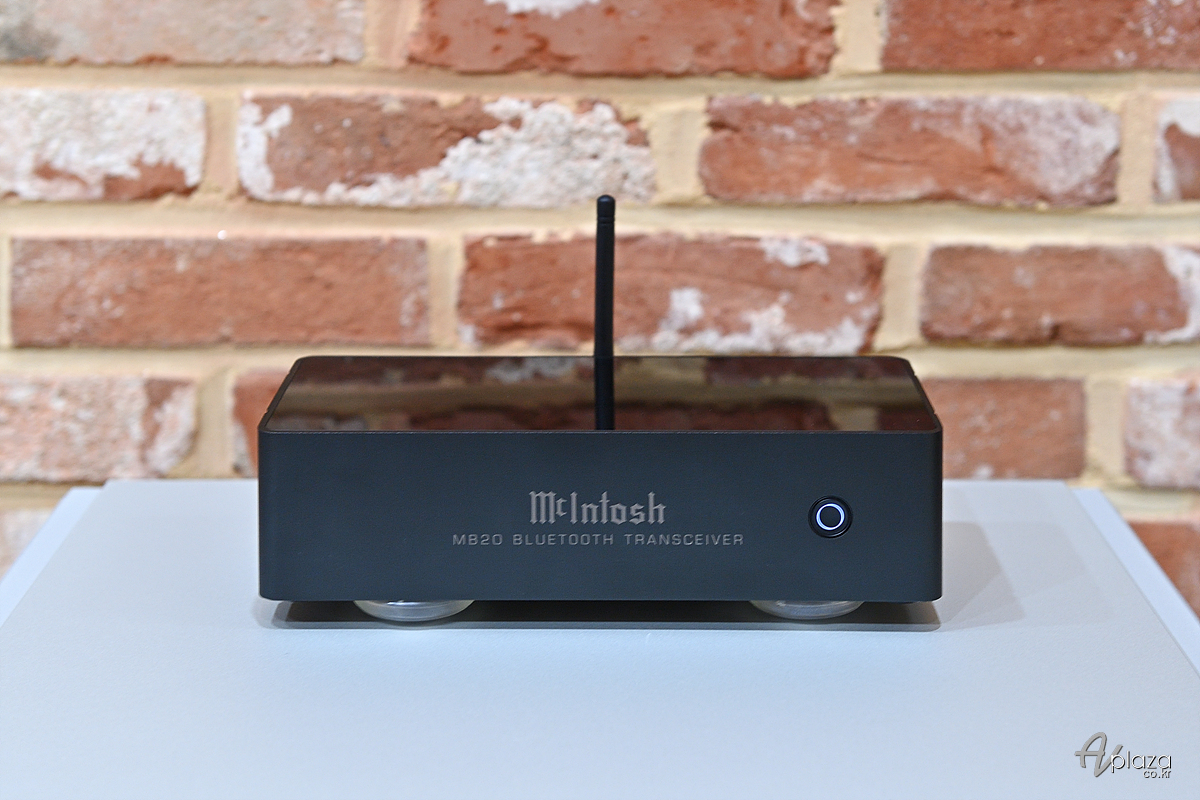

McIntosh MB20

매킨토시의 오디오파일용 블루투스 트랜시버(Transceiver) MB20은 매킨토시 제품은 물론 모든 홈 오디오 제품에 사용할 수 있습니다. 블루투스 송신기능은 하이파이 기기에서 블루투스 헤드폰 또는 스피커로 aptX HD 고해상도 오디오를 무선으로 전송할 수 있습니다. 퀄컴(Qualcomm)의 저 지연(low Latency) 기술을 통해 블루레이 또는 TV 오디오를 하이파이 시스템을 통해 전송할 수 있습니다. MB20은 송신기 모드에서 110dB의 신호 대 잡음비(SNR)의 고성능 아날로그 디지털 변환기(ADC)를 사용합니다. 블루투스 수신기능은 스마트폰, 태블릿, 노트북을 포함한 모든 장치에서 블루투스를 통해 오디오를 스트리밍 할 수 있습니다. 수신기로 사용할 경우 MB20은 고성능 온보드 32bit/192kHz DAC를 사용합니다.
