B&W 803 D4, 매킨토시 MA9500, 에소테릭 K-01XD를 사용한 하이파이 시스템

작성일 : 2024년 8월 29일

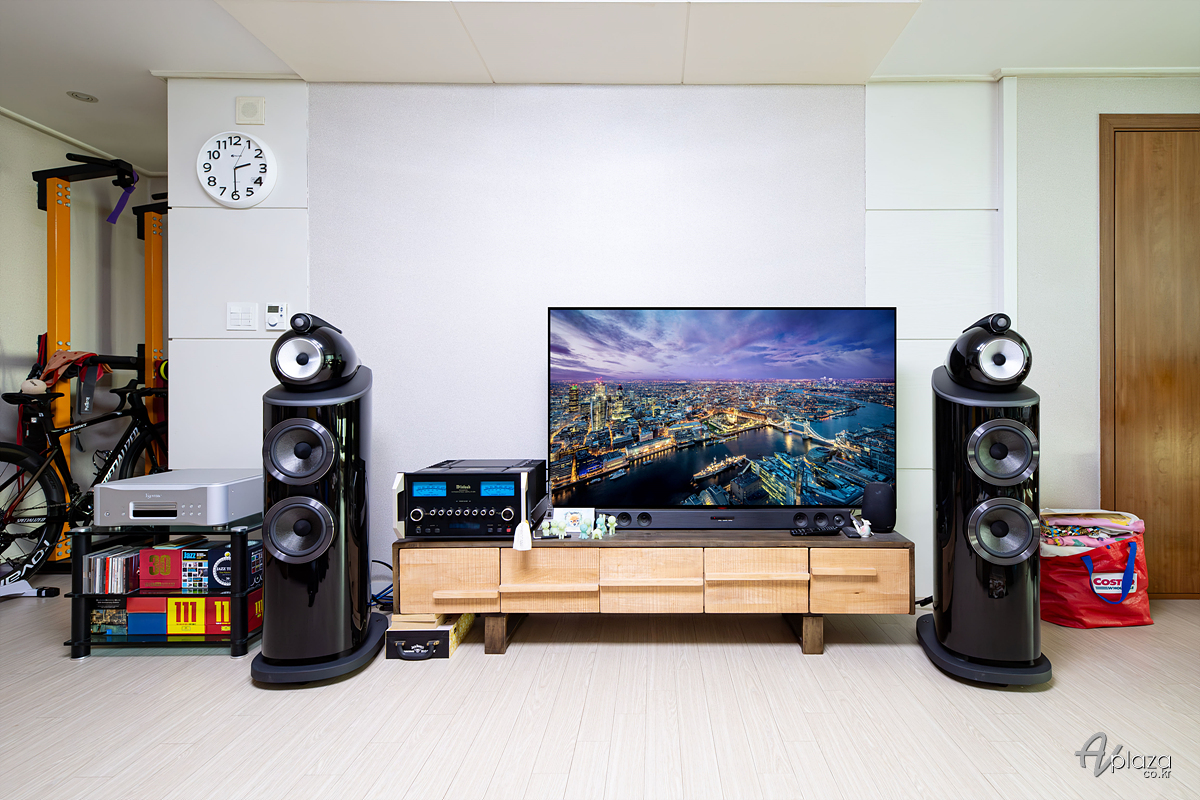

오늘 소개하는 설치기는 서울 동대문구에 거주하시는 고객님의 하이파이 시스템입니다.

고객님은 새롭게 하이파이 시스템의 구축을 원하셨습니다. 제품 선택을 위해 AV 플라자에 방문하시어 여러 제품을 청음하신 후 최종적으로 시스템을 결정하셨습니다. 전체 시스템은 거실에 설치하였습니다.

설치에는 영국을 대표하는 스피커 제조사 B&W(Bowers & Wilkins) 803 D4와 미국 하이파이 제조사 매킨토시(McIntosh) MA9500 인티앰프를 매칭하였습니다. 소스기기는 에소테릭(Esoteric) K-01XD SE SACD/CD 플레이어를 사용하였습니다.

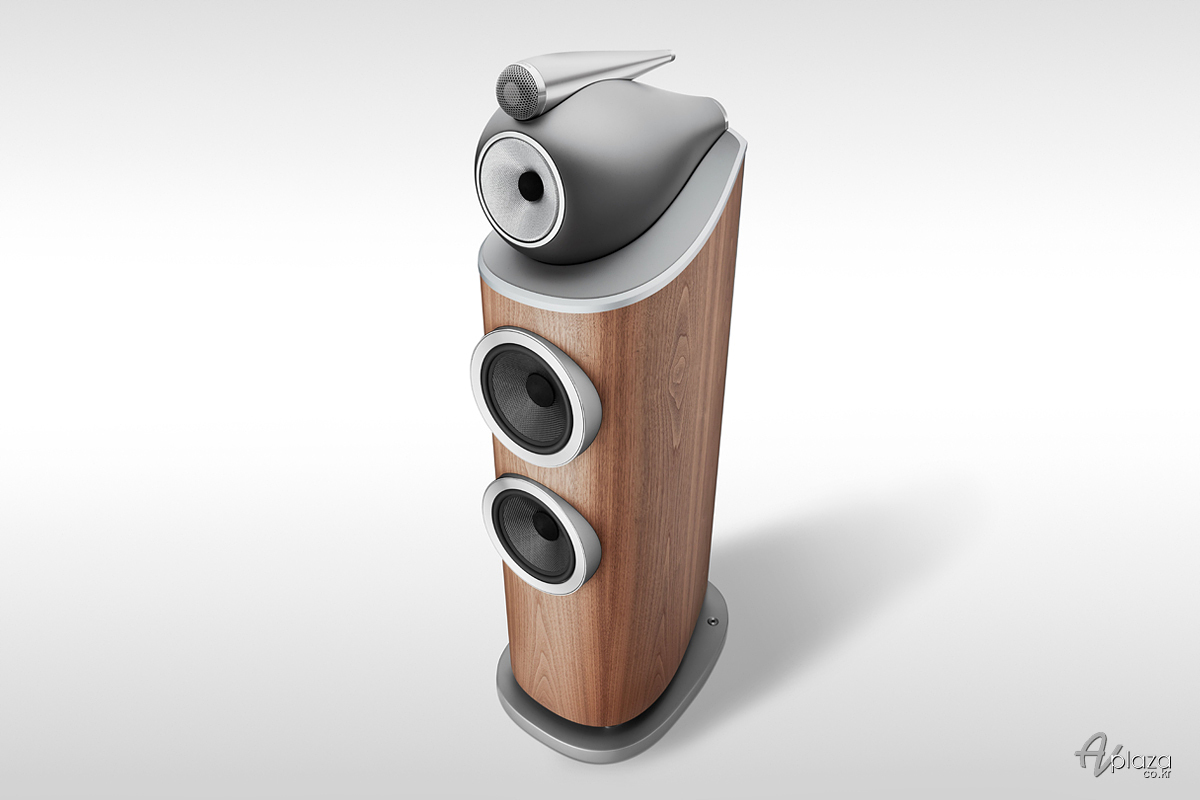

Bowers & Wilkins 803 D4

B&W 803 D4는 800 시리즈 다이아몬드 시리즈 제품 중 터빈헤드(Turbine Head)를 갖춘 제품 중 가장 작은 모델입니다. 803 D4는 더욱 길어진 솔리드 바디 트위터(Solid Body Tweeter)를 새롭게 탑재했으며, 더욱 길어진 튜브로딩 시스템을 사용하여 고역 재생 시 개방감을 높이고 해상력을 향상시켰습니다.

804 D3는 길어진 튜브로딩 시스템으로 개방감과 해상력을 향상시켰습니다.

B&W 803 D4는 전작인 800 시리즈 D3에서 사용하던 리버스 랩 캐비닛(Reverse Wrap Cabinet)을 이어받았습니다. 전면을 곡선으로 처리하고 후면에는 견고한 알루미늄 플레이트를 장착하여 사운드 분산이 개선되고 캐비닛 반사를 최소화하였습니다. 또한, 원치 않는 공명을 제어하는 고강성 알루미늄 플린스는 물론 플로우포트가 다운파이어링 방식으로 바뀌었습니다. 스파이크 역시 크게 업그레이드되었습니다.

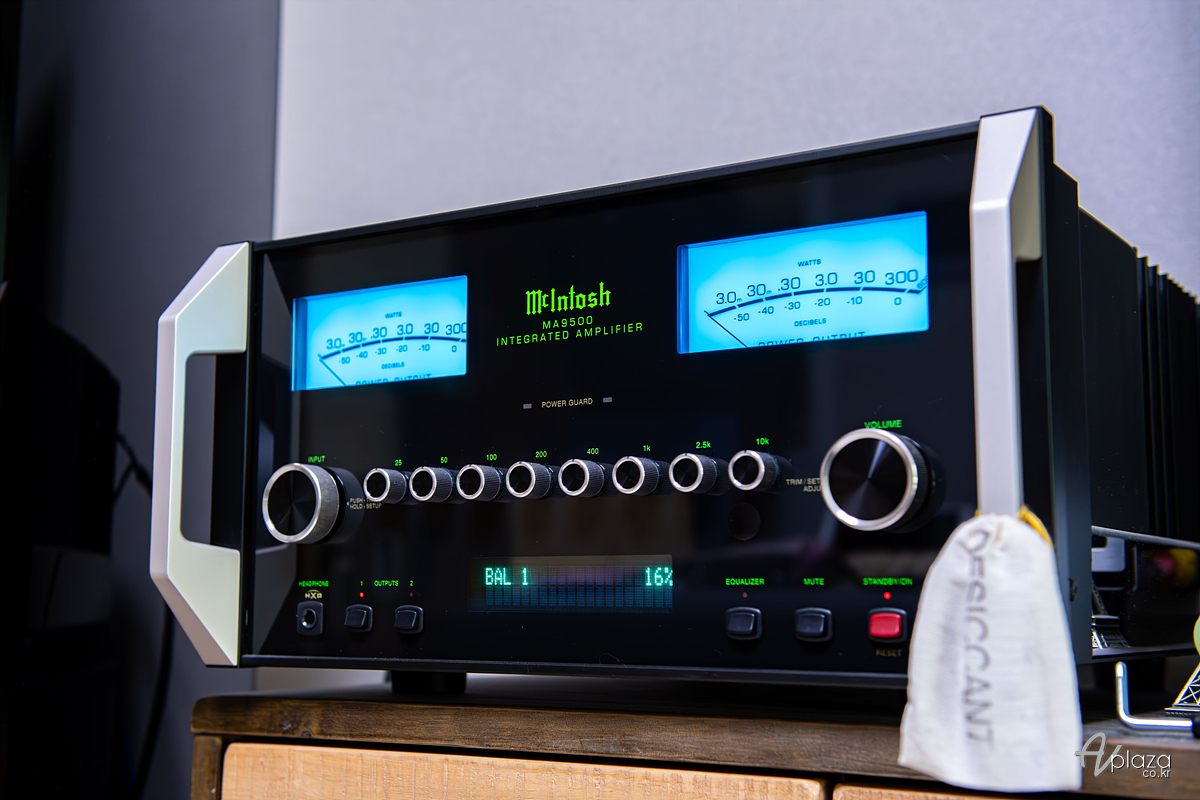

McIntosh MA9500

매킨토시 MA9500은 MA9000의 후속기종으로 다이내믹 헤드룸이 50% 증가하고 노이즈를 낮추기 위해 업그레이드 된 전원공급장치를 탑재하는 것이 특징입니다. 또한 다이내믹 레인지와 애곡을 개선한 DAC 모듈 DA2를 탑재합니다. MA9500은 채널당 300W의 출력을 제공하며, 10개의 아날로그 입력(XLR 밸런스×2, RCA 언밸런스×6, 로드 조정 가능한 MM/MC 입력×1)을 제공합니다. Ma9500의 톤 컨트롤은 8밴드를 지원하며, 주파수 범위에서 ±12dB(2dB 증분)의 수동 아날로그 조정을 제공합니다.

MA9500은 8밴드 톤 컨트롤을 지원합니다.

MA9500에는 쿼드 밸런스, 8채널, 32bit DAC를 특징으로 하는 업그레이드된 DA2 디지털 오디오 모듈을 탑재합니다. DA2 모듈은 오디오 전용 HDMI ARC(Audio Return Channel)을 비롯하여 동축(Coaxial)×2, 광(Optical)×2, USB Type-B×1 외에도 매킨토시의 독자적인 MCT(SACD 트랜스포트용) 입력을 제공합니다. USB 입력을 통한 DSD 재생은 DSD256에서 DSD512로 업그레이드되었습니다.

MA9500의 DAC 모듈은 DA2로 업그레이드 되었습니다.

매킨토시의 신제품에는 모두 부드럽고 안정적인 동작을 위한 강력한 제어 마이크로프로세서와 첨단 오디오파일 그레이드의 구성요소 및 여러 독자적인 자사의 기술을 탑재합니다. 또한 우수한 열 전도율과 방열 특성을 제공하는 매킨토시 모노그램 히트싱크(McIntosh Monogrammed Heatsink), 홈시어터와 통합할 수 있는 홈시어터 패스스루, HXD(Headphone Crossfeed Director)가 포함된 매킨토시의 헤드폰 앰프를 탑재합니다.

Esoteric K-01XD SE

에소테릭(Esoteric) K 시리즈 최상위 모델인 K-01XD SE는 새로운 디스크리트 클럭기술과 DAC의 아날로그 부분을 업그레이드하였습니다. 에소테릭의 강점인 드라이브 메커니즘의 새로운 플랫폼 ‘VRDS-ATLAS’를 탑재했으며, DAC는 플래그십 그란디오소(Grandioso)의 개발로 완전 자사 설계의 마스터 사운드 디스크리트 DAC(Master Sound Discrete DAC)를 탑재합니다. K-01XD에는 VRDS-ATLAS ‘ATLAS 01’을 탑재합니다.

K-01XD에 탑재된 VRDS-ATLAS ‘ATLAS 01’ 메커니즘

새로운 VRDS-ATLAS는 30년 이상 진화해온 VRDS 메커니즘의 새로운 플랫폼으로 그란디오소 P1X, 그란디오소 K1X에 채용한 레퍼런스 메커니즘입니다. K-01XD SE에는 전용 VRDS-ATLAS 메커니즘을 탑재한다. K-01XD SE에 탑재한 ATLAS 01은 상위모델과 동일한 20mm 두께의 브리지를 채용하였습니다. 높은 강성과 무게는 음질에 영향을 미치는 진동을 감쇠합니다. 턴테이블은 음질에 정평이 있는 두랄루민과 SS400 스틸 사이드 패널을 사용하여 전작인 VRDS-NEO 보다 대형화한 것이 특징입니다. 스핀들 베어링은 스틸 볼에 의한 접촉 드러스트 베어링을 채용하여 마찰과 회전 노이즈를 최대한 억제하였습니다.

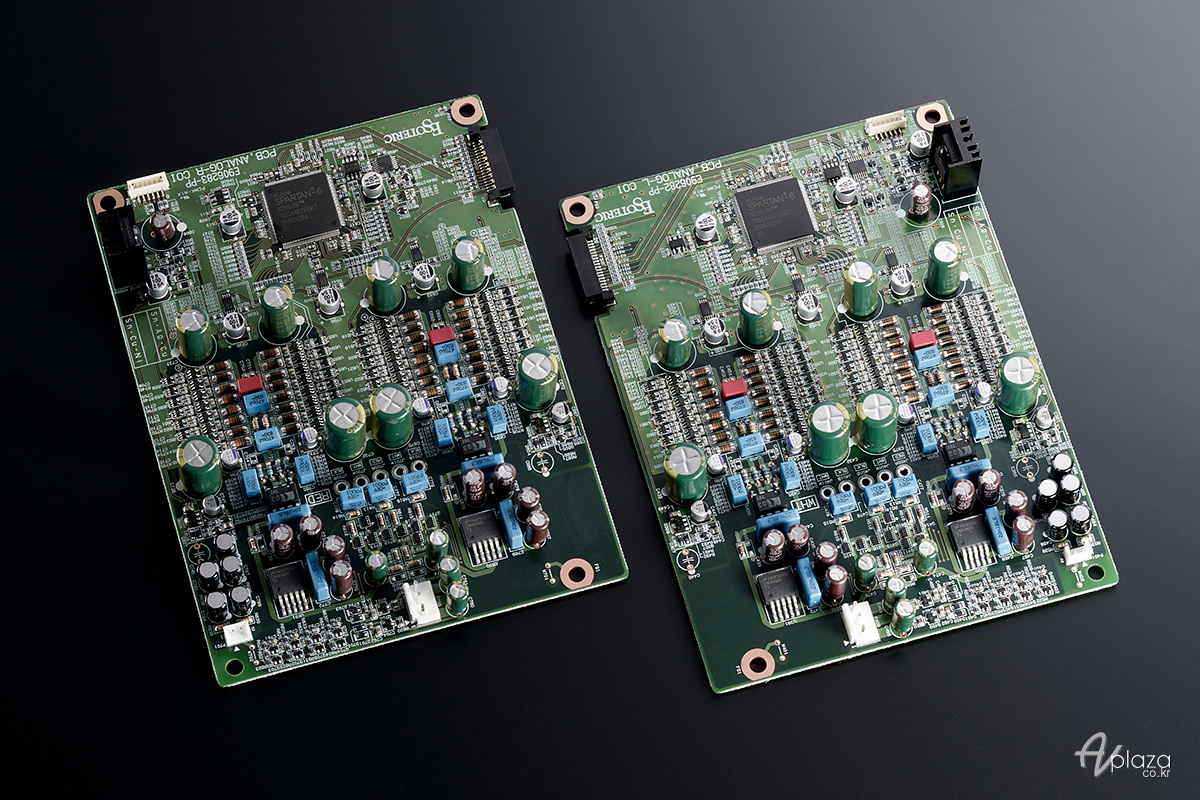

Esoteric Master Sound Discrete DAC

K-01XD SE에는 에소테릭이 기존 DAC IC를 사용하는 대신 완전히 새롭게 자사설계로 만든 ‘마스터 사운드 디스크리트 DAC’를 탑재하고 있습니다. 최상위 모델인 그란디오소 D1X D/A 컨버터에 처음 탑재하였으며, K-01XD에 탑재 된 버전은 그란디오소 K1X 버전의 설계를 이어받으면서도 회로구성을 단순화 한 것으로 고품질 D/A 변환 성능을 제공합니다. DAC는 채널당 32개 요소로 구성됩니다. 각 요소에는 클럭 드라이버, 논리 회로, 캐패시터, 저항 등의 부품으로 구성된 주요 부품은 32요소 분을 모두 독립 시키는 등 그란디오소 D1X에서 발전시킨 호화스러운 물량을 투입하여 음악의 에너지를 남김 없이 순수하게 출력하는 것이 특징입니다.

자체 개발한 64bit/512Fs 대응 ΔΣ 모듈레이터를 탑재했으며, DSD, PCM을 각각 최적의 재생을 위한 FPGA 디지털 프로세싱 알고리즘은 마스터 사운드 디스크리트 DAC를 위해 개발한 전용 알고리즘을 사용합니다.

Master Sound Discrete Clock

전원부도 대폭 강화되었습니다. 모두 4개의 대용량 토로이달 트랜스를 탑재하여 DAC 부의 좌우 채널, 메커니즘, 디지털 회로에 독립적으로 사용합니다. 전원 레귤레이터는 집적 회로를 사용하지 않은 디스크리트 구성으로 피드백 량을 최소화하는 ‘로우 피드백 DC 레귤레이터’를 채용하여 힘차고 개방감 넘치는 사운드를 재생합니다. 또한 총 71개(총 용량 1,850,000μF/1.85F) 슈퍼 커패시터를 탑재하여 저역의 해상도를 향상시켰습니다.

VRDS-ATLAS 메커니즘을 섀시 중앙에 배치하고 5mm 두께의 스틸 섀시에 고정했으며, 자사의 핀 포인트 풋의 3점 지지 방식을 사용하여 회전 메커니즘의 진동을 효과적으로 억제합니다. 섀시 내부는 더블 데크(2층) 구조로 주요 오디오 기판을 상단에, 전원회로와 트랜스는 하단에 배치하여 자속 누설이나 진동 등의 영향을 방지하고 전원공급 배선을 최소화하였습니다. 상단 패널은 나사를 조이지 않은 세미 플로팅 구조로 개방감 넘치는 사운드를 제공합니다.
