B&W 802 D4, 코드 울티마 PRE2, 에어(Ayre) 매칭의 하이파이 시스템

오늘 소개하는 설치기는 경기도 수원시 영통구에 거주하시는 고객님의 하이파이 시스템입니다.

고객님은 새롭게 하이파이 시스템의 구축을 원하셨습니다. 제품 선택을 위해 AV 플라자에 방문하시어 여러 제품을 청음하신 후 최종적으로 시스템을 결정하셨습니다. 전체 시스템은 거실에 설치하였습니다.

설치에는 영국을 영국을 대표하는 스피커 제조사 B&W(Bowers & Wilkins) 800 시리즈 다이아몬드(800 Series Diamond) 제품 중 802 D4와 영국 하이파이 제조사 코드 일렉트로닉스(Chord Electronics) 울티마 PRE2(Ultima PRE2) 프리앰프, 미국 하이파이 제조사 에어(Ayre) MX-R Twenty 모노블럭 파워앰프를 매칭하였습니다. 디지털 소스기기는 하이파이로즈(Hifirose) RS130 네트워크 트랜스포트와 RD160 DAC를 사용하였습니다. 오디오랙은 노스톤(NorStone) 스파이더(Spider) 시리즈를 사용하였습니다.

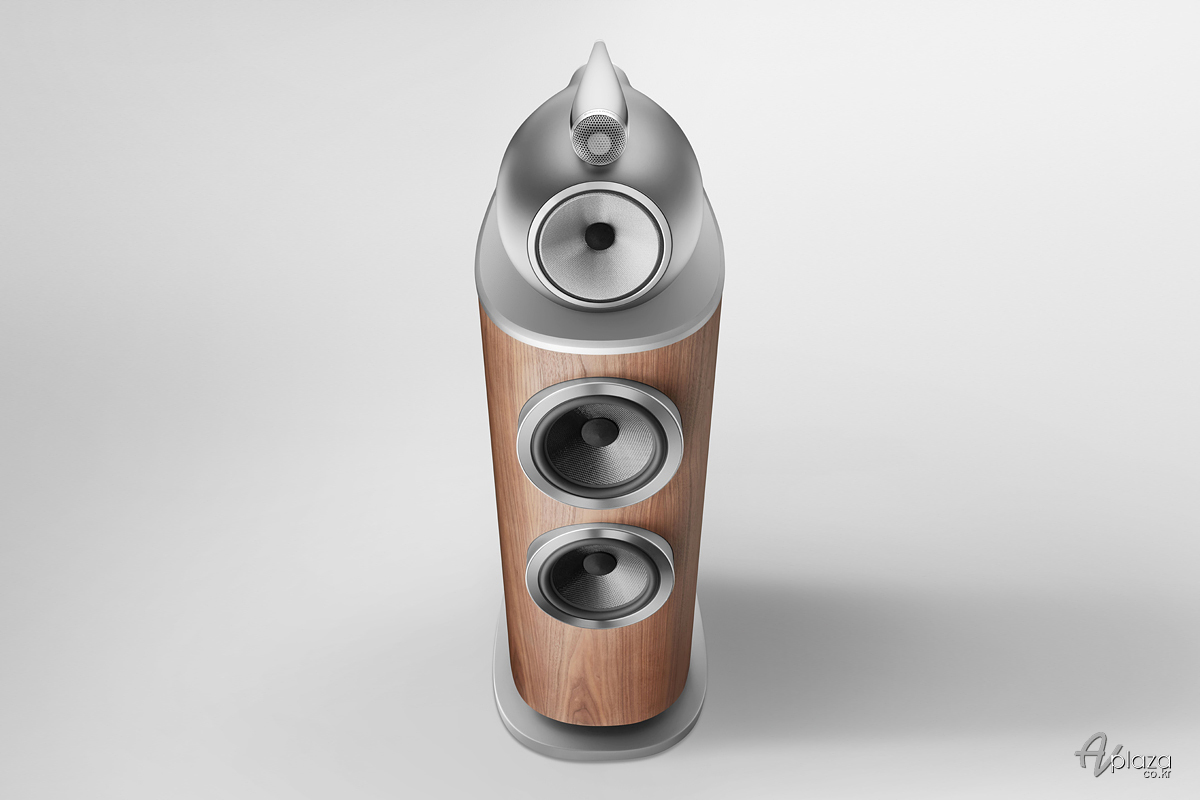

Bowers & Wilkins 802 D4

B&W 802 D4는 800 시리즈 다이아몬드 D4 시리즈 중 두 번째 제품으로, 상위모델인 801 D4의 특징과 장점을 그래도 이어받으면서도 가정에서 운용하기 쉽도록 크기와 베이스 드라이버 유닛의 크기를 살짝 줄인 제품입니다. 전작인 800 시리즈 다이아몬드 D3에서도 802 D3가 가장 많이 판매되었던 만큼, 800 시리즈 다이아몬드 D4 제품군에서도 많은 사랑을 받고 있는 제품입니다.

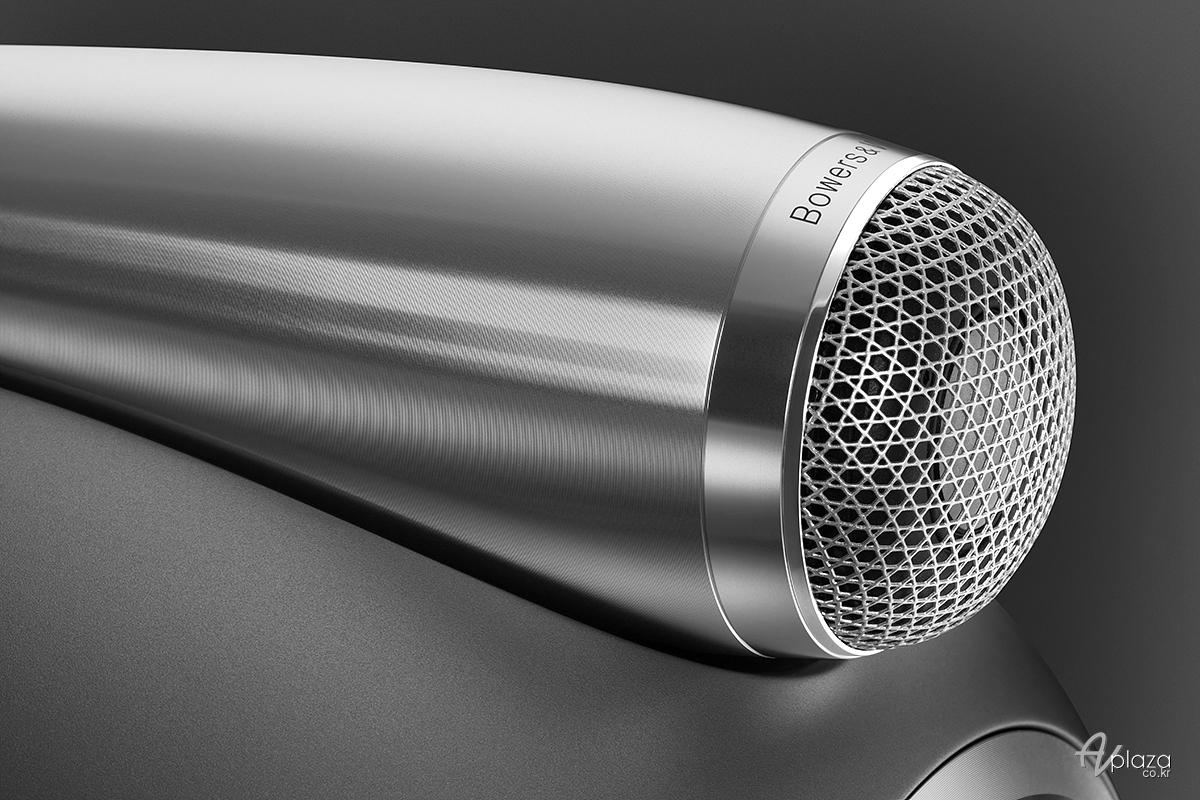

B&W 802 D4는 800 시리즈 다이아몬드가 제공할 수 있는 모든 기술력을 집약한 제품입니다. 802 D4의 트위터 온 탑(Tweeter-on-Top) 하우징이 새로워졌으며, 더욱 길어진 튜브로딩 시스템을 사용하여 고역 재생 시 더욱 개방적인 사운드를 재생합니다. 802 D4에 탑재된 알루미늄 터빈 헤드는 전작인 800 시리즈 다이아몬드 D3를 더욱 개선하여 불필요한 공진을 억제하는데 심혈을 기울였습니다. 또한 새로운 캐스트 알루미늄 탑 섹션과 영국 코널리(Connolly)와 협업으로 제작한 가죽마감을 사용한 것이 특징입니다. 에어로포일 콘(Aerofoil Cone) 베이스 드라이버는 모터 시스템을 수정하고 최적화하였으며, 새로운 공명방지 플러그(Anti-Resonance Plug)를 장착합니다.

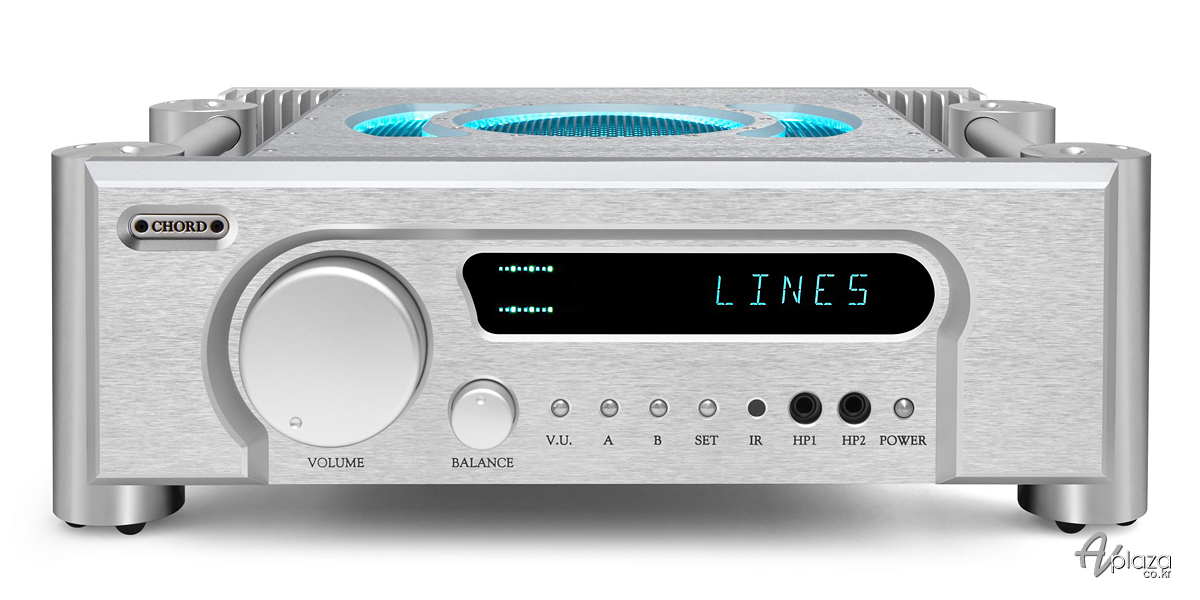

Chord Electronics Ultima PRE2

코드 일렉트로닉스의 울티마 프리2는 CPA 5000을 대체하는 후속기종으로 울티마2(Ultima 2), 울티마3(Ultima 3) 파워앰프와 완벽한 조화를 이루는 제품입니다. 울티마 프리2는 볼트를 사용하지 않은 페시아를 재설계하여 탁월한 외관을 자랑하며 28mm 두께의 항공기 등급 알루미늄 전면패널을 갖췄습니다. 또한 레퍼런스 레벨 프리앰프로 자사의 표준 프리앰프보다 훨씬 더 큰 섀시를 사용합니다. 울티마 프리2는 자체 개발한 초고주파 전원공급장치 및 초 저 노이즈 회로를 갖춰 -130dB 미만의 놀라운 노이즈 플로어 성능을 제공합니다.


Ayre MX-R Twenty

에어 20주년 기념모델로 발매한 MX-R Twnety 레퍼런스 파워앰프는 지난 2006년 충격적인 데뷔 후 오랫동안 호평을 받아온 에어 레퍼런스 1호기 ‘MX-R’의 특징을 이어받아 새로운 MX-R Twenty로 다시 태어났습니다. 두꺼운 알루미늄 블록의 정밀 절삭 가공한 섀시, 히트싱크를 일체화한 독특한 모노코크 아키텍쳐, 에어 전통의 제로 피드백 풀 밸런스 구성 등을 전례 없는 수준으로 향상시킨 독자기술 ‘이퀴록’ 게인 회로를 탑재하였습니다. 게인 스테이지의 이퀴록을 구성하여 전류회로를 최적화하고 출력 스테이지에는 ‘더블 다이아몬드 회로’를 탑재하여 스피드와 위상특성을 개선하고 구동능력을 강화하였습니다.

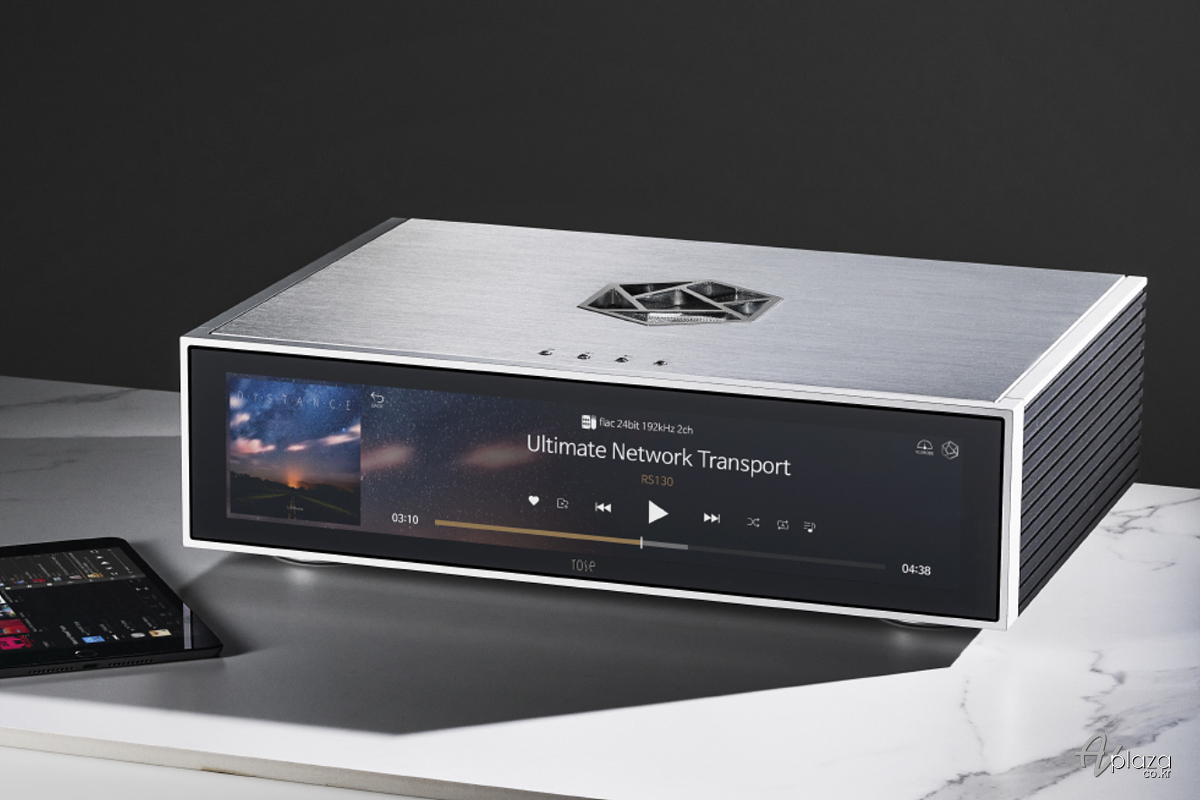

Hifirose RS130

하이파이로즈 RS130은 외장 DAC와 디지털 방식으로 연결하여 사용할 수 있는 네트워크 트랜스포트입니다. 광네트워크 및 USB를 탑재하여 디지털 노이즈를 차단하고, 고정밀 OCXO 클럭과 안정적인 디지털 출력을 위해 최적화설계를 한 것이 특징입니다. RS130은 외부 마스터 클럭입력을 지원하며 최고 수준의 음질로 네트워크 오디오를 즐길 수 있습니다. RS130은 다년간 축적한 하이파이로즈의 설계 노하우와 플랫폼을 기반으로 개발한 첫 번째 네트워크 트랜스포트입니다.

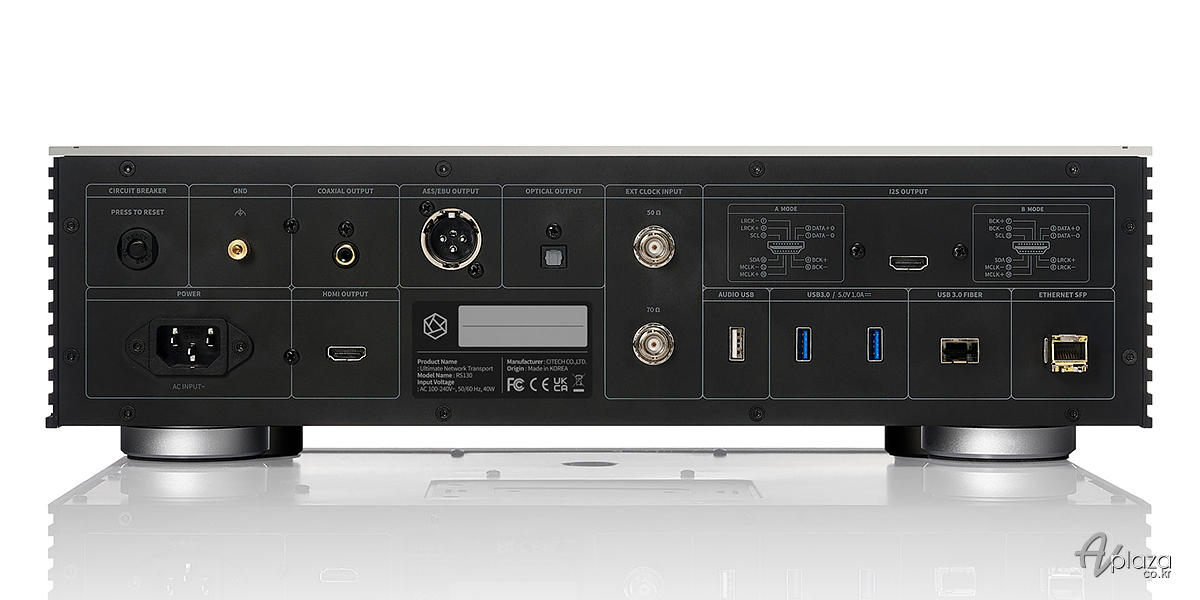

RS130 후면

RS130은 상단 크리스털 버튼 적용 및 벤틸레이션 홀 등을 통해 심미적으로 완성도 높은 디자인을 제공합니다. 또한 미세한 진동을 최소화한 특수 가공 알루미늄 섀시를 사용하고 상단의 벤틸레이션 홀을 통해 효율적인 열 방출 설계를 통해 진동과 발열을 효과적으로 억제하였습니다. 안정적인 작동과 전원 노이즈를 최소화할 수 있도록 대용량 슈퍼 커패시터를 사용한 리니어 전원부를 탑재하였습니다. 또한, 더욱 업그레이드된 해상도의 풀 터치 LCD 디스플레이를 탑재하여 앨범아트 및 영상의 화질을 끌어올렸습니다.

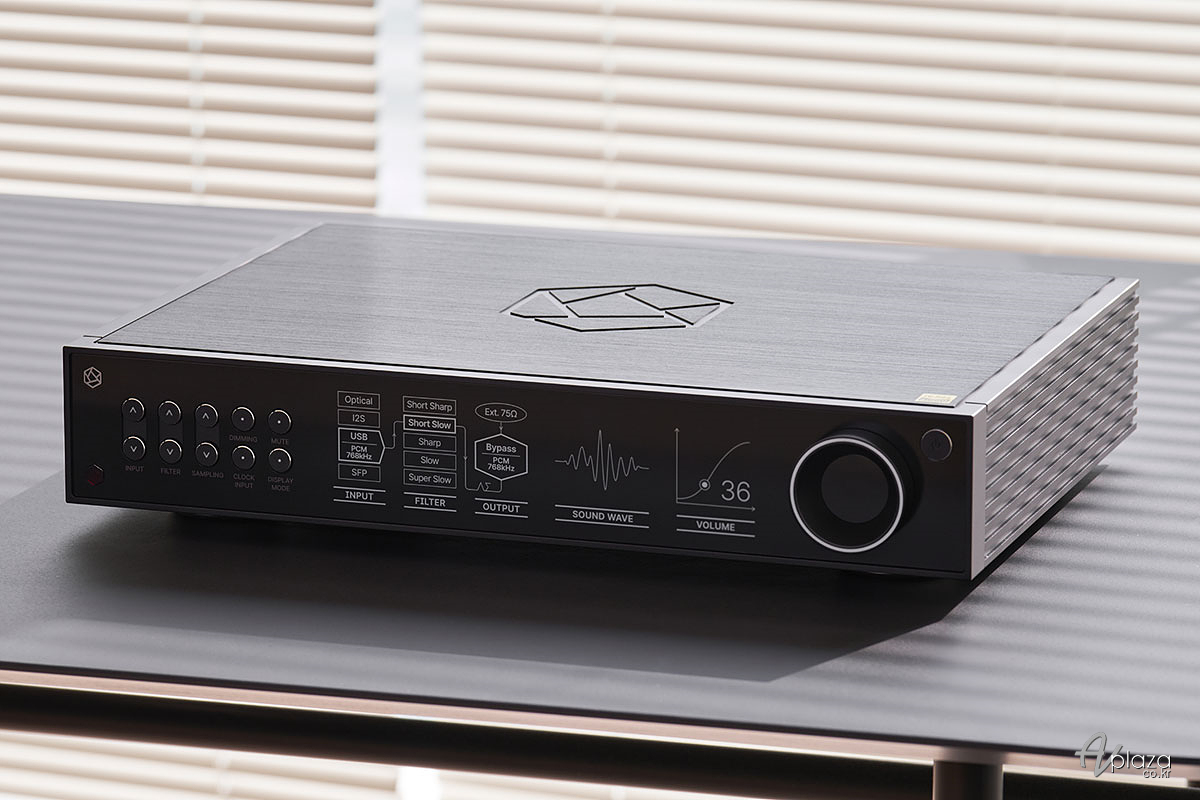

Hifirose RD160

RD160은 독자적으로 개발한 첨단 기술들을 적용하여 설계하였습니다. 세련된 메탈릭 케이스에 디지털 신호의 처리과정과 상태를 직관적으로 시각화한 히든 스크린을 통합하고, 노브와 버튼을 히든스크린에 실시간으로 상호 작용하게 만들어 현대적 감각과 우아함을 구현해 낸 것이 특징입니다. RD160은 신호처리의 출발점인 디지털 스테이지에 자체 개발한 ROSE DPC(Digital Processing Core) 모듈을 적용하였습니다. 이 모듈은 입력된 신호를 고정밀 OCXO 클럭에 동기화하여 I2S 신호로 정렬하고, 록킹(Locking) 프로세스를 적용하여 지터를 최소화하여 디지털 신호의 품질을 극대화하고 자연스럽고 깨끗한 사운드를 구현합니다.

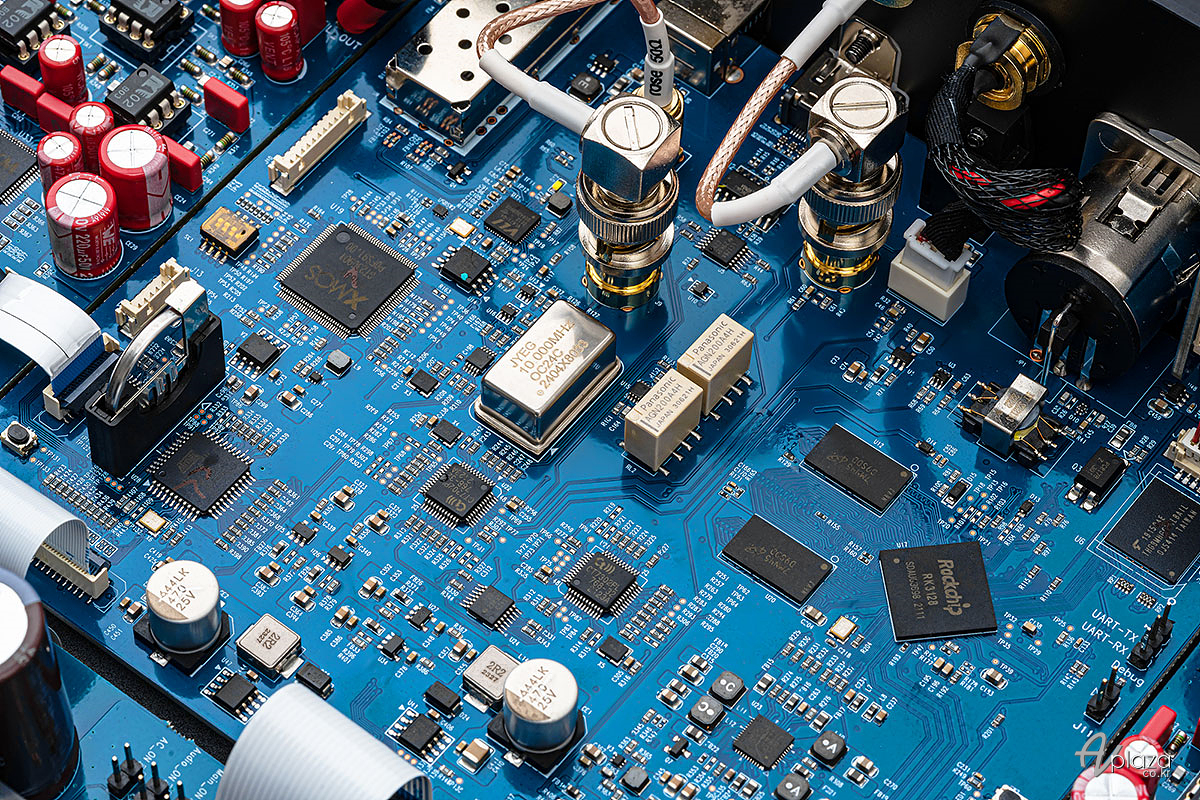

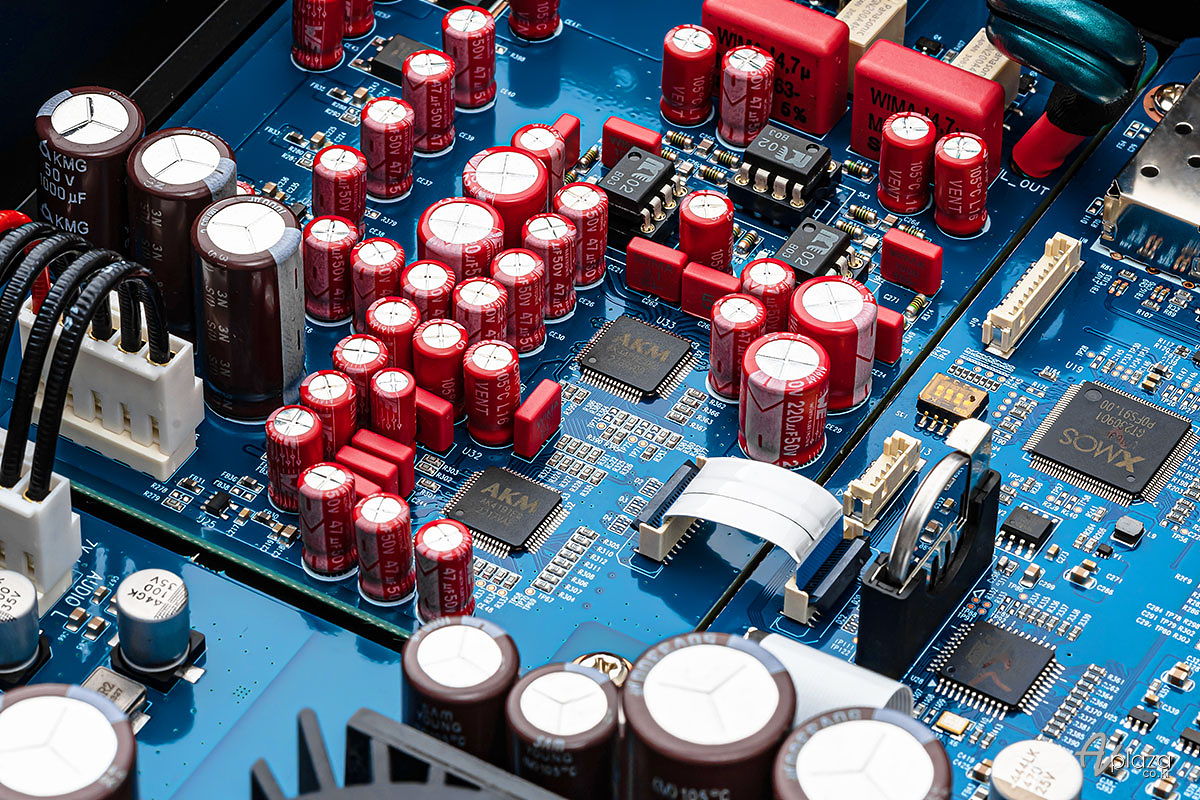

하이파이로즈 RD160 내부

DAC 모듈과 아날로그 출력단은 ROSE CIM(Completely Isolated & Moduled) 아키텍처를 기반으로, 가능한 모든 단계에 완전한 아이솔레이션과 모듈화를 이루어 냈습니다. DAC 모듈은 디지털 필터링과 델타-시그마 변환 단계를 처리하는 칩과 디지털-아날로그 변환을 수행하는 칩으로 구성된 2칩 솔루션으로, 디지털과 아날로그를 구조적으로 분리하고 해당 모듈과 아날로그 스테이지는 풀 밸런스드로 좌우 대칭 설계하여 상호 프로세싱 및 채널 간 노이즈를 원천적으로 차단하고 신호대 잡음비(SNR)와 다이내믹 레인지(DNR)를 높였습니다.


RD160은 AKM AK4499EX, AK4191 DAC를 탑재합니다.

전원부 역시 3개의 커스텀 리니어 전원공급장치를 사용하여 디지털 스테이지와 좌우 아날로그 스테이지에 각각 독립적으로 전원을 공급하는 방식을 채택하였습니다. 이를 통해 각 단계의 전력 요구 사항에 맞춰 전원을 안정적으로 공급할 뿐 아니라 상호 간섭과 크로스토크를 최소화하여 DAC의 다이내믹 레인지와 해상도를 높여 음장의 공간적 특성을 극대화시켜 한층 더 몰입감 있는 사운드를 구현합니다. 최종 출력단인 아날로그 스테이지에는 NRA(Noise Reduction Analog) 필터를 적용하여 전대역에 걸쳐 롤 오프 없이 고정된 주파수 특성을 구현했다. 이를 통해 초 저음역대부터 초 고음역대까지 고음질 음원에 담긴 원음 정보를 명료하고 충실하게 전달합니다.


RD160은 고정밀 OCXO 클럭을 탑재합니다.

이외에도 광 USB 입력(SFP)과 고정밀 OCXO 클럭을 활용하여 소스기기로부터 발생하는 디지털 노이즈를 차단하고 안정적인 디지털 출력을 최적화하였습니다. 내부 선재로는 전도율이 높은 고순도 무산소동(OFC)과 고순도 단결정 무산소동(OCC) 케이블을 사용하여 신호의 감쇠 및 왜곡 없이 높은 순도로 전달합니다.

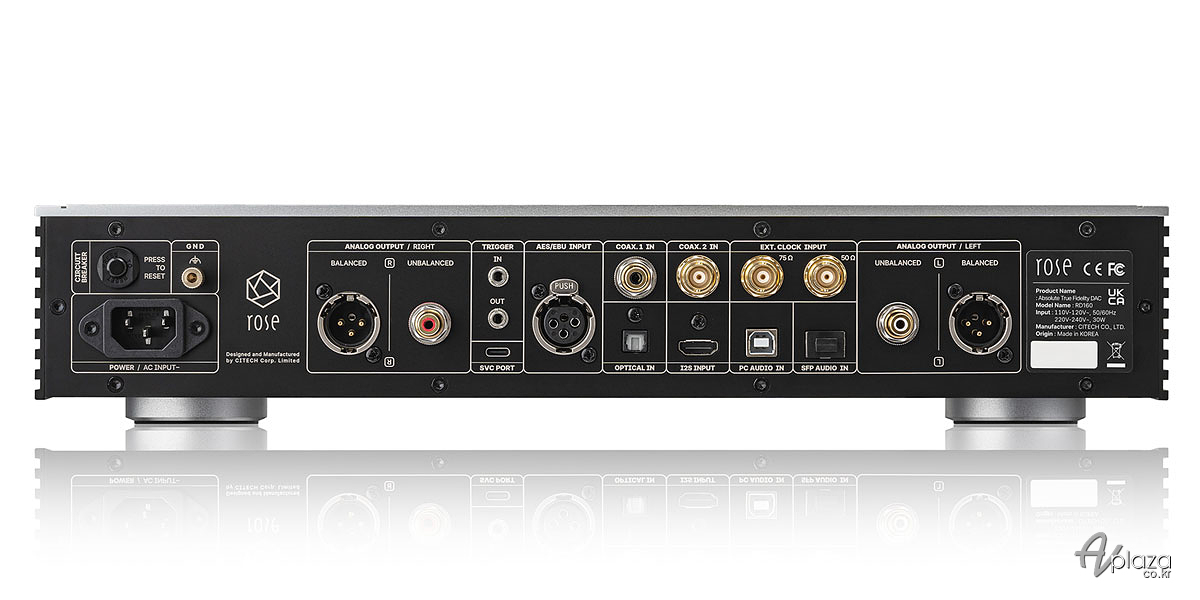

RD160 후면. 다양한 입출력단자를 제공합니다.

전면 우측에 위치한 노브를 통해 볼륨을 조정할 수 있어 파워앰프에 직접 연결할 수 있으며, 프리아웃 레벨을 1V~9V 범위로 자유롭게 설정하여 현존하는 모든 앰프와 클리핑 걱정 없이 사용할 수 있습니다. 업샘플링은 BYPASS, TO PCM, TO DSD, UPSAMPLING의 네 가지 옵션을 제공하며, PCM 32bit/768kHz, DSD 512(22.6MHz)까지 재생을 지원합니다. 또한 임펄스 응답이 서로 다른 여섯 가지 유형의 디지털 필터를 제공하여 선호하는 음색을 선택하여 사용할 수 있습니다.

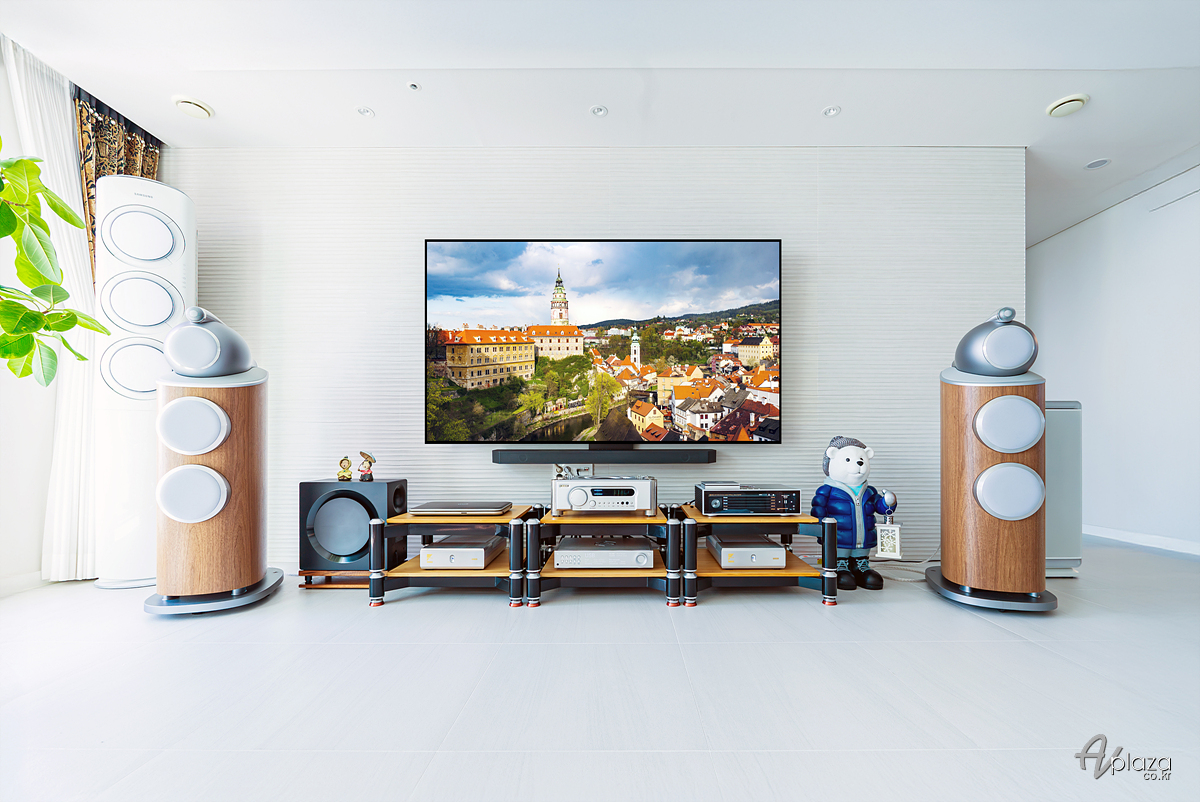

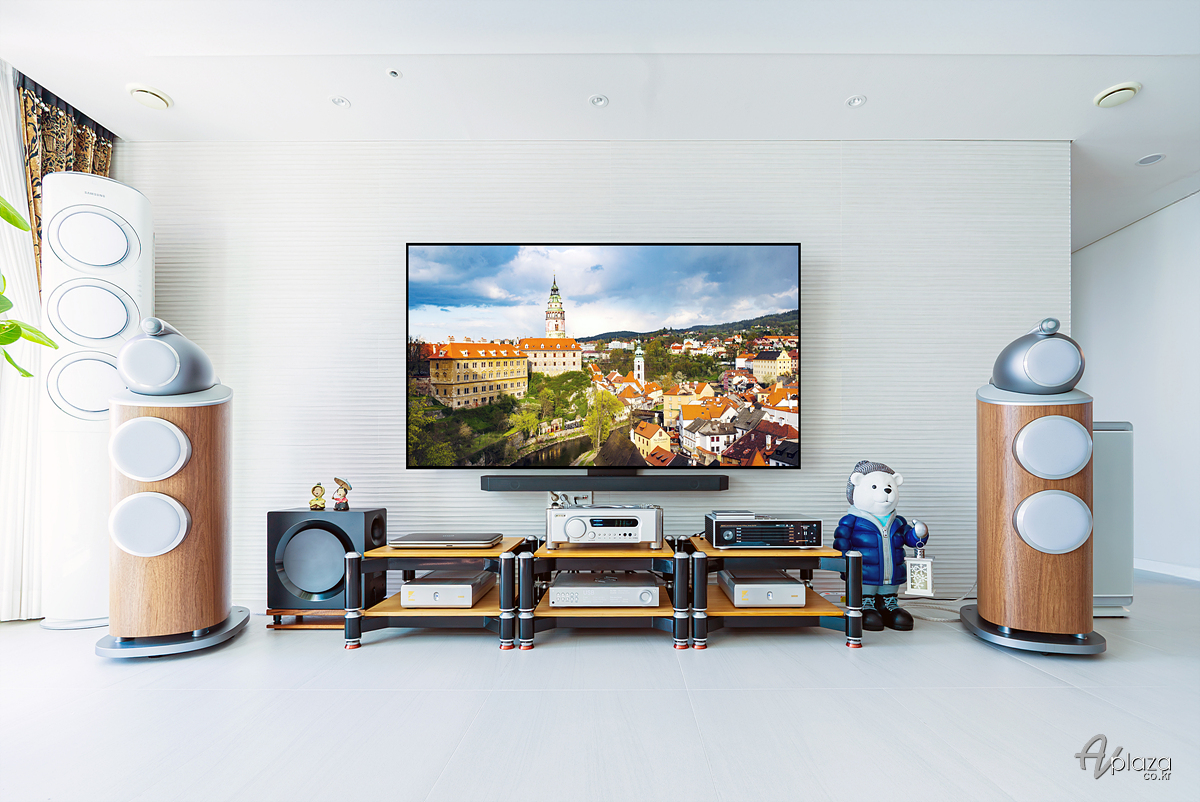

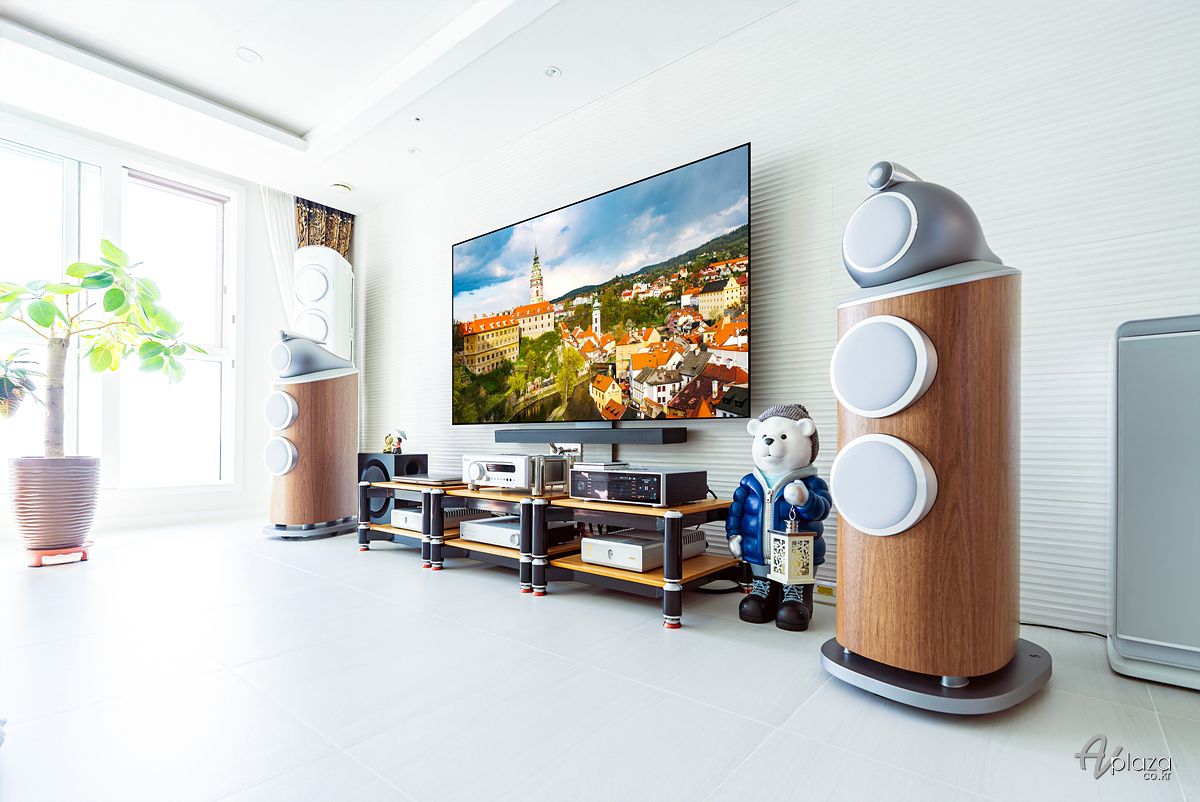

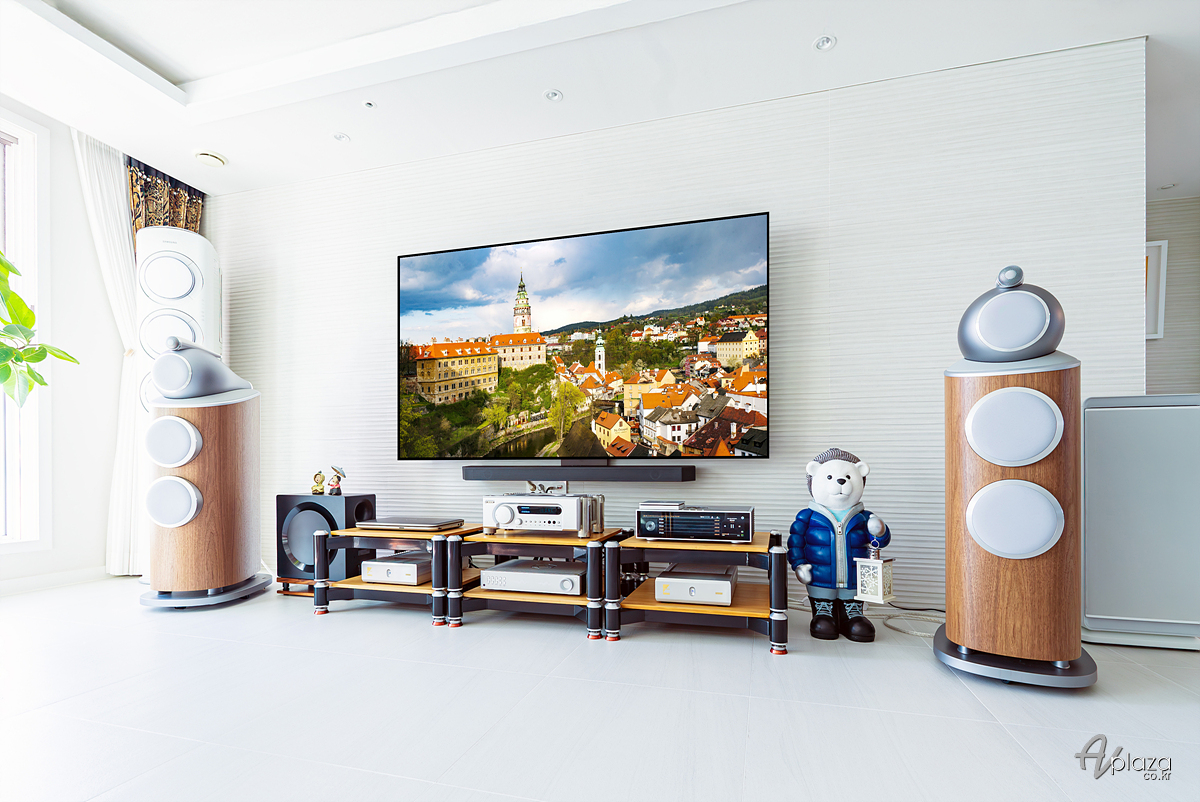

모든 설치를 마친 전체 시스템의 모습입니다. 시스템은 거실에 설치하였습니다.

고객님은 새롭게 하이파이 시스템의 구축을 원하셨으며, B&W 802 D4와 코드 그리고 에어 매칭을 선택하셨습니다.

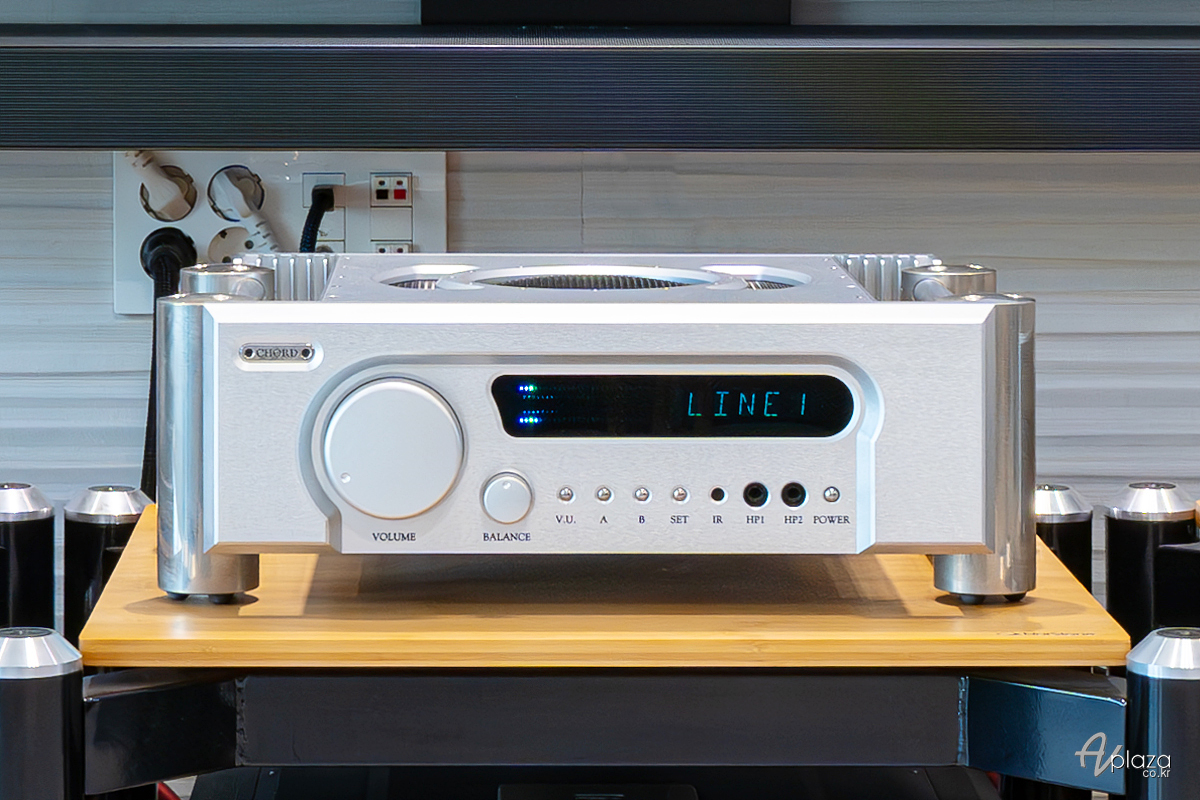

코드 일렉트로닉스 울티마 프리2 프리앰프의 모습입니다.

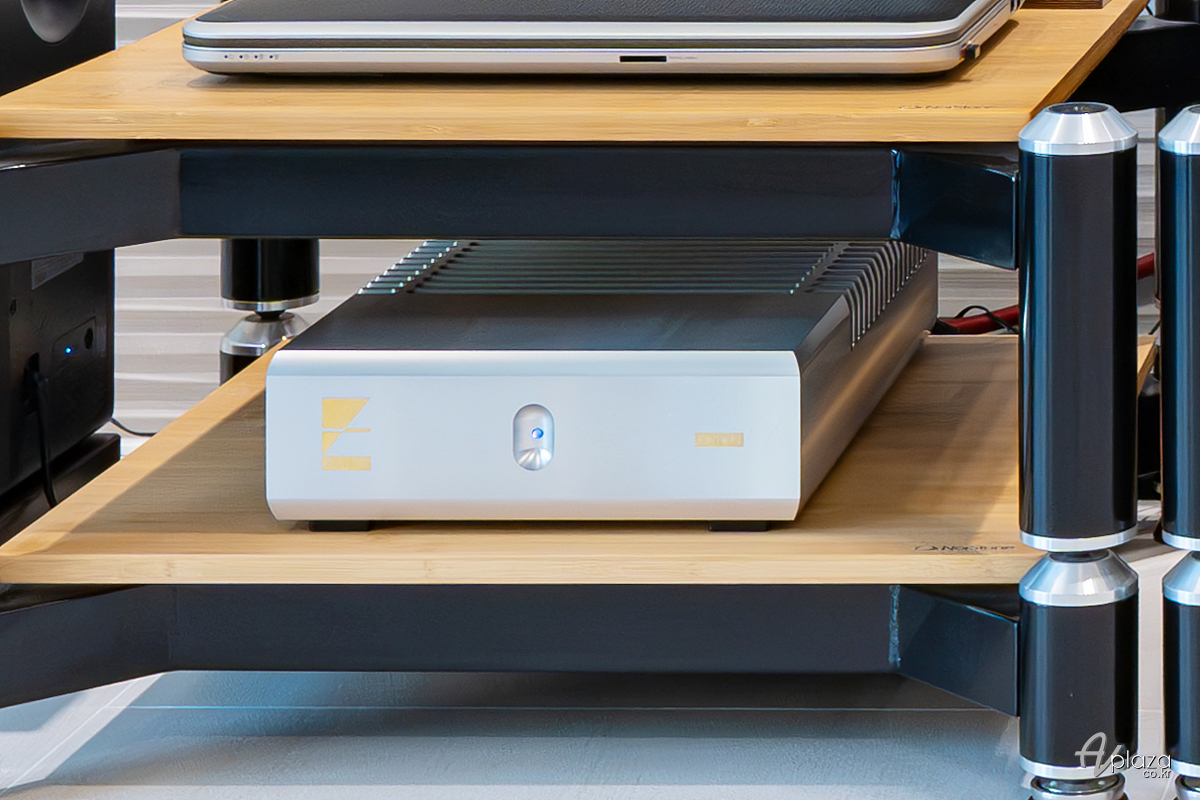

에어 MX-R 트웬티 모노블럭 파워앰프의 모습입니다.

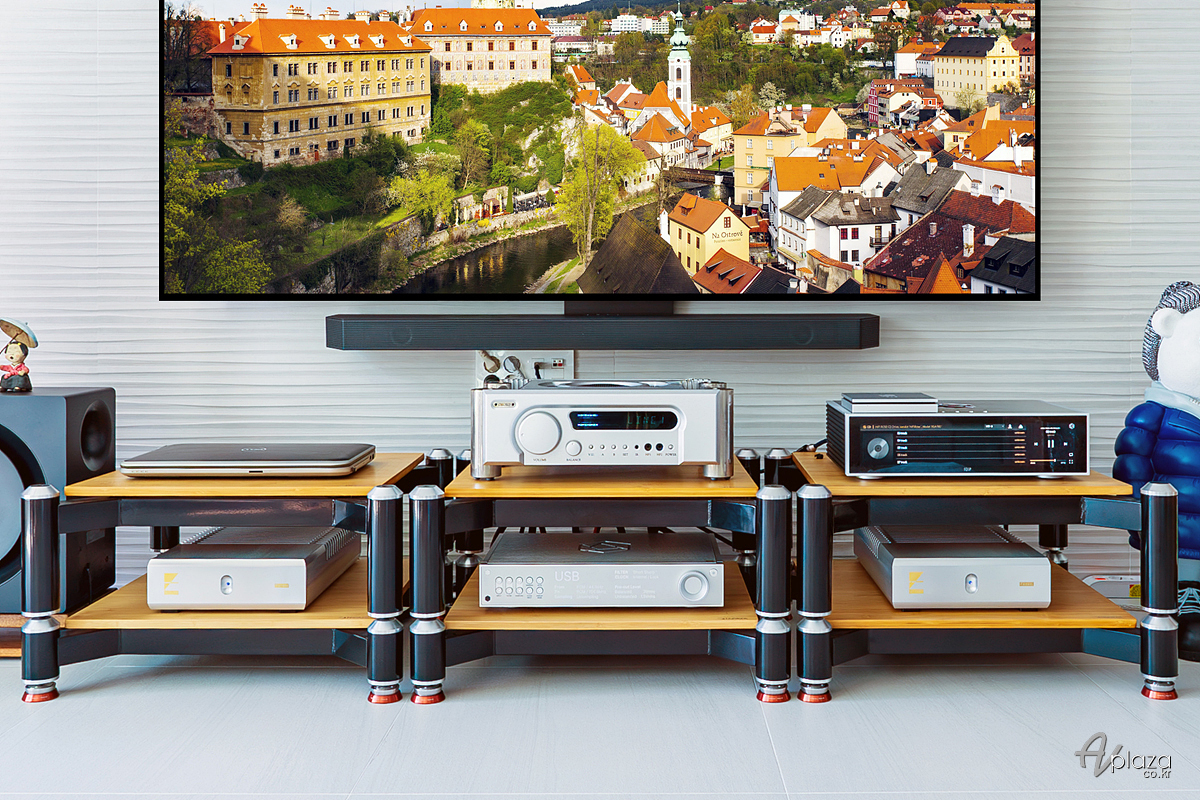

설치를 마친 전체 기기들의 모습입니다.

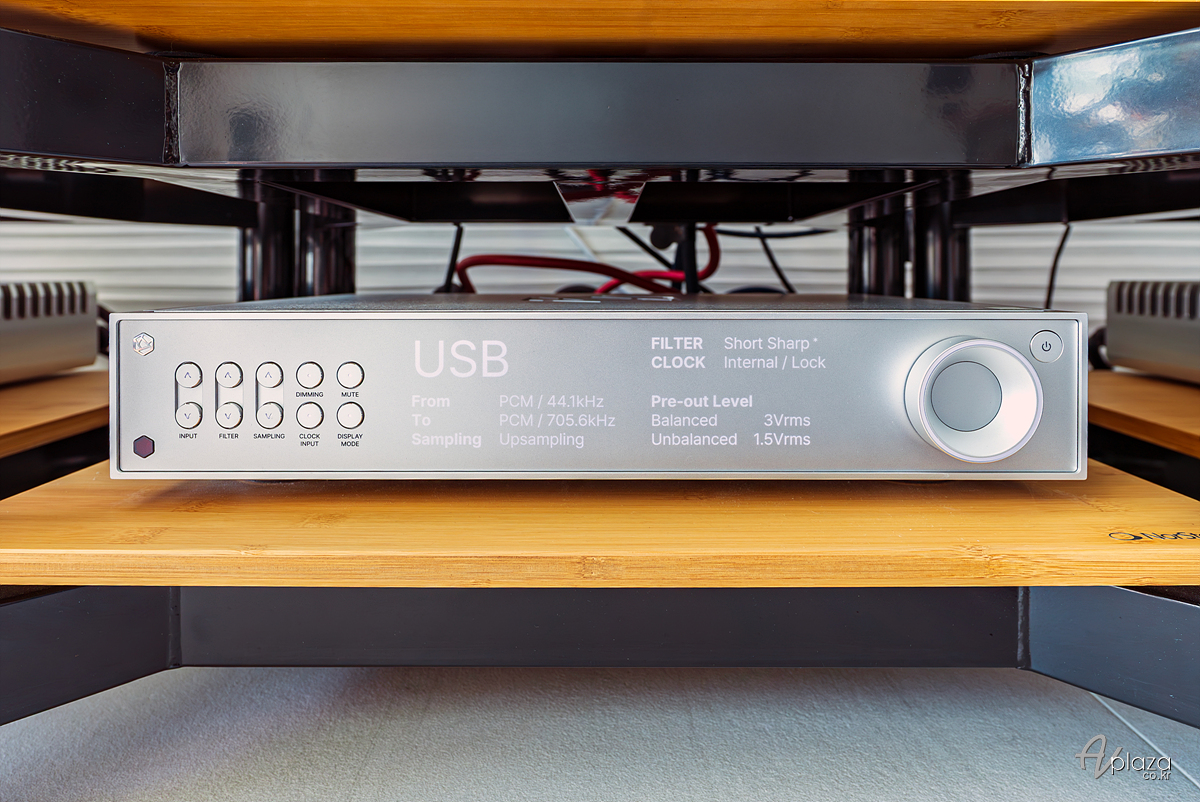

하이파이로즈 RD160 DAC의 모습입니다.

하이파이로즈 RS130 네트워크 트랜스포트의 모습입니다.

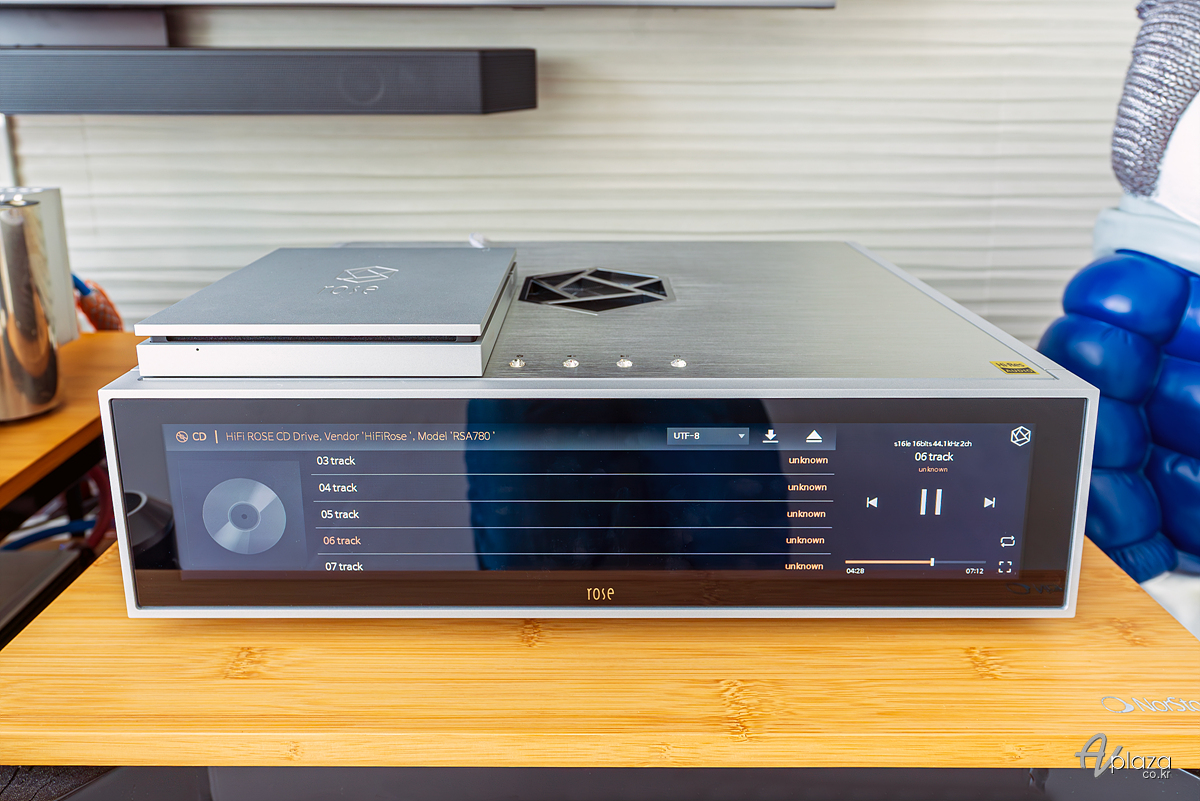

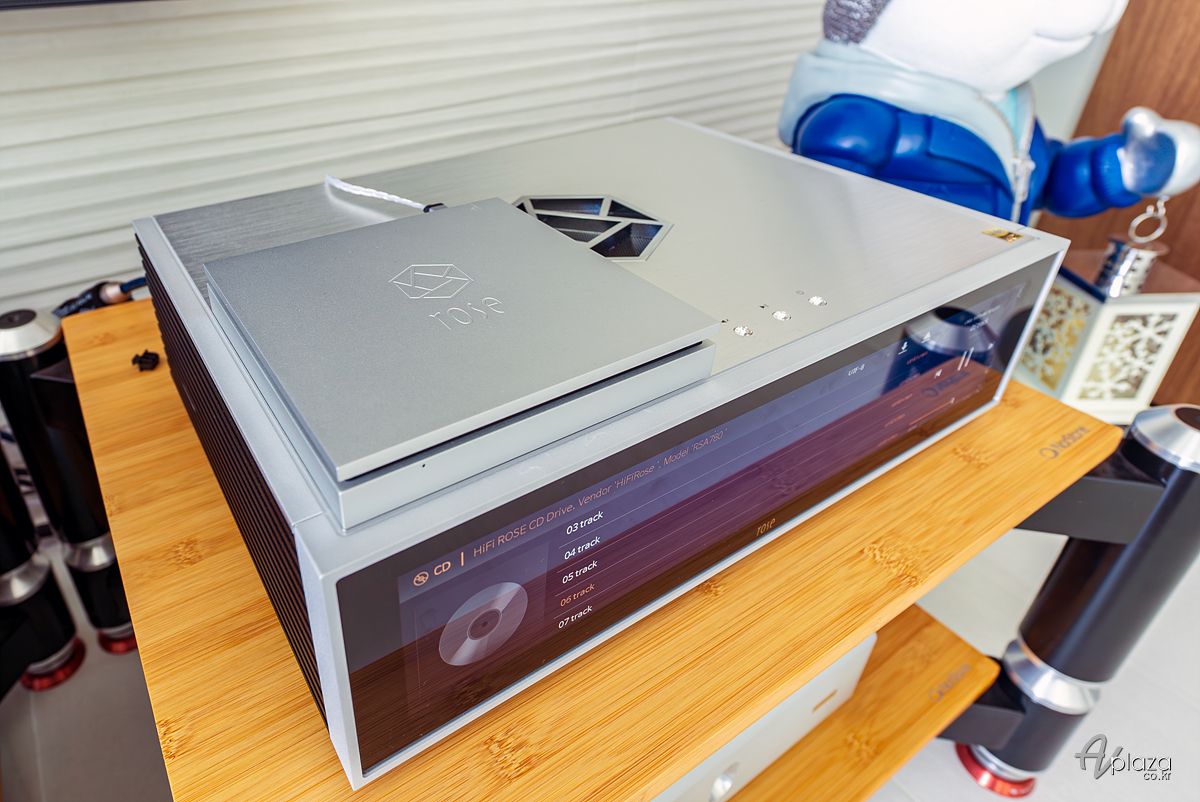

고객님은 하이파이로즈 RSA780 CD 드라이브를 추가하여 CD 플레이어로 사용하길 원하셨습니다.

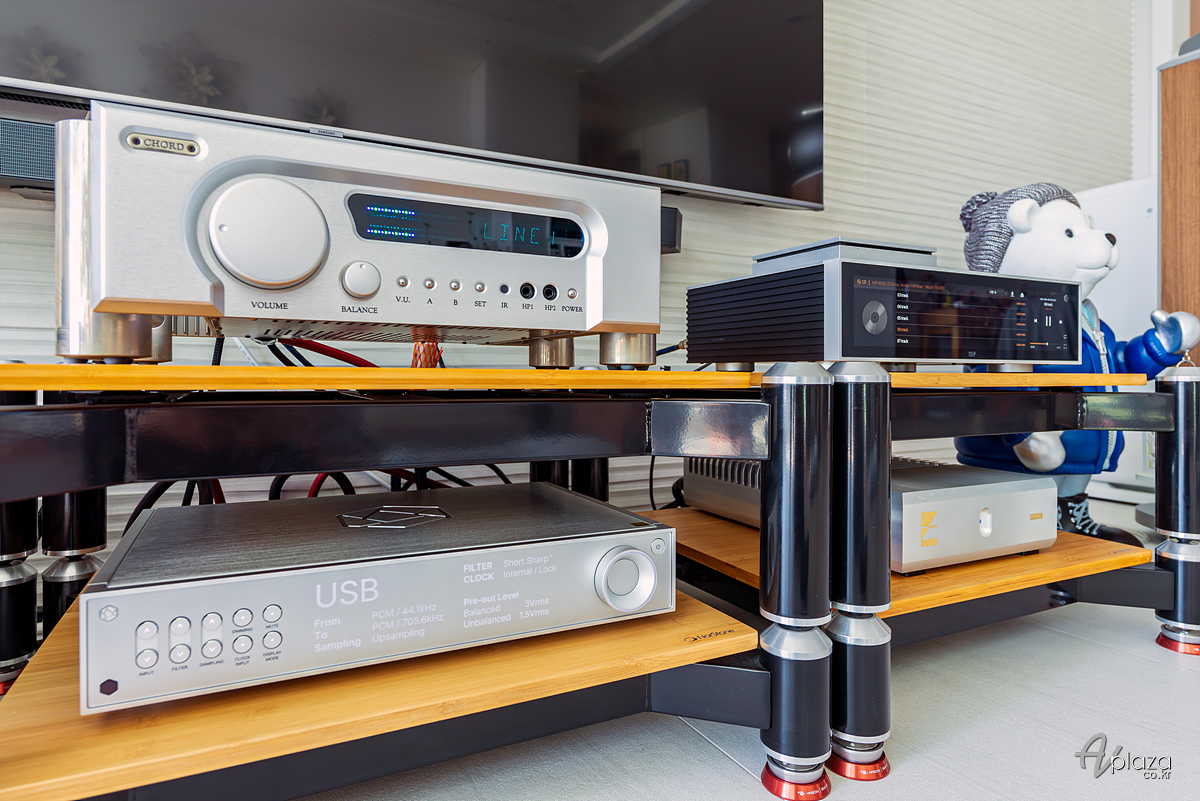

모든 설치와 세팅을 마친 전체 기기들의 모습입니다.

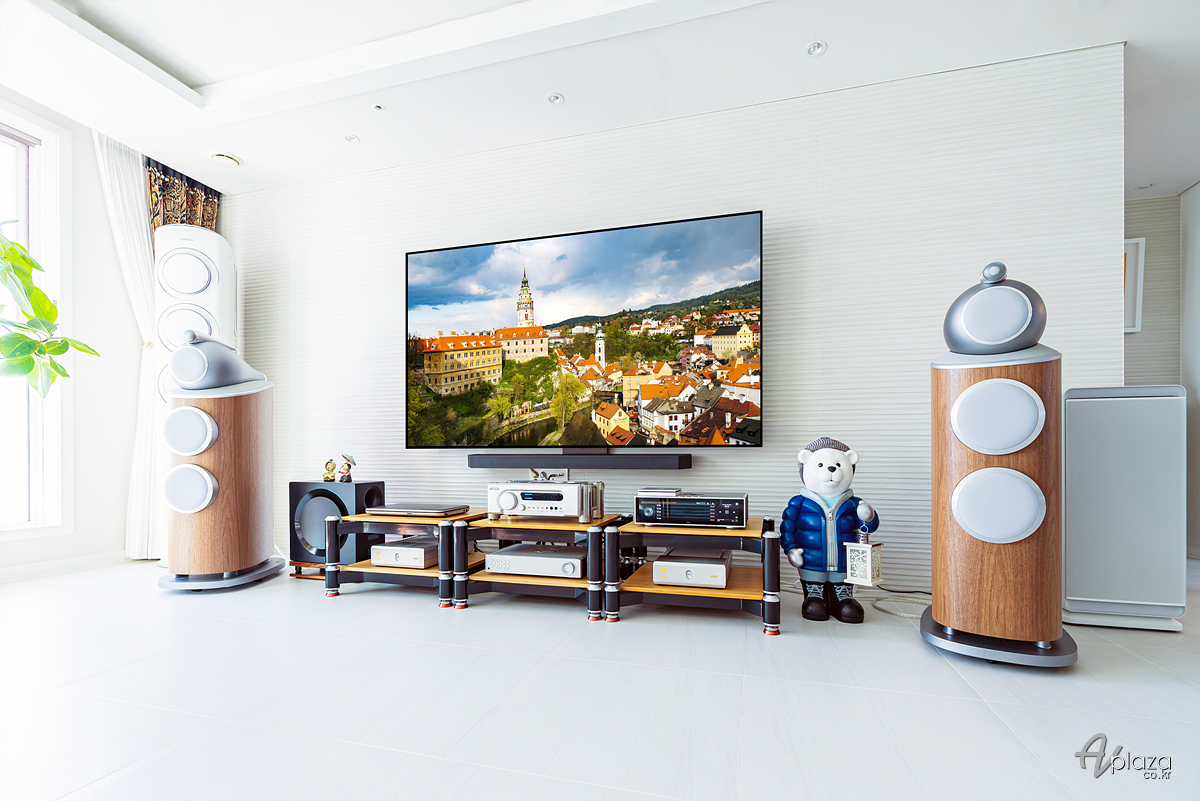

모든 설치와 세팅을 마친 전체 시스템의 모습입니다.

모든 설치를 마치고 청음 중인 시스템. 고객님은 새롭게 구축하신 하이파이 시스템에 무척 만족하셨습니다.
