오늘 소개하는 설치기는 충청북도 오창에 거주하시는 고객님의 홈시어터 시스템입니다.

고객님은 이사와 함께 전용룸에 사용할 홈시어터 시스템의 구축을 원하셨습니다. 제품 선택 및 컨설팅을 위해 AV 플라자에 방문해 주셨으며, 여러 제품의 청음 및 상담으로 최종 시스템을 결정하셨습니다. 전체 시스템은 전용공간에 설치하였습니다. AV 플라자는 인테리어 시공단계부터 참여하여 스피커 레이아웃, 각종 배선 등의 작업을 진행하였습니다.

설치에는 영국 스피커 제조사 PMC 스피커(PMC Speaker) 팩트(fact) 시리즈 제품 중 팩트 12 시그니처(fact.12 Signature)를 프런트 스피커로, 프로페시(Prophecy) 시리즈 제품 중 프로페시 C(ProphecyC)를 센터스피커로, 리어 및 오버헤드 스피커는 매립형 스피커 Ci 시리즈 제품 중 Ci30을, 서브우퍼는 SVS SB2000 Pro를 사용하였습니다.

AV 앰프는 마란츠(Marantz) 플래그십 AV 프로세서 AV10과 멀티채널 파워앰프 AMP10을 사용하였습니다. 홈시어터용 소스기기는 애플 TV 4K(Apple TV 4K), 하이파이용 아날로그 소스기기로 테크닉스(Technics) SL-1300G 턴테이블과 오토폰(Ortofon) 카덴자 블랙(Cadenza Black) MC 카트리지 그리고 포노앰프는 레가(Rega) 아리아 MK3(Aria MK3)를 사용하였습니다.

대화면을 투사를 위해 엡손(Epson) EH-LS12000B 프로젝터와 스튜어트(Stewart) 130인치 액자형 스크린 스튜디오텍(Studiotek) 130 G4를 사용하였습니다. 오디오랙은 코디아(Codia) 스테이지 3000 트리오(Stage 3000 Trio)를 사용하였습니다.

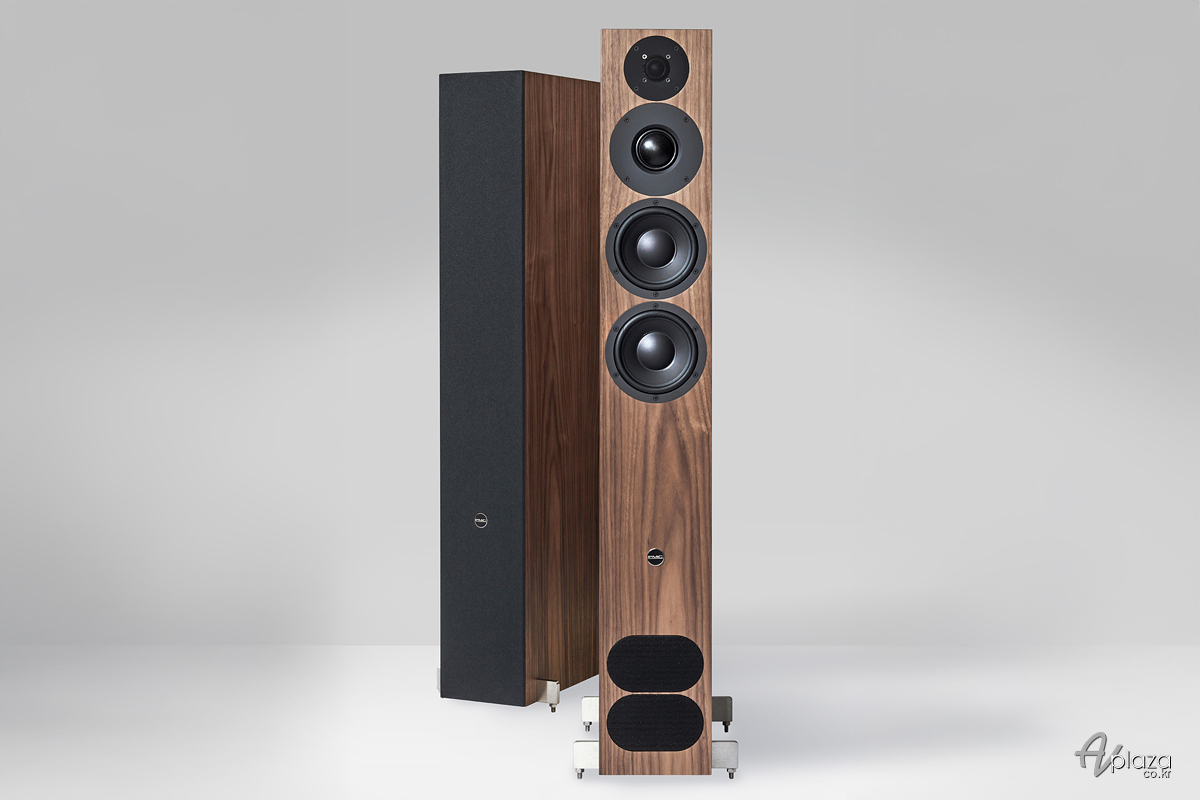

PMC fact.12 Signature

PMC 팩트 시리즈는 총 3종으로 구성되어 광범위한 하이파이 니즈에 를 커버합니다. 원래는 2010년대 초에 등장한 시리즈로, fact.3 스탠드마운트 스피커, fact.8 플로어스탠더 그리고 최상위 모델인 fact.12 타워형 스피커로 구성되었습니다. 그러나 시간이 흐르면서 fact.3는 단종되었고, fact.8과 fact.12는 시그니처(Signature) 버전으로 업그레이드 되었습니다. 또한 fact.12 시그니처가 갖고 있던 최상위 모델의 자리를 완전히 새로운 차원의 성능을 염두에 두고 설계된 페네스트리아(Fenestria)에게 넘겨주었습니다.

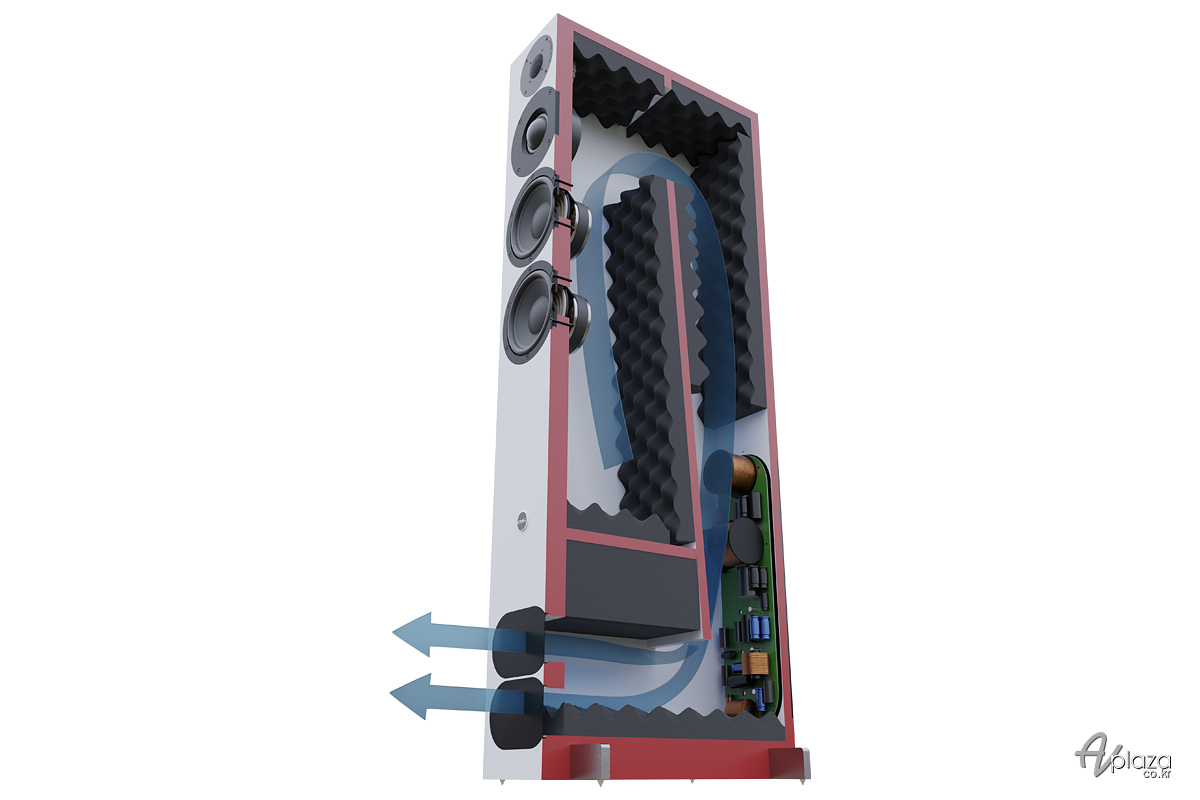

팩트 12 시그니처에는 ATL 기술이 적용되어 있습니다.

팩트 시그니처는 페네스트리아의 장점을 그대로 적용한 트리클 다운 모델입니다. 이 시리즈는 PMC 만의 자연스럽고 사실적인 사운드의 근원이자 세계적으로 인정받은 ATL을 특징으로 합니다. ALT은 미로형 구조를 발전시킨것으로 컴퓨터 시뮬레이션을 통해 최적의 길이를 도출하고 격벽을 설치하여 미로의 길이를 확보한 후 커스텀으로 제작한 음향재들을 배치한 설계기법입니다. 이를 통해 내부 압력을 일정하게 유지하면서 100Hz 이상의 소리는 흡수 및 소멸시킵니다.

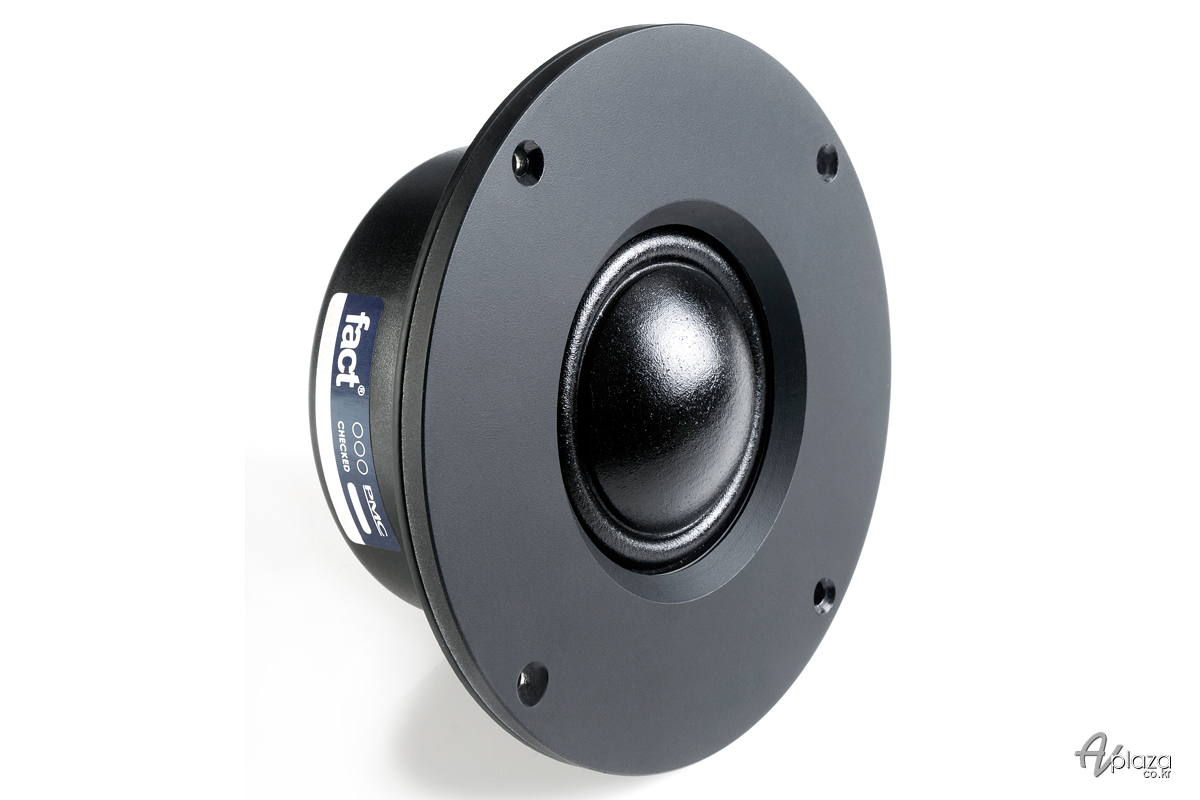

페네스트리아의 기술을 이어받은 소프트 돔 미드레인지 드라이버

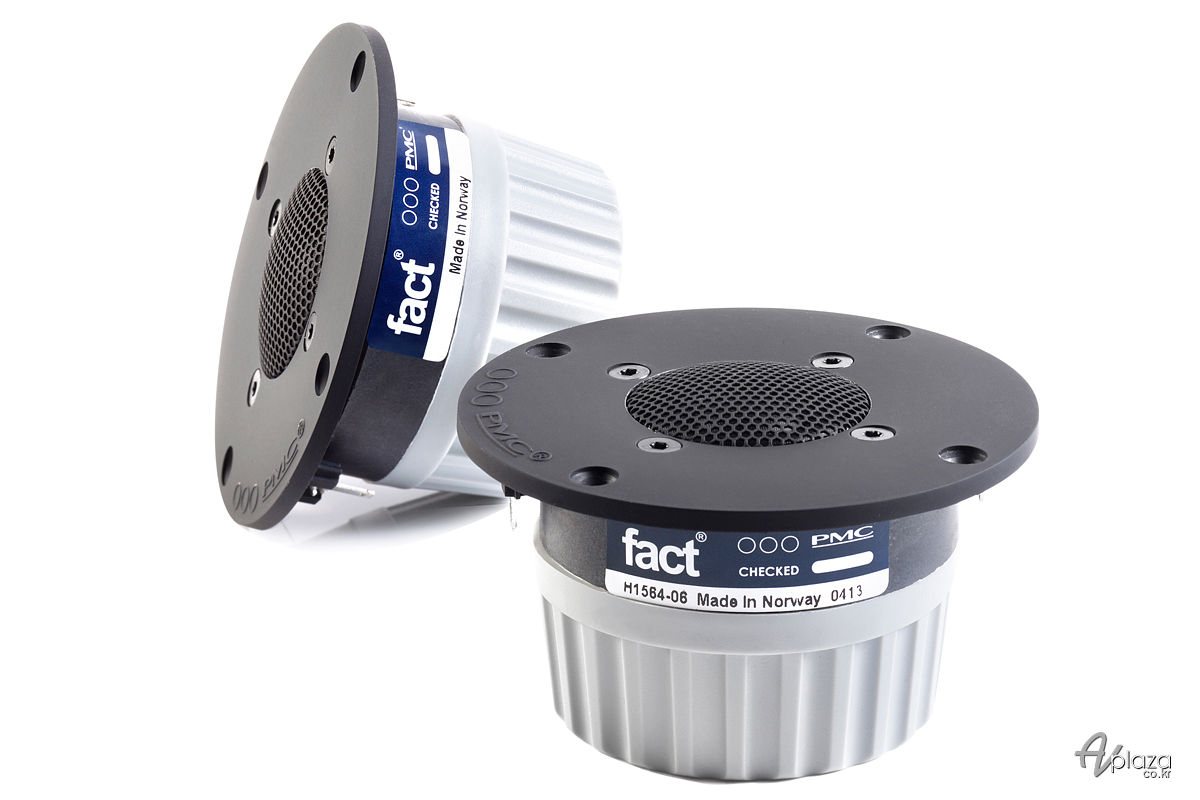

노르웨이 시어스와 협업으로 개발한 트위터

팩트 12 시그니처는 페네스트리아의 기술인 핸드 메이드 소프트 돔 미드레인지, 노르웨이 음향 전문기업 시어스(SEAS)와 협업으로 만든 트위터, 고급 베이스 라인 드라이버, ATL 그리고 내부 컴포넌트를 그대로 적용하여 제작하였습니다. 3웨이 구성인 팩트 8 시그니처보다 넓은 청취환경에 특화되어 있습니다. 음악을 감상할 때, 보컬과 악기들의 스테이징을 정확히 표현하여, 손에 잡힐 듯한 정위감을 제공하고, 순수한 소리를 가감없이 전달합니다.

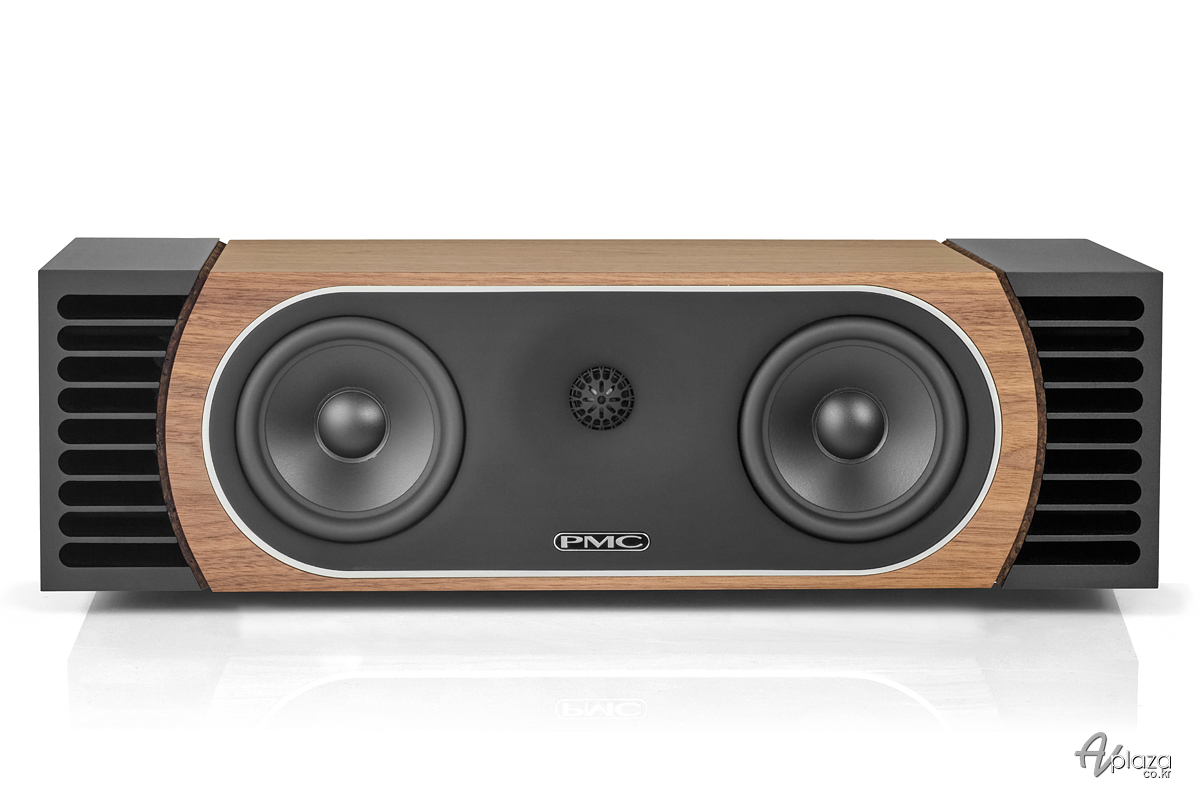

PMC ProphecyC

프로페시 C는 PMC의 멀티채널 경험이 집약된 혁신적인 스피커로 설계되었습니다. 뛰어난 대사 명료도와 음악, 영화 모두에 완벽히 어우러지는 센터 스피커입니다. PMC는 몰입형 오디오에 대해 누구보다 잘 알고 있습니다. 런던, LA, 내슈빌에 위치한 자사 스튜디오에서 직접 믹싱을 수행할 뿐 아니라, 할리우드에서 제작된 수많은 영화들도 PMC 스피커를 통해 만들어졌기 때문입니다. 이상적인 멀티채널 사운드에 필요한 조건을 정확히 이해하고 있으며, 프로페시 C는 그 모든 노하우를 담아낸 결과물입니다.

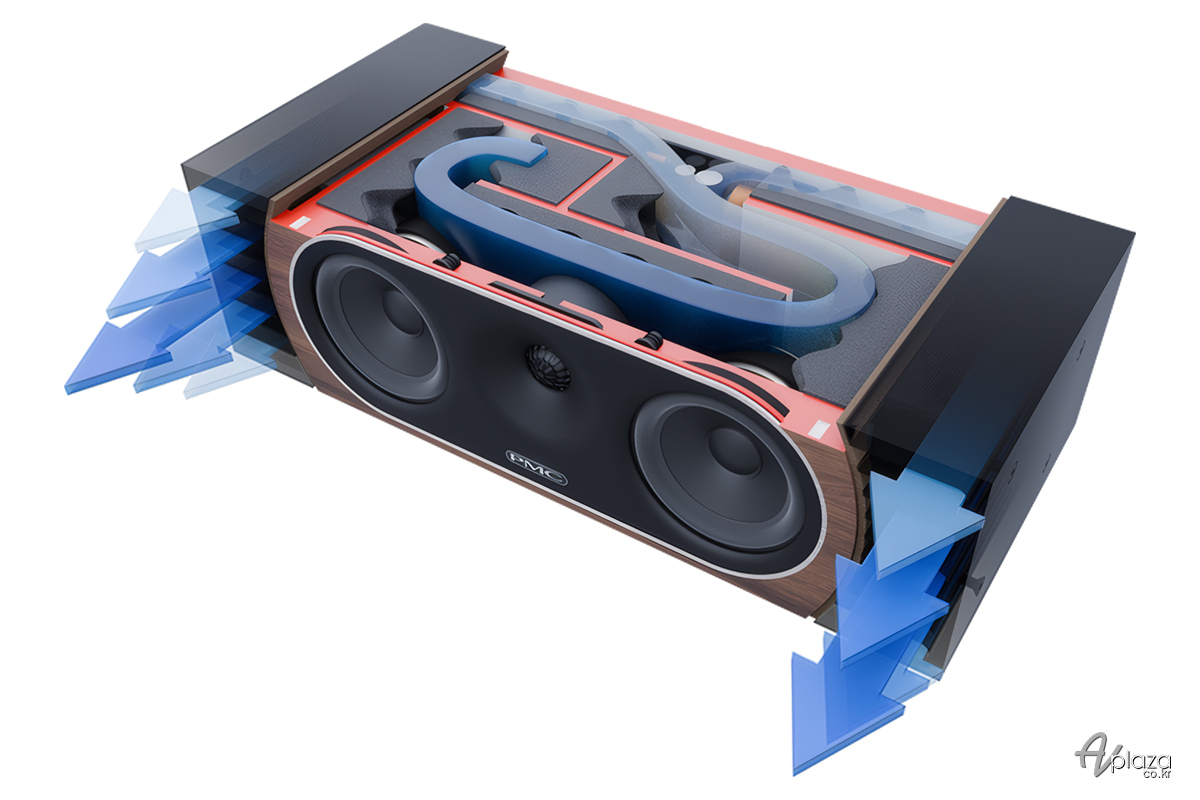

프로페시 C에는 ATL 기술이 적용되어 있습니다.

이 센터 채널 스피커는 다른 프로페시 모델들과 마찬가지로 PMC의 독자적인 ATL(Advanced Transmission Line) 베이스 로딩 시스템을 채택하고 있으며, 이 모델은 그 구조가 더욱 정교하여 단독으로도 탁월한 풀레인지 성능을 발휘합니다. 급진적인 설계를 통해 2개의 미드/베이스 드라이버를 트랜스미션 라인의 서로 다른 지점에 배치함으로써, 음성 대역의 착색을 크게 줄이고 트위터와의 매끄러운 통합을 실현했습니다. 이는 특히 영화 대사의 명료도를 결정짓는 중요한 요소입니다. 또한 전면에 배치된 라미네어 X(LaminairX) 포트는 공기의 흐름을 정제하면서도 벽 가까이에 설치할 수 있는 유연성을 제공합니다.

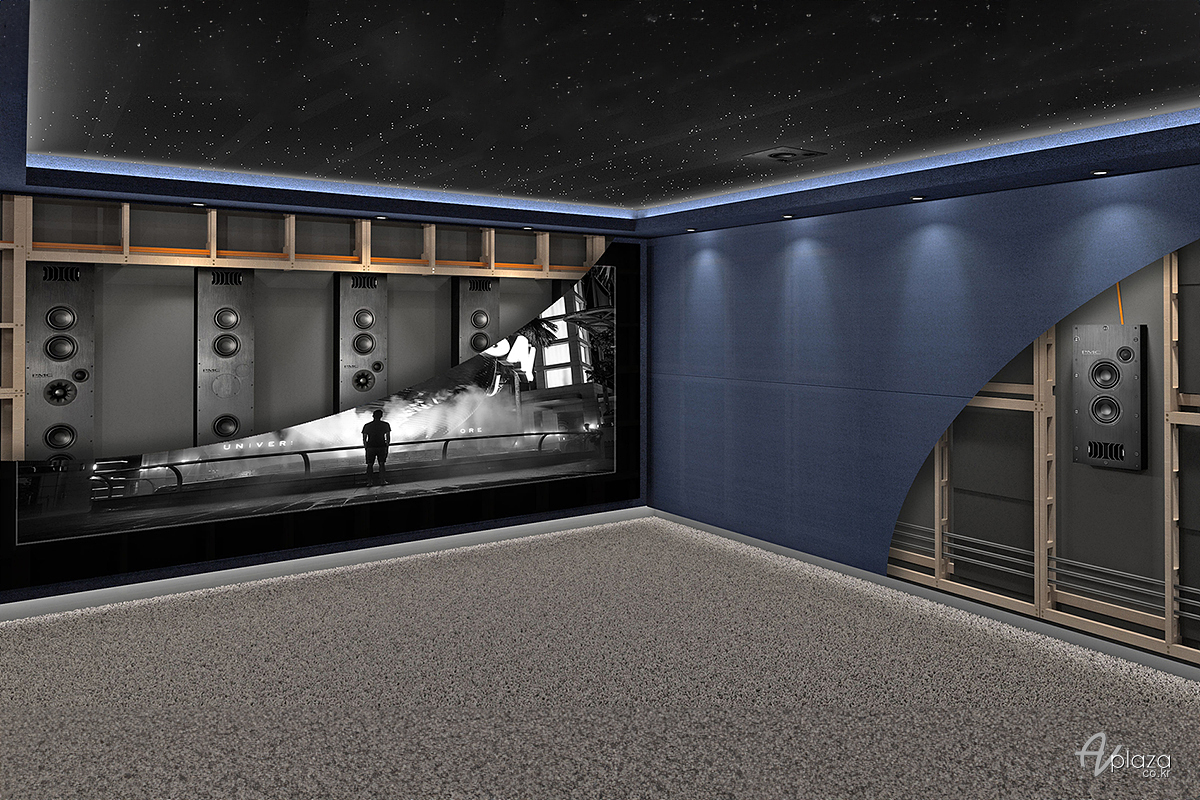

PMC Ci Series

PMC의 커스텀 인스톨을 위한 Ci 시리즈는 영화와 음악의 감동을 집에서 충분히 느낄 수 있도록 설계된 제품입니다. PMC는 1991년 설립 이래로 타이타닉, 스카이폴, 아이언맨, 스파이더맨에 이르기까지 할리우드 최대의 영화 사운드 트랙은 물론 유명 음악을 만드는데 사용한 스피커 브랜드였으며 레코딩의 우수성을 인정받아 에미상을 수상하기도 했습니다. PMC Ci 시리즈는 어떤 형태의 영화나 음악에서 놀라운 사실감과 역동성을 재현하는데 집중하였으며, 홈 오디오 시스템에서도 그 능력을 충분히 발휘합니다.

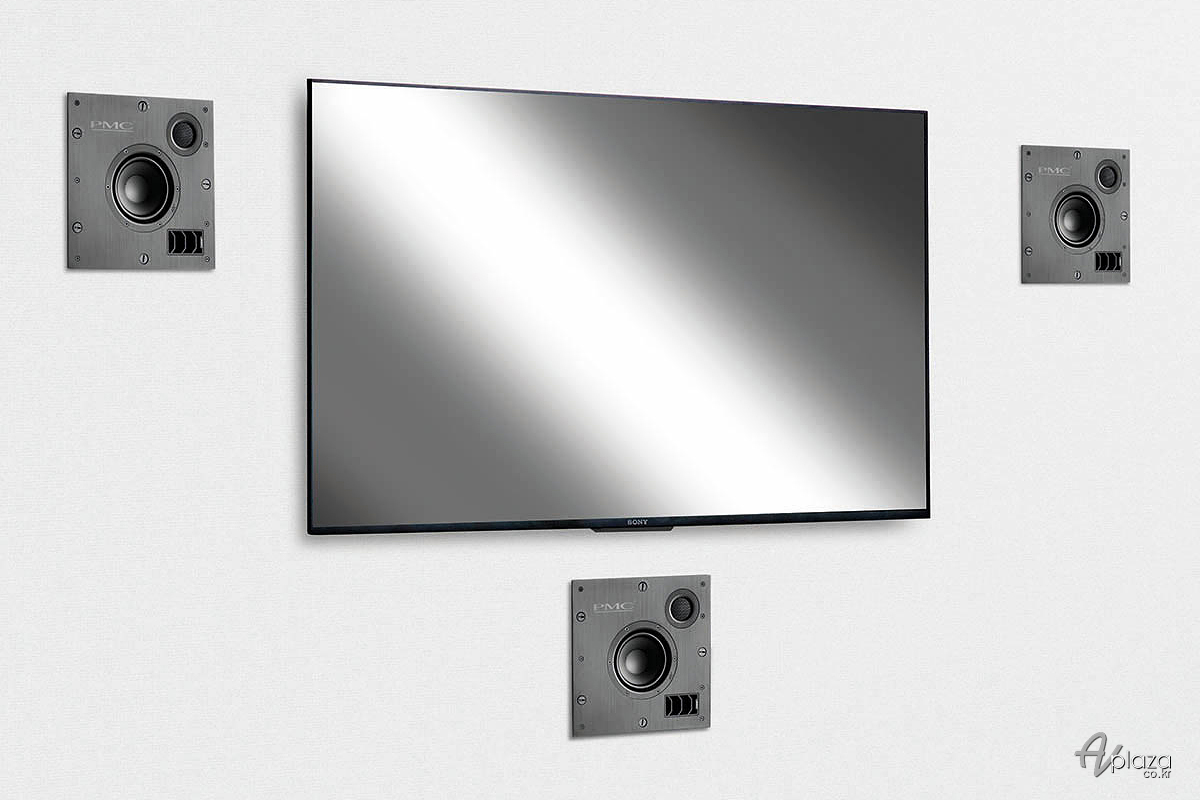

PMC Ci30

PMC Ci 시리즈는 스테레오 및 몰입형 오디오 재생에 이상적인 성능을 제공하며 최고의 헤드룸과 베이스 및 다이내믹스를 제공합니다. Ci 시리즈 대부분의 모델은 퀵파이어(QikFire) 피팅, 베젤 없는 그릴 및 세련된 슬리브로 벽 내부 또한 벽에 장착할 수 있습니다. PMC Ci30은 Ci 시리즈 중 가장 작은 제품으로 천장이나 벽체 또는 벽에 장착하기에 적합합니다. 크기가 두배인 동급 스피커보다 뛰어난 성능을 제공하여 서라운드 채널 및 돌비 애트모스용 오버헤드 스피커 그리고 작은 방의 스테레오 시스템에 이상적인 성능을 제공합니다.

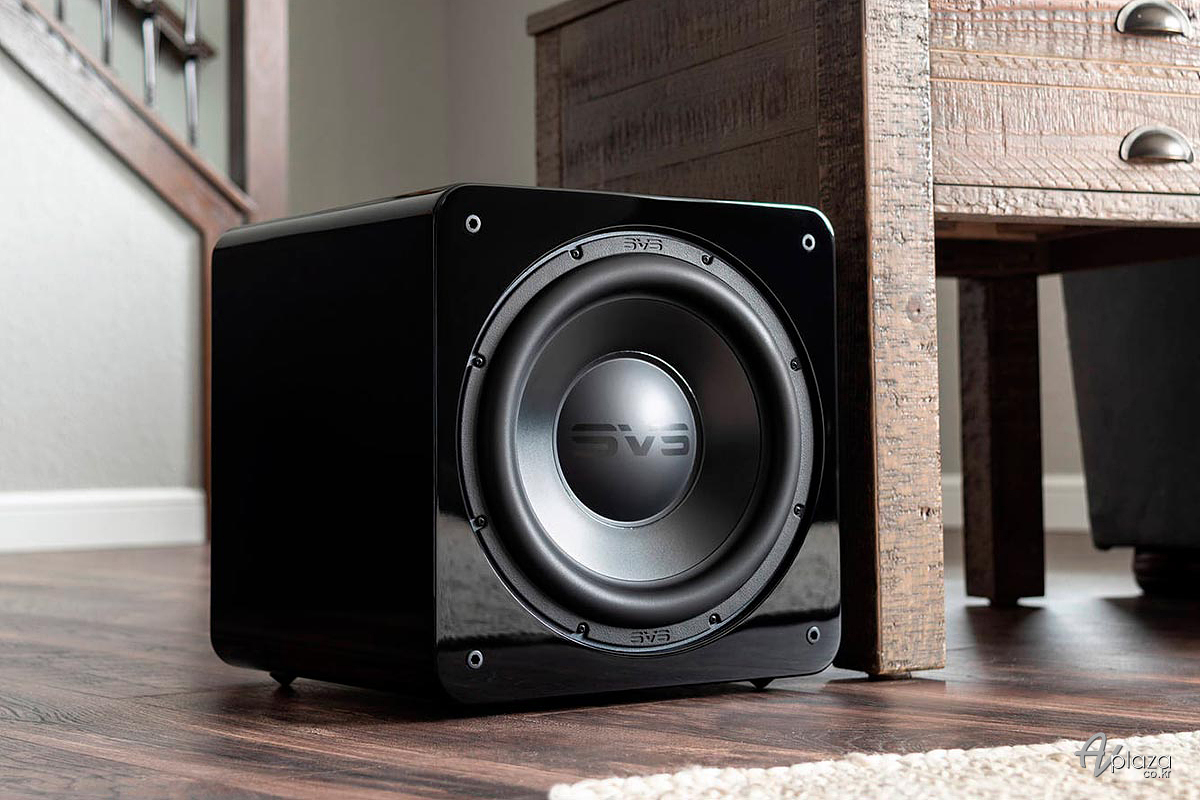

SVS SB2000 Pro

SVS SB200 Pro 서브우퍼는 하이파이 및 홈시어터에 적합한 음악성과 저역 확장 그리고 방대한 출력을 제공합니다. 15인치 정육면체로 이루어진 캐비닛에 12인치 드라이버를 탑재했으며, RMS 500W, 최대 1,500W의 피크 출력을 제공하는 풀 디스크리트 MOSFET 슬러지 앰프를 탑재합니다. 또한 서브우퍼 DSP는 스마트폰 앱을 통해 제어가 가능합니다. SB2000 Pro는 최상위 모델인 16 울트라 시리즈, 4000 시리즈 등의 혁신적인 기술을 이어받았습니다. 상위 모델의 혁신적인 기능과 결합한 SB2000 Pro는 서브우퍼에 대한 새로운 레퍼런스를 설정합니다.

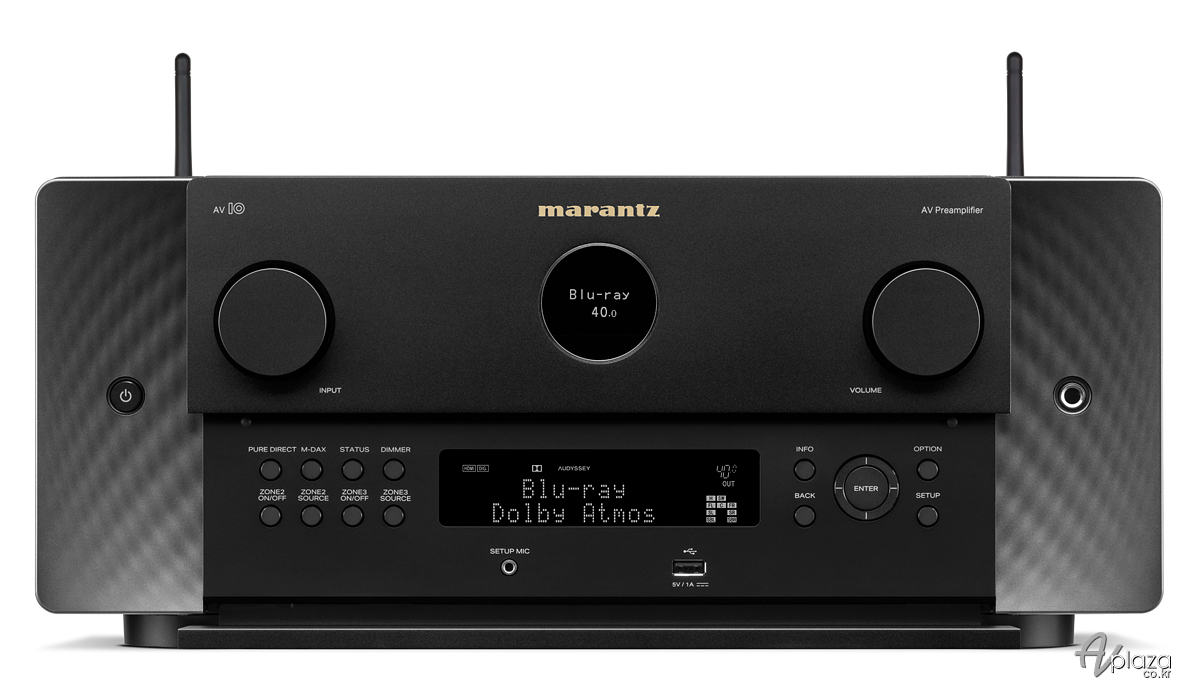

Marantz AV10

마란츠 AV10은 15.4채널 출력 및 프로세싱을 지원하며, 돌비 애트모스(Dolby Atmos), DTS:X, 아이맥스 인핸스드(IMAX Enhanced), 오로 3D(Auro 3D) 디코딩을 지원합니다. 돌비 애트모스의 경우 최대 9.2.6채널 어레이를 사용할 수 있습니다. 또한 공간 보정 기능으로 오디세이(Audyssey) MultEQ XT32를 제공하며, 유료 업그레이드 옵션인 디락 라이브(Dirac Live)를 사용할 수 있습니다.

마란츠 AV10은 15.4채널 프로세싱을 지원합니다.

AV10은 HDMI 2.1 입력 7개와 2개의 메인, 1개의 존을 지원하는 출력 3개를 제공합니다. 또한 블루레이 플레이어, CD 플레이어, 게임 콘솔, 턴테이블 또는 기타 오디오 소스를 연결할 수 있는 다양한 디지털 및 아날로그(포노 포함) 입력단자를 제공합니다. 네트워크 오디오 및 멀티 룸 지원을 위해 자사의 고유 플랫폼인 HEOS를 지원하여 타이달(TIDAL), 스포티파이(Spotify), 아마존 뮤직(Amazon Music), 디저(Deezer) 등의 스트리밍 서비스를 사용할 수 있습니다.

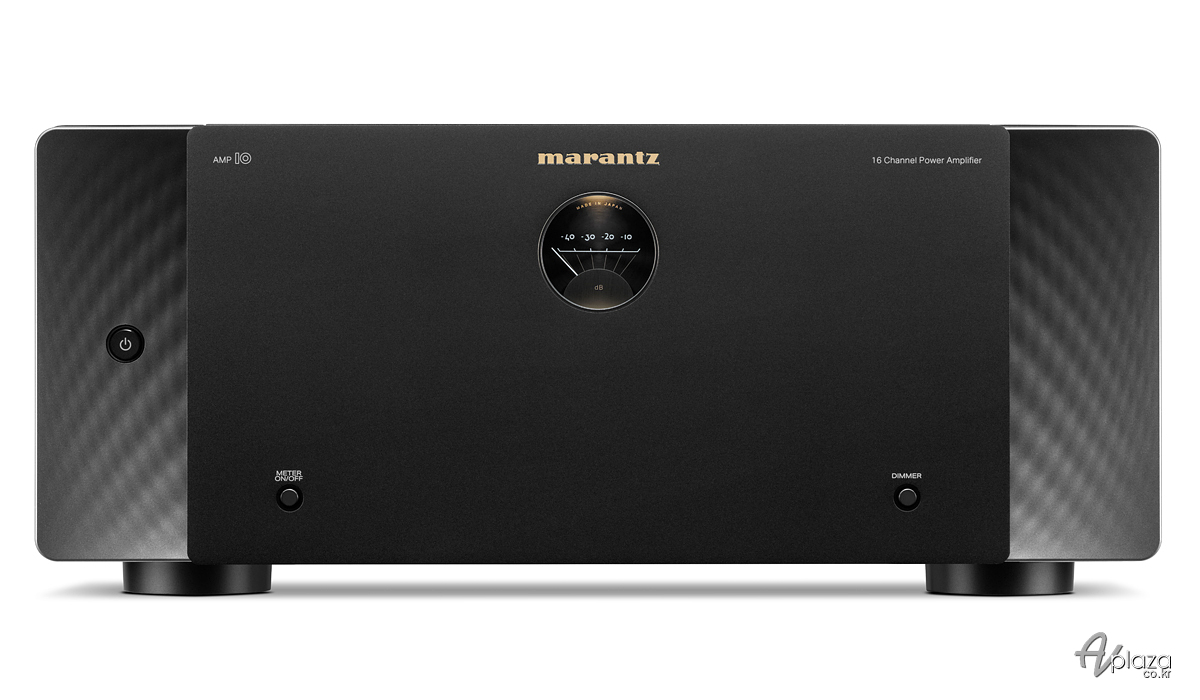

Marantz AMP10

마란츠 AMP 10은 마란츠의 HDAM-SA2 기술을 기반으로 하며, 16채널 파워앰프를 탑재하여 더욱 뛰어난 성능을 약속하는 새로운 클래스 D 증폭방식을 특징으로 합니다. AMP 10은 채널당 200W(8Ω), 400W(4Ω)의 출력을 제공하며, 이를 위해 대형 전원공급장치를 탑재합니다.

마란츠 AMP 10은 16채널 구동을 위해 대형 전원공급장치를 탑재합니다.

AMP 10은 각 채널을 개별적으로 작동하거나 채널을 쌍으로 이뤄 사용할 수 있는 바이앰프 모드를 전환하여 주파수 대역을 서로 분리할 수 있습니다. 더욱 강력한 출력이 필요한 경우 AMP 10을 브리지 모노 모드로 전환하는 옵션 역시 제공합니다.

AMP10은 AV10과 연결 시 제어 및 상태정보를 AV10으로 전송할 수 있어 편리한 운용과 설치가 가능합니다. 또한 홈 제어 시스템을 통한 자동화를 지원합니다.

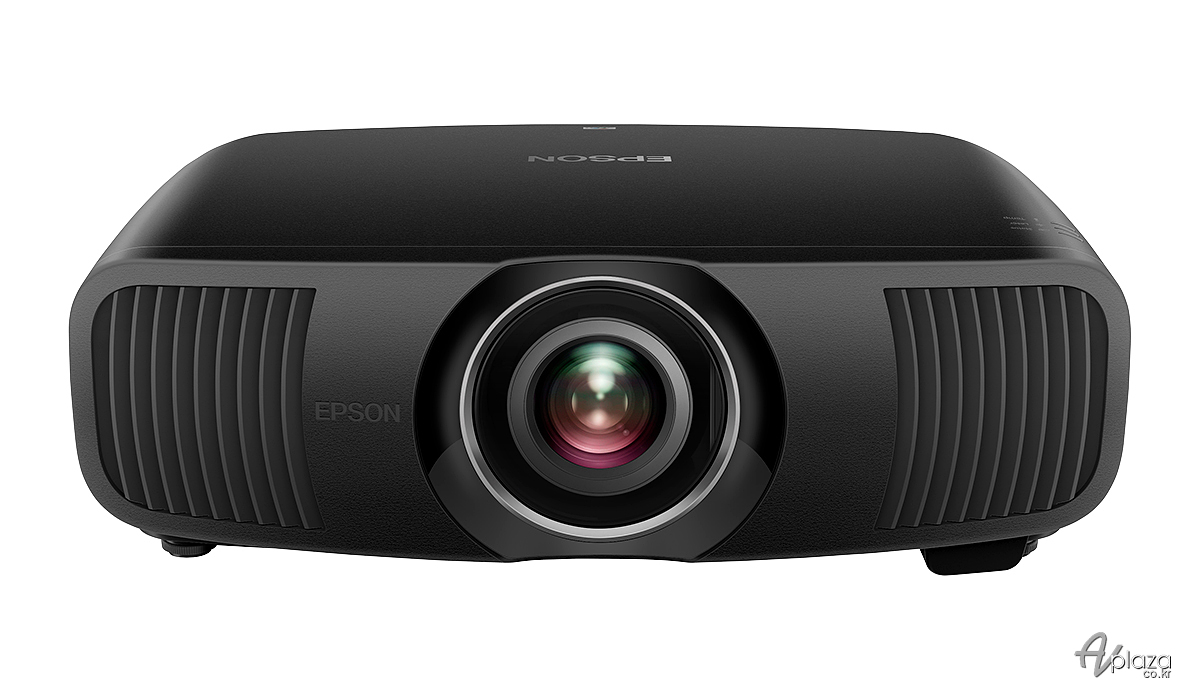

Epson EH-LS12000B

엡손 4K 레이저 3LCD 프로젝터 EH-LS12000B는 2,700lm의 밝기로 뛰어난 컬러, 백색 밝기와 2,500,000:1의 높은 콘트라스트로 밝고 입체감 있는 이미지를 제공하는 홈 프로젝터입니다. 고해상도 콘텐츠를 선명하게 투사해 더욱 몰입감을 있게 영화 감상을 할 수 있으며, 역동적인 스포츠 경기나 스피디한 게임 플레이 시 빠른 움직임도 부드럽게 구현하는 프레임 보간 기술을 적용해 끊김 현상 없이 즐길 수 있습니다. 긴 제품 수명도 장점입니다.

최대 2만 시간 동안 사용가능한 레이저 광원을 채택해 광원에 대한 유지 보수의 번거로움을 줄였습니다. 램프 광원 대비 전력 소비가 낮아 에너지 효율이 뛰어나고 프로젝터 전원을 켜고 가동되기까지 단 8초밖에 걸리지 않아 사용 편의성도 우수합니다.

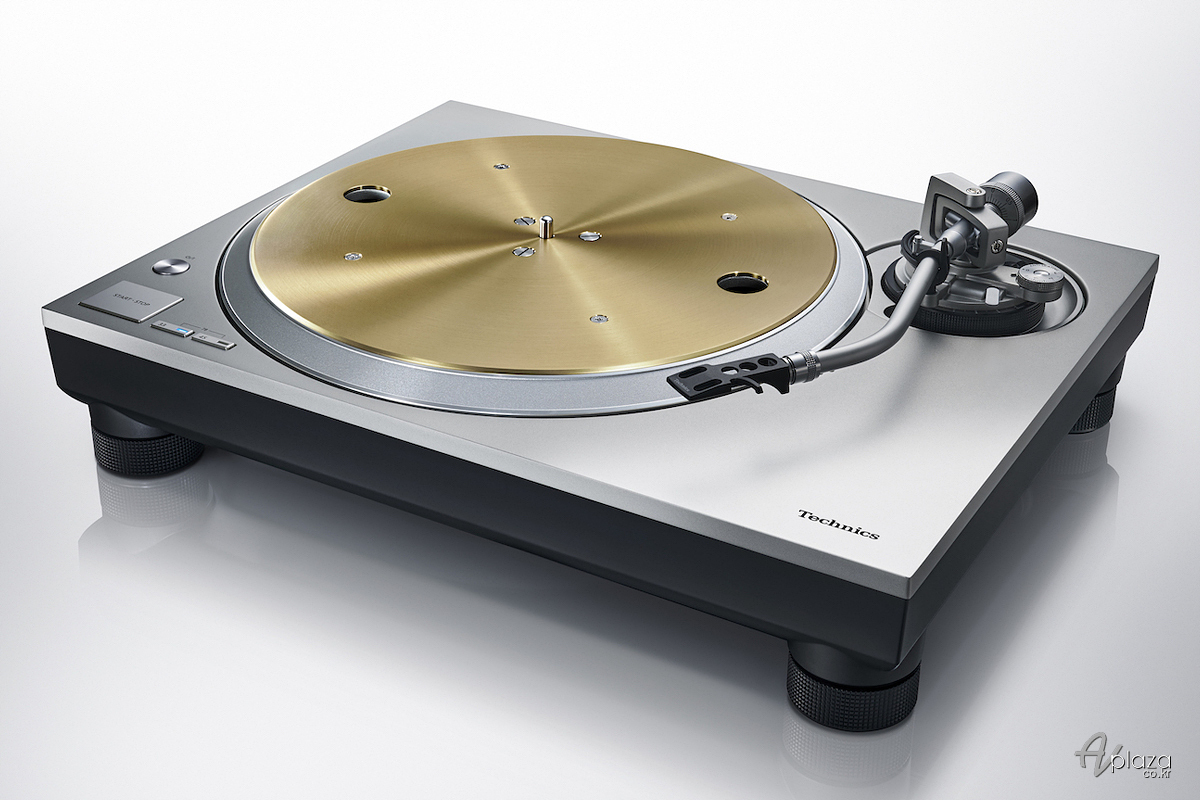

Technics SL-1300G

테크닉스 SL-1300G는 새로운 기술로 실현한 고음질과 세련된 디자인/조작감을 양립시킨 것이 특징입니다. 마이크로 진동의 철저한 억제를 위해 모터 설계를 재검토하여 트윈 로터형 코어리스 다이렉트 드라이브 모터를 새롭게 개발하여 탑재하고, 보강 패턴을 갖춰 강성을 높였습니다.

모터의 회전 제어는 블루레이(Blu-ray) 디스크 플레이어의 개발로 축적한 최신 모터 제어 기술을 응용하여, 기동 시 강한 토크가 필요한 구간과 속도가 정속에 도달하고 관성 회전을 이용하는 구간 따라서 다른 구동모드로 전환하여 일정한 속도를 유지하여 강한 토크와 높은 안정성을 실현하였습니다.

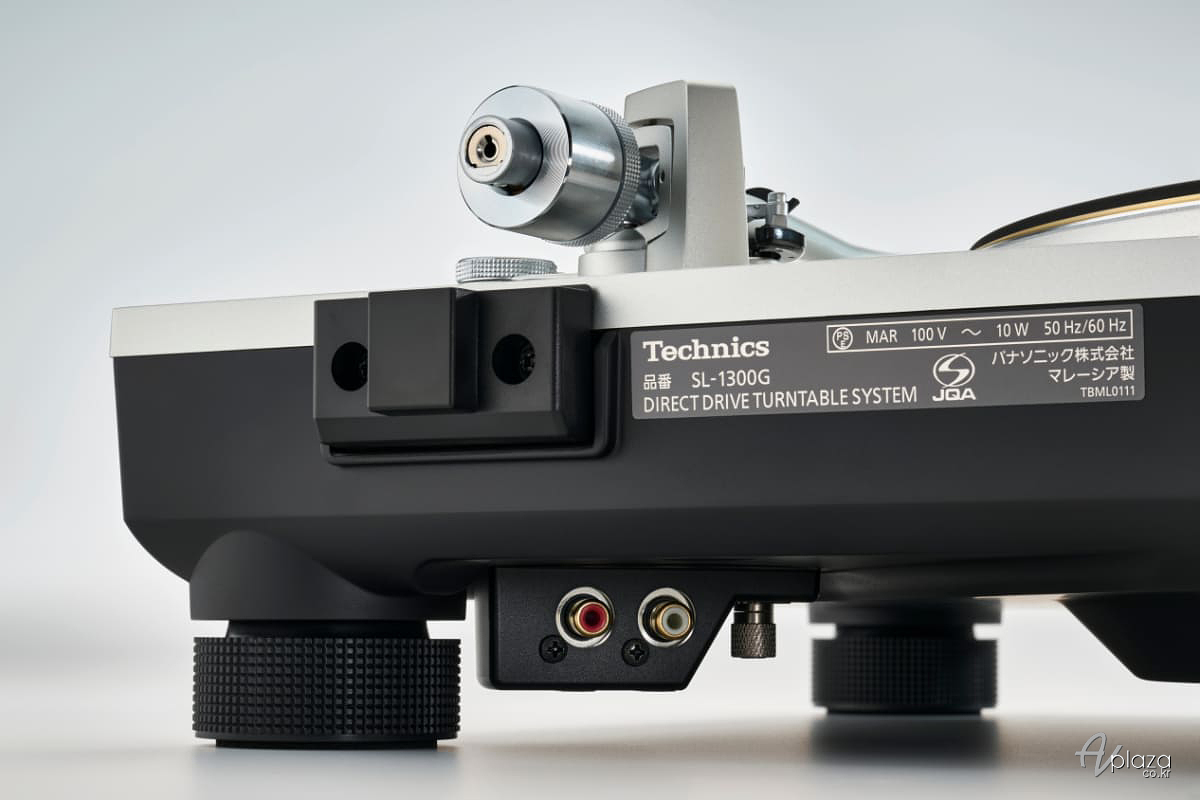

SL-1300G 후면

출력은 케이블의 착탈이 가능한 포노 단자를 제공하며, 금도금 단자를 탑재합니다. 이외에 접지 단자를 갖췄습니다. SL-1300G는 테크닉스 전통의 심플하고 쾌적한 조작을 할 수 있는 레이아웃은 그대로 이어받은 심플모던 디자인을 채용하였습니다. 색상은 실버와 블랙을 제공하며, 톤암 베이스 주위의 요소를 베이스 컬러와 통일시켜 세련된 마감을 제공합니다. SL-1300G의 전원부에는 새로운 다단 고속 스위칭 전원 공급 장치(플래그십 레퍼런스 SL-1000R에 사용된 것과 유사)는 안정적인 공급 용량과 적은 리플 및 허밍을 제공합니다.

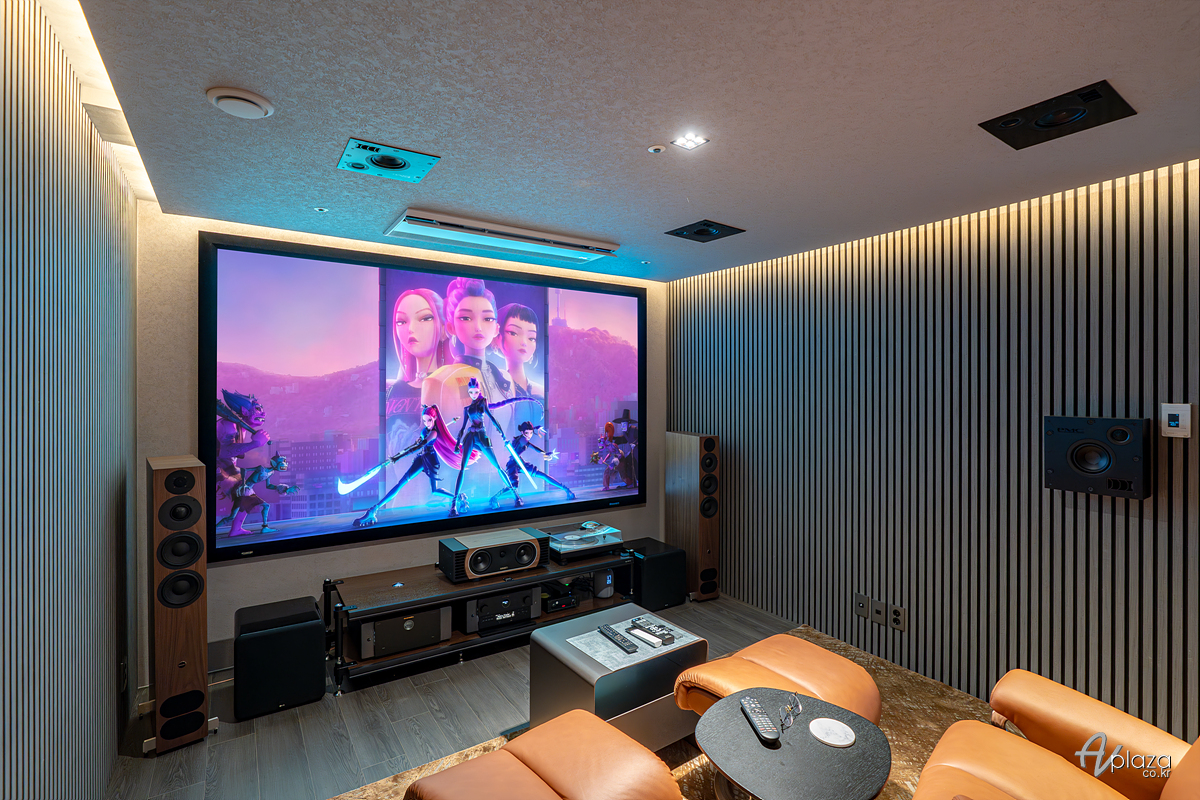

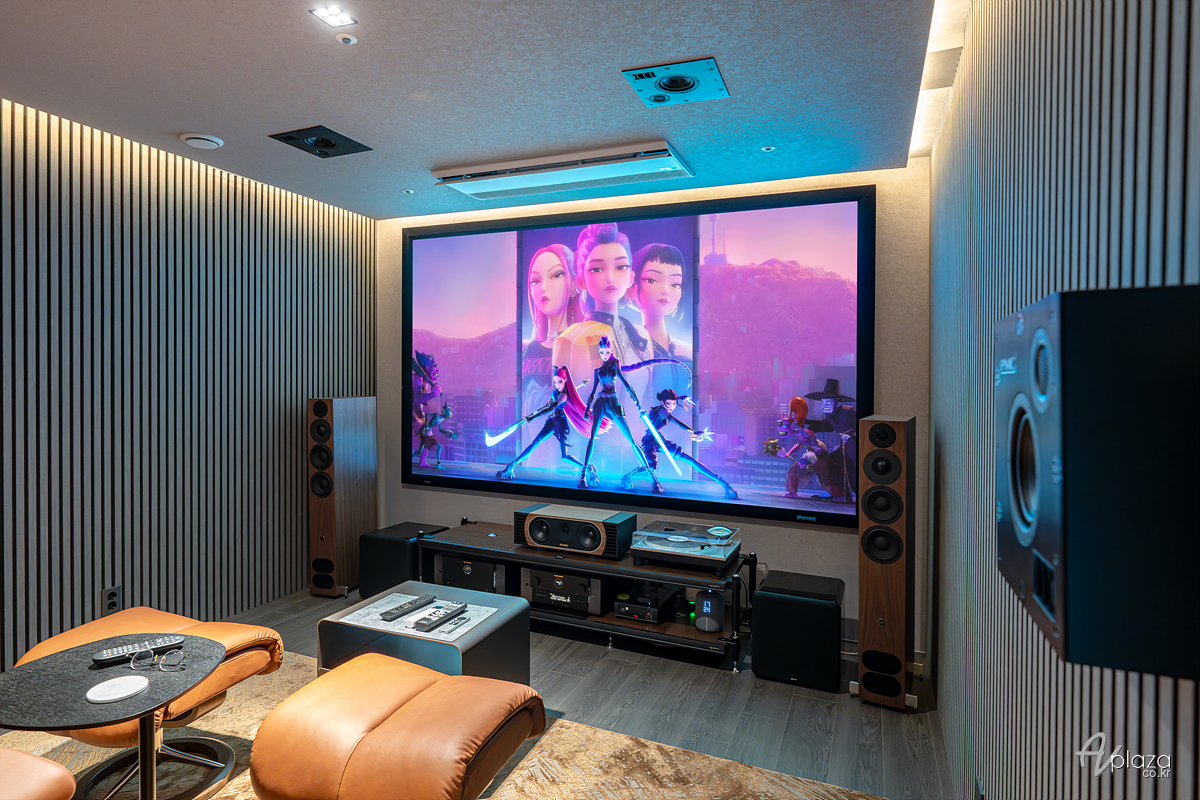

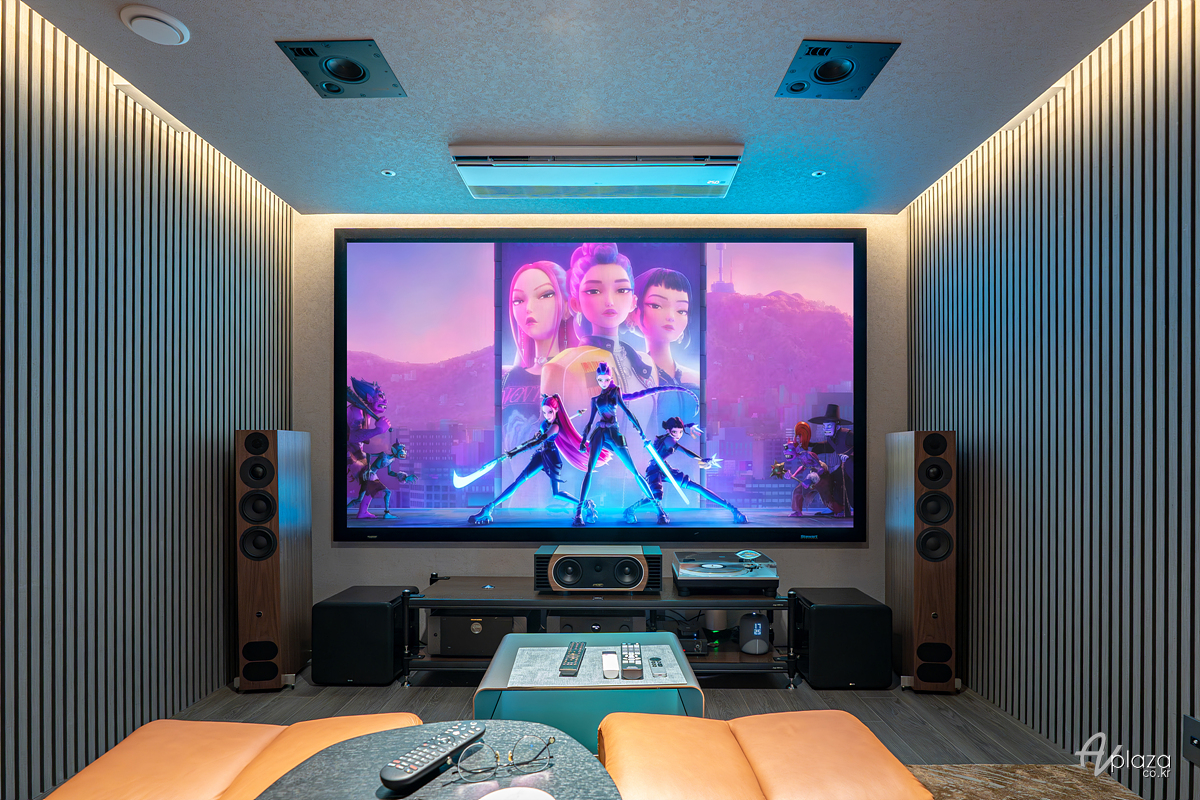

모든 설치를 마친 전체 시스템의 모습입니다. 시스템은 전용공간에 설치하였습니다.

고객님은 새롭게 홈시어터 시스템의 구축을 원하셨으며, PMC 스피커와 마란츠 AV10/AMP10 조합을 선택하셨습니다.

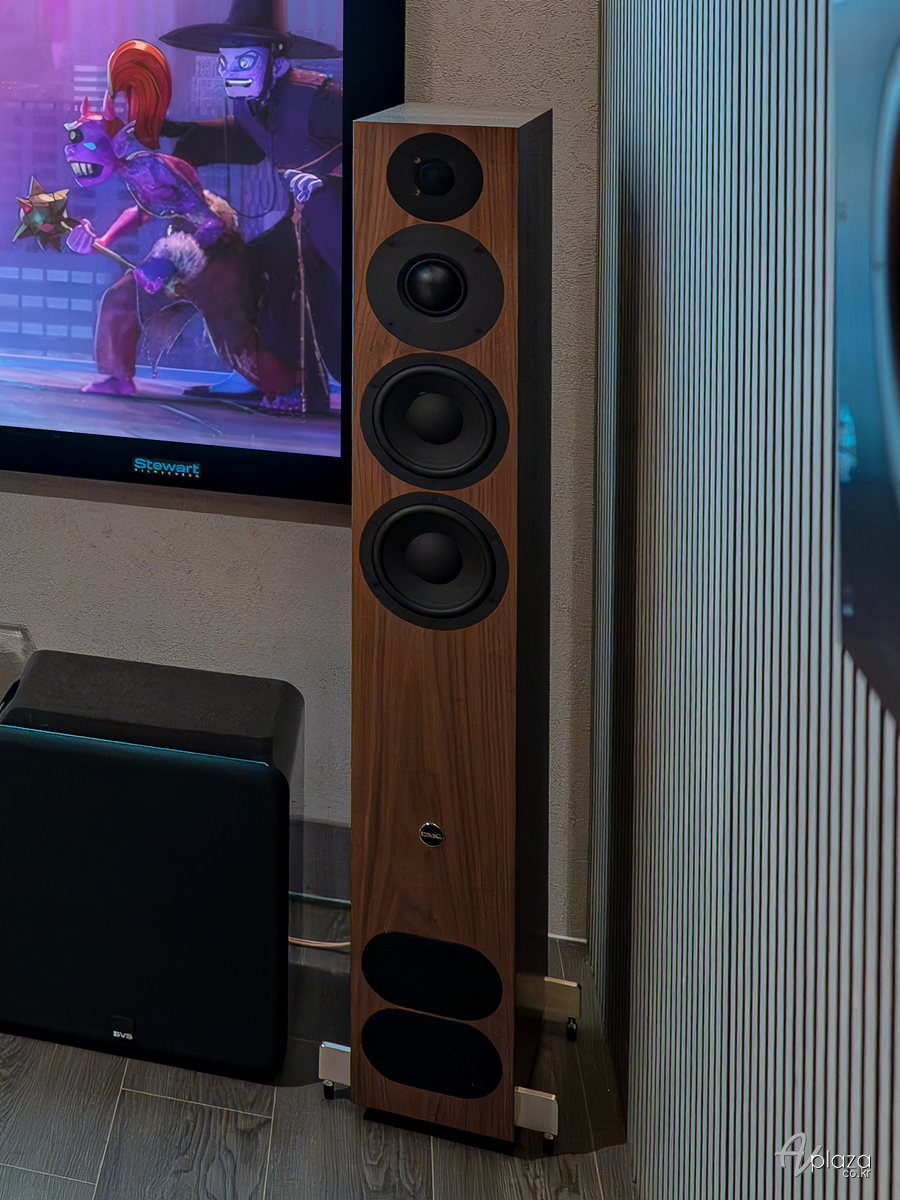

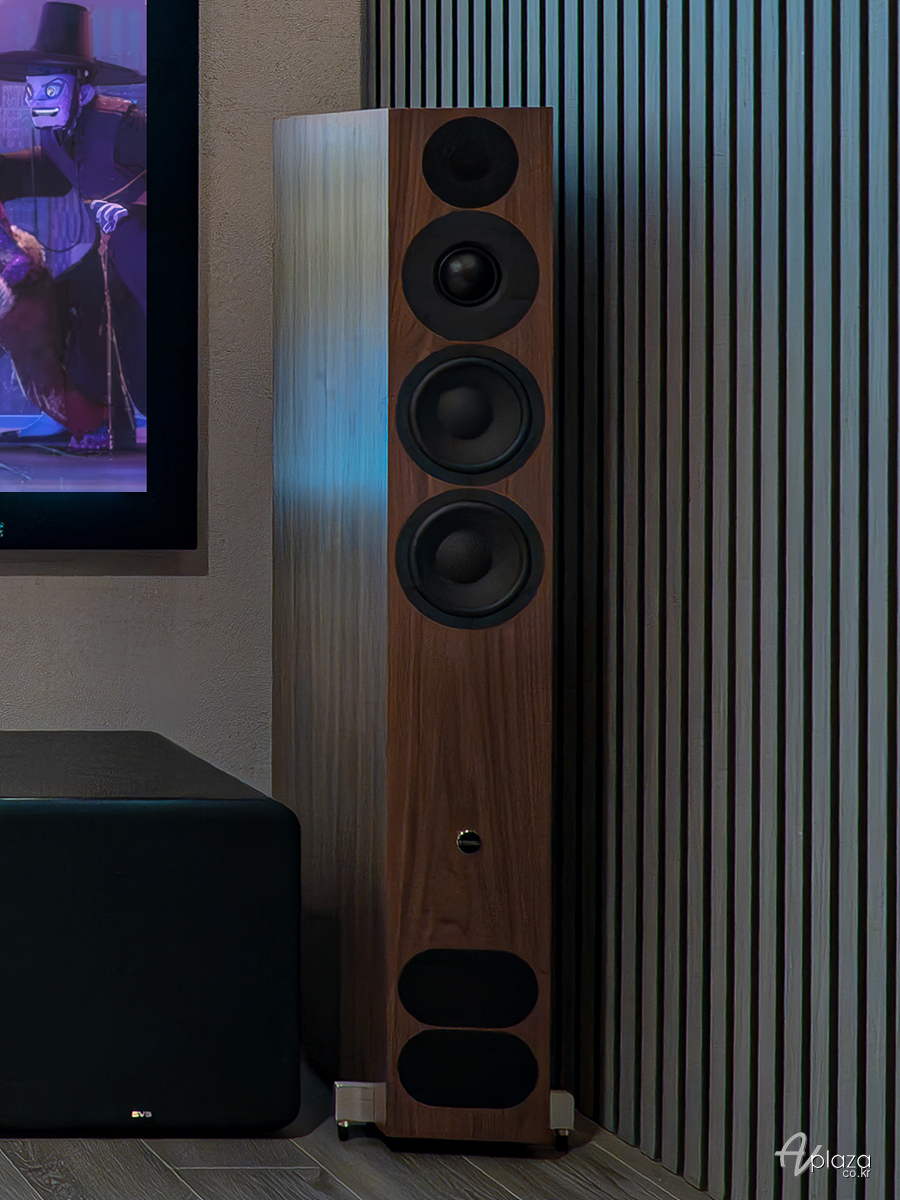

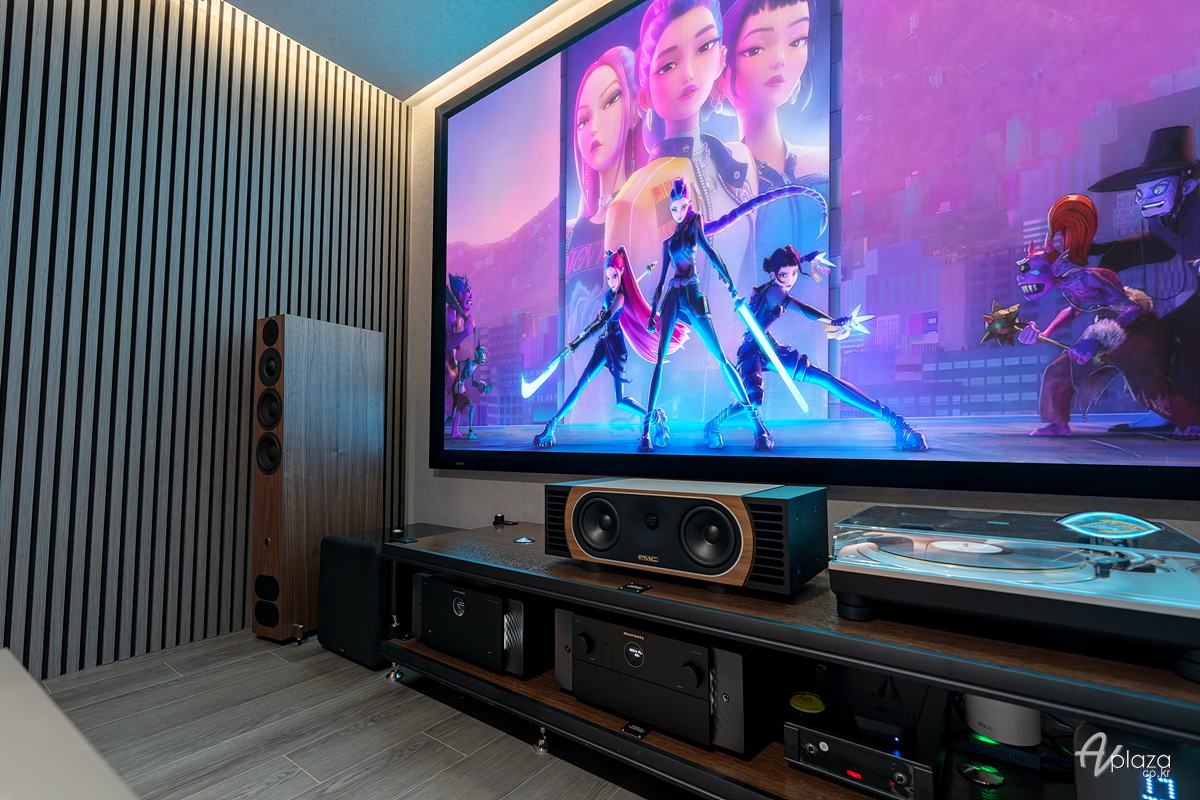

프런트 스피커로 사용한 PMC fact.12 시그니처 스피커의 모습입니다.

PMC fact.12 시그니처는 3웨이 구성을 사용하며, 하단에는 미로형 구조를 개선한 ATL 기술이 적용되어 있습니다.

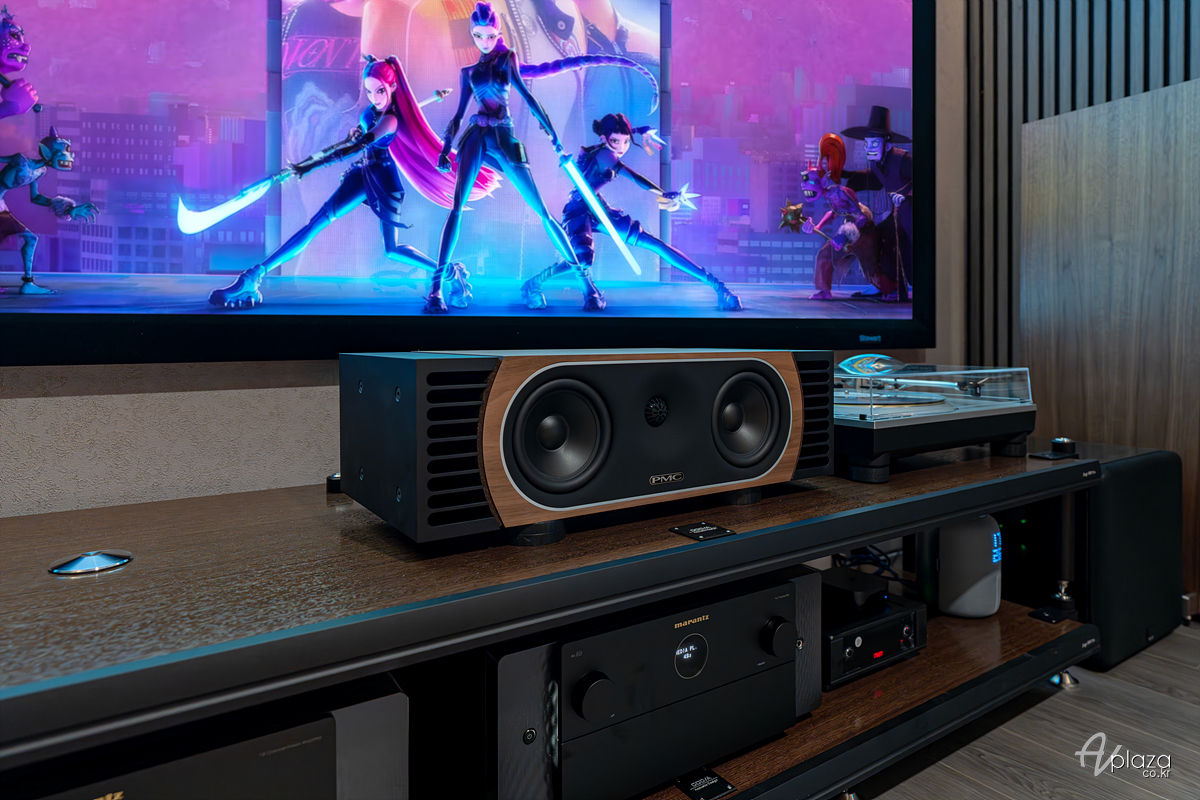

센터스피커로 사용한 프로페시 C의 모습입니다.

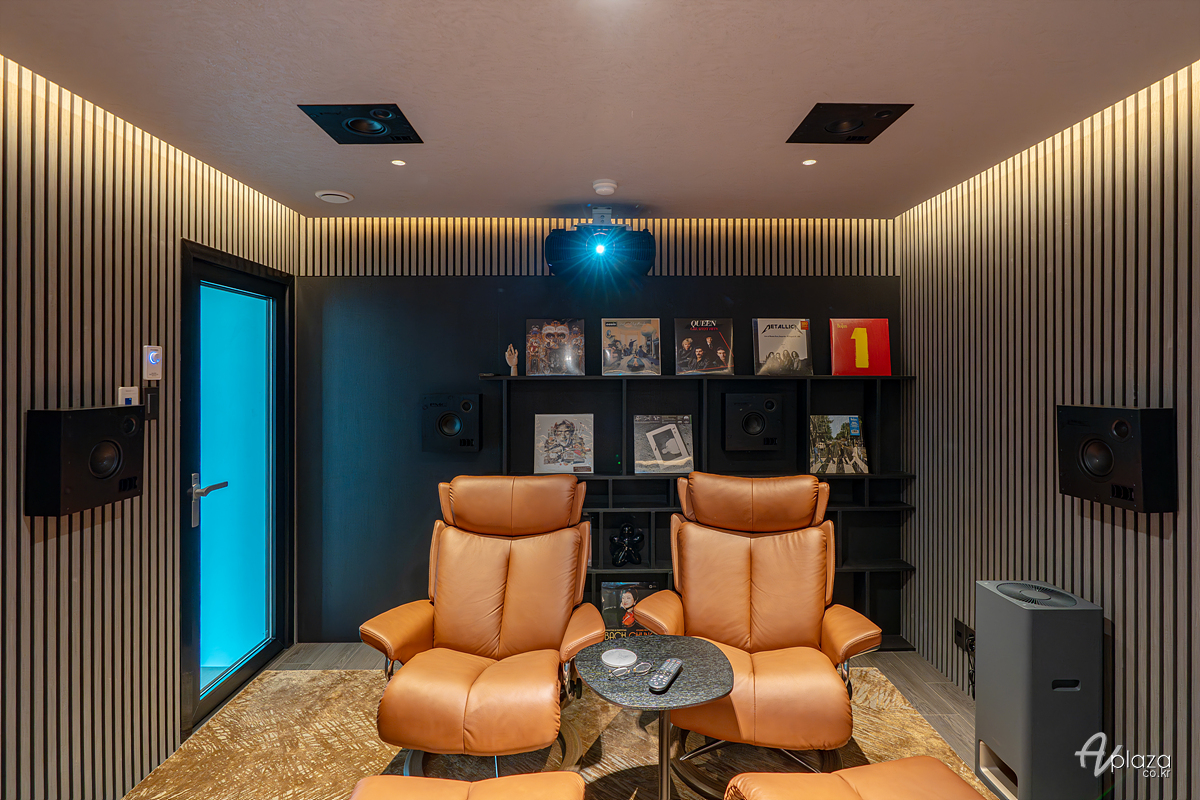

리어와 리어백, 오버헤드 채널에는 PMC Ci30 스피커를 인월과 온월 방식으로 설치하였습니다.

오버헤드 스피커 역시 PMC Ci40 4개를 사용하였습니다.

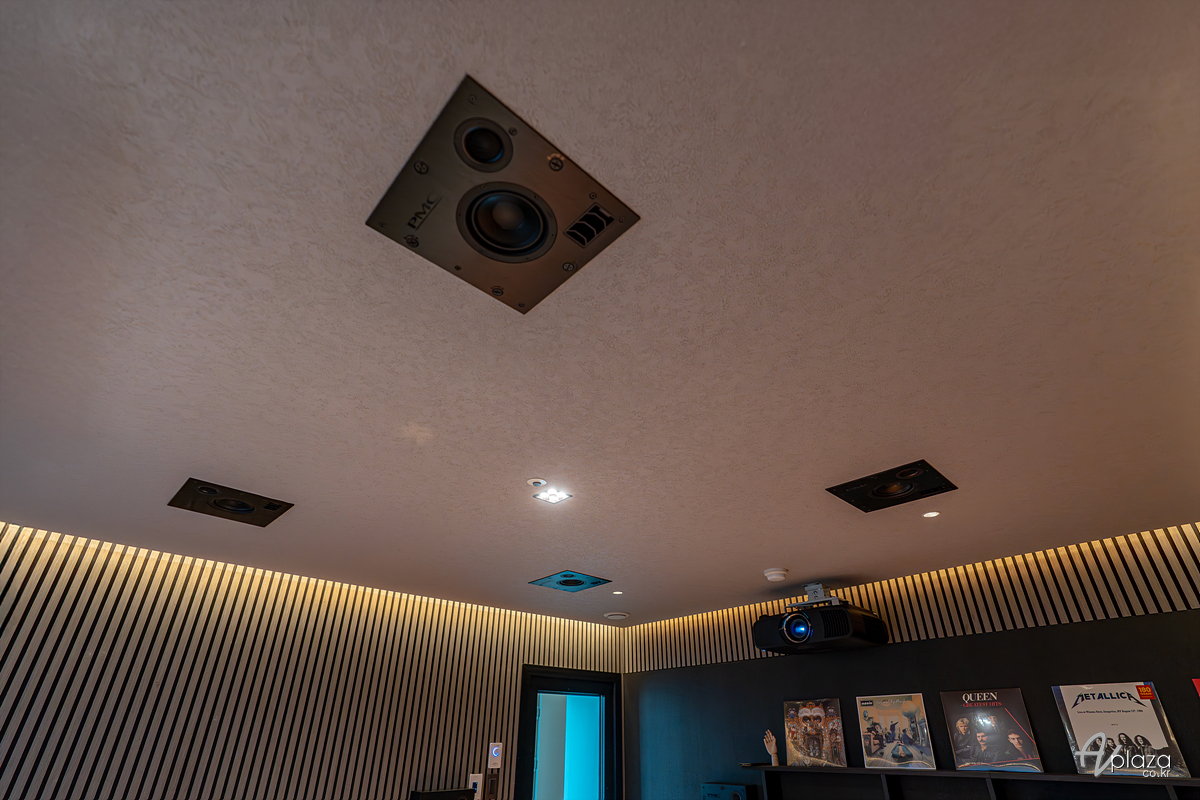

PMC Ci30 스피커와 엡손 EH-LS12000B 프로젝터의 모습입니다.

마란츠 AV10 프로세서와 AMP10 멀티채널 파워앰프, SVS SB2000 Pro 등 설치를 마친 기기들의 모습입니다.

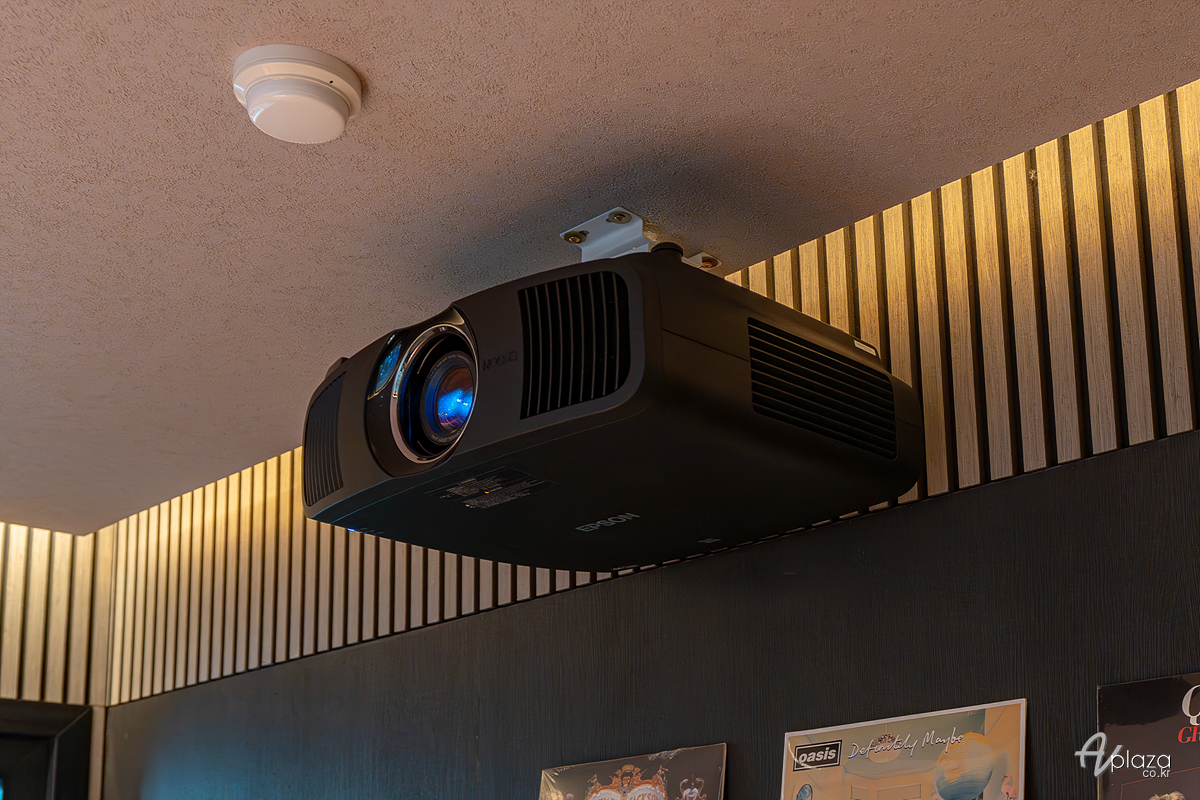

엡손 EH-LS12000B 프로젝터의 모습입니다.

모든 설치를 마치고 시연 중인 시스템. 고객님은 새롭게 구축하신 홈시어터 시스템에 무척 만족하셨습니다.
