인천 운연동의 운치좋은 전원 레스토랑 “샤모니” 음향 공사
기본적인 인테리어 공사를 마치고 음향 시스템작업 전사진입니다.
음향 공사가 이루어진 곳은 양식 건물로 식사와 차를 그리고 주류를 취급하는곳으로 음악과 뮤직 비디오, DVD 영화등을 감상하자는 취지에서 이곳 양식 건물에 설치를 하게 되었습니다. 한식 건물과 일식 건물은 식사 중 많은 이야기가 오가는 곳으로 다소 시끌벅적해서 그다지 시스템이 필요하지 않은 곳이라 차후 생각하고 계신다고 합니다.
이곳의 설치는 몇 달 전인 1월에 견적을 의뢰하여 제품 선정을 마치고 계약금까지 미리 치루신 뒤 설치 날짜만을 기다리고 있는 상태였습니다. (이 당시는 JBL의 시네마 시리즈와 HT로 견적 되었습니다.) 몇 달이 지나도록 연락이 없으시다가 5월경에 다시 전화를 주셨습니다. 공사가 많이 지연된 상황이라 최종 마무리도 늦어져 오픈도 함께 늦어졌습니다. 덕분에 스피커 설치도 늦어지게 되었지요. 처음 견적 당시는 영화감상을 병행하기 위해 5채널 시스템을 생각하고 계셨지만 인테리어 공사를 대부분 마치고 다시 방문 드렸을 때는 스테레오 시스템으로 전환하게 되었습니다. 공간적인 면도 있고 5.1체널의 시스템을 사용하기에는 공간적인 문제도 있고 주로 음악을 많이 듣는관계로 이렇게 결정되었습니다.
사용기기
파워 앰프 : CROWN CE1000A
콘솔 : SOUNDCRAFT FOLIO F1
메인 스피커 : JBL CONTROL 29AV
DVD 플레이어 : YAMAHA DVD-S520
프로젝터 : MITSUBISHI LVP-XD350
스크린 : DA-LITE ULTRA 150″ 수동
마이크 : AKG WMS 40 무선 마이크

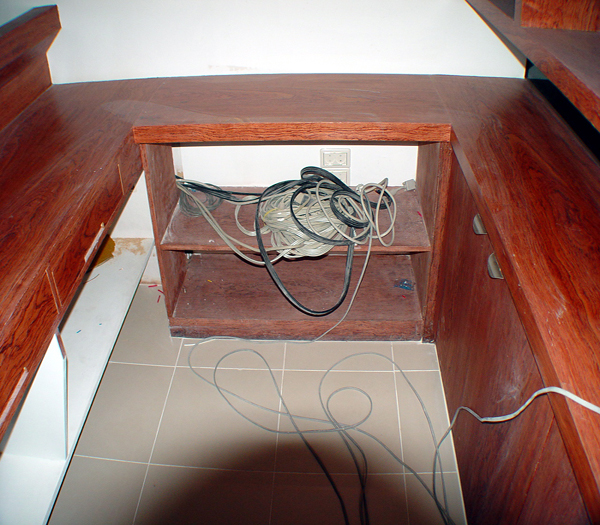

공사를 하면서 각종 스피커 및 영상케이블은 카운터로 연결된 사진입니다.
인테리어 당시 케이블은 이미 각 스피커의 위치에 매립된 상태였고 모든 케이블은 카운터로 빠져 있습니다.
레스토랑 현관입구 사진

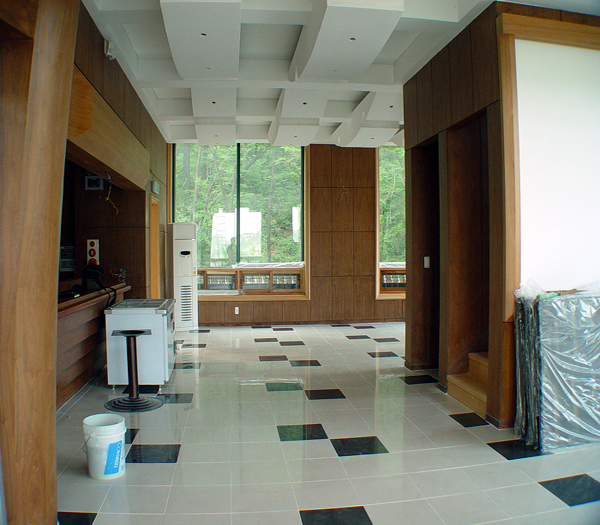

공사전 2층 라운지 사진
양식 건물은 2층 구조로 각층마다 4개씩의 스피커가 자리잡게 되었습니다.8개의 스피커를 컨트롤 할 시스템의 파워앰프로는 크라운사의 CE1000A가 1대 사용되었습니다. 뛰어난 안전성과 저렴하면서도 다양한 가격대의 모델이 있으며 형님급 모델로는 CE2000A, CE4000 이 있습니다. 8옴에 275W, 4옴에 450W, 2옴에 560W의 스테레오 출력을 가지고 있으며 모노 브릿지가 가능해 8옴에 900W, 4옴에 1100W의 강력한 구동이 가능합니다. CONTROL 29AV는 1, 2층의 한쪽채널에만 4개의 스피커가 구동됩니다. CONTROL 29AV 의 기본 임피던스는 8옴으로 4개의 스피커를 병렬 연결시 임피던스는 2옴이 됩니다. 스테레오 2옴 출력이 560W로 병렬 출력시 높은 출력을 뽑아 낼수 있게 됩니다. 만약 스피커의 기본 임피던스가 4옴이었다면 파워 앰프가 한 대 더 필요하게 되겠지요. 총알 절감 차원에서는 다행스러운 점이라 생각합니다. ^^

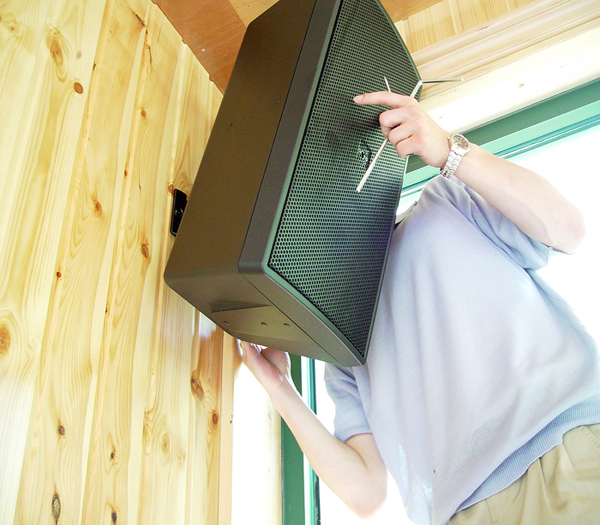

컨트롤 29AV를 열심히 달고 있는 사진..

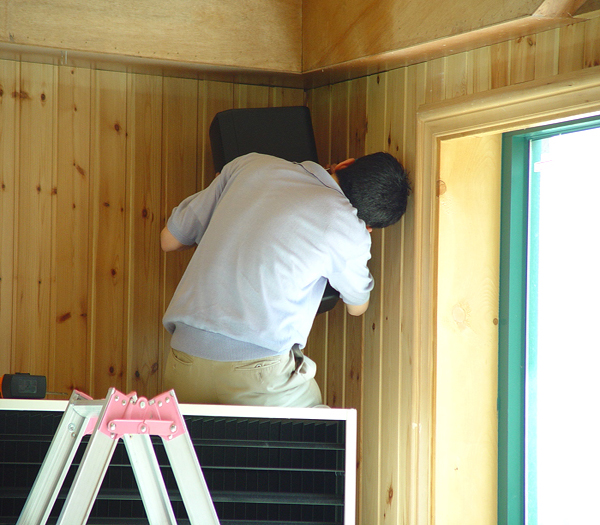

컨트롤 29AV를 열심히 달고 있는 사진..2
파워 앰프의 과열을 막기 위해 온도에 따라 자동적으로 작동하는 팬을 내장하고 있으며 다소 투박한 디자인과 묵직한 샤시가 튼실하다는 증거를 보여주고 있습니다. 전면에는 파워 버튼과 리셋, 감도 조절 노브, 앰프의 상태를 알 수 있는 LED가 위치하고 있습니다. 역시 전면에는 통풍이 가능하도록 통풍구가 마련되어 있는데 디자인적으로도 꾀나 신경쓴 모습이 보입니다. 통풍구 속으로는 굵직한 방열판과 방열판에 붙어 있는 트랜지스터가 보입니다. 공사하는 과정에서 먼지를 상당히 많이 먹었을 터인데 마치 방금 꺼낸 새 제품인냥 깨끗하고 오작동 없는 모습입니다. 안전성을 말해주는 증거겠지요. ^^

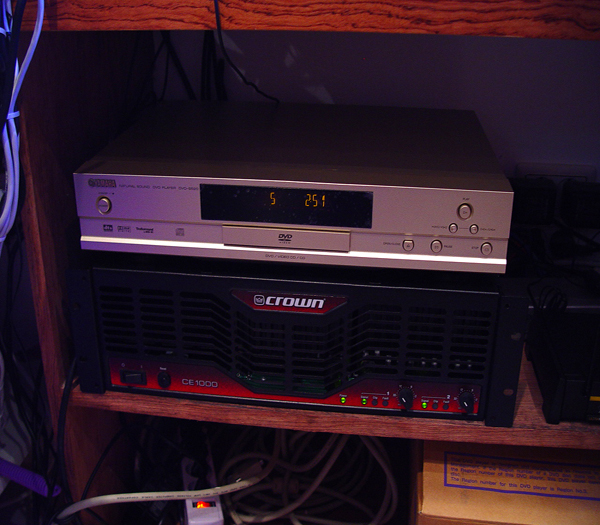

파워앰프인 크라운사의 CE1000A를 사용하였고 DVD소스기는 야마하 S520 입니다.

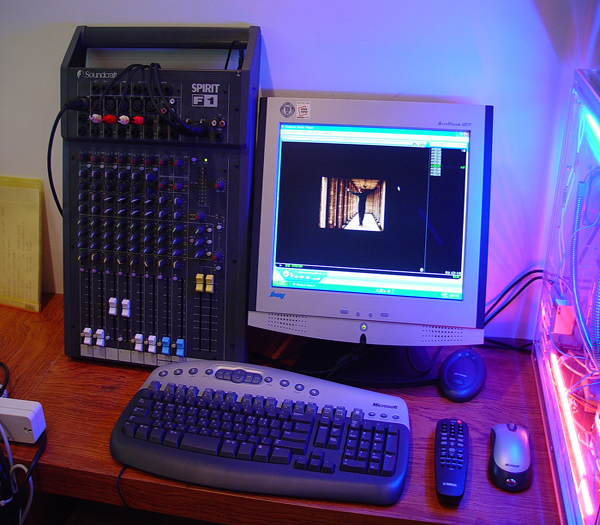

콘솔은 사운드 크레프느 플리오 F1 과 HTPC와 DVD플레이어 모니터링이 가능한 LCD모니터
사용된 콘솔은 사운드 크래프트사의 폴리오 F1 이라는 다목적 보급형 소형 믹서입니다. 100mm 페이더를 채용하여 다양한 활용범위와 편의성을 제공하여 소규모 공연장, 스튜디오, 학교, 교회, 보조믹서 등 다양한 용도로 사용이 가능합니다.
최대 16채널까지의 입력이 가능하지만 사용된 믹서는 14채널까지 가능한 모델입니다. 8채널의 모노럴 입력과 4채널의 스테레오 입력이 가능합니다. AUX 입력은 3채널 스테레오 입력이 가능해 다양한 믹싱이 가능하며 왜율은 0.006% 이하로 굉장히 낮은 왜곡율을 가지고 있습니다. 믹서에는 감도, 3밴드 EQ, 발란스 조절이 가능한 PAN, 믹싱이 가능하도록 AUX 1, 2, 3 등을 컨트롤 할 수 있는 노브가 있습니다. 이 노브는 색상별로 구분이 잘 되어 있기 때문에 사용이 용이하다는 장점이 있습니다.

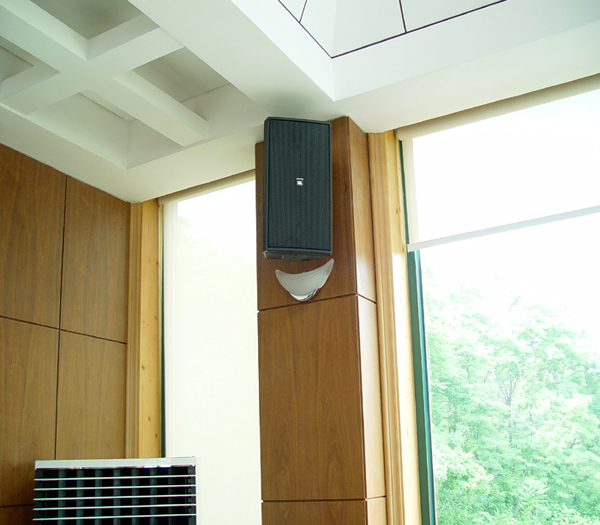

벽에 부착시킨 JBL 컨트롤 29AV
CONTROL 29AV에 대해서 말씀드리자면 2001년에 출시된 스피커로 CONTROL 시리즈 중 상급 모델로 기상 변화에 대한 저항, 기기를 보호하는 기능을 가진 케블로 콘과 회전시킬 수 있는 하이 프리퀀시 혼에 장착되어 있는 1인치 드라이버와 8인치 우퍼로 구성되어 있는데 이 회전 가능한 하이 프리퀀시 혼은 스피커를 수직으로든 수평으로든 원하는 방향으로 세워 사용할 수 있도록 되어 있는 2웨이 스피커 시스템입니다.
CONTROL 29AV 스펙
Frequency Range (-10dB) : 40Hz – 19kHz
Power Capacity : 300W, 150W
Sensitivity : 92dB SPL
Directivity Factor (Q) : 7.2, averaged 500Hz to 16kHz
Directivity Index (DI) : 8.6dB, averaged 500Hz to 16kHz
Nominal Impedance : 8ohms
Transformer Taps : 70V : 110W, 55W, 28W & 14W
100V : 110W, 55W, & 28W
Thru Position : 8ohms nominal
Dimensions(HxWxD) : 520 x 306 x 277 mm (20.5 x 12.0 x 10.9 in)
Net Weight (EA) : 12.2kg(26.8 lbs)
CONTROL 29AV 간략적 특징
* 확장된 밴드 폭, 극도로 부드러운 주파수 반응
* 110。 x 85。 HF 커버리지, 회전시킬 수 있는 혼
* SonicGuard TM 과부화 보호 기능
* 200mm(8″) 케블러 콘 우퍼, 25mm(1″) 티타늄 다이아프램 콤프레션 드라이버
* 하드웨어를 설치하기 위한 InvisiBall TM 10개의 6mm 벽면에 매달기 위한 부착점들과 옵션으로 U-브라켓을 가지고 있음
* 씰처리된 input 판넬 커버 및 input 터미널들
역시나 가장 장점이라면 저렴한 가격에 고성능 혼 드라이버를 채용해 광범위한 대역의 커버가 가능한 스피커입니다. 하지만 라이브를 병행하셨다면 29AV는 채택되지 않았을지도 모릅니다. 충분히 라이브도 커버가 가능하지만 라이브가 목적이었다면 좀더 용적이 큰 스피커가 사용되었겠지요. 하지만 음악적으로 너무 과하지도 않은 저음과 시원하고 깔깔한 고음을 바탕으로 잘 잡힌 발란스가 장점인 스피커로 모니터용이나 CD재생용으로 추천해 드리고 싶은 스피커입니다. 필자는 집에 갔다놓고 락이나 재즈를 감상하면 정말 좋을 것 같다는 생각이 들더군요. 탐나는 스피커입니다.
벽에 부착시킨 JBL 컨트롤 29AV
스피커의 고정은 매우 간단합니다. 준비물로는 첨부되어 있는 브라켓과 육각 렌치가 필요합니다. 먼저 브라켓을 원하는 장소에 잘 고정시킨 뒤 스피커 그릴에 있는 JBL 마크를 띄어냅니다. 마크를 띄어내면 작은 구멍이 있는데 여기에 육각 렌치를 넣고 잘 끝까지 돌려주면 뒤쪽에 있는 브라켓 홈이 톡하고 빠지게 됩니다. 이 홈에 브라켓을 잘 고정시킨 뒤 육간 렌치를 잘 조여서 고정시키면 됩니다. 간단하죠? ^^ 스피커에 구멍낼 필요가 없다는 것 역시 좋은 메리트가 될 것입니다.

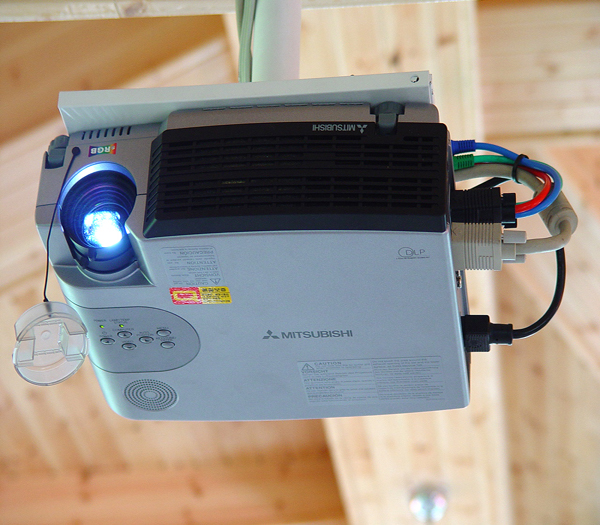

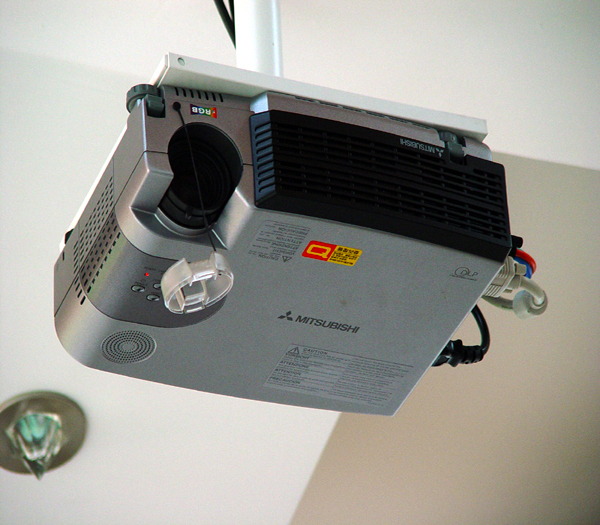

2층 미쯔비시 LVP-XD350 천정에 부착되어 있는 사진
영상기기로는 미쯔비시의 LVP-XD350이 1층과 2층에 사용되었습니다. XD350은 많이 보셔서 익히 잘 아실 것입니다. 2500ANSI에 2000:1의 명함비를 갖고 있는 DLP 프로젝터입니다. 이 프로젝터는 밝기가 상당히 밝아서 가정에서 사용한다면 눈이 쉽게 피곤해져서 오랜시간 영화감상이 어렵게 됩니다. 그렇다고 프리젠테이션용으로 사용하는 DATA급 프로젝터라고 하기는 약간은 모자란 밝기입니다. DLP 프로젝터의 화질은 그대로 유지하면서 밝기를 상당히 높인 제품으로 딱 업소용으로 적당한 프로젝터라고 할 수 있겠습니다.
이 프로젝터는 DVD의 영상출력과 HTPC의 영상출력을 담당하게 됩니다. 1층과 2층의 프로젝터를 동시에 같은 화면 출력을 위해 영상 분배기가 사용되었습니다.

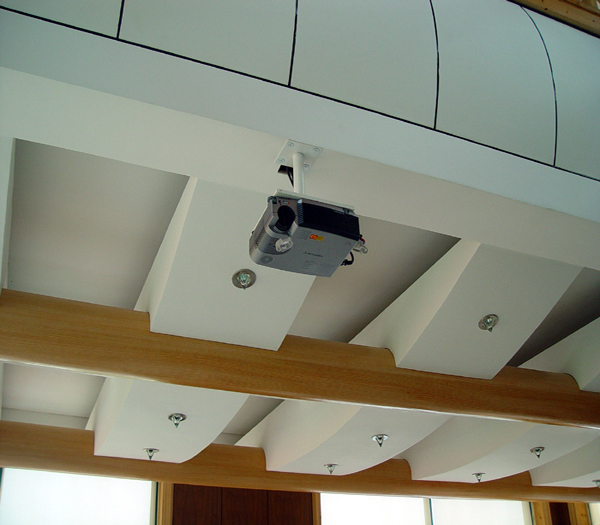

2층에 미쯔비시 LVP-XD350 천정에 부착되어 있는 사진
3층에 미쯔비시 LVP-XD350 천정에 부착되어 있는 사진
카운터 모니터용으로는 튜너가 내장된 LCD모니터를 사용하였는데 이는 컴퓨터와 DVD의 화면을 카운터에서 컨트롤하기 위해 마련된 것입니다.

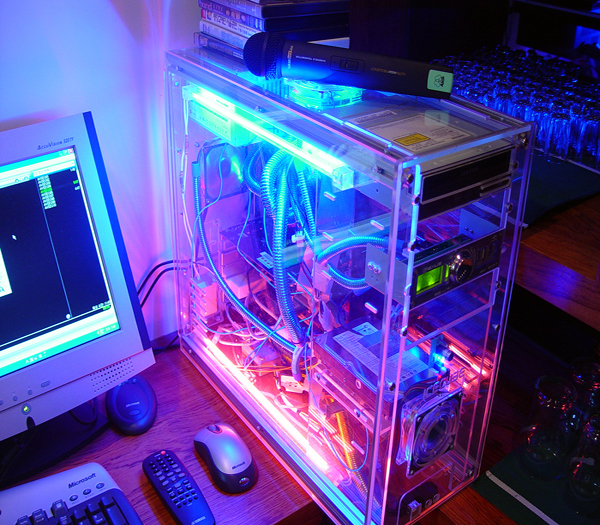

옆쪽에 있는 HTPC는 튜명케이스에 알록달록한 네온이 붙어있어 장식용으로도 한몫 합니다. 이뿌죠? 그런데 냉각 장치가 공냉식인지 수냉식인지 좀 지저분합니다. 조금 정리가 잘 되었다면 이쁜 컴퓨터가 되었을 텐데 말이죠.
DVIX 및 MP3 플레이를 위한 HTPC
레스토랑에서 마이크는 필수라면 필수고 옵션이면 옵션이라 할 수 있습니다. 찾으실 손님을 화이트 보드에 적은 뒤 종을 딸랑딸랑 치면서 돌아댕기는 것 보다는 마이크로 방송한번 때리면 간단히 해결되니 말이죠. ^^
사용된 마이크로는 AKG사의 WMS 40 이라는 전문가용 무선 마이크 시스템의 입문 기기입니다. 제한된 예산에도 불구하고 완벽한 음향 성능을 필요로 하거나 작은 무대, 클럽, 소형 이동 시스템, 교회, 호텔, 체육관 등에 이상적입니다.
WMS 40은 UHF 전파를 이용해 작동되는데 감도가 좋은 SAW 필터와 개선된 회로는 열악한 환경에서도 완벽한 음향과 간섭받지 않는 동작을 보증합니다. 프리셋에 미리 고정된 주파수를 사용하면 설명서를 읽지 않고도 바로 설정하여 조작할 수 있습니다. 무선 수신기 1대와 마이크 1대로 구성되어 있으며 수신기와의 연결은 발란스 케이블로 믹서에 꽃아 주시기만 하면 됩니다.

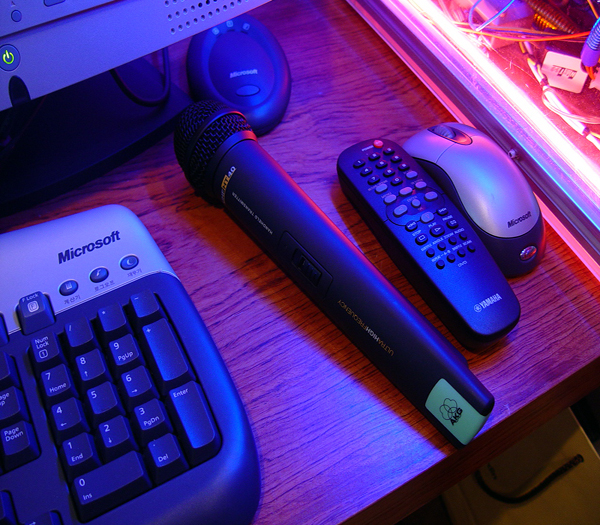

AKG WMS 40 무선 마이크

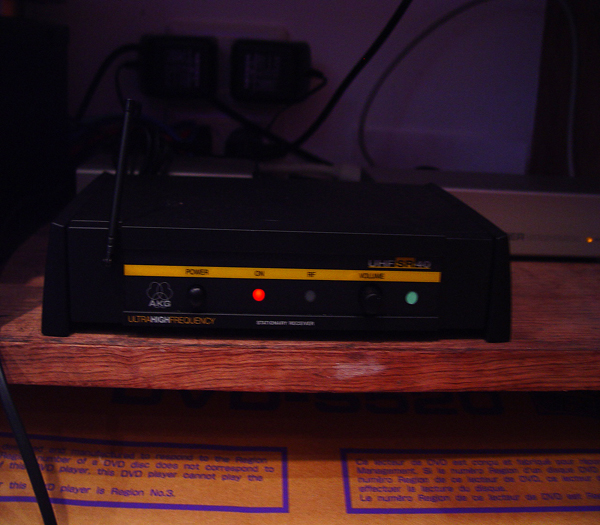

AKG WMS 40 무선 마이크 수신부

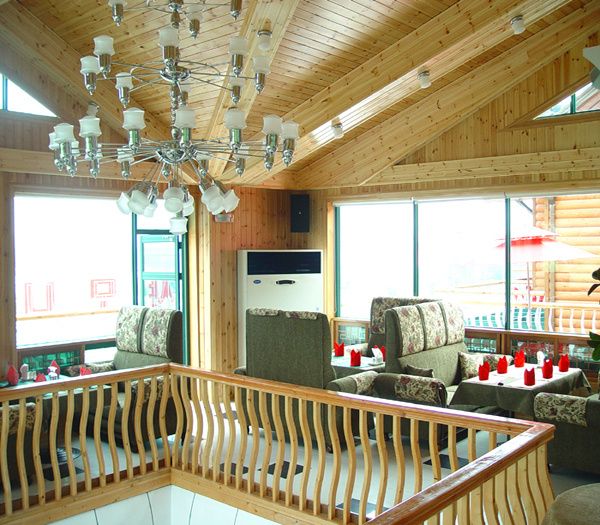

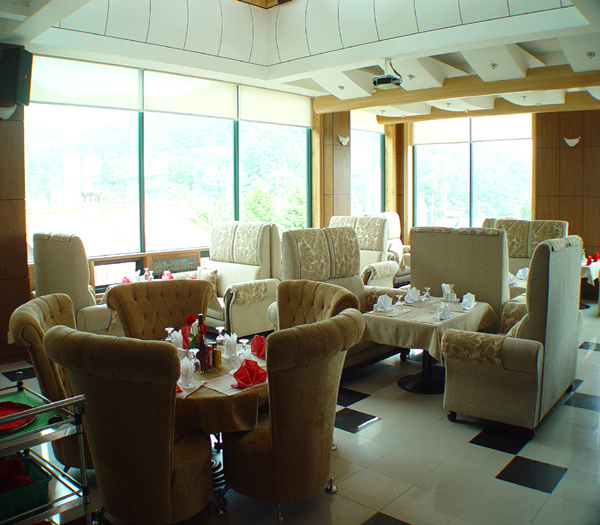

카페 2층 오른쪽 모습입니다. 프로젝터와 아늑한 음악을 감상할수도 풍경도 좋은 모습입니다.

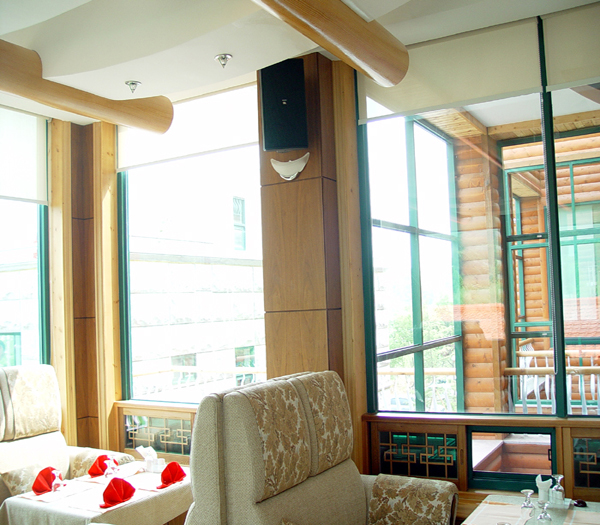

컨트롤 29AV 가 달려 있는 모습입니다. 좋은 음악이 나올것 같은 모습이지요.^^

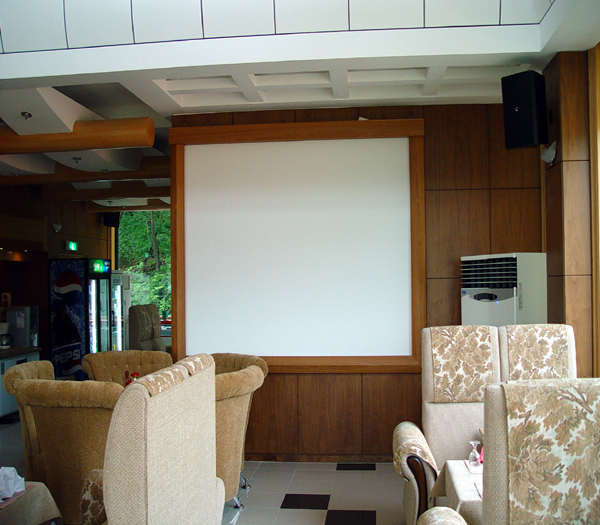

스크린 부분 입니다. 전동형으로 매립되어 있지만 그냥 흰색 벽면에 투사하더라도 크게 문제는 없을듯 싶네요.
가지런히 준비되어 있는 테이블..
카운터 한구석에 있는 앰프와 기기들입니다.

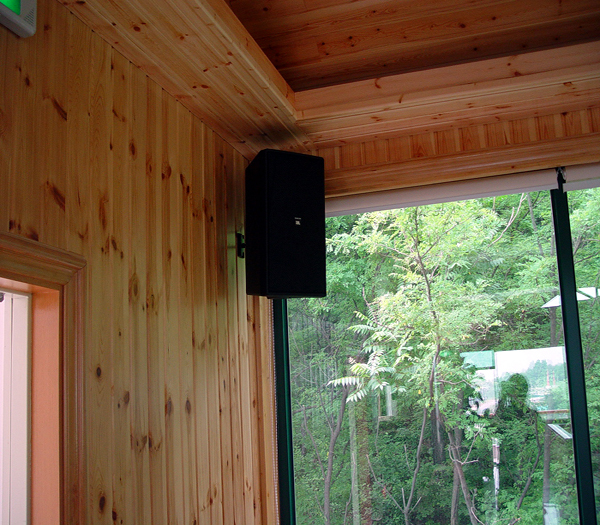

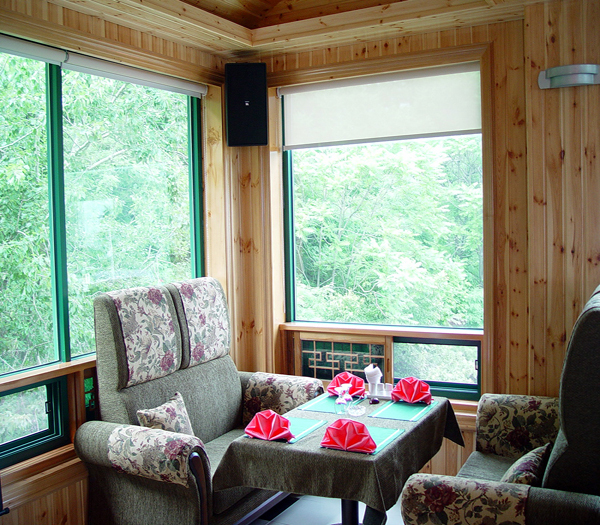

3층 한쪽에 있는 컨트롤 29AV 모습입니다.

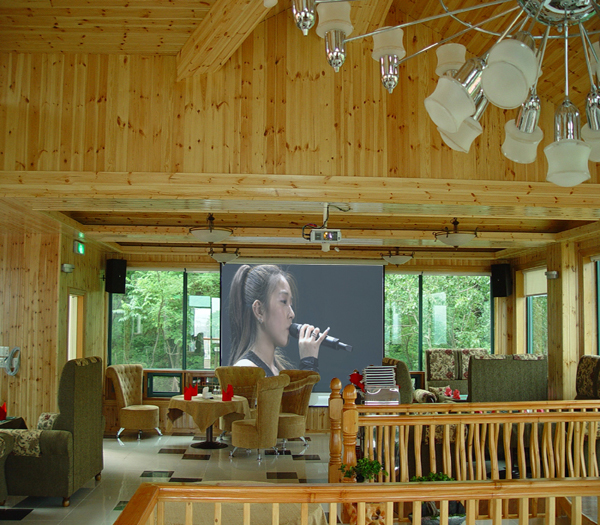

2층에 걸려있는 150″ 스크린과 미쯔비시 XD350 프로젝터 모습입니다.
3층 한쪽에 있는 컨트롤 29AV 모습입니다.
3층 베란다 에서 바라본 풍경입니다.
이 설치로 인천을 4~5번씩 다녀왔지만 재미있게 일하게 돼서 몸은 피곤해도 마음의 피곤은 느끼지 못했습니다. 가까운신 분들은 한번 가보실만 한 곳인 것 같습니다. 저두 언제 시간나면 한번 찾아 뵙고 식사라도 한끼 하고 와야겠습니다. 분위기가 좋아서 가보고 싶었거덩여… ^^ 그럼 여러분도 좋은 주말 되시고 언제나 그렇지만 항상 즐거운 AV 생활 하시기 바랍니다. 감사합니다.
