수원 금곡동 고객님의 멀티체널 홈시어터 구성기

작성일 : 2004년 8월 23일

수원 금곡동 고객님의 멀티체널 홈시어터 구성기

고객님께서는 집을 리모델링을 하시면서 홈시어터를 구축하시기로 결정하셨습니다.
100″ 대화면과 50″ PDP로 비주얼을 구축하셨고 일반 TV방송이나 뉴스 등은 PDP를 이용하셔서 시청하시기로 하셨고 DVD나 HD등 영화는 프로젝터를 이용하여 100″ 대화면에서 감상하시기로 결정하셨습니다.

거실의 크기는 대략 20평 정도의 크기이며 방을 하나 터서 거실과 합치셨습니다. 방 쪽에 스크린 및 기기들을 배치하였고 스크린은 천정 안쪽으로 박스를 별도로 마련하여 매립하였습니다.

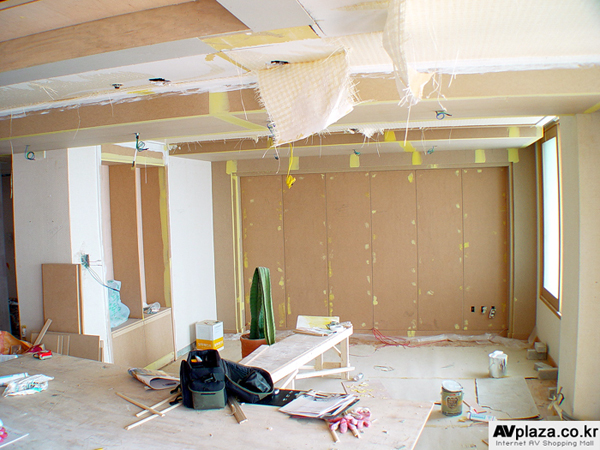

인테리어 공사현장에서 케이블 배선중

인테리어공사현장에 직접 기기 위치에 따라 영상 케이블및 전원 스피커케이블 작업을 하였습니다.
전에도 말씀드렸지만 인테리어 공사 전에 미리 avplaza에서 상담을 하시면 케이블 등을 직접 매립해드리거나 조언을 해드리고 있습니다.
좀더 깔끔한 홈시어터를 원하시는분들은 미리 상담하신다면 좀더 깔끔한 시스템을 구성하실 수 있으실 것 입니다.

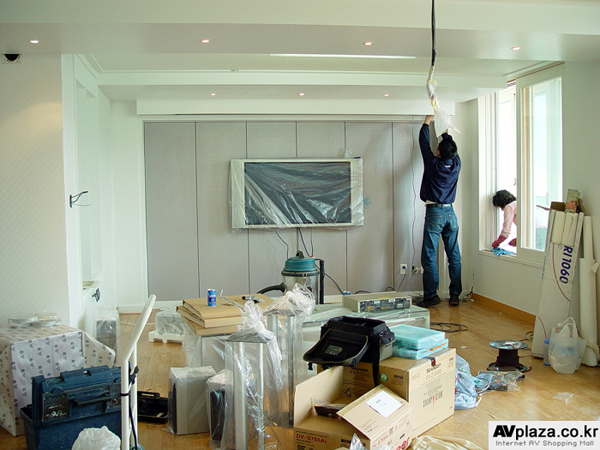

PDP설치를 마치고 스크린 배선중

본격적인 설치를 하면서 우선 벽면에 PDPTV를 다는 것 부터 시작하여 스크린및 기기배선 및 영상 세팅까지 하루 이상의 시간이 걸렸습니다.
프로젝터와 스크린 설치작업이 많은 시간이 걸리기 때문에 보통 프로젝터가 들어간 시스템에 설치 세팅작업에는 하루 종일의 시간이 걸립니다.

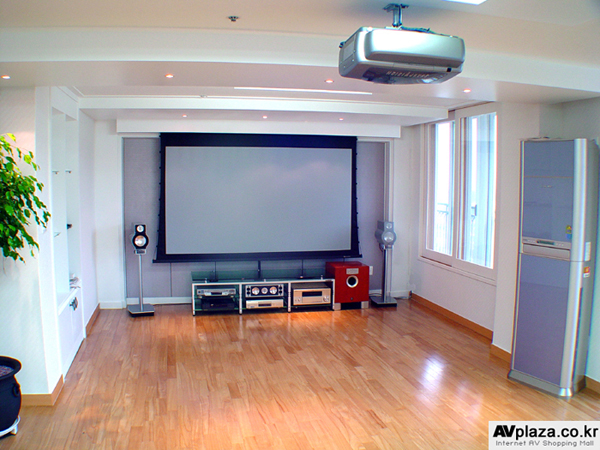

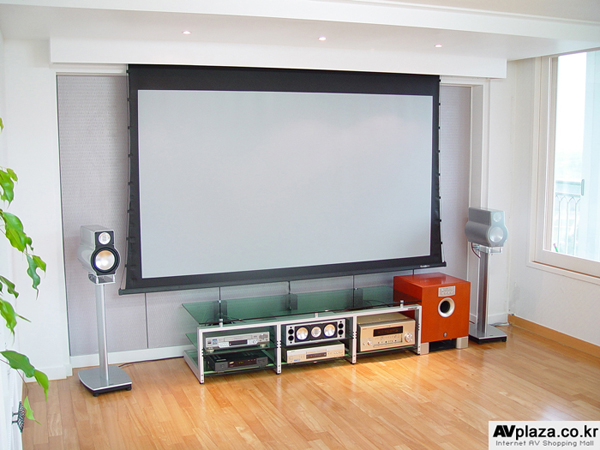

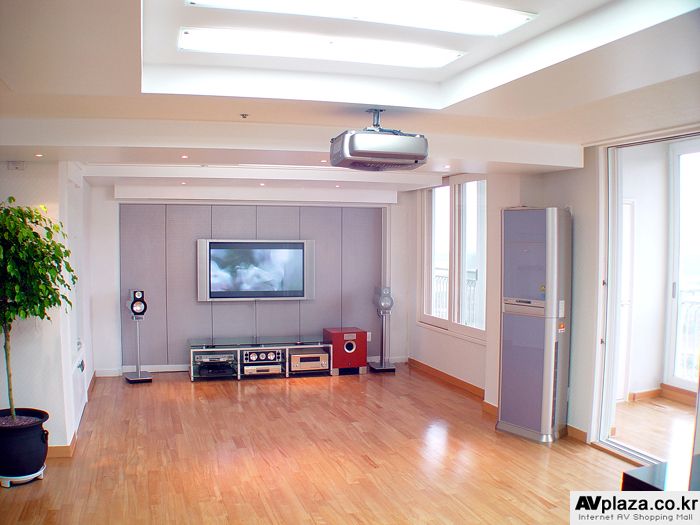

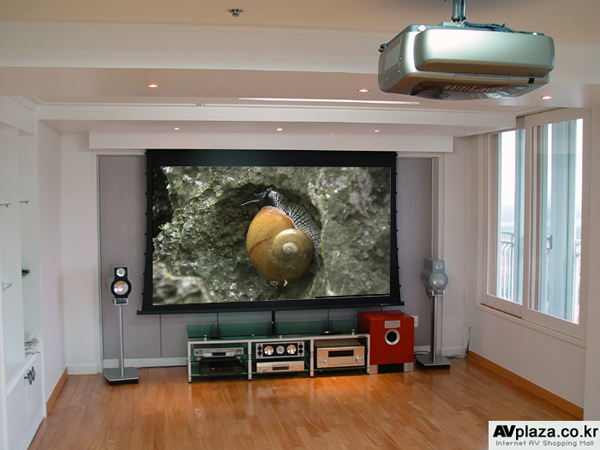

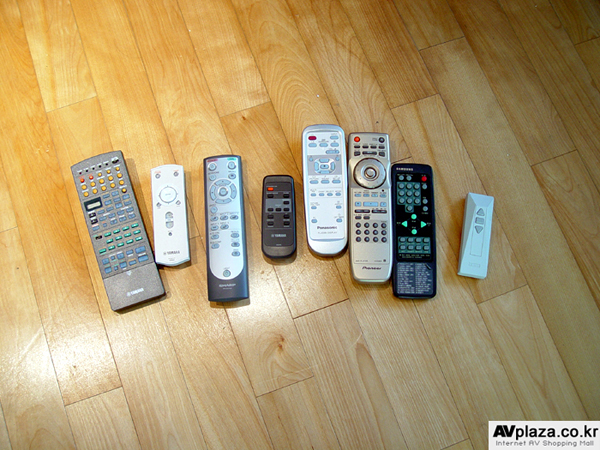

설치가 완료된 사진입니다. 100인치 스크린에 각종기기들

수원 금곡동 고객님의 사용하신 기기리스트 (아래 제품명을 클릭하면 관련 제품으로 이동합니다.)
AV앰프	YAMAHA DSP-Z9
DVD플레이어	PIONEER DV-755Ai
프로젝터	SHARP XV-Z12000
PDP TV	PANASONIC TH-50PHW6FZ
메인 스피커	ELAC CL 330JET II Authentic
센터 스피커	ELAC 203 JET

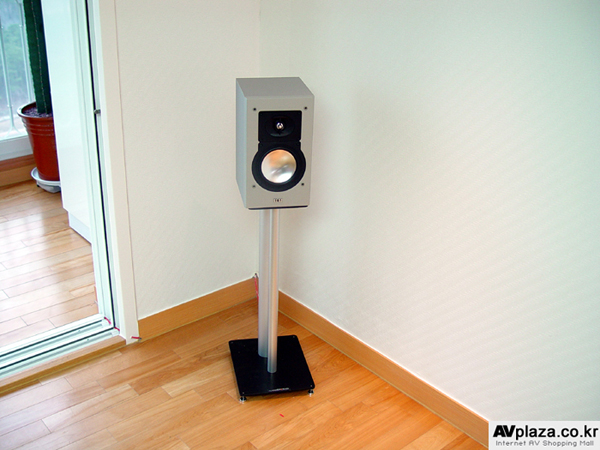

리어 스피커	ELAC BS 103.2
우퍼 스피커	YAMAHA YST SW-1500
스크린	REXVISION Hicine-vision 100″
오디오랙	AUDIO DECO PLUTO
스피커스텐드	AUDIO DECO TIFFANY 102
HD셋톱박스	LG LST-3430
스피커케이블	AUDIOQUEST TYPE-4
영상케이블	AUDIOQUEST YIQ-G 15m

투사거리및 화면사이즈 때문에 고민중 110″ 와 100″ 중 100인치 정도가 적당할 듯 싶어 100″ 텐션 스크린을 사용하였습니다.
메인스피커는 ELAC의 CL330JET 입니다. 센터역시 ELAC의 203JET 센터 스피커를 사용하였습니다.
서브우퍼는 YAMAHA의 SW-1500 서브우퍼를 사용하였고 메인 앰프는 YAMAHA의 신형 레퍼런스 제품인 DSP-Z9입니다.

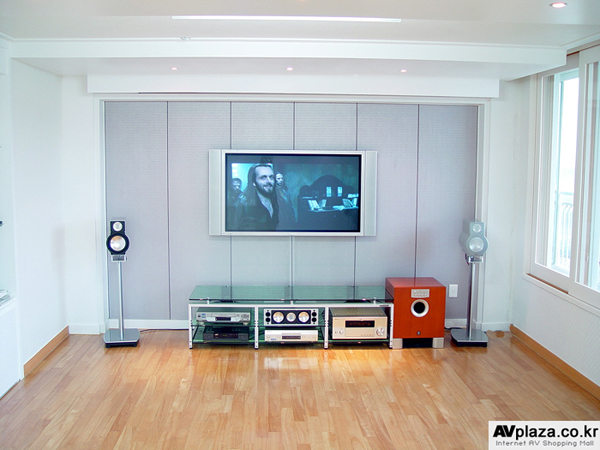

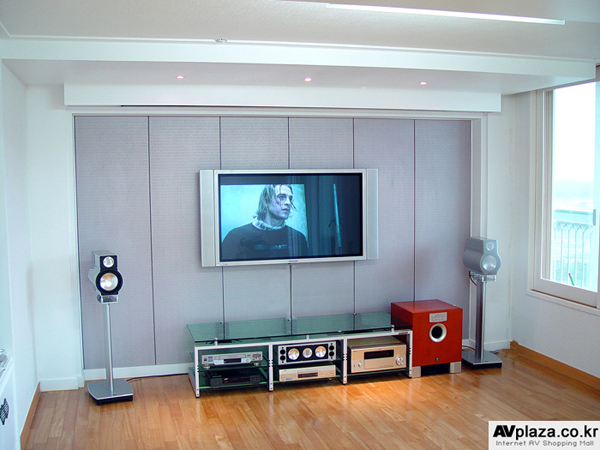

전동 스크린을 올리면 후면에 PDP가 설치되어 있음

PDP는 파나소닉의 신형 PDP인 PANASONIC TH-50PHW6FZ 제품입니다.
파나소닉의 신형 PDP는 이미 일본에서는 최고의 화질과 품질이라는 평가이며 국내에서도 소개되고 있는 HIVI등의 AV전문잡지에서도 파이오니어 504HD, 히타지, 소니 등을 제치고 당당히 1위를 차지한 제품입니다.

기기들을 찬찬히 하나씩 살펴 보면

메인스피커

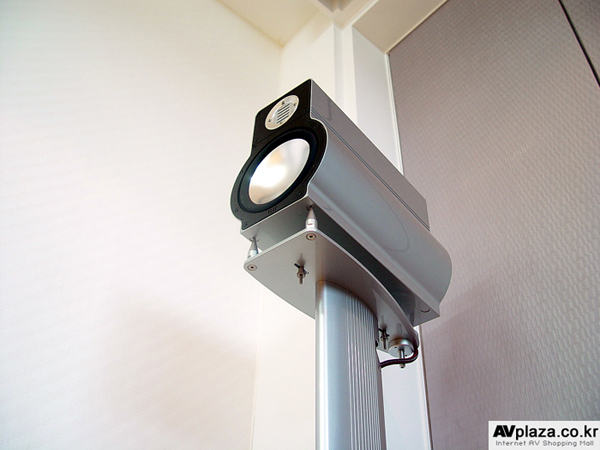

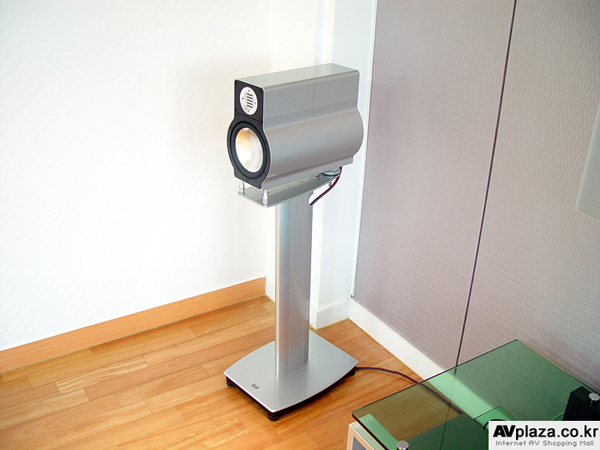

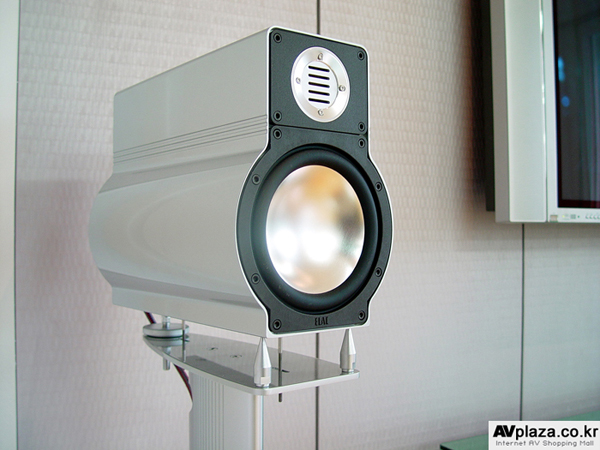

ELAC CL330JET 메인 스피커

메인스피커는 ELAC의 CL 330JET 스페셜 에디션인 오센틱입니다.
메인 스피커로는 ELAC의 CL330JET 입니다. 하이파이용으로 만들어진 스피커이지만 멀티체널 제생에도 아주 좋은 성능을 보여 주고 있습니다.
특히 330JET에 채용되어 있는 JET 트위터는 JET라 불리는 트위터는 제조사의 설명에 따르면 에어 모션 트랜스포머 (Air Motion Transformer)로, 주름 모양의 다이어프램을 신축시켜 발음하는 밴딩 웨이브 타입이라 할 수 있다.
이는 리본 타입 트위터와는 외형은 비슷하지만 전혀 다른 특성과 소리 경향을 가진다. 리본 타입 트위터는 낮은 임피던스로 인해 매칭 트랜스를 이용해야만 하지만, JET는 보이스 코일의 패턴이 전면 진동판 뒤쪽에 주름 모양으로 길게 자리하고 있어서 자체 저항이 3.5Ω으로 측정되었다. 그 뒤쪽에 마그네트가 장착되어 있는 구조로 일반 진동판이 전후 운동을 하고 있는 데 비해 JET는 좌우로 진동하는 방식을 취하고 있다.
유닛 제조 회사로는 유일하게 Eton사의 ER4 트위터가 JET와 같은 방식인 에어 모션 리본을 생산하여 판매하고 있다.

ELAC CL330JET 메인 스피커

하지만 이 JET 트위터방식인 에어 모션 트랜스포머방식의 트위터는 생산 가격이 너무 비싸 고가의 하이엔드 스피커에 체용되고 있다.
이 JET 트위터의 장점으로는 일반 박형 리본 트위터와는 달리 재생음의 깊이와 여운, 촉촉한 윤기가 돋보이지만, 고가로 인해 많이 쓰이지는 않고 있다.
이런 ELAC의 330JET의 신형이 곳 수입예정입니다. CL 330.2 라는 모델명으로 출시 예정인 모델은 기본 인클로저의 모양은 그대로 이나 사용되는 유닛이 기존의 JET트위터가 아닌 50 kHz까지 대역을 커버할수 있는 신형트위터인 JET 트위터 Ⅲ 를 장착하고 있으며 사용되는 전용 스텐드등이 변화가 있더군요.

ELAC CL330JET 메인 스피커

또한, 이번 신형은 SACD와 DVDAUDIO를 완벽하게 대응하기 위해 좀더 완벽한 튜닝 끝에 나온 신형이라고 하니 SACD나 DVDAUDIO 를 즐기시는 분들에게는 희소식이 될듯합니다.
현재 이러한 SACD와 DVDAUDIO의 요건을 만족 실켜줄수 있는 스피커가 극히 드물며 완벽하게 재생까지 해줄수있는 스피커는 더더욱 찾기 힘든 상황에 ELAC 330.2는 좋은 선택이 될 것 같습니다.

센터스피커

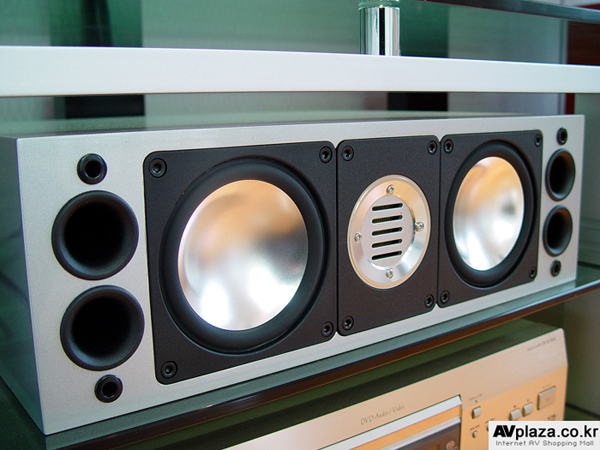

ELAC 203JET 센터 스피커

센터 스피커 역시 ELAC의 203JET 센터 스피커입니다. 메인스피커와 같이 JET트위터를 장착하고 있는 제품으로 2시리즈용 센터스피커이지만 HIFI인 3시리즈용 센터 스피커가 없기 때문에 많이들 사용하시고 있습니다.
203JET 역시 시원하고 탁 트인 음색에 넓게 형성되는 음장감을 바탕으로 하고 있는 해상력이 아주 좋은 센터 스피커입니다.

메인앰프

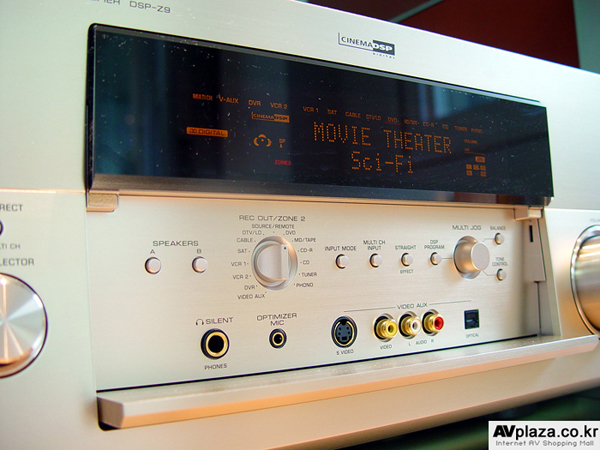

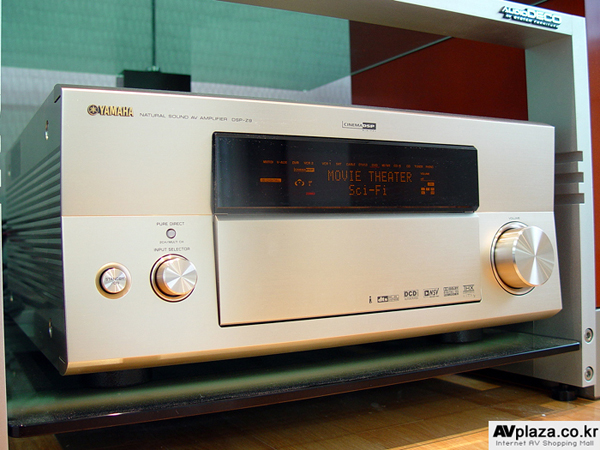

야마하 신형 레퍼런스 DSP-Z9

야마하의 신형 레퍼런스 DSP-Z9 입니다. 기존의 AZ-1의 상급 모델로 500만원대라는 높은 가격대에도 불구하고 기능 및 성능에서 정말 손색없는 레퍼런스 기기입니다.

야마하 신형 레퍼런스 DSP-Z9

9.1채널을 지원하고 있는 이 앰프는 6옴기준 250W * 7채널과 50W * 2채널의 프론트 이팩트를 지원하고 있습니다.
THX Ultra2 음장모드가 탑체되어 있으며 i-link 2개 기본으로 탑체 하고 있으며 파로쟈(DCDi) DVD등의 480 i신호에는, 정평 있는 파로쟈 DCDi를 10 bit 입력으로 채용.jaggies 노이즈의 저감이나 윤곽 보정 기술의 탑재되어 있어 원화면에 데미지를 주는 일 없이 아름답고 매끄럽고 자연스러운 화면을 만들어 냅니다. 이러한 한 뛰어난 기능을 탑재하고 있으며 또한 컴퍼넌트 입력신호를 S비디오나, 컴퍼지트로 동시 출력되면 반대로 S비디오 입력이나 컴퍼지트입력등의 입력또한 컴퍼넌트로 동시변환 출력이 가능합니다.
또한, 컴퍼넌트 입력단 역시 기존앰프에 비해 늘어난 입력 6개와 모니터 출력 2개를 동시지원하고 있습니다.

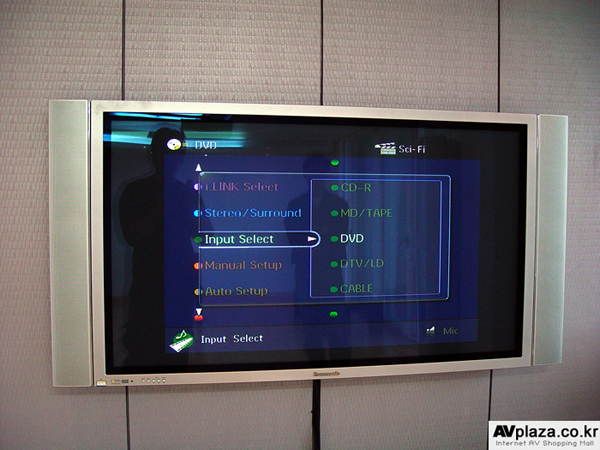

DSP-Z9 GUI 인터페이스 화면

또한, 강력한 GUI 기능을 지원하고 있기 때문에 그동안 불편했던 리모콘 대신 간단한 GUI전용 리모컨을 사용하여 조작이 가능하여 기존의 복잡했던 리모컨 대신 사용이 가능합니다.

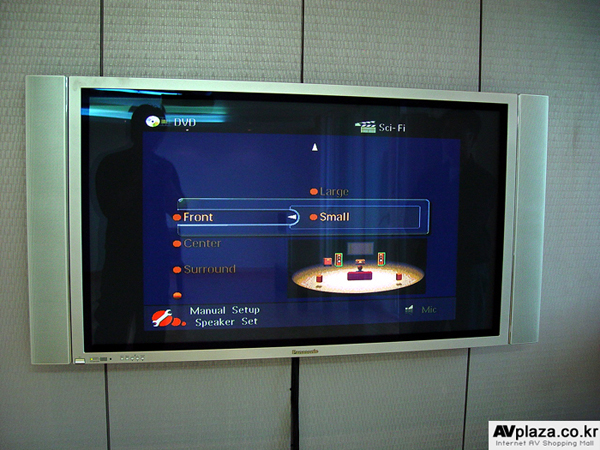

DSP-Z9 에서의 GUI 인터페이스중 앰프 세팅화면

GUI를 이용하여 앰프의 상태 및 세팅이 가능하고 앰프사용할수 있는 전 기능을 GUI로 사용하게되어 있습니다.
세련된 GUI인터페이스는 마치 PC프로그램을 보는듯한 화면을 보여 주고 있습니다.

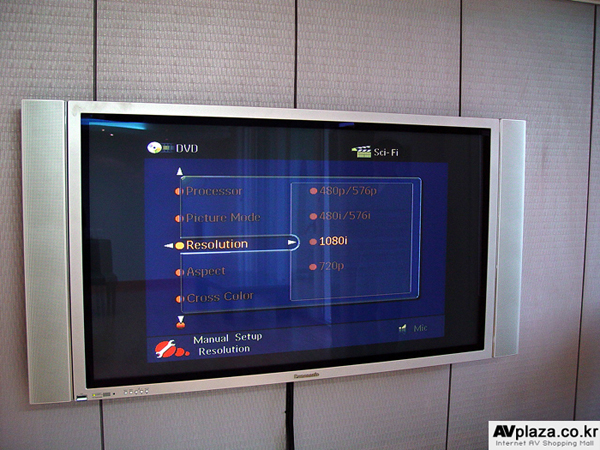

DSP-Z9 에서의 GUI 인터페이스중 비디오 레졸루션 세팅화면

영상프로세서부분에는 파로쟈의 DCDi 칩을 사용하고 있습니다. 480P로 업스케일링이 가능하며 기타 720P 1080P 및 영상의 세부적인 부분들의 세팅도 가능하게 되어있습니다.

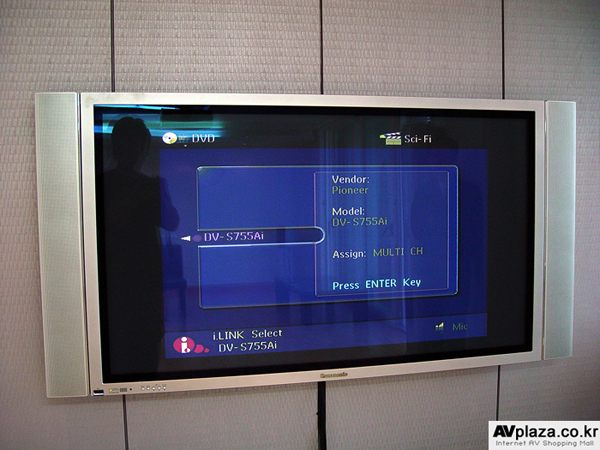

DSP-Z9 에서의 GUI 인터페이스중 755Ai 와 i-LINK 연결화면 세팅화면

또한, i-LINK 접속이 가능하여 기존의 SACD와 DVDAUDIO를 인터커넥터를 이용하여 아날로그로 연결하던 것을 i-LINK케이블 하나로 연결하여 DVD와 앰프 서로 연동이 되며 또한 기존의 DTS, DD등의 신호 외에 SACD나 DVDAUDIO등의 을 디지털 전송이 가능하게 되었습니다.

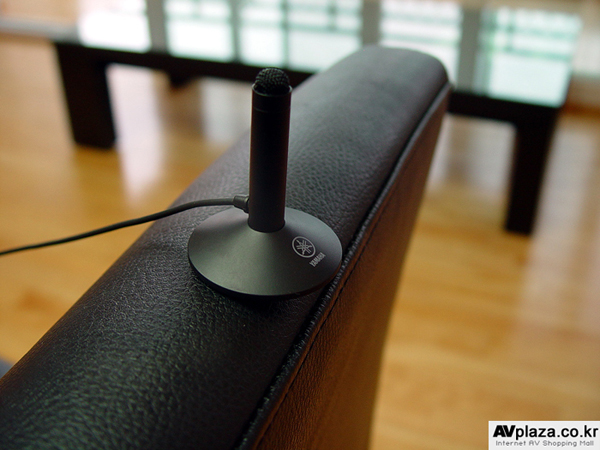

DSP-Z9 에서 제공되는 YPAO용 전용 마이크

또한, YAMAHA의 최신 기술인 YPAO(Yamaha Parametric Room Acoustic Optimizer) 기능을 가지고 있습니다. 이 기능은 스피커 와 공간 세팅을 최적으로 세팅이 가능한 기능입니다. 사람의 귀로만은 완벽한 세팅이 힘든 상황에 이러한 기능은 뛰어난 기능이라고 생각합니다.

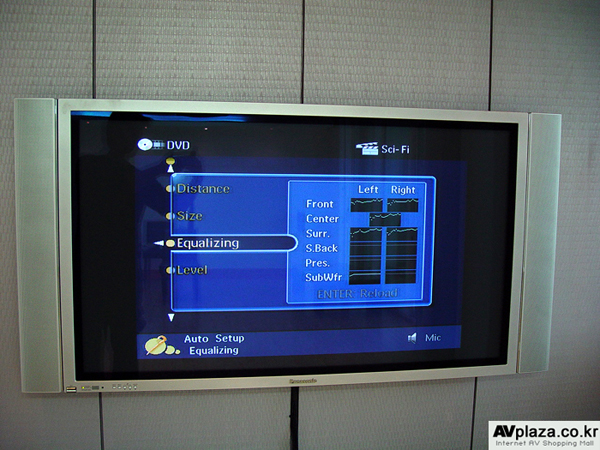

YPAO마이크로 입력된 소리값을 이용하여 앰프 자동세팅되는 화면

유니버셜 플레이어

파이오니어 755Ai 유니버셜 플레이어

DVD플레이어는 파이오니어의 755Ai 입니다. i-LINK를 가지고 있는 모델 중에 가장 저렴한 유니버셜 플레이어입니다.
SACD와 DVDAUDIO 플레이가 가능한 유니버셜 플레이어로 기본기에 충실하면서 파이오니어의 뛰어난 필림라이크 색감 이 뛰어난 플레이어입니다. 최근 신형 플레이어들이 많이 출시되고 있지만 대부분 파이오니의 메카닉을 기본베이스로 만든 제품들로 파이오니어의 뛰어난 영상소스기기의 기술을 볼수 있는 부분입니다.

엑티브 서브우퍼

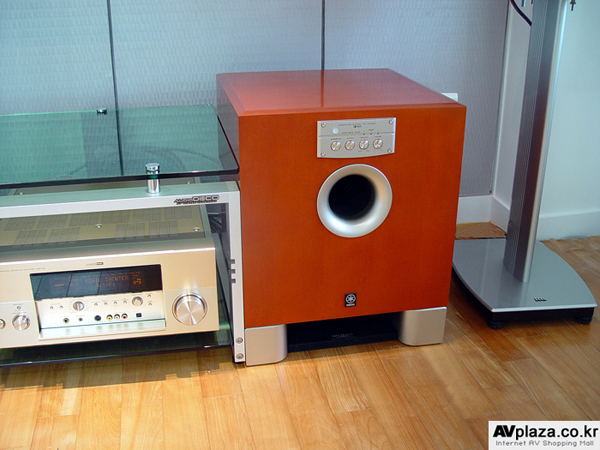

야마하 SW-1500 서브우퍼

서브우퍼는 야마하 의 SW-1500으로 야마하의 최상급 레퍼런스 기기입니다. 1000W의 강력한 출력의 서브우퍼로 공간장악능력이나 저역의 다이나믹에서 300만원대 서브우퍼와 경쟁하여도 손색없는 제품입니다.
또한, 리모콘을 제공하고 있어 사용하기 편리하다는 장점도 가지고 있는 제품입니다.

PDP TV

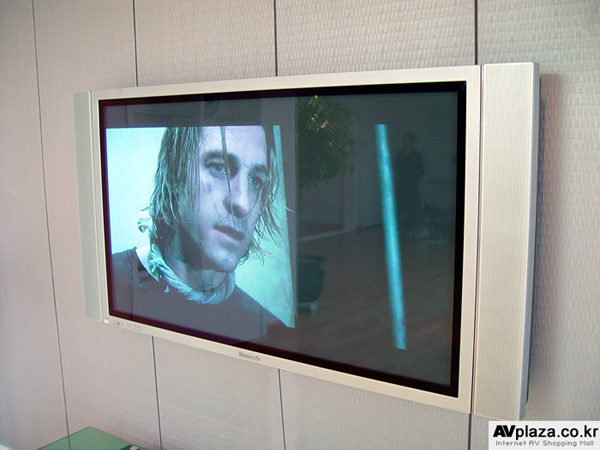

파나소닉 신형 PDP TV TH-50PHW6FZ

PDP는 파나소닉의 신형 모델인 TH-50PHW6FZ 입니다. 50″ PDP로 개인적으로 수입모델 중 가장 성능이 좋은 모델이라 생각합니다.
다만, 아쉬운점은 DVI 입력단자가 없다는 점이 아쉬운점입니다.
하지만, 색감이나 화질면에서 정말 좋은 성능을 보여 주고 있는 제품입니다.
1366 X 768 / XGA 해상도에 3000:1의 콘트라스트 비율을 가지고 있는 제품으로 일본에 같은 내수용제품이 극찬을 받고 있는 수출용 모델입니다. 최근 주목해서 봐야할 PDP로는 파이오니어의 504HD라는 제품과 TH-50PHW6FZ 가장 눈에 띠는 수입제품입니다.

파나소닉 신형 PDP TV TH-50PHW6FZ

텐션 전동 스크린

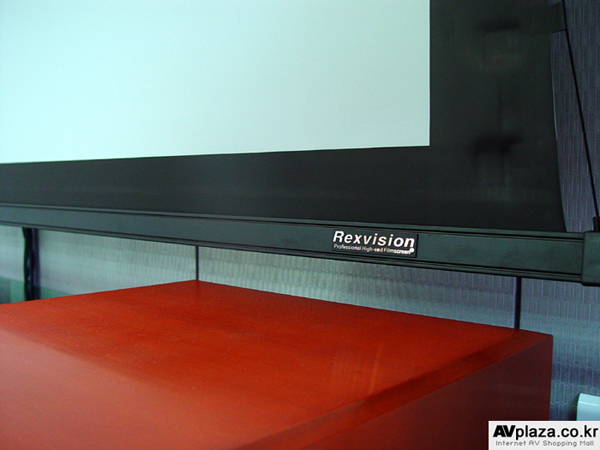

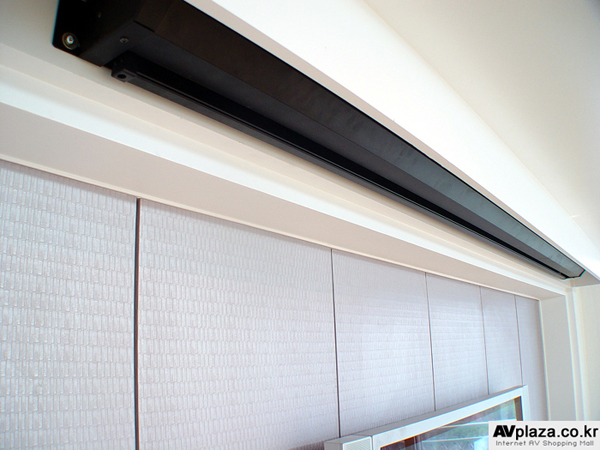

렉스비전 전동 텐션 스크린 하이시네비전

렉스비전에 DLP프로젝터용 전동 텐션 스크린입니다. 일반 전동 스크린에 비해 무게가 상당하며 크기도 상당히 크죠.
스크린작업이 생각보다 쉽지 않습니다. 대충 작업할수도 있지만 정확한 수평을 잡아줘야 합니다. 아무리 텐션 스크린이라고 하여도 우는 현상이 발생할수 있기때문에 정확한 수평을 잡아 줘야 하지요. 스크린은 천정안쪽에 별도의 박스를 짜서 매립하였습니다. 리모콘 수신부와 전원선은 천정안쪽으로 배선하여 눈에 전혀 보이지 않도록 설치하여 깔끔하게 마감하였습니다.

렉스비전 전동 텐션 스크린 하이시네비전

렉스비전에 사용되는 모터와 수신기는 프랑스 솜피사의 신형 모터와 수신부로 기존 솜피재품에 비해서 작동속도가 상당히 빨라저 시원스럽게 스크린이 작동하며 모터의 힘또한 보강되었습니다.

렉스비전 전동 텐션 스크린 하이시네비전

DLP 프로젝터

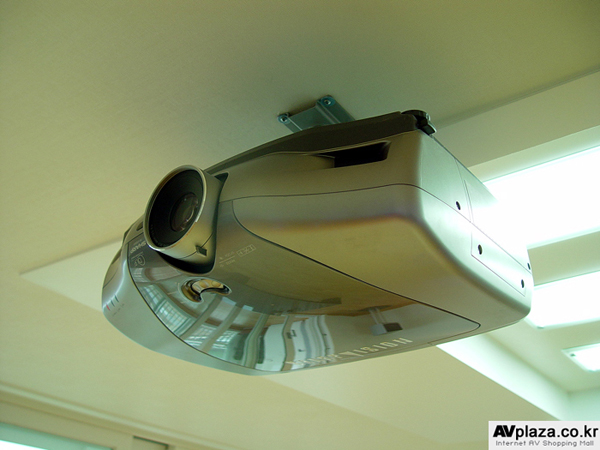

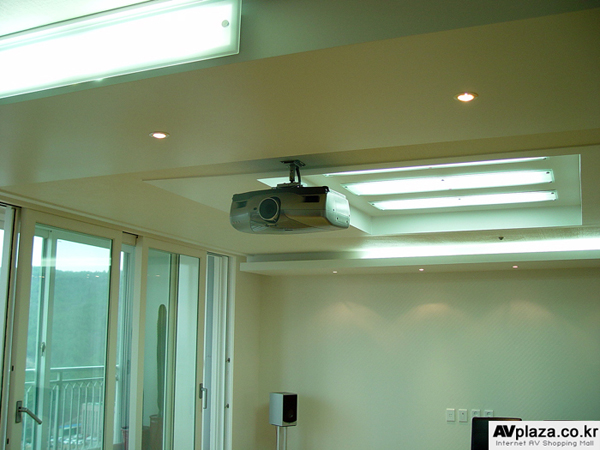

샤프 Z12000 DLP 프로젝터

프로젝터는 샤프에 Z12000 입니다. 최근 DMD™ HD2+칩을 달고 발매되는 많은 프로젝터가 있지만 그중 샤프 Z12000을 찾는 분들이 많습니다. 같은 칩을 달고 있는 제품으로는 삼성의 SP-H700AK , BARCO CineVERSUM 70, SIM2 HT300 PLUS 등의 제품들이 있지만 가격면에서 Z12000이 가장 저렴하면서도 가격대 성능면에서 높은 평가를 받고 있어 Z12000 을 많이 찾으시는것 같습니다.
하지만, 개인적으로 여유가 되신다면 SIM2 HT300 PLUS ,BARCO CineVERSUM 70 도 좋은 선택이 되지 않을까 생각합니다.
특히 BARCO CineVERSUM 70 은 삼관식에 필적한 부드러운 색감과 필림라이크한 화면에 있어 아주 좋은 선택이 될수 있겠지만 샤프 Z12000에 비해 500만원정도 더 비싸다는 점은 아쉬운 부분입니다.

샤프 Z12000 DLP 프로젝터

샤프 Z12000은 현존하는 DLP나 LCD중 가장 좋은 블랙을 보여 주고 있습니다. 눈으로도 그차이는 확실히 구분하실수 있습니다. 컨터라스트비가 5500:1 이라는 경이적인 명암비를 무기로 DLP의 장점이 부드러우면서 정확한 색 표현력은 Z12000의 가장 큰 장점일것 입니다.

샤프 Z12000 DLP 프로젝터
