안양 평촌에 회의실 시스템 구축기

작성일 : 2004년 8월 30일

안양 평촌에 회의실 시스템 구축기

이번 설치기는 회의실 시스템입니다.
AV플라자에서는 가정용뿐 아니라 사무실, 극장, 업소등의 다양한 장소에 홈시어터및 PA제품들을 설치 하고 있습니다.

이번 설치장소는 30평 규모의 회의실로 주로 프리젠테이션 및 회의와 해외 바이어등과의 화상회의가 가능한
시스템을 원하셨습니다. 기존 사무실에서 신축빌딩으로 입주를 하시면서 의뢰를 하셨고 가격대 성능비가 높은
시스템으로 추천해 드렸습니다.

설치 장소는 두곳으로 한곳은 회의실과 한곳은 제품 전시공간으로 회의실은 말그대로 회의와 P/T 가 주목적이고

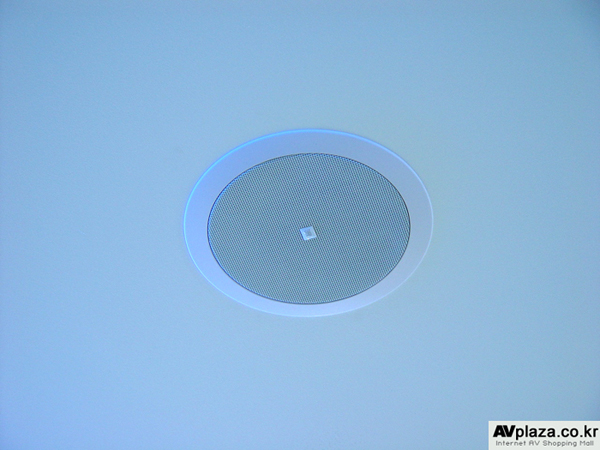

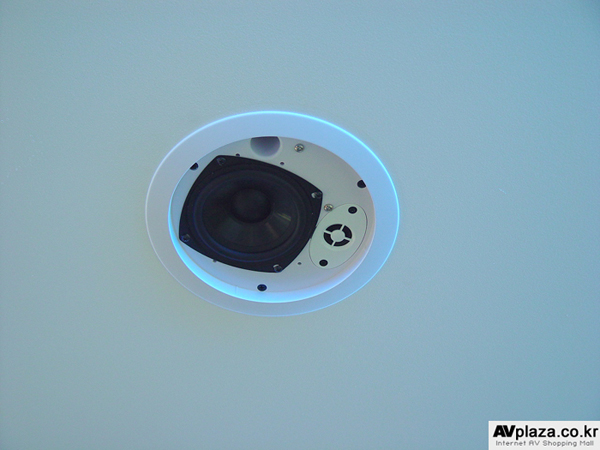

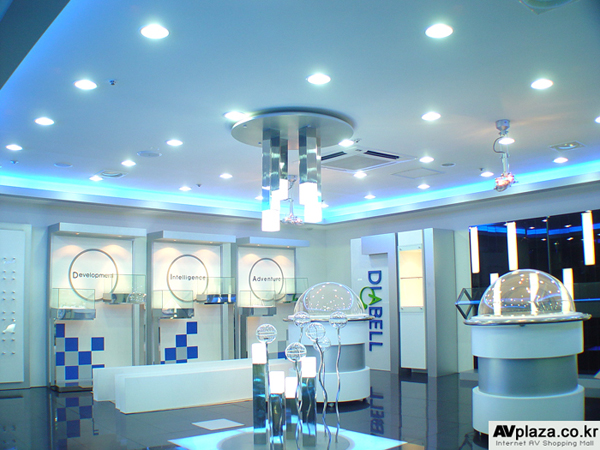

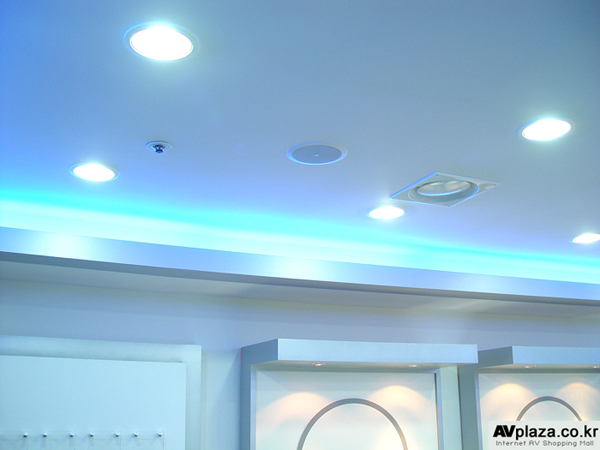

제품 전시공간은 회사의 제품을 전시장에 BGM 음악이 나오시기를 원하셨습니다.

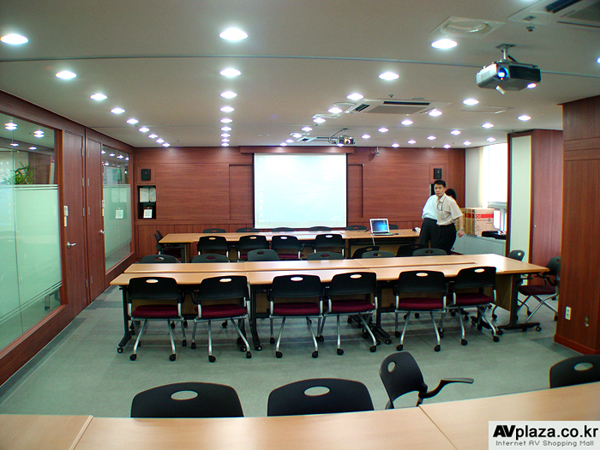

회의실 시스템

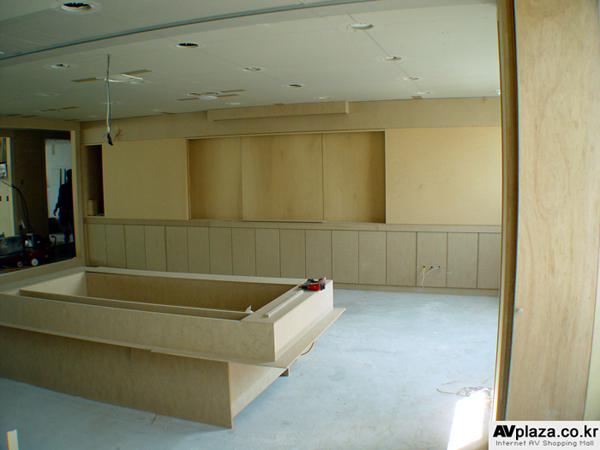

회의실 인테리어 공사현장

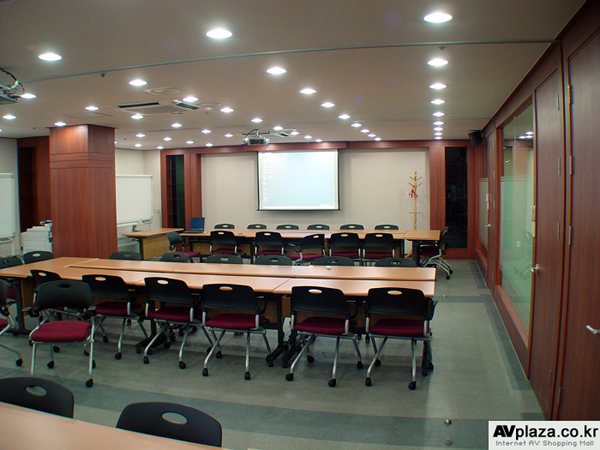

회의실의 컨셉은 대규모 회의시 하나의 회의실로 사용하고 평상시에는 회의실이 3칸으로 분리되어
소규모 회의실 3개가 되는 장소 입니다.

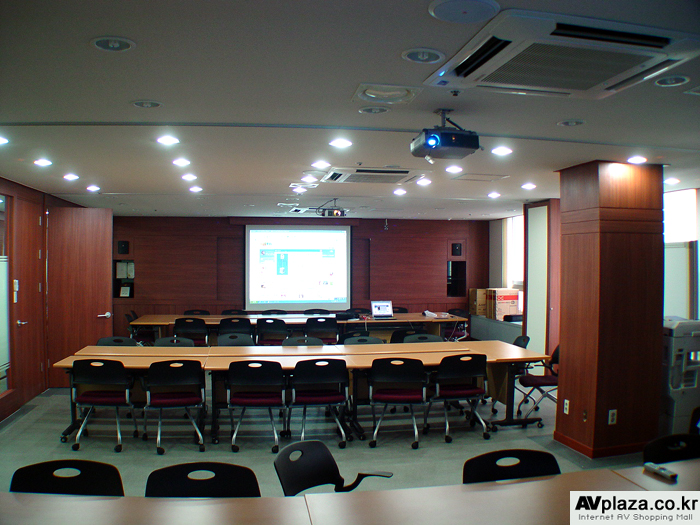

따라서 프로젝터 역시 전면과 후면에 각각 설치가 되어 대회의실때는 전면 프로젝터를 사용하고 평상시에는 전면과 후면에 프로젝터를 각각 사용하여 효율을 높였습니다.

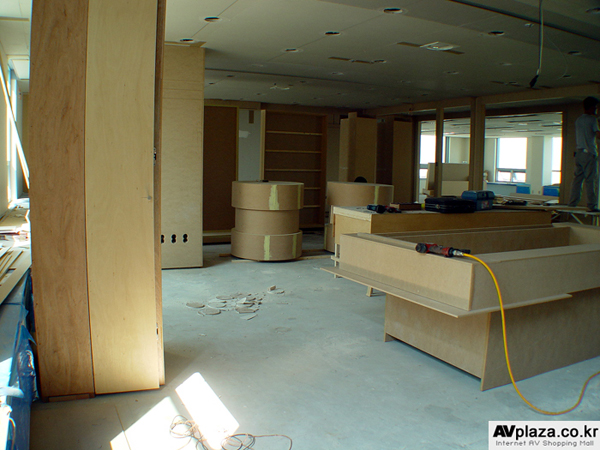

회의실 인테리어 공사현장

신축 인테리어 현장때부터 배선 작업및 스피커의 위치 스크린 사이즈, 공간및 환경에 맞게 스피커의 성능및 컨셉을 정하고 인테리어 회사와 작업에 관하여 조율후 작업에 들어갔습니다.

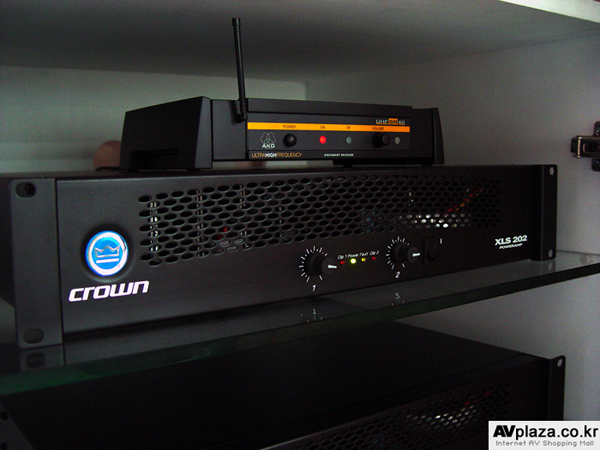

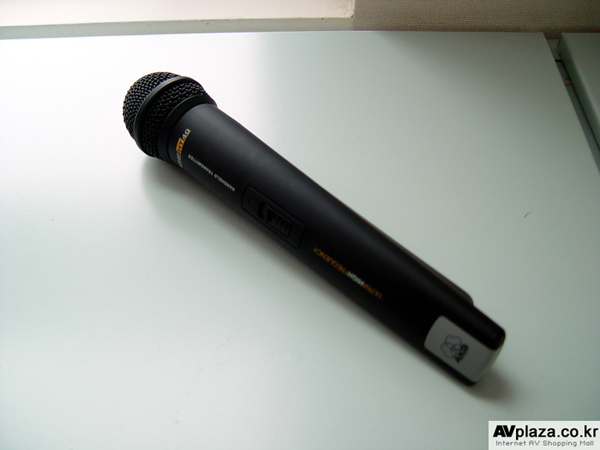

우선 스피커가 전면2개 후면 2개를 사용하기로 정하였고 프로젝터 2대와 무선 마이크 및 각종 기기가 들어갈 예정으로 주로 프리젠 테이션에 중점을 두고 작업되었습니다.

스피커 매립하기 위해 제작된 스피커 거치대

전면 스피커는 미리 스피커 크기에 맞게 매립할 장소를 만들었고 스피커 케이블 배선은
미리 천정을 통하여 배선이 완료해둔 상태입니다.

JBL 컨트롤 25AV가 매립된 전면 모습

사용된 스피커는 JBL 의 컨트롤 25AV로 혼타입의 트위터를 장착한 제품으로 정확한 소리전달과
명쾌하면서 평탄한 주파수 특징이 장점인 제품입니다.
그리 크지 않은 크기임에도 당찬 소리와 시원하게 나오는 중고역이 아주 멋진 스피커 입니다.
기본적으로 벽에 고정이 가능하도록 브라켓이 기본 재공되며 또한 자유자제로 브라켓이 움직입니다.
극히 부드러운 주파수 응답과 실내 및 실외에서 모두 균일한 성능을 보여주는 것이 특징입니다.
방자 처리가 되어 있어서 TV 모니터에 근접하여 사용할수 있으며 “SonicGuard” 과부하 보호 회로를 내장되어 있습니다.
정확히 소리를 전달이 가능하며 특히나 P/T 및 영화, 음악감상에도 적합한 다기능 멀티 스피커 입니다.

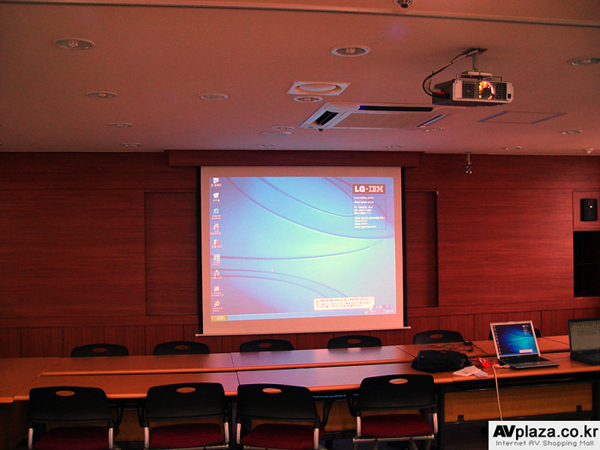

전면에 전동 스크린설치및 무선센서 설치

스크린은 전면에 100″ 4:3 전동 스크린이 사용되었고 후면에는 80″ 4:3 전동 스크린을 장착하였습니다.
스크린은 무선 센서를 장착시켜 RF방식의 무선 리모콘으로 조작이 가능하도록 하였습니다.

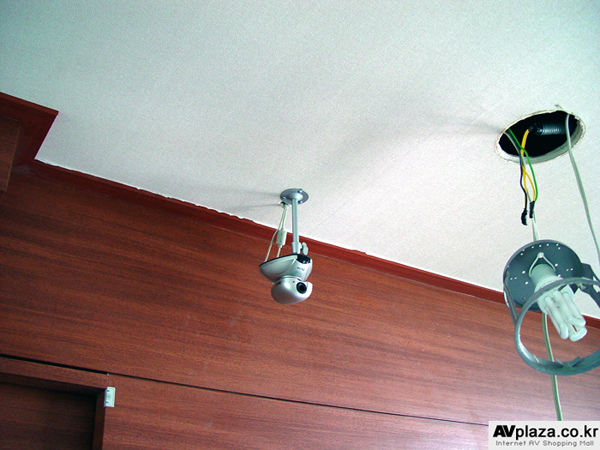

회상회의용 으로 설치해드린 화상캠

또한 화상회의를 하시기를 원하셨기때문에 화상회의의 적합한 회상용캠을 천정에 설치 해드렸습니다.
이 제품은 컴과 연결후 사용하는 제품으로 저렴한 가격에 뛰어난 성능을 보유하고 있는 제품입니다.
특히나 리모콘을 통하여 화상캠의 동작이 가능하고 좌우상하 동작이 가능하다는 것이 특징입니다.

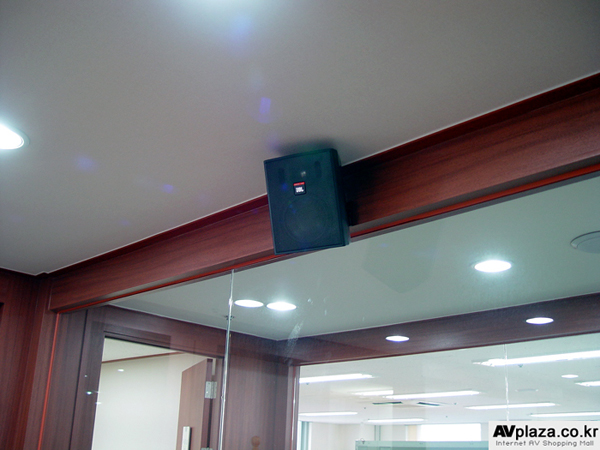

후면에 설치된 스피커 역시 JBL 컨트롤 25AV 입니다.

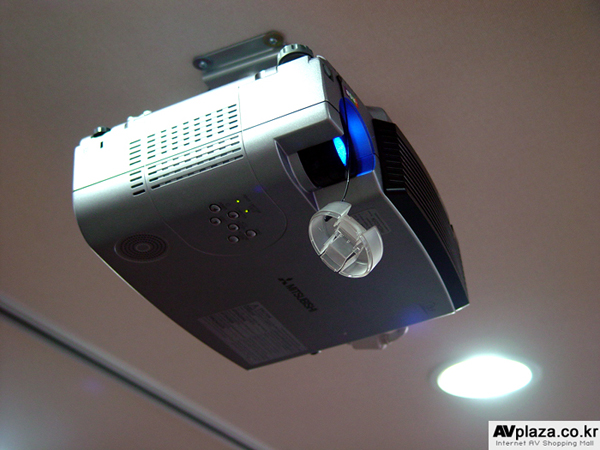

전면과 후면에 두대가 설치된 미쓰비시 XD350U DLP프로젝터

전면과 후면의 프로젝터는 미쓰비시 미쓰비시의 XD350U 모델로 DLP방식의 1027*768 해상도를 가진
프로젝터 입니다.
특히 이 프로젝터의 가장 큰 장점은 램프의 런타임입니다. 일반적인 프로젝터에 비해 2배 이상의 램프수명을 가지고 있습니다. 4000시간의 수명으로 우선 유지비가 적게 든다는 것이 장점입니다.
2500안시의 밝은 화면은 낮에도 일정한 약간의 차광만 있다면 시청하기에 그리 어렵지 않다는 장점도 있습니다. 또한, LCD 프로젝터와는 비교가 되지 않는 2000:1 이라는 컨트라스트비를 가지고 있기에 블랙 부분은 확실히 좋은 화면을 보여 주고 있습니다.

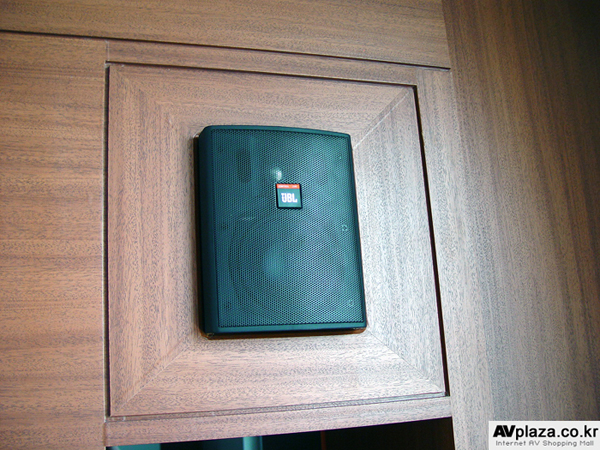

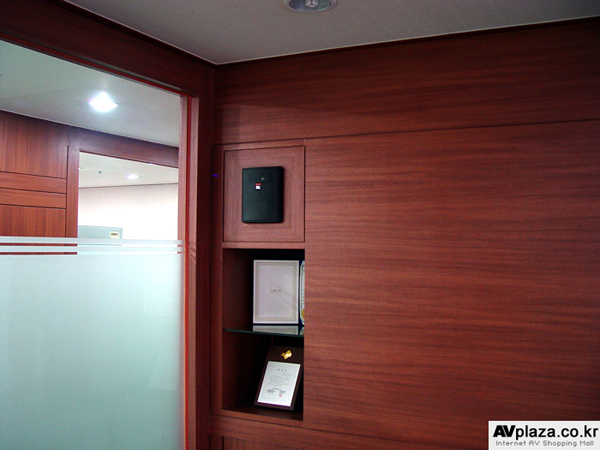

전면에 매립된 컨트롤 25AV 스피커 입니다.
