7.1채널 대화면 멀티채널 시스템 원룸 구축기
7.1채널 대화면 멀티채널 시스템 원룸 구축기
일산에 거주하시는 고객님께서 지난번 저의에게 설치하시고 이번에 이사를 하시면서 추가로 7.1채널 구성을 원하셨습니다.
기존에 사용하시던 로텔 RSP-1068 7.1채널까지 지원하지만 사용하시는 파워앰프는 5채널 파워앰프이기 때문에 2채널이 추가로 필요하셨습니다.
추가로 로텔의 6채널 파워앰프를 구입하셔서 브리지 모드를 사용하셔서 3채널을 추가로 확보 하였습니다.
리어백 스피커는 JBL의 신형 스피커인 JBL 4310H 를 이용하시기로 하셨습니다.
JBL HT5로 구성하시는것이 좋기는 하지만 가격이나 크기로 인하여 리어백은 4310H로 결정 하셨습니다.
이번 설치기는 경기도 일산이며 10평정도의 복층식 원룸 입니다.
JBL HT는 워낙 유명한 스피커이고 그 성능 역시 뛰어나 이미 많은 분들이 사용하시고 있으십니다.
일반적인 저가형 JBL과는 차원이 다른 소리를 들려 준다고 말할 수 있습니다.

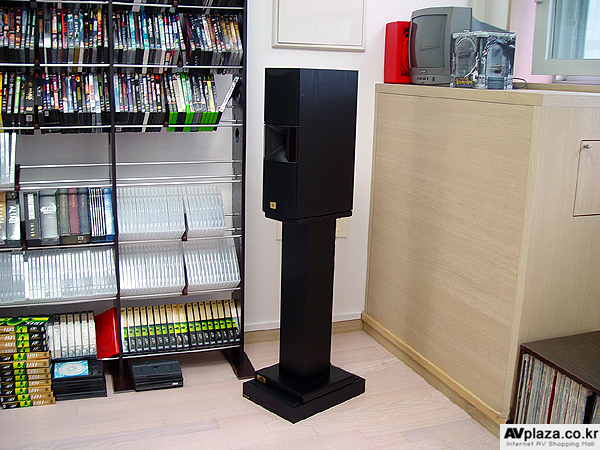

JBL의 HT4V 메인스피커
JBL HT4V 메인스피커와 전용스텐드 그리고 오디오펜스
JBL의 THX 인증 스피커인 HT4V는 JBL의 최상급 기기인 신서시스의 막내 시리즈의 메인 스피커로 사용되는 스피커입니다.
신서시스 울트라 부터 신시시스 HT까지의 라인업을 가지고 있는 JBL의 최상급 기기의 신서시스는 최고의 기기로 신서시스 헤라크레스는 10억부터 4000만 원대의 다양한 라인업을 가지고 있는 최상의 하이엔드 멀티채널 시스템입니다.
그중 HT시리즈를 사용한 신서시스 HT는 6000만 원대 멀티채널 시스템의 메인 스피커로 사용되는 스피커입니다.
참고로 JBL의 신서시스 상위 라인업은 특화된 형태의 단독매장으로 곧 국내에 들어올 예정에 있습니다. 이것은 세계 최고의 JBL 홈시어터 라인업이 국내에 소개된다는 것을 의미하는 것이지요.
JBL의 HT는 멀티채널전용의 THX 울트라를 지원하고 있는 스피커입니다. 제가 알고 있는 한 가정용 스피커중 THX울트라를 지원하고 있는 제품 중 수입되는 스피커는 JBL HT시리즈 밖에 없는 것으로 알고 있습니다.
THX가 뭐냐고 물어보시는 분들도 있더군요. THX는 루카스 필름에 의해 개발된 표준으로 영화팬들이 영화를 감독이 의도하고 있는 최적의 레벨로 보고들을 수 있도록 한 것입니다. 이러한 THX 표준은 장비에 최적화 하기위한 엄격한 스펙, 디자인과 음향 공간, 배경 소음 정도 및 영상과 이를 보는 방향 등을 모두 포함하는 매우 포괄적인 표준을 제시하고 있습니다.
이러한 THX인증스피커들은 대부분 일반적인 CGV 나 메가박스 등 대형 극장들의 극장용 스피커들이 이러한 THX 인증을 확득한 스피커입니다.
JBL 신서시스 홈페이지 <- 클릭
JBL HT 신서시스 제품 보기 <- 클릭
HT4V는 두 개의 저역 유닛 사이에 고역 유닛을 배치하여 음상의 정위감을 향상 시키는 가상 동축형의 구조를 가지고 있고 고역 유닛도 JBL 특유의 바이래디얼 혼을 부착한 퓨어티타늄 돔을 사용하고 있습니다.
JBL의 AV스피커 라인업을 살펴보면 가상 동축형의 홈 트위터를 구성하여 K2프로젝트의 기술을 활용하는 것을 알 수 있습니다.
저역 유닛은 5.25인치의 페어퍼콘을 채용했고 에지는 고무로 되어 있는데 이러한 비교적 작은 구경의 우퍼임에도 주파수 응답은 스펙상 42Hz 까지 내려가는 놀라운 성능을 보여주고 있습니다.
오디오펜스 SM-230G
HT 전용 스텐드 아래 신형 오디오펜스 제품인 SM-230G를 장착하였습니다.
신형 오디오 펜스는 고품격 취향에 맞는 고급스럽고 세련된 라인과 디자인으로 출시하였습니다.
기존 오디오펜스 제품보다 성능 향상을 위해 저층 구조를 추가하여 총 12층 저층구조로 변경하였습니다.
또한, 밴딩 처리되었던 테두리 마감을 정밀 가공된 목재로 변경하여 품격을 높였습니다.
전반적으로 기존 제품에 비해 마감 및 성능면에서 업그레이드된 제품입니다.

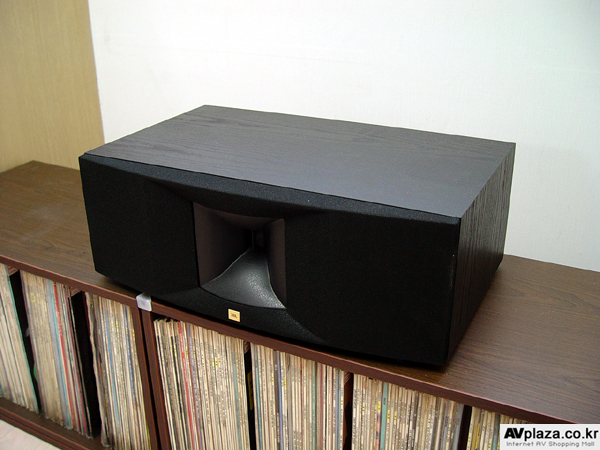

센터 스피커 JBL HT4H
JBL HT4H 센터 스피커
HT4V와 같은 신서시스 HT의 메인 스피커로 사용되고 있는 제품으로 HT4V 메인 스피커와 거의 유사한 스팩과 유닛을 가지고 있는 제품입니다.
단 센터 스피커로 사용할 수 있도록 혼트위터의 위치와 음압이 조금 다른 것 이외에는 거의 같은 스피커라 보시면 됩니다.
우퍼 스피커 JBL PB-10
JBL PB-10 엑티브 우퍼 스피커와 오디오펜스
JBL PB-10 엑티브 서브우퍼 스피커 JBL의 서브우퍼로 10″ 엑티브 서브우퍼 입니다. HT시리즈의 원래 서브우퍼는 서브우퍼인 HTPS 400 이라는 전용 서브우퍼가 있습니다.
1000W의 강력한 출력에 뛰어난 성능을 보유하고 있는 모델입니다만 가격이 250만원정도의 고가이며 서브우퍼가 전기가 들어가는 제품이다 보니 형식승인문제도 있고 해서 국내에 들어오지 못하고 있습니다.
그러다 보니 색상과 음색 적으로 통일이 되는 PB-10이 HT시리즈에는 사용되고 있습니다.
메인 기기들 (프로세서, 파워앰프, DVDP, 셋톱박스)

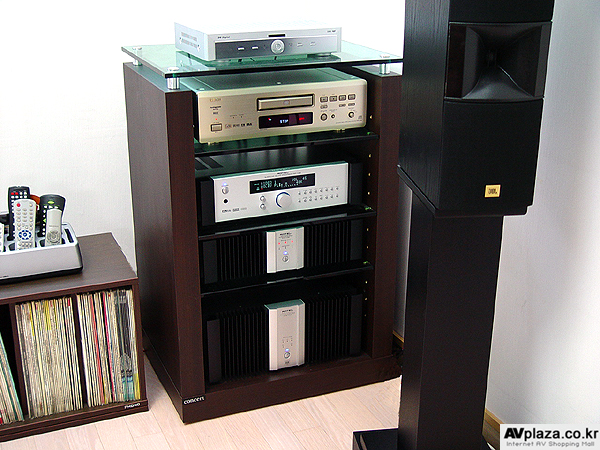

장식장에 수납되어 있는 프로세서와 파워앰프 그리고 DVDP
오디오 장식장에 수납한 메인 기기와 소스 기기들
고객님께서는 일본브랜드의 AV앰프보다 분리형 프로세서와 멀티채널 파워앰프를 사용하시기 원하셨고 프로세서로는 저렴한 가격이면서도 많은 인기를 가지고 있는 로텔 제품을 선택하셨습니다.
또한 DVD플레이어는 데논의 2900 DVD플레이어 입니다. 그리고 마지막으로 HD셋톱박스 입니다.

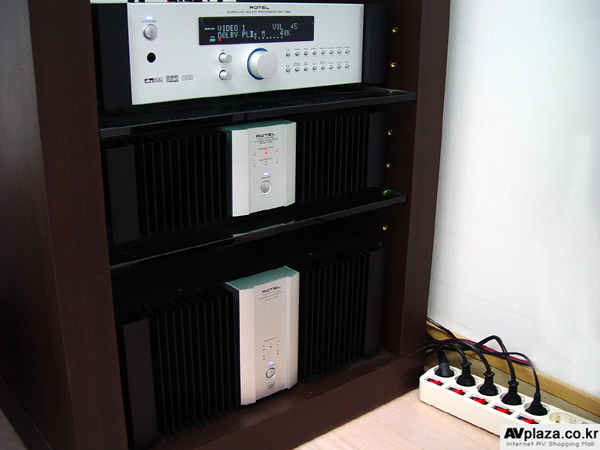

로텔 프로세서 와 멀티채널 파워앰프
로텔 프로세서와 멀티채널 파워앰프
로텔 AV프로세서 RSP-1068, 멀티채널 파워앰프 RMB-1075, RMB-1066 으로 구성되어 있습니다.
로텔의 상급 AV프로세서인 RSP-1068 와 5채널 파워앰프인 RMB-1075 와 6채널 파워앰프인 RMB-1066 입니다. 저렴하면서도 다양한 기능과 고급스러운 디자인으로 많은 사용자층을 가지고 있는 로텔의 분리형 제품으로 일제 제품들의 식상하신분들이라면 한번쯤 사용해볼만한 기기입니다.
기능적으로 다양한 기능과 화려한 인터페이스는 아니지만 소박하면서도 담백한 맛을 가지고 있는 제품입니다.
고가 분리형 프로세서와 앰프를 사용하지 않는다면 분리형의 맛을 충분히 감상하실 수 있을 거라 생각됩니다.
로텔 6채널 파워앰프 RMB-1066 를 브리지 모드를 사용하여 3채널파워앰프로 사용하였습니다.
3채널중 2채널을 이용하였고 1075의 5채널 사용으로 총 7.1채널의 구성을 하였습니다.
프로세서는 로텔의 RSP-1068 입니다. 상급의 프로세서가 있기는 하지만 굳이 영상 모니터링 하지 않는다면 RSP-1068도 충분히 좋은 제품입니다.
다양하지는 않지만 꼭 필요한 DSP기능을 탑제 하고 있으며 3개의 컴퍼넌트 입력과 멀티채널 바이페스 기능등 대부분의 고가 프로세서들이 지원하는 기능을 가지고 있으면서도 사용하기 쉬운 인터페이스와 가격대를 넘는 앰프 디자인이 인상적입니다.
데논 DVD-2900 유니버셜 플레이어
데논 유니버셜 플레이어 DVD-2900 와 3S HD셋톱박스
DVD플레이어는 데논의 DVD-2900 입니다. 최근 데논의 DVD플레이어들이 인기가 있습니다.
이런 이유야 기본적인 성능과 데논의 인지도가 결합한 것이고 DVD-A11 과 DVD-2900은 가장 주목을 받았던 DVD플레이어입니다.
최근에 데논의 DVD 신제품인 최상급기 A1XV가 나옴으로서 A11은 단종이 되었고 2900도 2910이 수입됨으로 단종된 모델이 되었습니다.
기본 베이스는 파이오니어의 메카닉을 사용하고 있지만 데논의 특유의 튜닝과 기능들이 결합되어 완성도 높은 성능을 보여 주고 있습니다.
3S 디지털 HD셋톱박스
1세대 HD셋톱박스로 국내에서 많이 팔린 제품입니다. 최근에는 TV를 구입하면 번들로 제공되고 있고 이 제품 역시 고객님께서 TV구입 후 받으신 제품입니다.

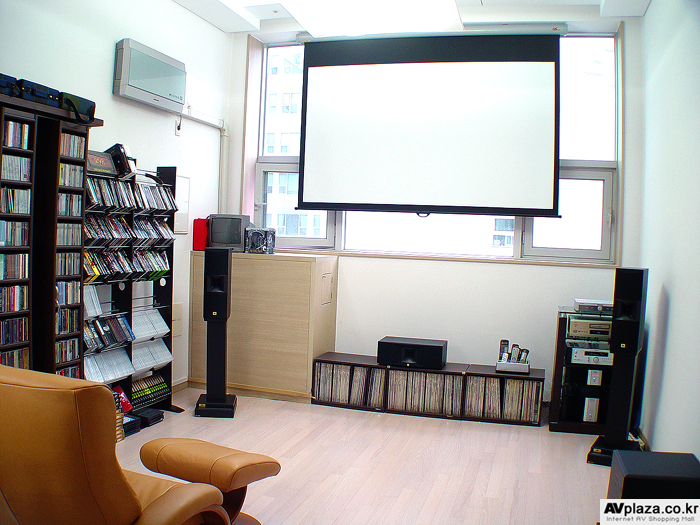

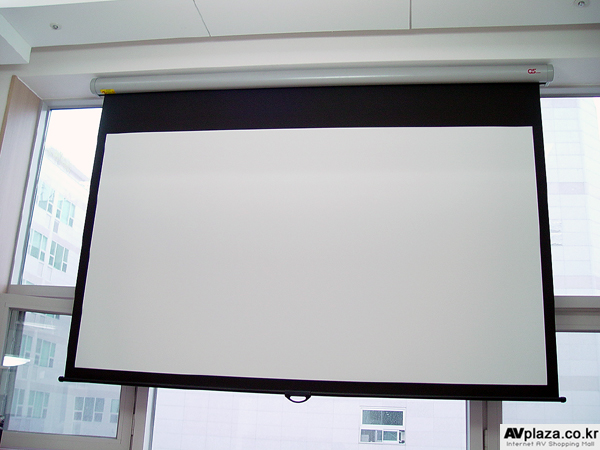

OS SCREEN Pure Mat II 16:9 100인치 수동 스크린
OS SCREEN의 Pure mat II 100인치 16:9
설치장소가 2층 복층구조이기 때문에 천장의 높이가 3M가 넘는 높은 천장입니다.
하지만 기존에 저의에게 구입하신 스크린을 그대로 사용하시기로 하셨고 좀 높기는 하지만 홈시어터 전용 의자이기 때문에 약간 의자를 뒤로 저처서 감상을 하시기로 하셨습니다.
개인적으로 바닥에서 위로 올리는 형태의 스크린을 추천 드리지만 그것 역시 또 구매를 해야 하기 때문에 우선 원하시는 대로 설치해 드렸습니다.
OS Prue mat II는
프로젝터의 발전으로 최근에는 게인이 높은 스크린이 더 이상 필요가 없어지면서 최근의 홈시어터용 전용 스크린들이 많이 출시되었습니다.
그중 일본의 OS 스크린은 일본 내 판매 1위를 달리고 있는 일본 최대 스크린 판매 업체입니다.
이번에 사용된 Pure Mat II 원단은 홈시어터 프로젝터 전용으로 발매된 제품으로 영상이 가진 자연스러움을 최대한 발휘하여 밝기, 샤프니스를 추구하였습니다.
퓨어매트2는 섬유의 랜덤조직으로 보다 순조롭게 확산하여 고정화소 프로젝터와의 사이에 일어날 수 있는 모아레를 억제하는 데 성공하였습니다.
스크린 표면의 확산으로 시야각을 넓게하고, 자연스러운 컬러를 재현하게 되었습니다. 스크린 표면 의 소재에도 밝은 무광택 소재를 사용하였습니다. 섬유의 광택을 억제하기 위해 산화치탄을 넣었고, 이중 직조선을 채용하여 반사효과를 높였습니다.
더욱 배면에 백코팅을 입혀 빛의 투과를 방지, 종래의 제품에 비해 샤프니스, 콘트라스트를 개선하 였습니다. 하우징(케이스) 및 리모콘을 깔금하고 편리한 시공을 위하여 개선하였습니다.
케이스가 작고 ,좌우 균등하게 되도록 설계되어 중요한 스크린의 센터 포인트를 간단하게 잡아 줍니다.
또한 설치가 매우 쉽게 만들어저 있어 초보자들도 누구나 설치가 가능합니다.
수동이지만 스크린 올리고 내리는 동작이 마치 전동 스크린 동작을 하는듯한 UP, DOWN 이 됩니다.
아주 고가의 스튜어트 스크린을 사용할 여유가 되지 않으시다면 OS스크린의 Pure Mat II를 한번 권해 드리고 싶습니다.
아주 디테일하면서도 자연스러운 영상과 화질에 만족하실것 입니다.

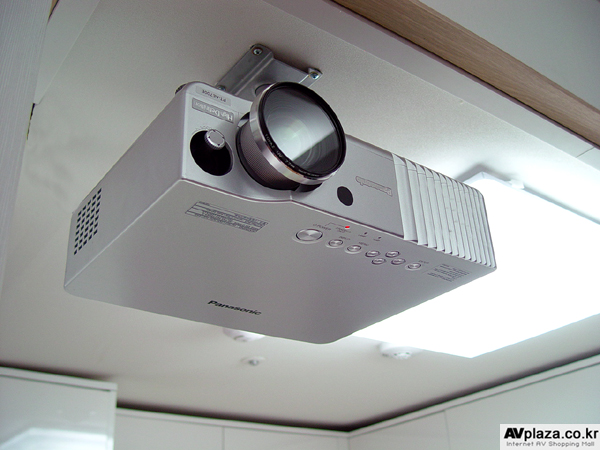

파나소닉의 신형 LCD프로젝터 AE-700
리어 스피커와 리어백 스피커 그리고 AE-700 프로젝터
파나소닉 신형 LCD프로젝터 AE-700
파나소닉의 4세대 LCD프로젝터 AE-700입니다. AE-100으로 시작한 파나소닉의 보급형 홈시어터 프로젝터인 AE 시리즈의 최신형으로 LCD프로젝터의 한계가 어디인지 도무지 알 수 없는듯한 모습입니다.
이번 신형인 AE-700은 LCD프로젝터는 불가능하다고 여겨지던 명암비 800:1을 이미 AE-500에서 넘어서고 이번 신형 AE-700은 무려 명암비 2000:1 이라는 경이적인 명암비를 가지고 있습니다. 웬만한 DLP프로젝터들도 가지고 있기 힘든 2000:1 이라는 경이적인 명암비와 상하좌우 대각선으로 이동이 가능한 렌즈 시프트 기능을 가지고 있는 제품으로 단초점 렌즈를 장착하여 투사거리역시 경이적으로 짧게 만들어 졌습니다.
파나소닉 AE-700 LCD프로젝터
파나소닉의 AE-700은 렌즈에 별도의 UV필터 및 각종 필터를 추가 장착 할 수 있도록 되어 있으며 이번에 설치된 AE-700 역시 켄코UV필터를 장착하여 색감의 보정에 사용됩니다.
전면에 다양한 인터페이스 조작이 가능한 버튼이 달려 있습니다. 또한, 렌즈 시프트 기능을 가지고 있어 다양한 위치에서 설치가 가능합니다.
한가지 아쉬운 점은 렌즈시프트 기능이 화면의 위치를 정확히 조정하기 쉽지 않다는 점입니다.
다른 렌즈 시프트 기능의 프로젝터들의 경우 조그식으로 이동이 가능하기 때문에 정확한 위치를 잡을 수 있지만, 이제품은 조이스틱 같은 레버로 이동하기 때문에 정확한 위치 잡기가 쉽지 않더군요.
하지만, 대각선으로 렌즈 시프트가 된다는 점은 아주 좋았습니다.
후면에는 최신영상입력단자인 HDMI 입력과 RGB, 컴퍼넌트, 컴퍼지트등 각 1개씩 가지고 있습니다.
특히 최근 디지탈 영상 입출력이 DVI에서 HDMI로 넘어오는 시점이라 약간은 과도기적 시점이라고 할 수 있습니다.

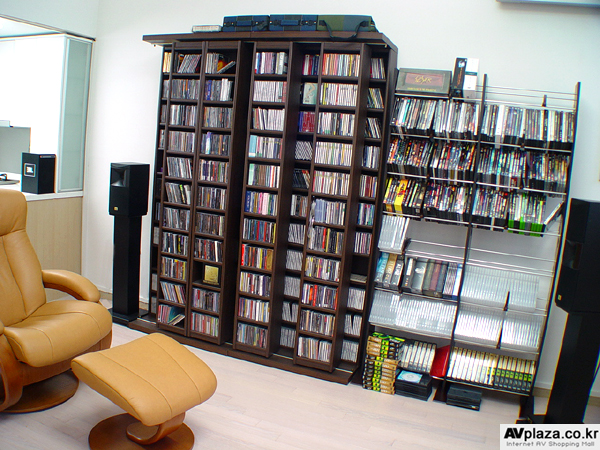

리어 스피커 HT5 리어백 스피커 4310H 북쉘프 스피커
리어 사이드 스피커 JBL HT5 북쉘프 스피커
리어 사이드 스피커는 HT5 북쉘프 스피커 입니다.
리어 채널은 JBL HT5 2개 와 4310H로 구성되어있습니다.
리어 스피커로 사용된 JBL HT5는 HT4V에서 우퍼하나를 잘라낸 형태의 스피커입니다.
HT4V와는 위쪽에 우퍼유닛이 하나 없는것을 빼고는 동일한 유닛과 트위터를 사용하고 있습니다.

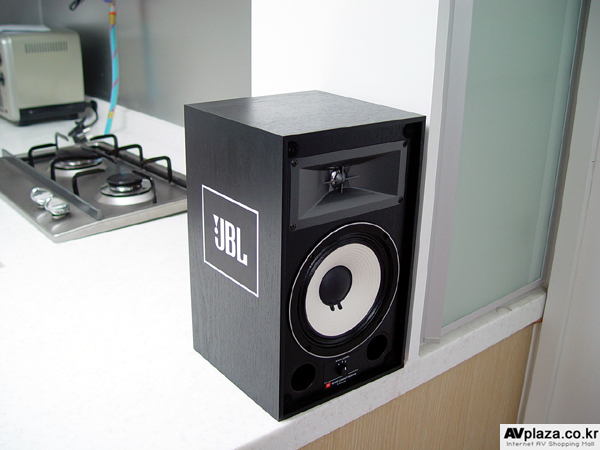

리어백 스피커로 사용된 4310H 스피커
JBL 4310H 는 JBL의 신형 컴팩트 모니터 스피커로 작은 크기이지만 다양한 용도로 사용가능한 제품입니다. 혼트위터가 장착되어 있습니다.
작은 크기에도 타이트한 저역과 시원한 중고역이 특징이며 영화및 음악을 가리지 않는 다기능 스피커입니다.

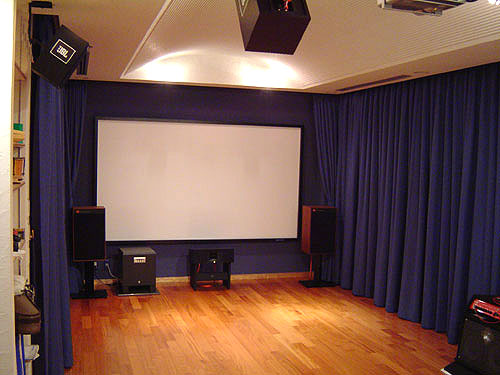

아래 사진은 JBL 4312 를 메인으로 HT4H를 센터 스피커 그리고 4310H 4대를 리어로 사용한 7.1채널 구성의 사진입니다.
4312H를 이용한 리어 채널 구성
4310H는 리어채널용으로 만들어진 제품은 아니지만 다기능으로 사용이 가능한 제품입니다.
HIFI 감상용으로 AV영화용으로 다기능 제품을 찾는 다면 좋은 대안이 될수 있다 생각합니다.
4310H 컴팩트 모니터 스피커
JBL HT5 리어사이드 스피커와 4310H 리어백스피커

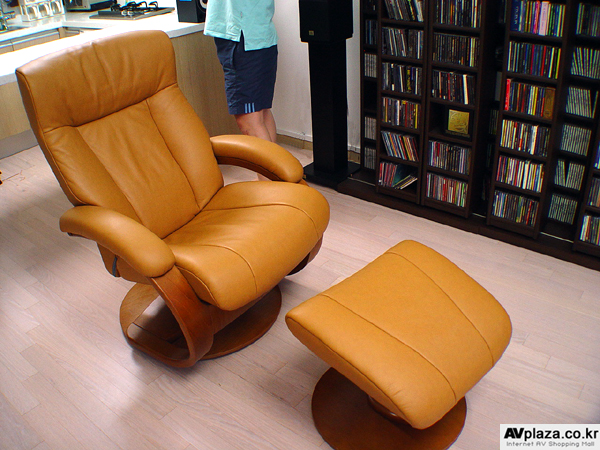

hjellegjerde 홈시어터 전용 감상의자
hjellegjerde 홈시어터 전용 감상의자
