신림동 고객님의 하이엔드 홈시어터 구축기 -1편
이번 설치기는 신림동에 거주하시는 고객님의 하이엔드 멀티채널 홈시어터 구축기 입니다.
고객님께서는 40평대 아파트 거실에 멀티채널 홈시어터 시스템을 구축하셨습니다.
메인 기기로는 영국 테그멕라린사의 AV프로세서와 멀티채널, 모노블럭 파워앰프 그리고 데논 DVD플레이어와 HD셋톱박스등으로 구성되어 있습니다.
메인, 리어,우퍼 스피커는 독일 ELAC사의 스피커와 센터스피커는 테그멕라린의 센터 스피커를 이용하셨습니다.
디스플레이는 42인치 PDP를 사용하시고 있으십니다.

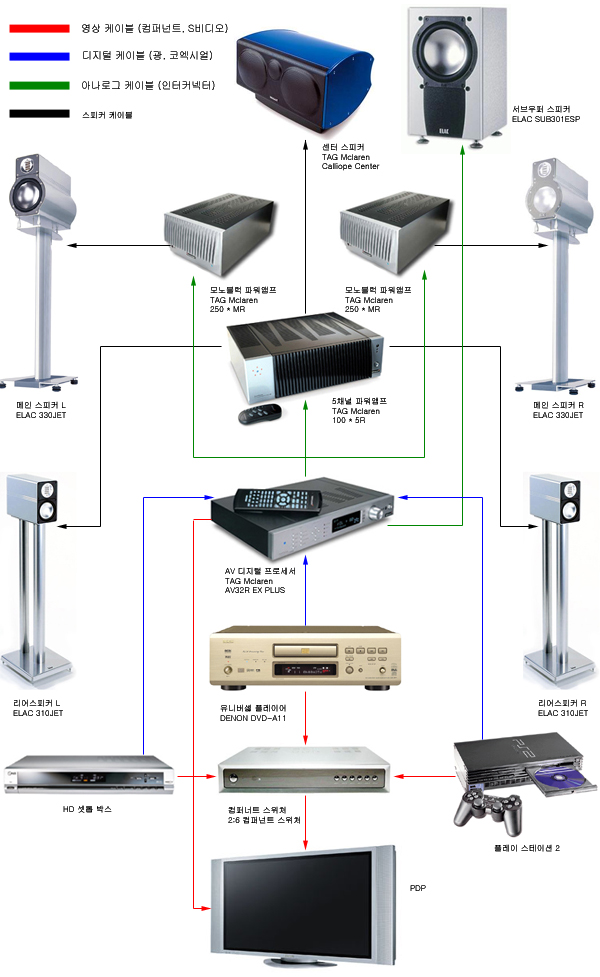

신림동 고객님이 구축하신 시스템 구성도

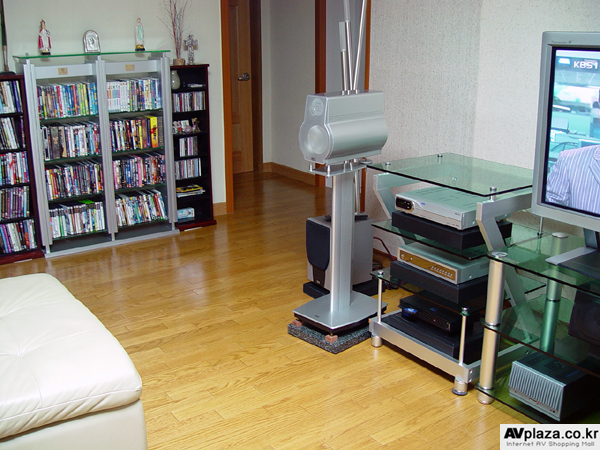

메인 스피커 ELAC 330JET
메인 스피커 ELAC 330JET
우선 거실에 마련하신 멀티체널 시스템을 살펴 보면 메인 스피커로는 ELAC의 CL330JET 입니다.
하이파이용으로 만들어진 스피커이지만 멀티체널 제생에도 아주 좋은 성능을 보여 주고 있습니다.
특히 330JET에 채용되어 있는 JET 트위터는 JET라 불리는 트위터는 제조사의 설명에 따르면 에어 모션 트랜스포머(Air Motion Transformer)로, 주름 모양의 다이어프램을 신축시켜 발음하는 밴딩 웨이브 타입이라 할 수 있습니다.
이는 리본 타입 트위터와는 외형은 비슷하지만 전혀 다른 특성과 소리 경향을 가지고 있습니다.
리본 타입 트위터는 낮은 임피던스로 인해 매칭 트랜스를 이용해야만 하지만, JET는 보이스 코일의 패턴이 전면 진동판 뒤쪽에 주름 모양으로 길게 자리하고 있어서 자체 저항이 3.5Ω으로 측정되었습니다.
그 뒤쪽에 마그네트가 장착되어 있는 구조로 일반 진동판이 전후 운동을 하고 있는 데 비해 JET는 좌우로 진동하는 방식을 취하고 있습니다.
유닛 제조 회사로는 유일하게 Eton사의 ER4 트위터가 JET와 같은 방식인 에어 모션 리본을 생산하여 판매하고 있습니다.
하지만 이 JET 트위터방식인 에어 모션 트랜스포머방식의 트위터는 생산 가격이 너무 비싸 고가의 하이엔드 스피커에 체용되고 있습니다.
이 JET 트위터의 장점으로는 일반 박형 리본 트위터와는 달리 재생음의 깊이와 여운, 촉촉한 윤기가 돋보이지만, 고가로 인해 많이 쓰이지는 않고 있습니다.
만약 우퍼 구경이 약간 큰 구성이었다면 전혀 패시브 네트워크를 거치지 않고 트위터 그 자체로도 사용할 수 있으리만큼 3㎑에서부터 2차 필터 형태의 감쇄 곡선을 그리며 강하하고 있습니다.

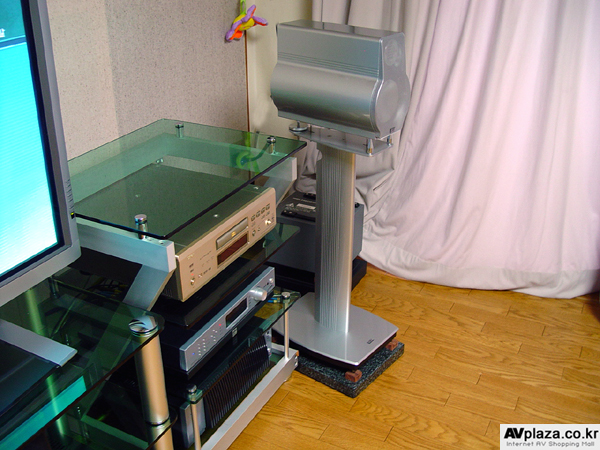

메인 스피커 ELAC 330JET
리본형 트위터와 다르게 장시간 감상시에도 비곤함을 느끼지 않으면서 리본트위터에 장점을 살릴수 있는 장점을 가지고 있으며 음색역시 일반적인 리본트위터의 인위적인 소리보다는 자연스러움이 강조되어 있습니다.
이러한 이유로 ELAC의 JET 트위터는 큰 호응을 얻고 있습니다.
인클로저는 알루미늄 합금인 듀랄류민을 절삭하여 만들었고 이 인클로저는 보기와는 다르게 공진을 느끼기 힘들고 불필요한 통울림을 극도로 자제하고 있습니다.
이러한 이유로 ELAC 3시리즈는 크리스탈 같이 투명한 소리를 얻어낼 수 있습니다.
또한, 알류미늄 인클로저에 자동차 페인팅 마감으로 마치 잘 빠진 스포츠카를 보는듯합니다.

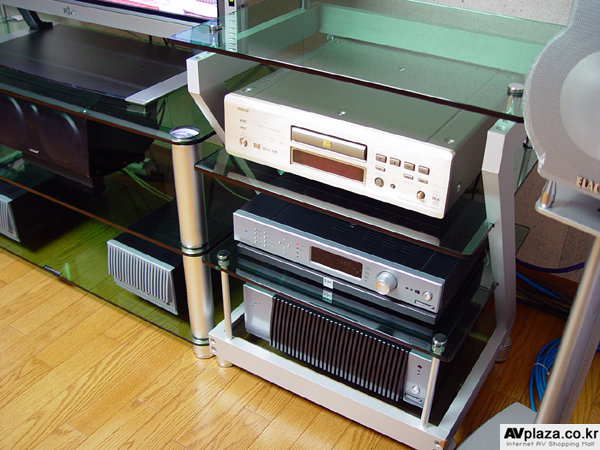

메인 기기들및 DVD플레이어 센터 PDP 등전면
테그멕라렌의 파워앰프와 프로세서
테그멕라렌 AV프로세서, 파워앰프 모노블럭 파워, DVD플레이어
파워앰프와 프로세서는 테그멕라렌사의 100*5R 멀티체널 파워앰프 250*MR 모노블력 앰프로 구성되어 있으며 프로세서는 AV32R EX PLUS 7.1 입니다.
250*MR 은 채널당 250와트에 출력을 가지고 있는 제품으로 ELAC 330을 완벽하게 재어 가능한 출력을 가지고 있습니다.
사실 일반적인 일제 리시버들은 출력의 스팩을 높지만 실출력이나 구동력에서 떠러지고 있으며 ELAC 330이 생각외로 구동이 쉬운 스피커가 아닙니다.
100*5R 파워앰프는 리어와 센터의 출력을 담당하고 있습니다. 채널당 RMS 100W 이며 실제 느끼는 출력은 그 이상입니다.
지금은 5.1채널로 구성이 되어 있지만 추가적으로 리어에 2개의 스피커를 추가하셔서 7.1채널 구성 예정입니다.

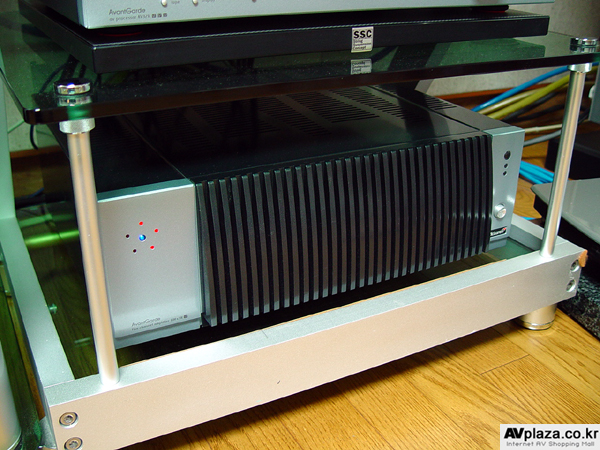

테그멕라랜 100*5R 멀티채널 파워앰프
AV프로세서는 AV32R EX PLUS 7.1체널 프로세서를 사용하시고 있습니다.
이 AV32R EX PLUS 는 7.1체널을 지원하며 또한 DVDAUDIO 와 SACD 입력이 가능하 아날로그 5.1바이페스 기능이 있고 또한 전체널 192kHz/24 bit DAC 장착되어 있습니다.

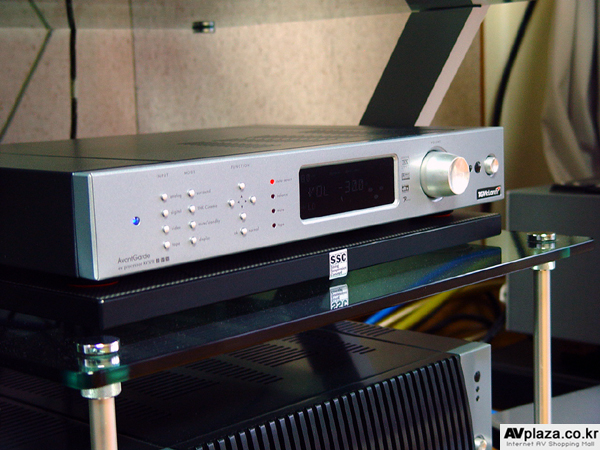

테그멕라렌 AV32R AV프로세서
기기적인 부분 말고도 프로세서와 직접 인터넷을 연결하여 HDCD 나 최신 음장모드 등을 다운받아 업그레이드가 가능합니다.
기존의 한번 사면 그 기기에 대하여 업글을 할수 없었던 부분을 인터넷을 통하여 프로세서에 직접 연결하여 업그레이드가 가능하다는 점입니다.
테그멕라렌 프로세서의 가장큰 특징은 소리의 왜곡없는 자연스러운 녹음을 그대로 들려주는 프로세서 입니다.
AV32R EX PLUS 는 AV능력뿐 아니라 HIFI 2체널 재생시에도 상당한 실력을 가지고 있습니다.
왠만한 하이파이 프리앰프와 비교해도 손색이 없을 정도의 순수한 음의 재생이 가능합니다.

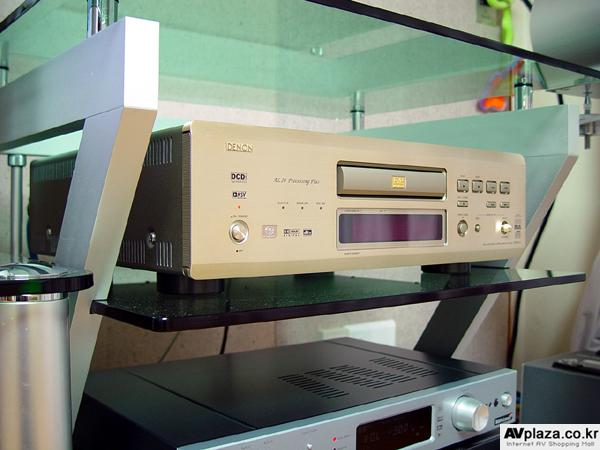

DVD플레이어 DENON DVD-A11 유니버셜 플레이어
데논 DVD-A11 유니버셜 플레이어
DVD플레이어는 데논의 신형 DVD플레이어인 DVD-A11 입니다.
DVI 출력과 파루져의 최신 칩셋 FLI2310을 채용하고 있어 720p, 1.080i까지 업스케일링이 가능하고 샤크 DSP 두 개와 버 브라운 PCM1790 DAC를 사용하는 등 화려한 부품 사용하여 화제가 되고 있는 제품입니다.
DVDAUDIO, SACD 등을 지원하는 유니버셜 플레이어로 이미 많은 리뷰어들이 좋은 평가를 주고 있는 제품으로 만만치 않은 가격에도 국내 제품이 부족현상이 나타나고 있기도 합니다.

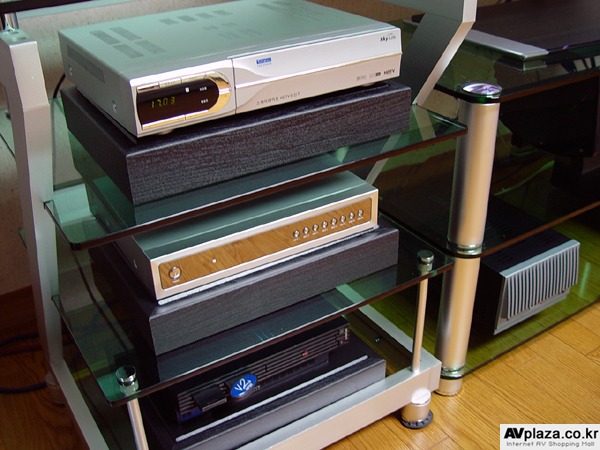

기타 셋톱박스와 플레이 스테이션 그리고 컴퍼넌트 분배기
영상 스위처, HD셋톱박스 그리고 플레이 스테이션

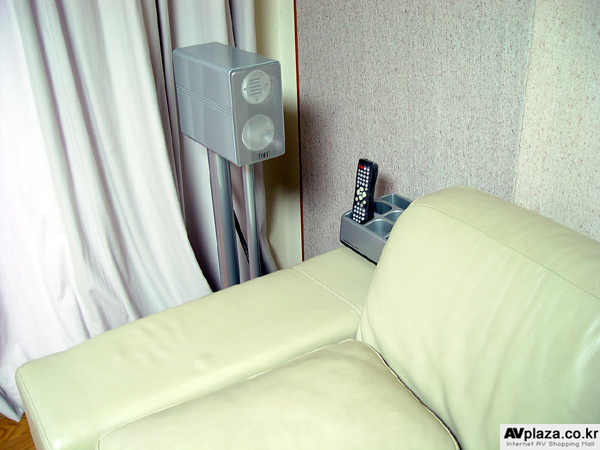

리어 스피커 사용된 ELAC 310JET
후방 리어 스피커로 사용된 ELAC 310JET
리어스피커로 사용된 스피커는 330jet 의 동생격인 310jet 입니다.
330과 같은 구조라고 볼 수도 있겠지만 소리는 좀 차이가 있습니다.
대부분 330jet 의 가격 때문에 310JET를 많이들 찾으시지만 우선 악기의 수가 늘어나면 310과 330의 소리에 차이는 극명하게 나타납니다.
310JET가 가격대 성능 좋습니다만 다만 330과의 가격 적인 한계를 극복하기는 힘들겠죠.
특히 이 메인 스피커 와 리어, 센터 모두 jet 트위터를 장착하고 있어 신포멧인 sacd나 dvd오디오 재생시에 그 효과가 가장 크게 나타납니다.
후방 리어 스피커로 사용된 ELAC 310JET
