용인 고객님의 B&W를 이용한 하이파이 시스템 구축기
용인 고객님의 B&W를 이용한 하이파이 시스템 구축기

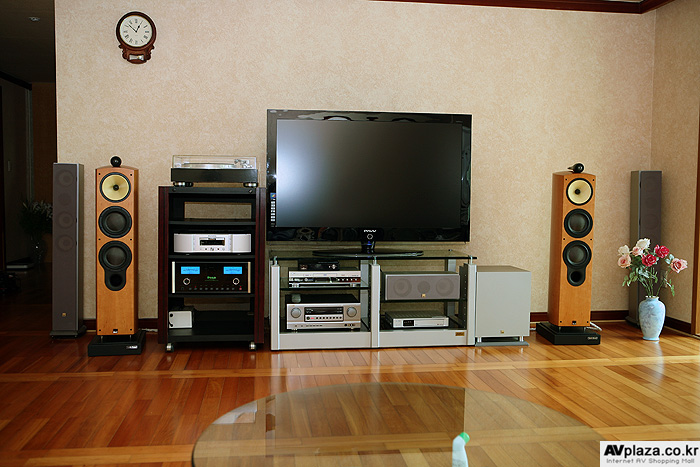

이번 설치기는 용인에 거주하시는 고객님의 하이파이 시스템 구축기 입니다.
고객님께서는 기존 인켈홈시어터 제품을 구매하셔서 홈시어터를 감상하시다가 이번에 본격적으로 음악감상용 시스템을 구입하셨습니다.

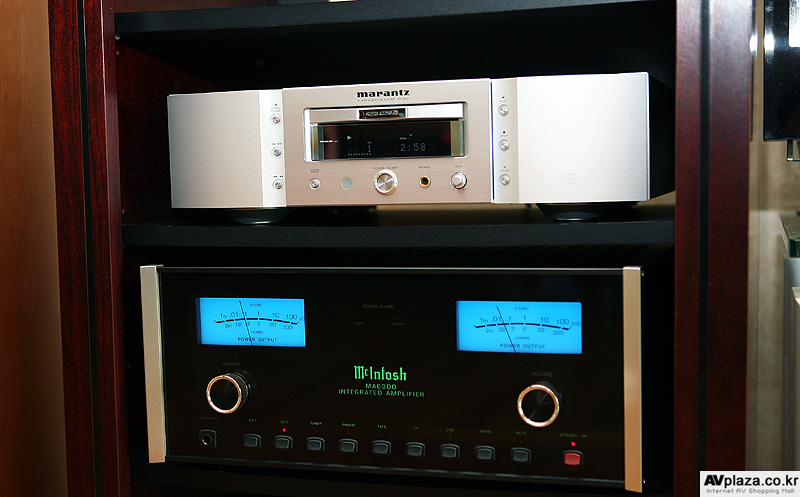

B&W의 대표 모델이라고 할수 있는 B&W 804S 와 메킨토시 앰프 마란츠 SACD플레이어 입니다.

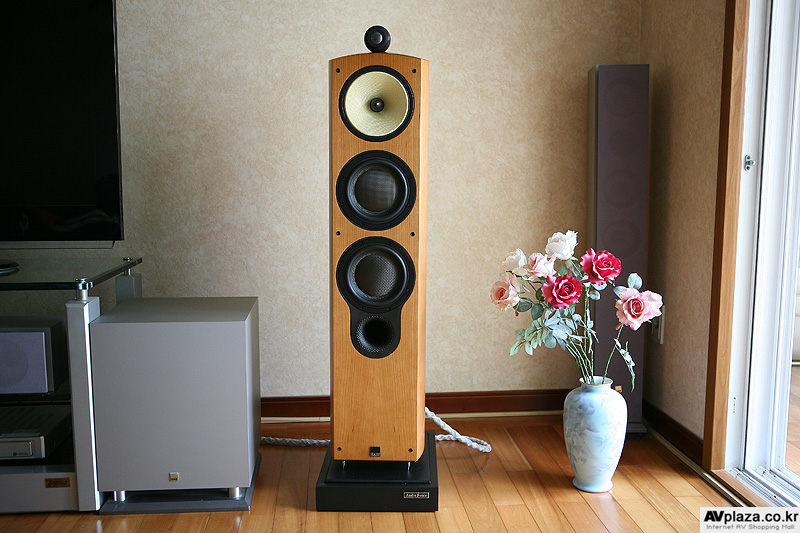

B&W 804S 플로어스텐딩 스피커
Bowers & Wilkins는 1966년에 존 바워즈 씨에 의해서 설립된 영국의 스피커 메이커로 창립 후 지난 39년 동안 항상 최신 스피커 기술을 선도하는 역할을 해왔습니다.
예를 들어, 별도의 하우징에 장착된 트위터(Tweeter) ,케블라(Kevlar?)나 코벡스(Cobex™) 재질을 진동판에 채용한 유닛 , 캐비닛 보강을 위해 적용된 고밀도의 매트릭스(Matrix?) 구조, 외부 유닛에 분리 수납된 크로스오버 등의 혁신적인 기술이 모두 B&W가 처음으로 시도한 것입니다.

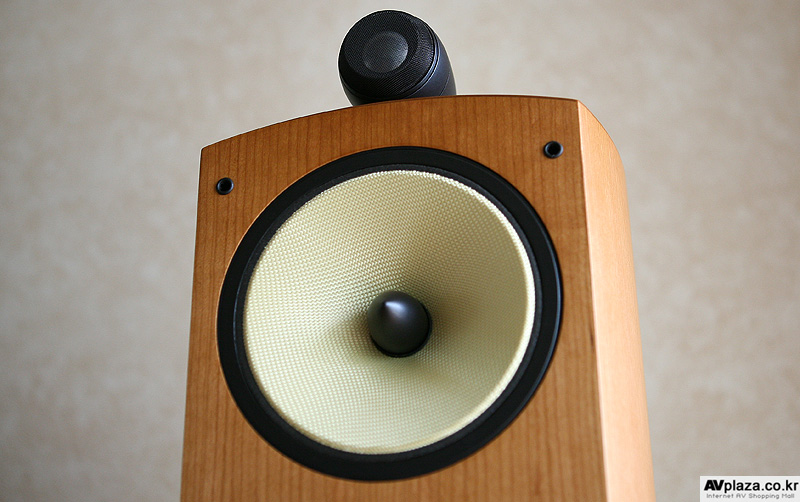

804S는 B&W의 대표적 플로어 스텐딩 스피커 모델로 트위터의 진동판에 돔형으로 성형한 인공 다이아몬드를 채용하여 고역의 재생 주파수대역이 30kHz에서 70kHz로 증가하였습니다.
다이아몬드를 채용한 이유는 트위터의 진동판으로서 이상적인 “한 없이 강하고 질량은 zero ” 라는 조선에 가장 가까운 소재이기 때문입니다. 종래의 알루미늄 합금제 트위터보다 고역의 공진 주파수가 20kHz의 가청주파수 이상으로 올라가고 왜곡은 비약적으로 감소하였습니다.
트위터용으로 콘덴서 1개의 하이패스 필터만 채용한 심플한 네트워크 구성을 채용하였습니다. 다른 대역의 네트워크도 종래보다 고품질이면서 심플하게 구성되었습니다. 이렇게 함으로서 트위터를 포함한 각 유닛은 역상 접속하지 않고 정상 접속되기 때문에 트위터는 종래보다 반파장(약 4cm)만큼 전방으로 배치되었습니다.
또 디자인 면에서도 트위터가 미드레인지 상부에 종래보다 깊이 매립 설치되었습니다.
미드레인지 유닛은 Signature 시리즈와 거의 동일하고 150mm 케블라 콘이 채용되었으나 플레임과 구동계에 개량이 더해져 왜곡이 더욱 저감되었습니다.

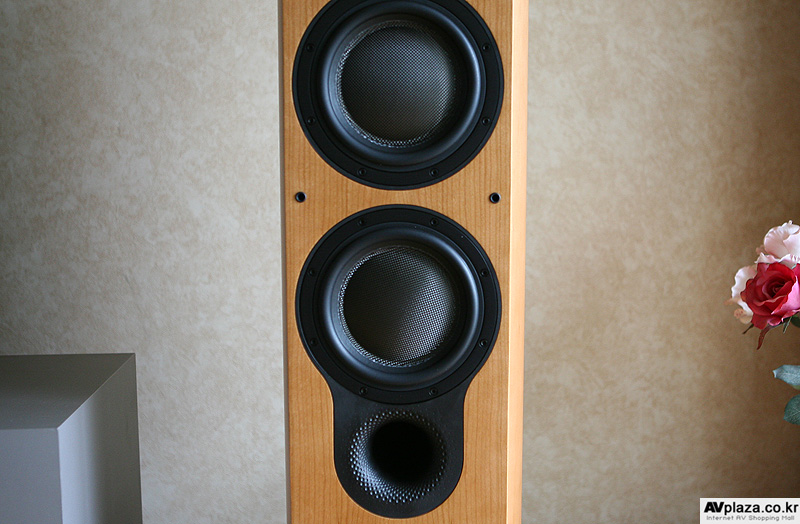

250mm 우퍼 유닛은 “Rohacell”이라는 소재를 채용하였는데 이는 영국의 메이커가 개발한 것으로서 독립 발포한 수지를 탄소 섬유로 샌드위치 시킨 구조로 되어 있습니다. 주로 항공기나 고속열차의 동체등에 이용되어 왔으며 종래의 페이퍼/케블라보다 강도가 3배나 강합니다. 정확한 저음 재생이 가능할 뿐만 아니라 인클로져 내부에 충만한 유닛 배면으로 부터의 음을 외부로 새지 않도록 하는 특성을 갖고 있습니다.
인클로져는 종래처럼 매트릭스 구조의 곡면 합판 구조를 채용하고 있습니다. 베이스 리플렉스 포크 주변에는 골프 공 표면과 같은 딤플 구조가 종래 모델보다 공기 역학적으로 개선되어 배음이 나올 때의 노이즈를 더욱 저감시킵니다.

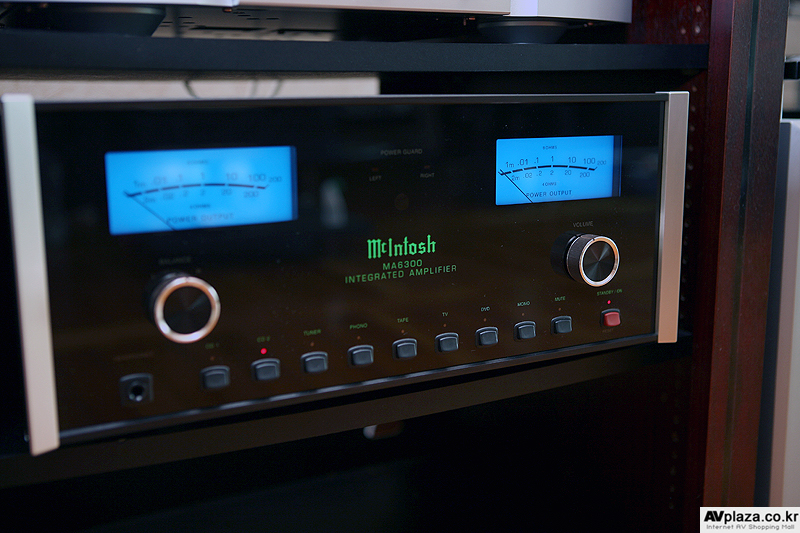

McIntosh MA6300 인티앰프
미국 하이엔드 오디오사인 매킨토시사의 엔트리 인티앰프인 MA6300은 ThermalTrack(TM) 출력 트랜지스터를 채용, 정확한 온도 관리 모니터에 의해 오버히트 없이 모든 출력 레벨에서 저왜율을 달성하고 있습니다. 파워 출력은 8Ω에서 100W+100W, 4Ω에서 160W+160W를 0.005% 이하의 저왜율로 실현 합니다.
디지털 로직 회로에 의한 7계통의 입력 전환은 밀봉 reed relay에 의해 소스 열화 없이 고신뢰성, 무노이즈, 무왜곡을 달성합니다. 매킨토시에서는 장기간 사용을 전제로 설계를 합니다. 장기간 사용으로 발생되는 고장은 음이 나오지 않거나 도중에 끊기는 현상, 찌그러지는 등 대부분이 스위치의 접점 열화에 따른 것입니다. 이 것을 미연에 방지하기 위해 MA6300 내의 신호 스위칭은 모두 무산소의 불활성 가스로 충진된 유리 밀봉 reed relay로 행합니다.
디지털 로직 IC가 밀봉 reed relay를 드라이브 하여, 현재 가장 신뢰성이 높은 신호 스위칭을 실현하고 있습니다. 매킨토시에서는 장기간 사용을 전제로 설계를 합니다. 장기간 사용으로 발생되는 고장은 음이 나오지 않거나 도중에 끊기는 현상, 찌그러지는 등 대부분이 스위치의 접점 열화에 따른 것입니다. 이 것을 미연에 방지하기 위해 MA6300 내의 신호 스위칭은 모두 무산소의 불활성 가스로 충진된 유리 밀봉 reed relay로 행합니다. 디지털 로직 IC가 밀봉 reed relay를 드라이브 하여, 현재 가장 신뢰성이 높은 신호 스위칭을 실현하고 있습니다.
특별한 R-코어의 파워 트랜스는 AC 입력 전압에 약간의 변화가 있을 때에도 안정된 전원 전압의 공급을 가능하게 합니다.
MA6300의 출력 트랜지스터와 전원은, 적절한 스피커 부하에 대해서 매우 큰 전류가 흐르도록 설계되어 있습니다. 그러나 쇼트, 또는 매우 낮은 부하 임피던스가 출력에 걸렸을 경우 센트리 모니터 회로가 출력 스테이지의 다이내믹한 동작 시간, 전압, 전류를 감지해 전류를 비파괴적인 한도내로 제어합니다. 또 MA6300은 출력 파워에 대해서 열의 발생이 적은 매우 효율이 높은 회로를 사용 하고 있고, 더욱이 오버사이즈의 히트싱크를 탑재해 방열하기 때문에 자연 대류로 충분히 대을할 수 있습니다. 그렇지만 냉각용 공기가 차단되어 앰프의 온도가 너무 높아질 경우에는, 앰프내의 thermal cutout가 스피커로의 출력 신호를 차단합니다. 앰프가 냉각되면 자동적으로 출력됩니다.

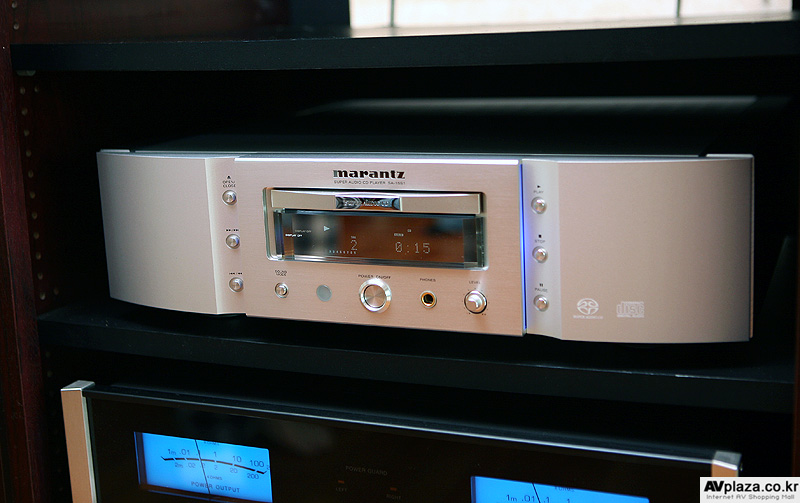

블루아이즈 피크 출력 미터는 VU 미터의 10배의 속도로 동작하는 고속 응답 타입을 채용, 피크 리스폰스를 용이하게 알 수 있으며 또, LED+파이버 옵틱 디퓨져에 의한 균일 조도의 블루 아이즈가 되어 있습니다. Marantz(마란츠) SA-15S1
마란츠의 중상급형 SACD/CD 플레이어 입니다.
마란츠의 대표적인 SACD플레이어로 뛰어난 가격대 성능비와 높은 퀄리트의 CD플레이어 입니다.
디자인과 마감이 뛰어나며 마란츠 특유의 유연하고 브드러운 사운드의 제품입니다.
설치 후기 – 도현오 안녕하십니까 도현오 실장입니다, 설치 후기 올라 갑니다~~~~~~! 한적한 연휴 일요일날 가족과 함께 저희 삽에 방문 하셔서.. 아듯님이 2년전 저희 곡객 이셨다는 소리에 어찌나 감사 하시던지아직 저희를 못잊으시고(?) 다시 방문 해주셨군아 하는 고마운 저만의 생각으로 이것 저것 많이 청음도 하시고 디자인도 보고시고 사실 디자인도 중요 하지만 소리가 좋아야 한다는 고객님의 말에 여러 기기의 매칭을 해서 청음을 했습니다 Advanced Acustic, marantz, B&W, Vienna Acoustics, KEF, Elac 참도 여러 매칭에 대해 청음을 하셨네요 스피커 이리 저리 나르느라 이마에는 땀이 뽀송 뽀송……..ㅠ&ㅠ 결론적으로 marantz CDP, Mcintosh, B&W 최상의 매칭으로 결정을 하셨네요, 스타렉스를 몰고 박종현씨와 설치를 하러 아침일찍 출발을 하면서,, 아휴,, 날씨는 왜이리 좋은지 길에핀 꽃도 구경하고 지나가는 사람들도 구경하고 그대로 차를 돌려 에버랜드나 갈까 했는데 뻣뻣한 남정내 둘이 가기에는 먼가 영~~~~~~~~ㅠㅠ 고객님댁에 도착해서 서글 서글 하신 고객님의 얼굴을 뵙고 설치를 시작했습니다. Mcintosh Ma63000 모델은 메킨토시의 가장 아랫급 모델로 가격대비 훌룽한 제품으로 평가 되는 제품이며, PHONO, CD1(밸런스), CD2, DVD, TV, TUNER, TAPE의 7계통의 입력 단자를 구비하고 있으며 PHONO 입력은 MM 카트리지용으로, ThermalTrack(TM) 출력 트랜지스터를 채용, 정확한 온도 관리 모니터에 의해 오버히트 없이 모든 출력 레벨에서 저왜율을 자랑하며, 파워 출력은 8Ω에서 100W+100W, 4Ω에서 160W+160W를 0.005% 이하의 저왜율로 아주 대단한 놈입니다. 설치를 마치고 “자~ 이제 청음을 해봅시다” 고객님의 말슴이 떨어지자 마자 바로 CD 넣고~ PLAY~~~~~~~~~! 아우~ 시원시원하게 터져주는 맛이 아주 감칠맛 나게 귀를 자극 하더군요,, 역시 최상의 매칭이야… 으흐흐흐흐 혼자 속으로 좋아 하며 고객님 내외 분과 종현씨와 저 네분이서 나란히 앉아 참외를 먹으며 두 세곡 더 청음을 하였습니다, 고객님 역시 “아우~~ 좋네~~~~~” ㅋㅋㅋ”그러게여 좋네여~~~” ㅎㅎㅎ 제품 선택과 세팅에 무지 만족을 하시며 시간나는 틈틈 음악을 즐기시겠다는 고객님 말씀에 뿌듯함을 느끼며 차를 몰고 이천으로 향하였습니다.ㅋㅋ 다음 스케줄이 경기도 이천이라… 기회가 된다면 Mcintosh MA6300, B&W 804S 모델로 한번 들여 놨으면 하는 생각이 절로 생기더군요 저희 Avplaza 를 다시 한번 찿아주신 고객님께 다시한번 감사 드리며 언제라도 고객님과 함께하는 AVPLAZA 로 거듭 나도록 항상 노력하도록 하겠습니다~~ |
용인 고객님 시스템 구축 제품 | ||
| |
|
|
|
|
