현도사회복지대학교 음향 시스템 업그레이드
이제 2월의 마지막 주를 남겨놓고 있습니다.
갑작스런 한파가 다시 몰려오고 있는 가운데 황사가 기승을 부리는군요.
안그래도 1500원대를 치고 올라선 환율에 미치고 팔짝뛸 노릇인데 날씨도 뒤숭숭하고 살인이다 모다해서 말도 많고 세상이 떠들석 합니다.
마음에도 황사가 불어오는군요. 하지만 이런 시기일수록 “허리띠 바짝 쫄라매고 자기할일 열심히 하다보면 좋은날이 올거라”는 저희 사장님의 말씀이었습니다. ^^;

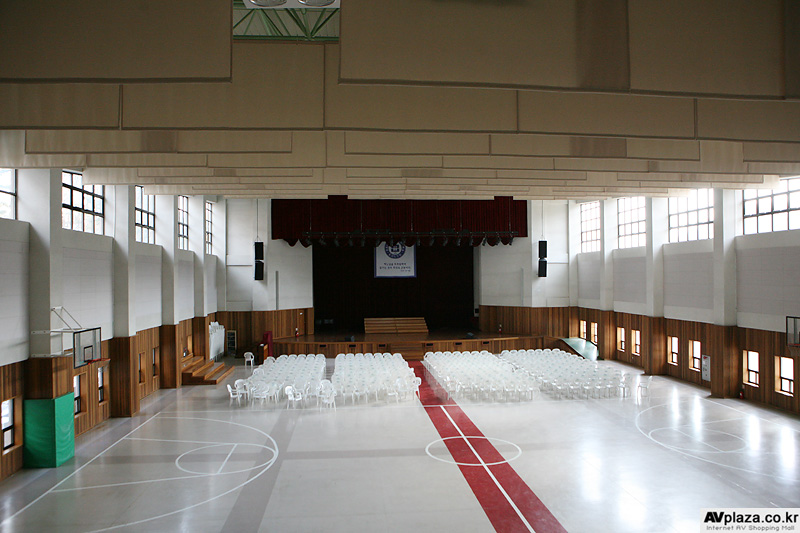

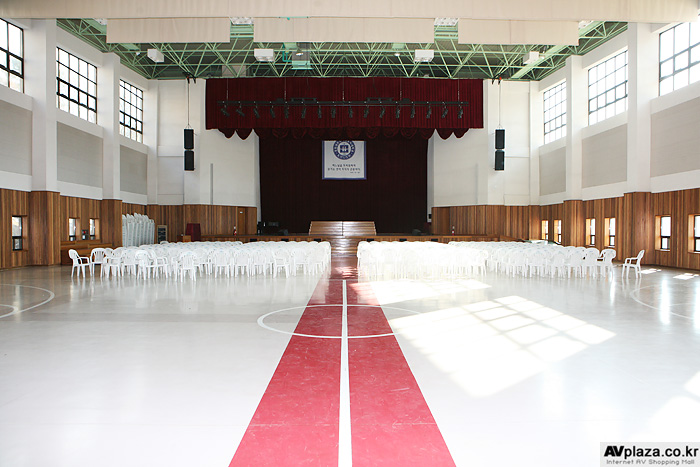

이번 설치기는 충북 음성에 위치한 현도사회복지대학교의 다목적 강당 음향 업그레이드기입니다.
현도사회복지대학교는 국내 최다 사회복지사를 양성한 교육 기관으로서 많은 사회 공헌을 하고 있습니다.
사회에 헌신적인 역할을 담당할 학생들을 위해 보다 좋은 환경에서 학교 생활을 할 수 있도록 강당의 노후된 메인 시스템을 모두 교체하게 되었습니다.
QUBE Q215 메인 스피커
메인 스피커는 인스톨 및 투어링 시스템으로 유명한 QUBE사의 Q215 풀레인지 시스템이 각 채널별로 2대 설치되었습니다.
15인치 우퍼 2대를 채용한 Q215는 넓은 공간에 충분한 음압을 공급하는 시스템으로서 야외 공연, 음악회, 각종 이벤트, 대중 집회에 사용할 수 있는 다용도 스피커입니다.
중고음에 직진성이 강한 컴프레션 드라이버를 채용해 풍부한 저음과 함께 최고의 밸런스로 고음질을 실현하고 있습니다. 강당을 풍성하게 채워주는 기특한 넘입죠.
투어링이 가능하도록 경량으로 설계되어 인스톨 환경에서도 설치가 편리한 제품입니다.

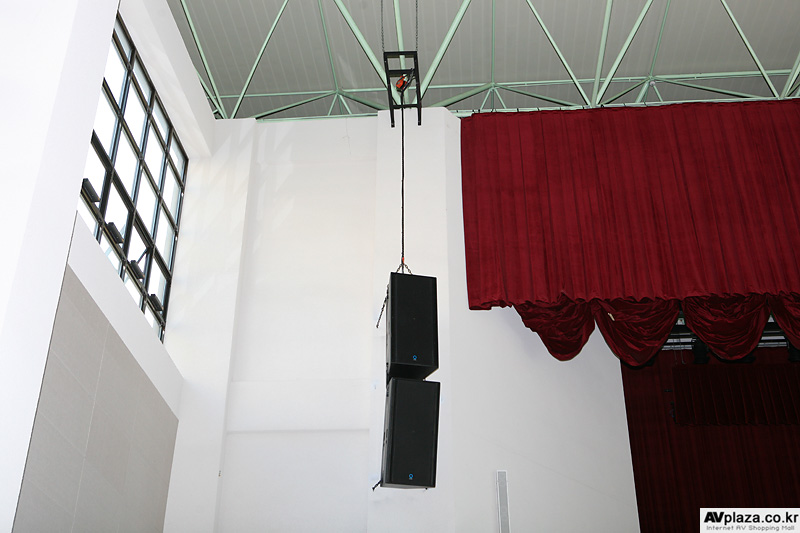

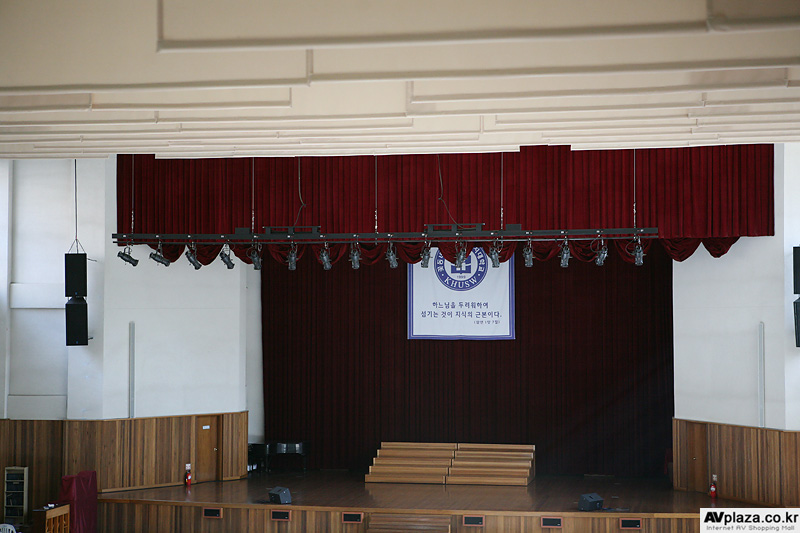

넓은 커버리지를 자랑하는 이 스피커는 호이스트를 사용해 높이 플라잉 되었습니다. 사진을 보시면 아시겠지만 스피커 한대당 바라보고 있는 위치가 다릅니다. 가장 위의 스피커는 가장 먼곳을 커버하며, 아래 스피커는 중간 지역을 커버하고, 가까운 영역은 스크린 어레이 스피커를 사용해 전 영역 고른 읍압 분포도를 보이도록 설치되었습니다. 실질적으로 전 영역 100dB 이상의 안정적인 음압을 보이고 있습니다.

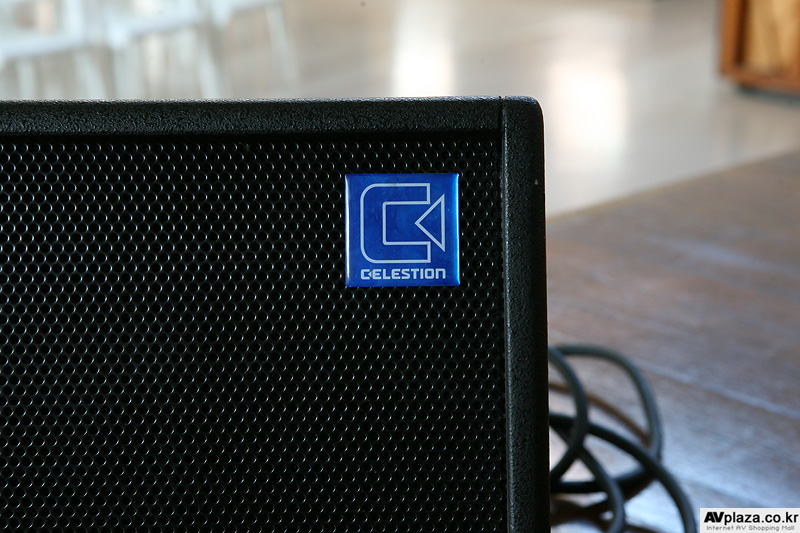

Celestion QXi012 모니터 스피커

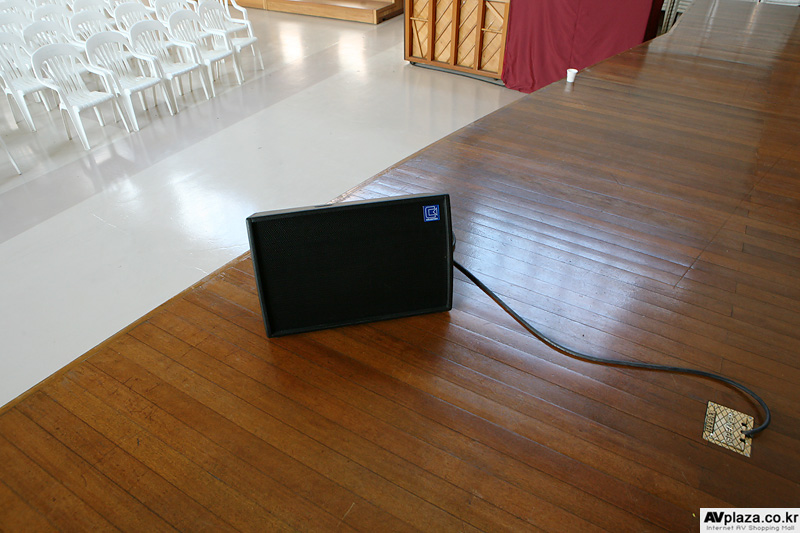

강단 모니터용으로 사용된 영국 셀레스천의 QXi012입니다.
셀레스천은 영국 프로페셔널 스피커 브랜드로 가정용 하이파이 스피커로도 아주 유명한 회사입니다. 80여년의 전통을 가진 스피커 기술의 노하우와 품질이 제품에 녹아 고음질을 제공하고 있습니다.
강력한 콘 드라이버 제품을 직접 조립하고, 시스템을 개발해 왔으며, 영국 미국 유럽 등지에 많은 펍(PUP) 레스토랑, 소공연, 하드락 카페 등의 연주용 뮤직 시스템 분야에서 꾸준한 사랑을 받아왔습니다.
특히 기타 앰프로 유명한 마샬의 제품들이 모두 셀레스천 우퍼를 채용하고 있다는 점이 그 성능을 말해주고 있습니다.
모니터로 사용된 QXi012는 12인치 우퍼와 1인치 네오디뮴 컴프레션 드라이버를 채용한 풀레인지 라우드 스피커로서 우수한 품질의 고급 패시브 크로스오버와 열 과부하 보호 기능등 기본에 충실한 스피커입니다.
설치와 이동이 가능한 핸들 및 풀 마운트 소켓, 그리고 리깅 포인트로 각종 인스톨 환경 및 투어링에 적합한 스펙을 가지고 있습니다.

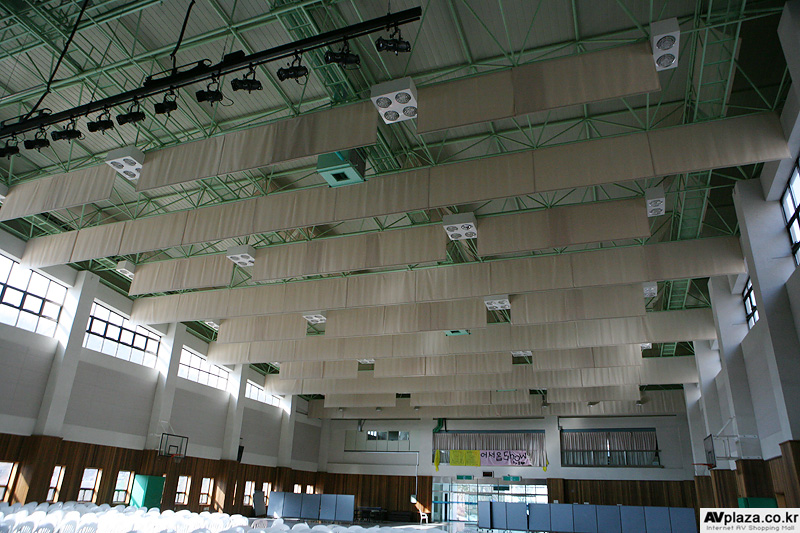

잔향을 제거하기 위한 흡음 보드
이번 업그레이드에서 가장 문제가 되었던 점은 강당이라는 공간이었습니다.
흡음 처리가 전무하다 할 정도로 없었기 때문에 잔향이 너무 많은 점이 가장 큰 난관이었죠.

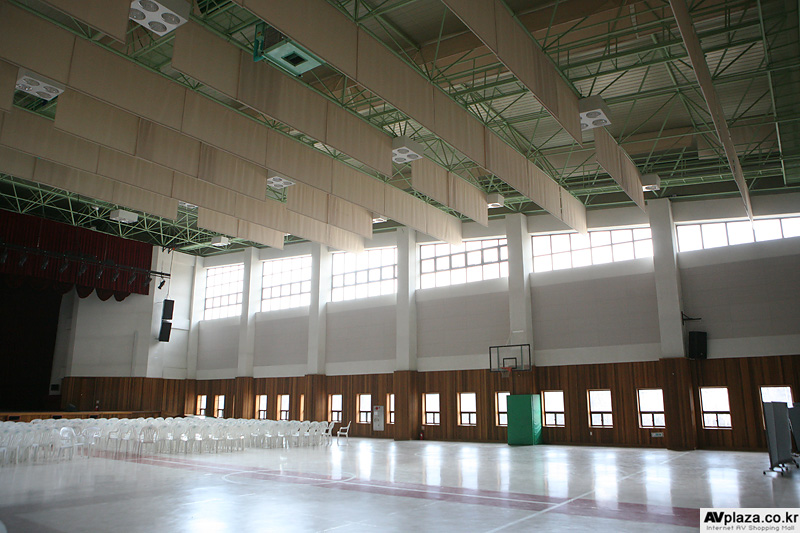

차광 커튼 및 흠음 공사를 생각하기도 했지만 정해진 예산에서 너무 과한 비용 지출이 되기 때문에 다른 방법을 찾은 결과 강당 천정에 흠음 보드를 설치하기로 했습니다.
몇 가지 제품을 선정한 결과 가격대비 성능이 우수한 흡음 제품을 결정하여 시공에 들어갔습니다.
이로서 측정기로 측정되던 RT-60이 6초대에서 4초 중반대로 많이 감소되었습니다. 예상외의 선전이었습니다. ^^

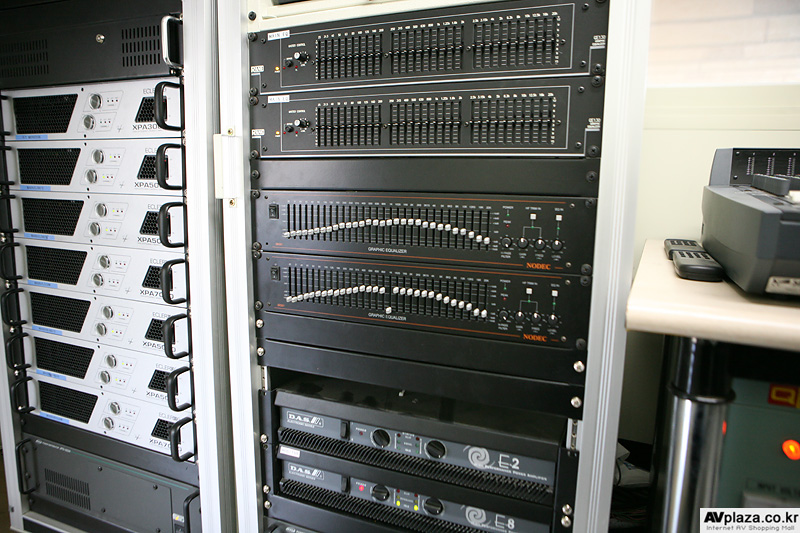

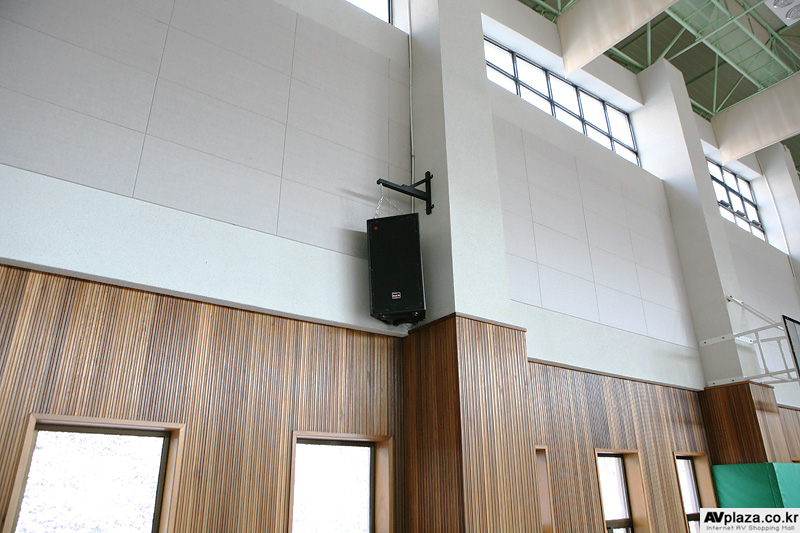

기존에 설치되어 사용중인 D.A.S 스피커입니다.

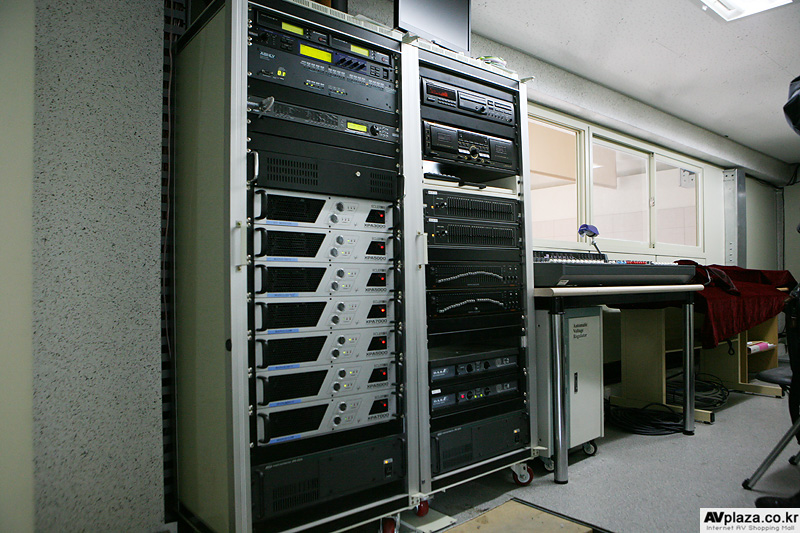

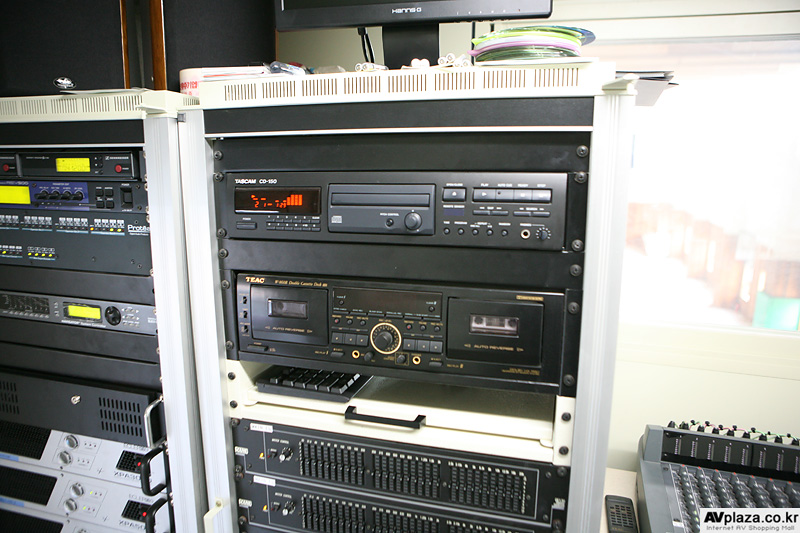

컨트롤 룸의 전경
강당의 음향 및 조명 시스템을 종합적으로 제어하는 컨트롤 룸입니다. 기존 노후된 앰프를 모두 교체하고 새롭게 업그레이드된 스피커를 위해 추가된 앰프들과 몇가지 장비가 보입니다.

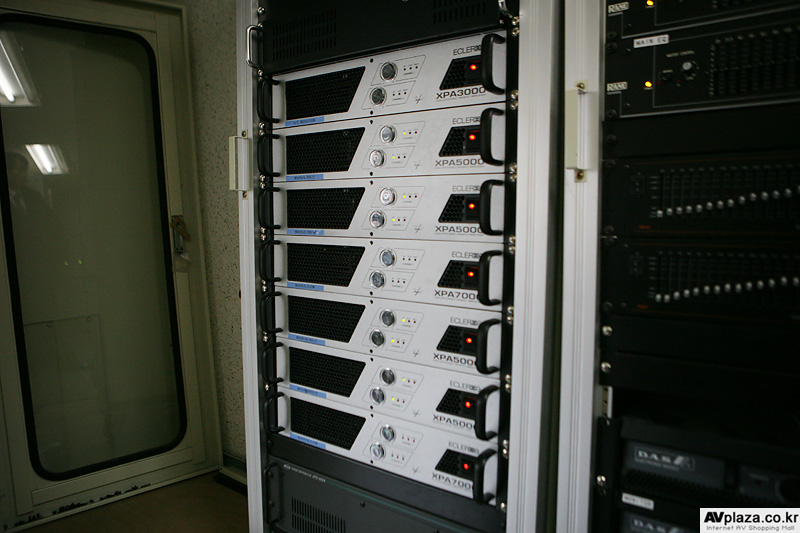

ECLER XPA 시리즈 파워 앰프
메인 스피커를 구동하기 위한 앰프는 스페인 음향기기 전문 제조사인 ECLER의 XPA 시리즈 파워앰프가 사용되었습니다. 스페인은 음향기기 브랜드가 흔하지 않아 고개를 갸우뚱 하시는 분들도 계실 것 같네요. 하지만 ECLRE는 세계적으로 많은 인스톨 환경과 투어링 환경에서 그 안정성과 음질을 인정 받아온 회사입니다. 최근 아웃도어 브랜드를 보아도 많은 제품들이 쏟아져 나오고 있는 만큼 음향기기도 점차 많이 확대될 것이라고 생각되네요.
이 XPA 시리즈는 내장 활성 안티칩 회로를 탑재하여 최상의 안정성을 자랑하며 스테레오, 병열, 브릿지 구동이 가능합니다.
XPA7000과 XPA5000이 메인 스피커를 구동하며 모이터용으로 XPA3000이 사용되었습니다.

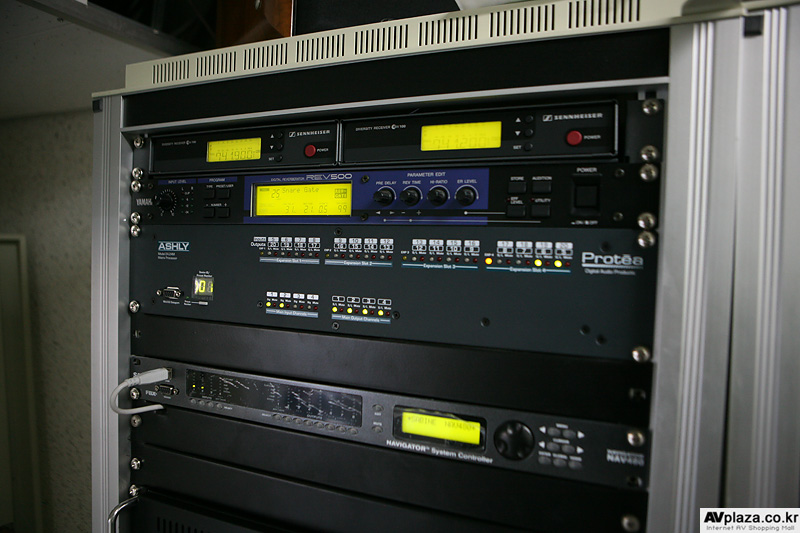

그밖에 수신율이 좋지 않았던 마이크를 젠하이저 무선 마이크로 교체하였으며 야마하 이펙터 및 편리한 사용을 위해 매트릭스 등이 추가 설치 되었습니다.

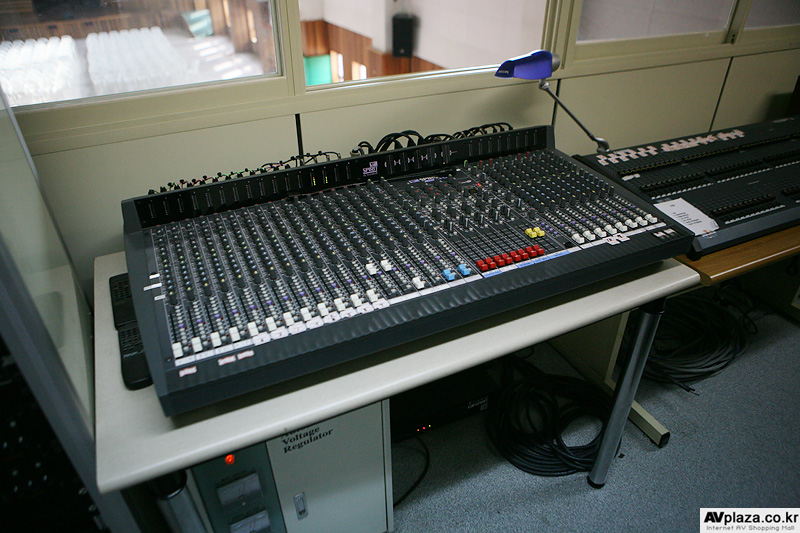

SOUNDCRAFT SPIRIT LIVE 8 라이브 콘솔

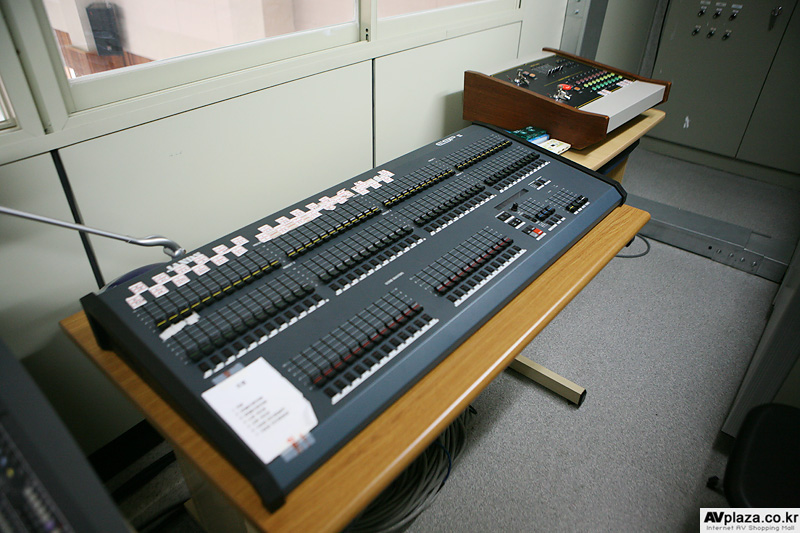

메인 믹서는 SOUNDCRAFT의 SPIRIT LIVE 8 모델로서 다량의 BUS 및 AUX 단으로 라이브 환경은 물론 인스톨 환경에서 최적의 성능을 발휘하고 있습니다. 이미 많은 환경에서 그 음질을 인정 받은 모델이기도 합니다. 그 옆으로는 조명 컨트롤러가 보이는군요.

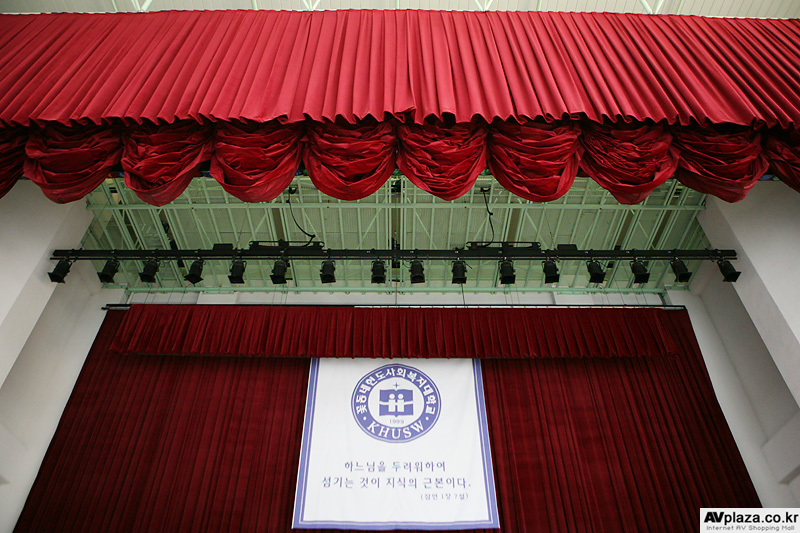

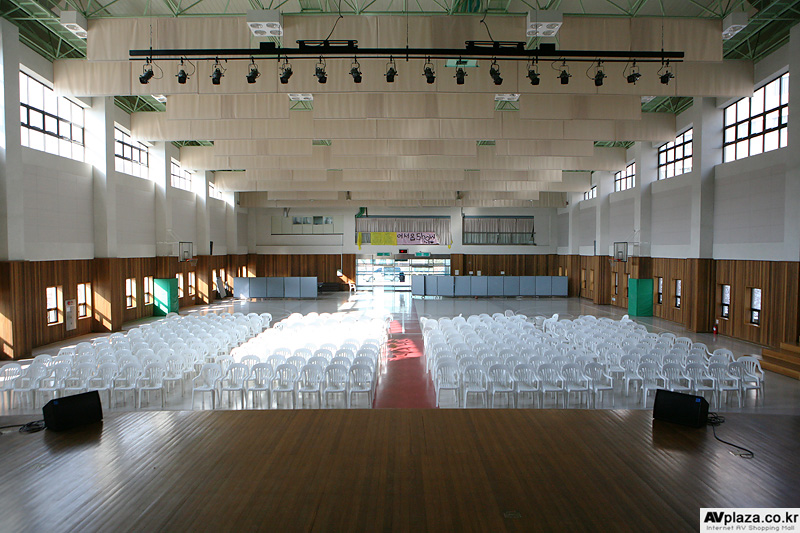

음향 시스템과 더불어 조명기기 설치를 하게 되었는데 기존 설치되었던 천정부 조명을 제거하고 전동 레일 바를 설치함으로서 차후 파 조명의 유지 보수가 용이하도록 하였으며 공연 및 연설 등 다양한 환경에 밝은 빛을 볼 수 있도록 설치가 되었습니다.
앞으로도 좋은 사회복지사를 양성하시기 바라며 학업도 학업이지만 학생들에게 좋은 추억을 만들 수 있는 학교가 되기를 바랍니다. 감사합니다.
