이번 설치기는 3D 영상컨테츠 작업및 시연을하는 스튜디오로 20평 정도 공간에 3D 프로젝터와 멀티채널 스피커를 이용하여 제작한 스튜디오 입니다.
JBL 의 신형 STUIDO(스튜디오) 5시리즈를 이용하여 7.1채널 멀티채널 극장 시스템을 구현하였습니다.

메인스피커는 JBL STUIO 580 스피커를 사운드스크린(타공스크린) 뒤쪽에 JBL STUIO 520C 센터스피커와 같이 매립 설치해 드렸습니다.
사운드 스크린이라 후면에 매립하여도 사운드 퀄리티나 양감에 영향을 거의 주지 않습니다.

리어스피커는 JBL STUIO 530 북쉘프 스피커 4개를 7.1채널 시스템으로 천정에 고정 설치해 드렸습니다.
서브우퍼는 JBL ES250P 엑티브 서브우퍼를 이용하여 설치해 드렸습니다.
앰프는 ONKYO(온쿄) TX-NR1009 와 ROTEL RMB-1575 파워앰프를 이용하여 7.1채널 시스템을 설치해 드렸습니다.
프로젝터는 크리스트의 3D 2K 프로젝터 와 250 인치 사운드 스크린을 이용하여 설치해 드렸습니다.

JBL Stuio 580 , JBL Stuio 530, 520C JBL ES250P

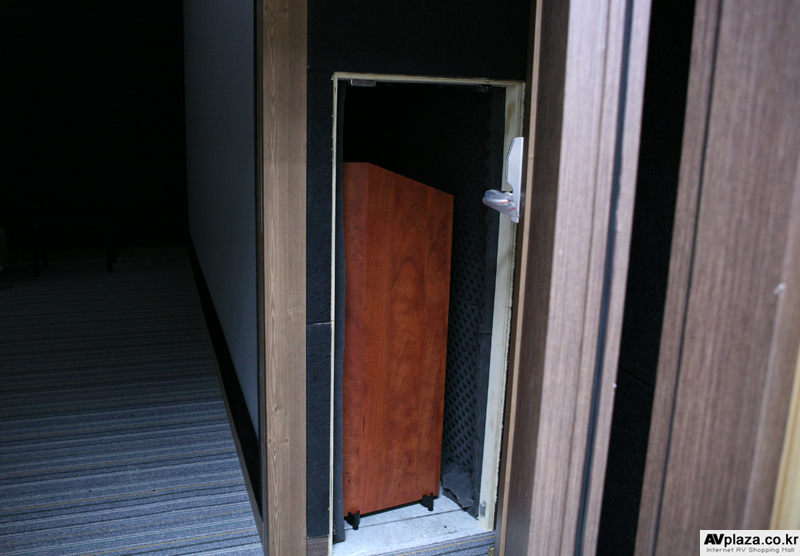

(JBL STUDIO 580 스피커를 스크린뒤 매립)

메인스피커는 JBL Stuio 580 플로어스텐딩 스피커 입니다. JBL은 자사의 최고급 라인업에서만 사용하던 혼 컨프레션 드라이브 유닛을 장착한 Stuio5 시리즈는 국내에 출시 이전에 이미 많은 JBL 메니아로부터 구매요청이 많았고 드디어 3월초 국내에 정식 출시되었습니다.
그중 가장 많이 판매가 되고 있는 모델인 JBL STUDIO 580 입니다. JBL 590은 너무 크고 JBL 570 은 너무 작어서 국내 가장에서 가장 적당한 사이즈의 스피커라 생각됩니다.

스튜디오 580 스피커는 스튜디오 5 시리즈 제품 중에서 중간 모델입니다. 위로는 Stuio 590, 아래로는 Stuio 570,Stuio 530 과 Studio 520C 센터스피커가 있다. 스튜디오 580은 2웨이 3스피커 베이스 리플렉스 플로어 스탠딩 타입으로 JBL의 전통에 신기술을 대거 탑재하여 품격 있는 고급 음향을 추구하고자 하는 동기로 탄생되었습니다.

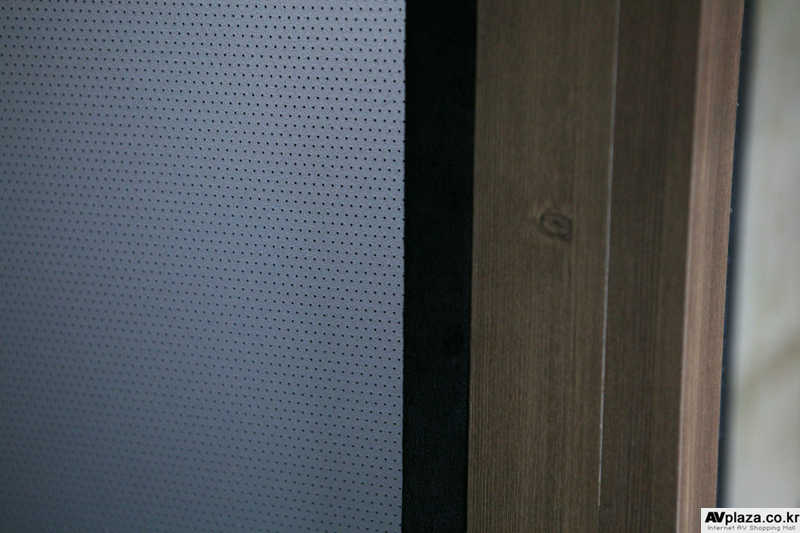

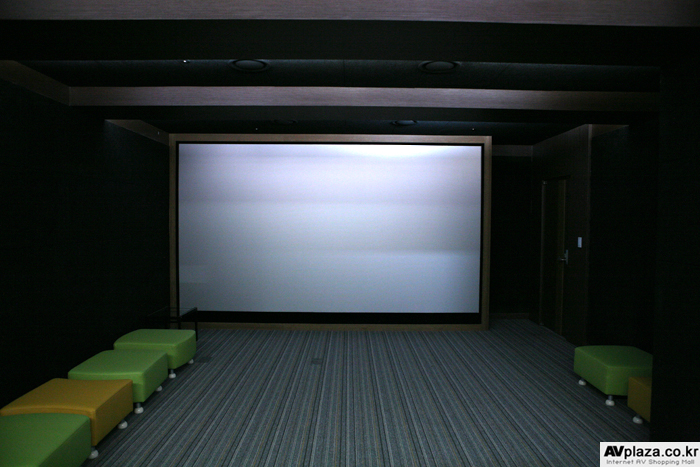

(250 인치 사운드(타공) 스크린)

JBL STUIDO 580은 상단에 혼드라이브 트위터와 무개에 6.5인치 우퍼 2개가 장착되어 엑티브하면서 라이브한 사운드 절달이 가능한 모델입니다. 또한 이 클래스 스피커에서 처음으로 혼드라이브 유닛을 장착하고 있습니다.
따라서 뛰어난 공간 재현 능력과 혼 특유의 리얼리티가 높은 음으로 선명한 음장과 탁월한 공간 장악 능력이 특징이라고 역설합니다.

스튜디오 5 전 시리즈에는 테오넥스(Teonex) 다이어프램을 채용한 네오디뮴 컴프레션 드라이버 2414H를 채용하고 있는데, 이 드라이버는 전 세계의 콘서트 현장에서 활약하는 SR 스피커를 위해 JBL 프로페셔널 디비전이 개발한 유닛으로, 대형 네오디뮴 링 마그넷을 채용한 강력한 자기회로를 가지며 고분자계 소재 테오넥스를 다이어프램에 사용하여 풍부한 표현력과 에너지감은 물론 부드럽고 매끄러운 고역을 보장합니다.

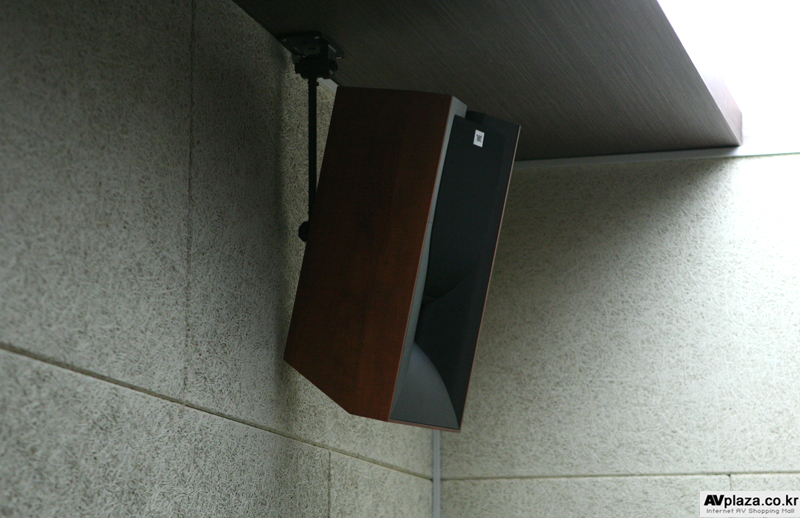

(JBL STUDIO 530 스피커를 벽면 부착 설치)

저역 우퍼도 펄프 콘을 기반으로 폴리머 코팅 파이버 셀룰로오스 진동판(PolyPlas)에 대형 페라이트 마그넷을 채용하고 있습니다.
강력한 자기회로에는 T형 폴피스에 플럭스·스태빌라이저·링 등을 조합한 JBL의 독자적인 SFG 자기회로가 채용되었습니다.
내부에서 발생하는 정재파를 억재하기 위해 상판을 경사지게 만들고, 사이드 패널 뒤쪽으로 사다리꼴로 제작하였습니다.

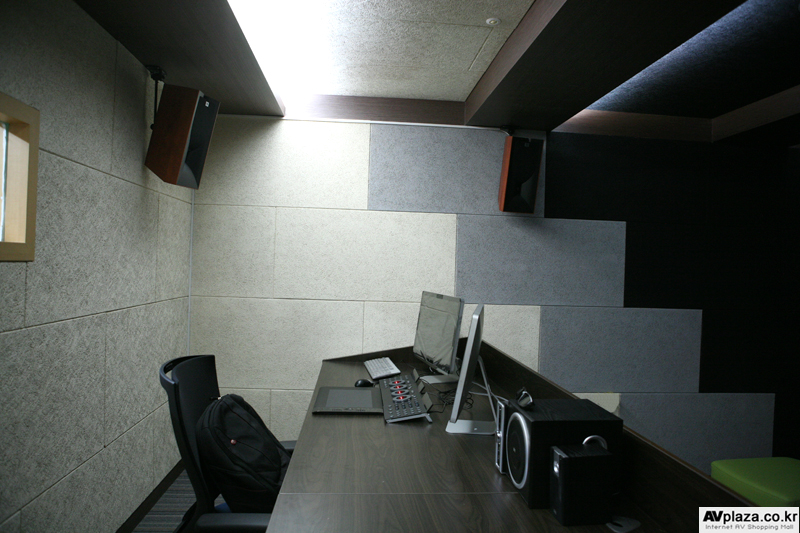

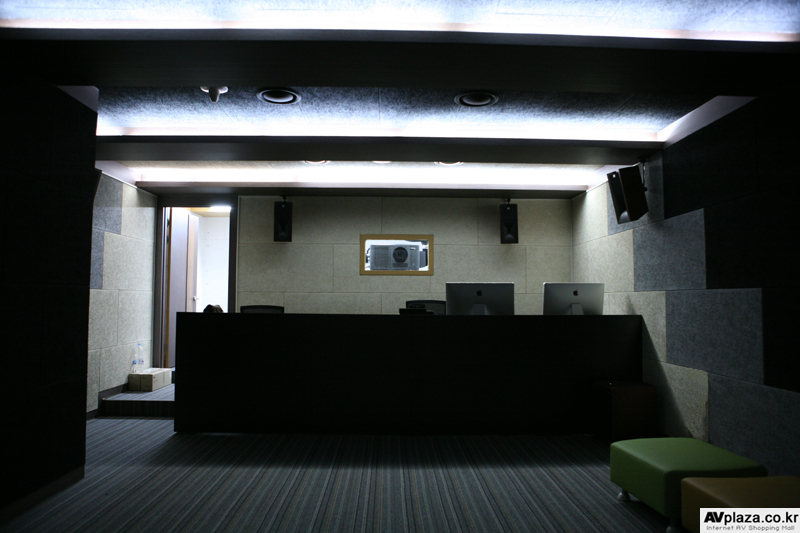

(3D 컨텐츠 작업 테이블)

인클로저의 재질은 강성과 질량이 높은 MDF를 사용, 면밀한 브레이싱과 적절한 흡음성을 높이고, 통울림에 대응하고 있습니다.
패시브 네트워크도 중·고역용 회로와 저역용 회로를 각각 별도의 기판에 배치하여 상호 간섭을 근본적으로 배재하며, 두 세트의 스피커 터미널을 장착하여 바이와이어링과 내부 네트워크의 바이앰핑 구동도 가능하게 되어 있습니다.
불필요한 통풍 소리를 방지하고, 자연스러운 베이스 리플렉스를 발휘하기 위해 포트 내외에 플레어를 붙인 테이퍼드 베이스 포트를 후면에 장착했습니다.
또한 저역의 댐핑 컨트롤이 가능한 컨트롤 패드도 부속되어 있습니다.

(JBL STUDIO 530 스피커를 벽면부착)

JBL STUDIO 530 북쉘프 스피커를 4개 이용하여 7.1채널 시스템을 구축해 드렸습니다. 리어스피커는 벽면에 부착해 드렸습니다.
북쉘프 스피커치고 상당한 크기이기도 하고 성능역시 뛰어난 스피커 입니다. JBL STUIDO 580과 같은 혼드라이브가 장착되어 있습니다.

영화는 물론 하이파이 성능에 있어도 이만큼 라이브틱하고 에너지감이 넘치는 스피커는 이 클래스에서 찾아볼수 없을것이라고 확신합니다. 혼드라이브에서 뿜어나오는 매력적인 중고역대의 사운드는 진정 JBL의 최고의 매력이라고 할수 있을것 같습니다.
서브우퍼는 JBL ES250P 서브우퍼를 설치해 드렸습니다. 아쉽게도 아직 JBL STUDIO 5시리즈의 서브우퍼가 수입되지 않아 부득이 같은 브랜드 JBL ES시리즈의 서브우퍼를 이용하여 설치해 드렸습니다.

ONKYO(온쿄) TX-NR1009, TX-NR809 , ROTEL(로텔) RMB-1575 멀티채널 파워앰프 및 TVIX , LG블루레이 플레이어외

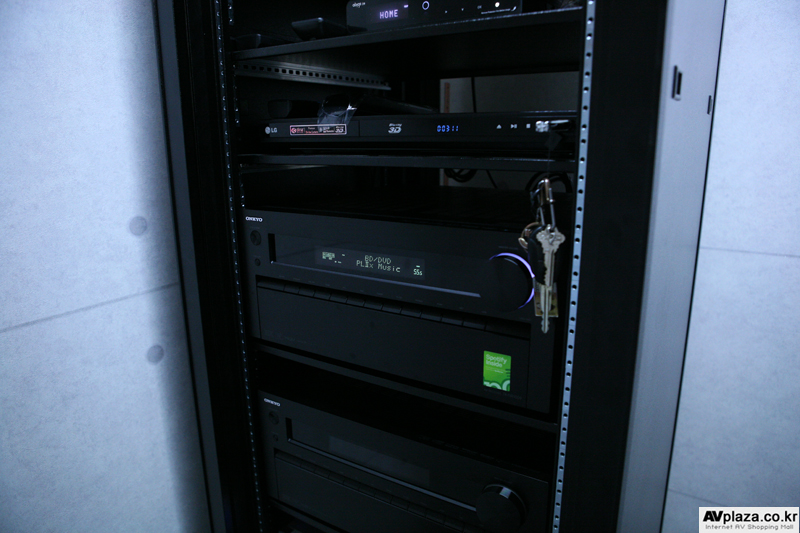

(온쿄 리시버 및 각종 기기 오디오랙 설치)

온쿄의 최신 AV리시버앰프 입니다. TX-NR1009 는 메인 앰프이며 TX-NR809는 서브용으로 구축해 드렸습니다.
온쿄의 신형 앰프로 HDMI 1.4 3D 를 기본지원하는 상급 앰프 입니다.
네트워크 플레이 기능을 기본으로 지원하면서 아이팟, 아이폰, 아이패드, 지원하고 있으며 무선으로 에어플레이 기능을 지원하고 있습니다.

다양한 입출력 기능과 뛰어난 확장성이 특징인 스피커 입니다.
별도의 파워앰프를 설치하여 출력을 보강하도록 하였습니다. 보다 다이나믹한 사운드를 위해 멀티채널 파워앰프 ROTEL(로텔) RMB-1575 를 설치해 드렸습니다.
기타 LG의 3D 블루레이와 3D TVIX 등을 설치해 드렸습니다.

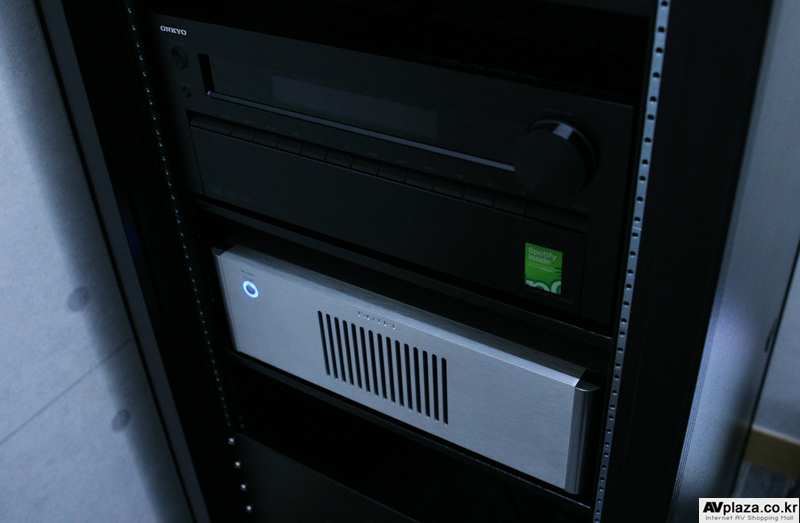

(온쿄 리시버와 로텔 파워앰프 설치된 모습)

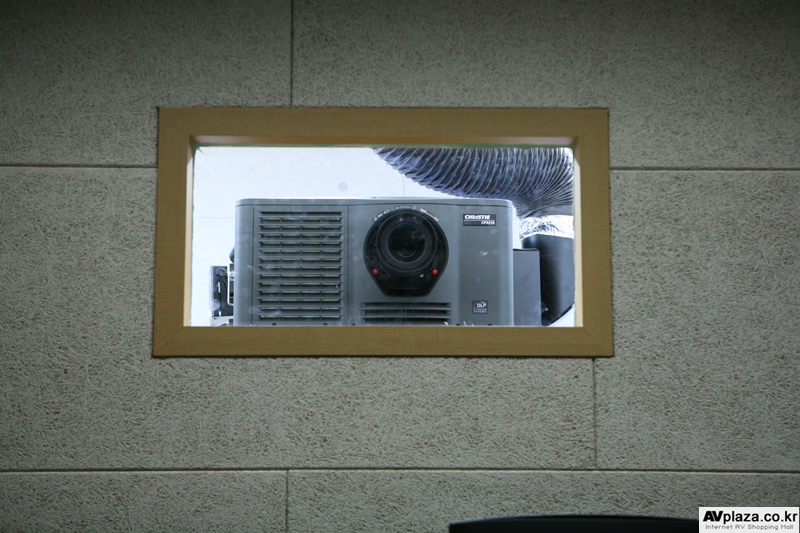

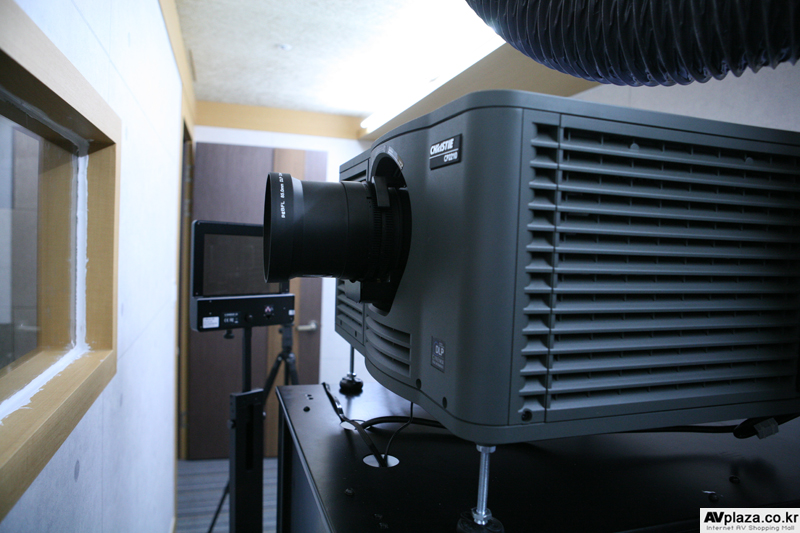

(크리스티 3D 프로젝터)

(크리스티 3D 프로젝터)
