여수고객님의 B&W 800Diamond 와 매킨토시를 이용한 하이파이 구축기

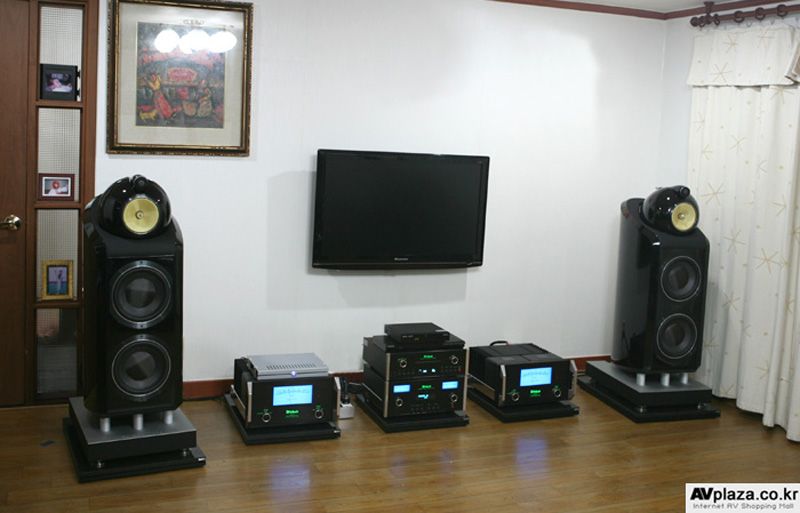

여수 고객님의 거실에 하이파이 시스템 구축기
고객님께서는 기존에 사용하시던 엘락 스피커에서 업그레이드를 하시기를 원하셨고 B&W 800 시리즈의 최고 모델인 B&W 800Diamond 플로어스텐딩 스피커와 매킨토시의 프리앰프 Mcintosh C2500 신형 진공관 프리앰프와 Mcintosh MC601 모노블럭 파워앰프로 구성해 드렸습니다.
CD플레이어는 매킨토시사의 대표적인 CD플레이어인 MCD301 과 LINN의 네트워크 플레이어인 SNEAKY MUSIC DS 를 설치해 드렸습니다.
별도의 소닉스랩의 방진패드와 세라베이스를 이용하여 진공을 최대한 억재하도록 설치해 드렸습니다.
특히 이번에 설치해 드린 C2500 진공관 프리앰프는 C2300 의 신형 진공관 프리앰프로 기존 C2300에서 한층 업그레이드 되었으며 특히 USB,광,동축 입력이 가능한 DAC가 내장되어 있습니다.
DAC는 32/192bit 까지 지원하고 있습니다.
항공배달로 특별히 주문하여 고객님께서 대한민국 1호 사용자가 되셨습니다.
섬세하고 부드러운 C2500 진공관 프리앰프와 강력하고 힘있는 MC601의 600W+600W 의 출력은 B&W 800Diamond 스피커를 극한까지 컨트롤할수 있는 높은 성능을 보여주고 있습니다.
B&W 800Diamond 스피커

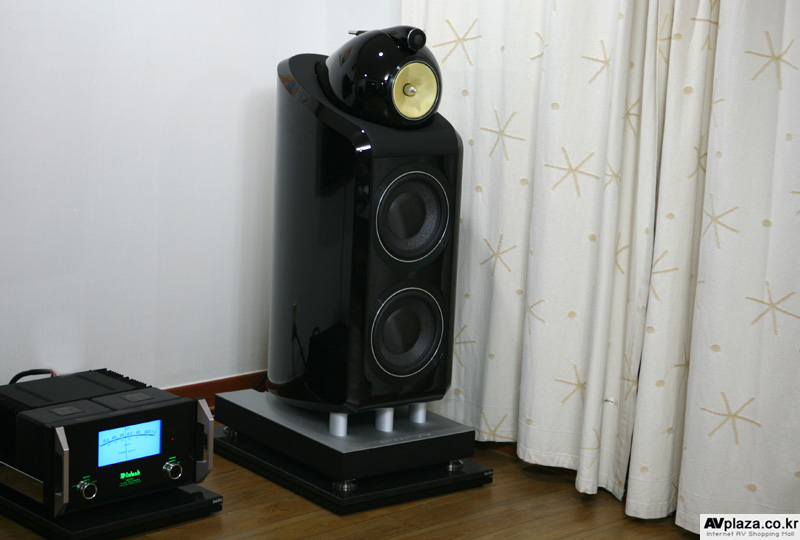

B&W 800Diamond 스피커와 소닉스랩 방진팬스 및 세라베이스 설치
기존 800D의 최신 스피커인 B&W 800Diamond 스피커입니다. 기존 800D 최신 업그레이드 신형 모델입니다. 외관은 거의 유사하나 사운드퀄리티가 획기적 업그레이드 되었습니다.
세계에서 가장 요구수준이 높은 녹음 스튜디오에서 사용되어 오디오 애호가 사이에 전설이 되어 온 800 Diamond는 아마도 지금까지 체험한 적이 없는 최고의 사운드를 즐길 수 있는 확실히 궁극의 스피커입니다.
특히 다이아몬드 트위터에 극한의 해상력과 케블라 유닛의 깊고 풍부한 사운드는 그 최고의 성능을 보여 주고 있는 하이엔드 스피커 입니다.
B&W 800Diamond 스피커의 육중한 크기 100kg 넘는 스피커 입니다.
Quad magnet tweeter motor system
트위터가 음악의 다이내믹스에 완전하게 응답하려면 특히 심한 동작에서 가능한 한 낮은 온도를 유지해야 합니다. 이 경우에 문제가 되는 것은 트위터의 보이스 코일이 고주파에 응답하기 위해서는 소형, 경량이어야 하는데 그 때문에 단시간에 고온이 되어 버린다는 것입니다. 코일의 온도가 올라가면 트위터 돔이 움직이는 힘을 결정하는 전기 저항과 전류가 높아져 앰프로부터의 전압 신호와 비례하지 않게 됩니다. 그 결과 다이내믹 축소 현상(Dynamic Compression)이 일어나 음악은 그 진정한 생명을 잃습니다.
소형 사이즈의 네오디뮴 자석을 사용하기 때문에 히트싱크 효과가 저하되어한층 더 문제가 심각해집니다. 그렇기 때문에 800 시리즈 트위터의 노틸러스 튜브는 금속제로 되어 있으며 보이스 코일에서 발생되는 열이 쉽게 방열됩니다. 보이스 코일 안으로 보다 많은 자력을 보냄으로써 모든 출력 레벨에 이르는데 필요한 전류가 낮아지며 코일의 온도를 저온으로 유지할 수 있습니다. 다만 갭이 작아서 금속 부품이 이미 포화 상태에 이른 경우는 어떨까요?
B&W 800Diamond 용 피닛엘리먼트사의 세라베이스
An efficient tweeter is a dynamic tweeter
통상의 모터 시스템에서는 탑플레이트(top plate)와 백플레이트(backplate)/센터폴(center pole) 사이에 샌드위치된 단일의 마그넷(1)을 사용하며 보이스 코일은 탑플레이트와 센터폴의 사이의 갭에 놓여집니다. 자력을 코일이 있는 위치에 집중시키기 위해 탑플레이트의 두께는 1mm를 조금 넘는 정도이며 쉽게 포화됩니다. 마그넷 사이즈를 늘려도 갭 안에서 발생되는 여유 자력은 매우 극소량에 불과합니다.
이 트릭은 메인 마그넷으로부터 발생하는 자장과 반대 방향의 극성을 갖는 다른 마그넷을 사용하는데 있습니다. 첫번째 마그넷은 백플레이트 배후(2)에 설치되어 있습니다. 이것은 쉴드 마그넷 시스템에서 자주 사용되는 위치이며 엑스트라 마그넷은 모터 시스템 전체를 둘러싸는 금속 캔과 함께 사용됩니다. 이 경우 캔은 필요 없지만 탑플레이트 상부(3)와 센터폴의 끝(4)에 배치된 2개의 마그넷이 코일에 자력을 보내는데 도움이 됩니다.
이 구조는 코일의 감도를 약 2dB 향상시키고 이때문에 소요 전력이 약 40% 저감됩니다. 그 결과 트위터는 저온을 유지하여 축소현상이 저감되고 음악이 생명을 되찾습니다.

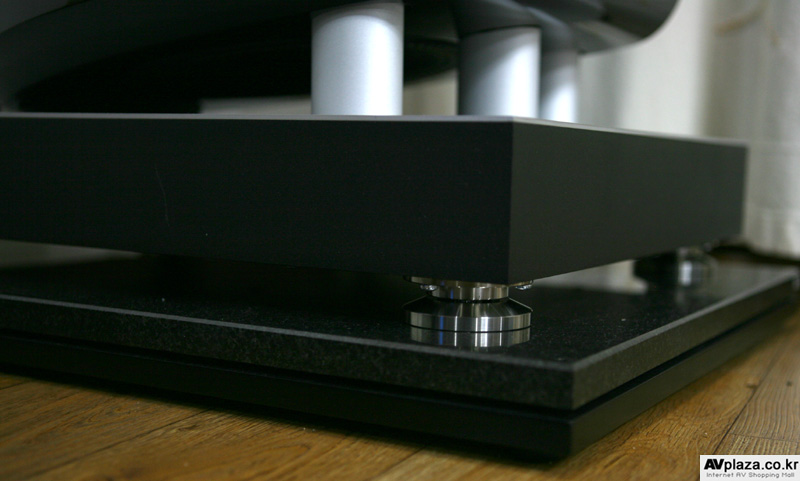

세라베이스 설치 모습
Dual magnet bass motor system
움직임이 작고 코일이 갭 안에 머무는 트위터와 달리 베이스 드라이버 콘은 긴 거리를 움직입니다. 코일을 갭으로부터 돌출시키면 코일이 그 정위치로부터 크게 벗어난 경우에도 탑플레이트상에 같은 길이의 코일이 겹쳐 자력은 거의 일정하게 유지됩니다. 이론적으로는 문제가 없지만 실제로는 자력이 갭 자체에 머무르지 않고 양 사이드까지 영향을 줍니다. 이 가장자리(fringe) 영역은 왜곡이 발생되는 원인의 중요한 부분이고 듀얼 마그넷 시스템을 사용하여 이것을 대칭화하는 것에 의해 왜곡이 낮게 유지됩니다.
보다 큰 입력에서도 보다 적은 왜곡
표준적인 단일 마그넷 모터 시스템에서는 메탈워크 구조 측면에 고유한 비대칭이 존재합니다. 그 결과, 프린지 영역도 역시 비대칭이 되어 코일상의 에너지도 전방향과 후방향이 다르게 됩니다. 이것이 왜곡의 원인이 되며 음량이 커질수록 더 악화됩니다.
듀얼 마그넷 시스템에서는 양쪽 마그넷이 모두 탑플레이트에 접하고 있지만 반대 방향으로부터 서로 역방향의 자기를 발생시킵니다. 어셈블리 전체를 한쪽 방향의 자기장에서 만들 수 없기 때문에 제조에서는 보다 어렵지만 결과적으로는 프린지 영역을 대칭으로 할 뿐만 아니라, 종합적인 프린지의 양을 저감하여 보다 많은 에너지를 적절히 갭으로 향하게 할 수 있습니다.
표준적인 모터 형상보다 왜곡을 저감시킨 것은 음량을 크게 했을 때에 보다 도움이 되는 것이며 보다 자연스럽게 일정한 베이스 특성을 얻을 수 있어서 적절한 다이내믹스로 보다 높은 재생 레벨을 유지됩니다.

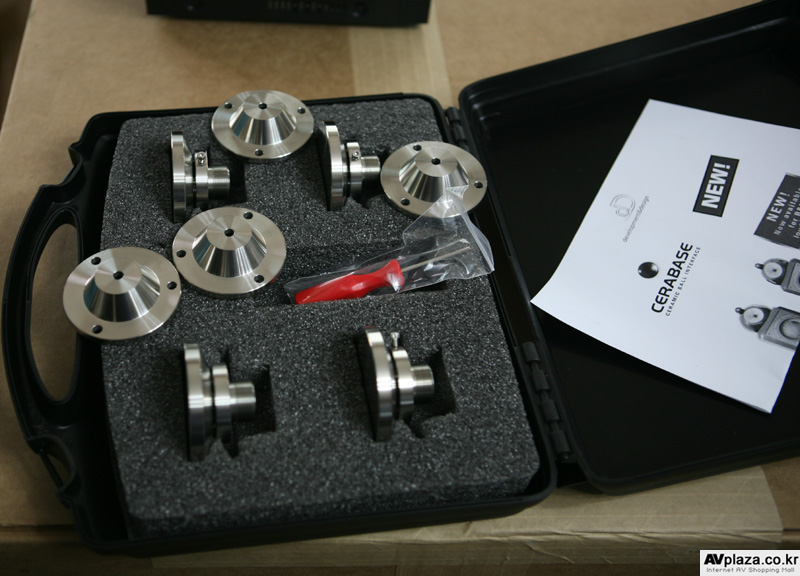

Finite Elemente B&W 800시리즈용 CERABASE 스페셜 버전
Finite Elemente B&W 800시리즈용 CERABASE 스페셜 버전 설치모습
독일의 하이엔드 오디오랙 전문사인 피닛엘리먼트사의 B&W 800시리즈용 베이스입니다.
이 스페셜 버전에는 오리지널 B&W 캐스터를 대체하는 특수 아답터 플레이트가 포함되어 있으며 이 아답터 플레이트에 CERABASE본체가 연결됩니다.
스탠다드 CERABASE 버전과 같이 높이 조정이 가능하며 가격도 스탠다드 버전과 동일합니다.
스피커의 진동을 뛰어나게 잡아주며 놀라울 정도로 음질이 개선되어 스피커의 가치를 현격하게 레벨 업 시키게 됩니다.

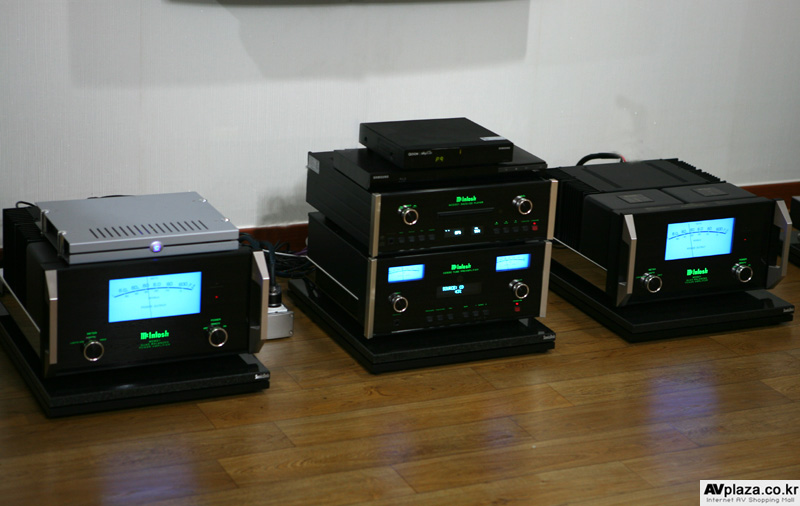

매킨토시 앰프 설치 모습입니다.
McIntosh(매킨토시) C2500 DAC 내장 진공관 프리앰프

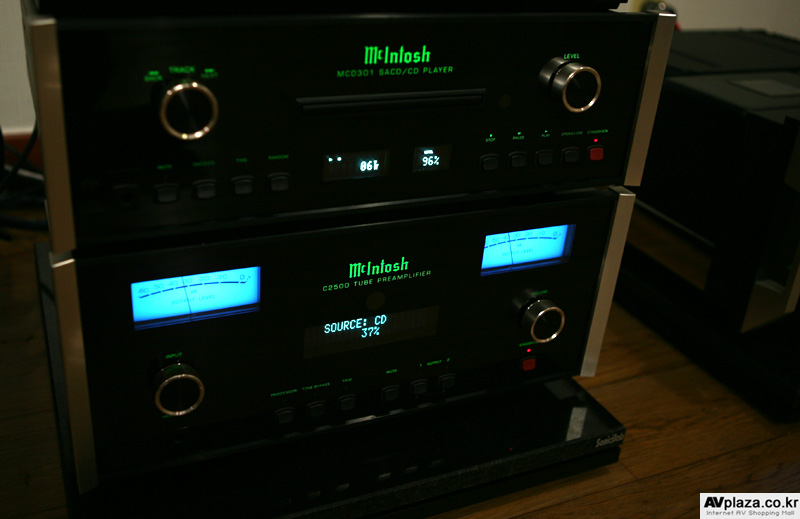

매킨토시 C2500 진공관프리와 MCD301 플레이어 설치 모습입니다.
매킨토시의 신형 진공관 프리앰프인 C2500 입니다. 기존 C2300의 2013년 신형 모델입니다. 보다 업그레이드된 사운드와 DAC 내장되었다는것이 특징이라고 할수 있습니다.

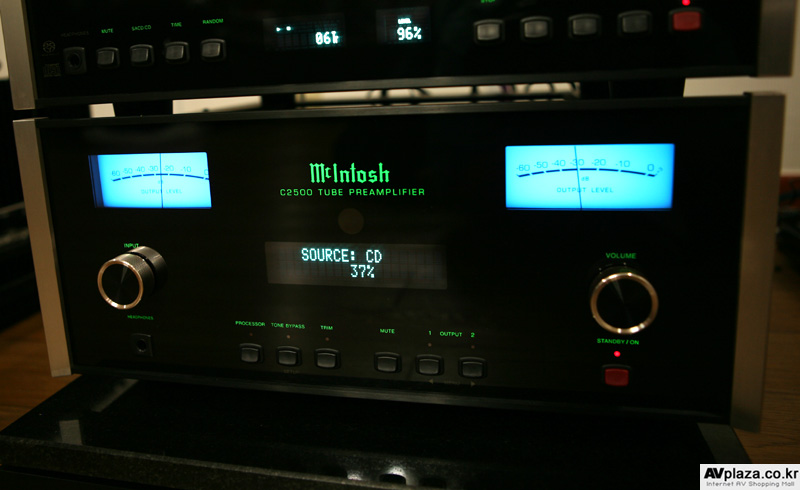

매킨토시 C2500 진공관프리 설치 모습입니다.
C2500 프리앰프는 컨트롤과 유연성에서 전례 없는 뛰어난 수준으로 프리앰프의 가치를 재정의한 신형 프리앰프입니다.
MC, MM 포노 입력과 지정 가능한 디지털 입력등으로 전통, 현대적인 음악 소스를 완벽하게 블렌딩하고 있습니다.
또한 USB 입력으로 컴퓨터 소스 음악까지 재생이 가능하며 프로그램이 가능한 5 밴드 EQ에 의해 기호에 따라 음악의 톤을 조정하여 감상하실 수 있습니다.
디지털 입력과 USB 입력이 가능한 DAC를 내장하고 있고 성능역시 몇백만원대 DAC와 비교해도 손색없는 DAC를 내장하고 있어 PC소스나 외부 디지털 입력을 받을수 있는것이 가장큰 장점입니다.
매킨토시 C2500 진공관프리 상판에 진공관 모습이 보입니다.
기존 매킨토시 프리앰프의 전통과 사운드를 유지하면서도 세로운 포멧인 디지털이란 핫 이슈 를 잘 이해하고 보여주고 있는 프리앰프 입니다.
McIntosh(매킨토시) MC601 모노블럭 파워앰프

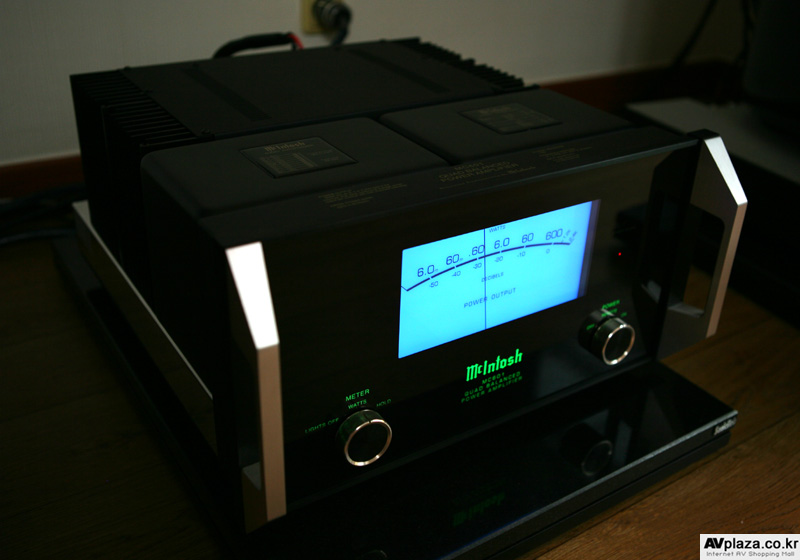

매킨토시 모노블럭 파워앰프 MC601 설치 모습입니다.
MC601 역시 매킨토시에서 선보이는 신형 파워앰프 입니다. 최신 오디오 퍼포먼스와 클래식한 McIntosh 앰프 스타일을 갖춘 MC601 신형 파워앰프 입니다.
출력 미터의 사이즈를 키워 시인성을 향상시키고 McIntosh 엔지니어링이 깃든 새로운 스타일의 특수 바인딩포스트 및 최신 회로 디자인으로 McIntosh 앰프의 가치를 제고시키는 모델입니다.
채널당 600W + 600W 의 출력을 가지고 있으며 , 디스토션과 열발생을 최소화하기 위해 ThermalTrak™ 출력 트랜지스터를 사용한 파워 앰프 회로 를 채용하고 있습니다.
매킨토시 모노블럭 파워앰프 MC601 설치 모습입니다.
대형 파워 트랜스포머와 캐패시터로 불안정한 전원 공급 상태에서도 노이즈 없는 안정된 동작을 보증하고 있습니다.
최신 파워앰프로 성능과 디자인 그리고 매킨토시의 가치를 그대로 가지고 있습니다.
MCINTOSH(매킨토시) MCD301 SACD플레이어
매킨토시 MCD 301 CD플레이어와 C2500 프리앰프 설치 모습입니다.
맥킨토시(Mcintosh) MCD301은 2채널 전용 SACD/CD 플레이어입니다. SACD, 하이브리드 SACD, CD, CD-R, CD-RW, MP3 CD에 대응하고 있습니다. 저왜곡 멀티 비트 DA 컨버터 MCD301은 광대한 다이내믹 레인지, 저왜곡 멀티 비트 PCM/DSD D/A 컨버터를 채용하였습니다.
모든 레벨에서 극한의 정밀도와 우아함으로 음악을 재생, 비길데 없는 최고의 사운드를 들려줍니다. 고정 출력의 밸런스 출력과 언밸런스 출력 장비, 가변 출력의 밸런스 출력과 언밸런스 출력 장비 프리앰프없이 최대 출력 레벨 6Vrms 의 레벨 컨트롤이 가능합니다.
LINN(린) SNEAKY MUSIC DS
LINN 스네키 DS 네트워크 플레이어 설치 모습
영국 하이엔드 네트워크 플레이어 LINN(린) SNEAKY MUSIC DS 플레이어를 설치해 드렸습니다.
LINN의 DS 플레이어는 최고의 퍼포먼스를 자랑하는 최고의 네트워크 플레이어 입니다.
앰프출력도 내장되어 있어 별도의 스피커만 연결을 한다면 바로 사용이 가능하며 별도의 프리아웃과 디지털 출력을 가지고 있어 네트워크 플레이어만으로 별도 사용이 가능합니다.
최고의 퍼포먼스의 네트워크 플레이어를 원하신다면 LINN의 최고의 성능을 보여 드릴수 있을것 같습니다.
컨트롤은 PC, 아이패드, 아이팟, 안드로이드폰 등 다양한 기기로 컨트롤이 가능합니다.
LINN DS 플레이어는 다양한 인터페이스로 조작이 가능합니다.
