판교고객님의 Dolby Atmos를 이용한 150인치 대형홈시어터 설치기

이번 설치기는 분당 판교 타운하우스 고객님의 150인치 대형화면 프로젝터 홈시어터 설치기 입니다.

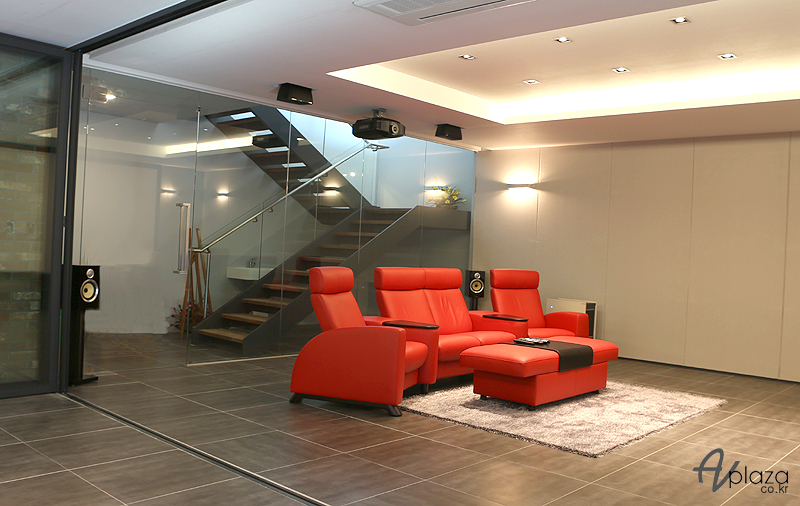

이번 설치기는 경기도 분당구 판교에 위치한 타운 하우스에 지하에 홈시어터 전용룸을 구축하시기로 하였습니다. 20평 정도에 큰 공간에 멀티채널을 홈시어터 시스템 구축을 위해 고객님게서 AV플라자에 직접 방문하셔서 다양한 스피커 와 프로젝터를 직접 감상하시고 결정하셨습니다.
최신 DOLBY ATMOS 시스템을 이용한 7.1.2 채널을 구축 해드렸습니다.

메인스피커는 B&W 신형 CM 시리즈인 CM S2 시리즈를 이용하여 시스템을 설치해 드렸습니다.
B&W CM9 S2 스피커를 메인스피커를 이용하여 설치해 드렸으며, 센터스피커는 B&W CMC2 S2 센터스피커를 설치해 드렸습니다. 리어 스피커는 B&W CM5 S2 를 이용하여 설치를 설치해 드렸습니다.

별도 DOLBY ATMOS 시스템을 위해 B&W AM-1 스피커를 이용하여 ATMOS 스피커를 천정에 설치해 드렸습니다.

서브우퍼는 클립쉬에 R-115SW 서브우퍼를 설치해 드렸습니다. 공간이 큰 만큼 일반적인 10인치 사이즈로 작기 때문에 클립쉬에 15인치 대형 엑티브 서브우퍼를 설치하였습니다.
800W 의 강력한 출력에 15인치의 넉넉한 우퍼 구경으로 보다 엑티브한 영화 감상이 가능하도록 설치해 드렸습니다.

영상 시스템은 소니의 FULLHD 3D 프로젝터인 SONY VPL-HW40ES 프로젝터 중심으로 그렌드뷰의 액자형 스크린인 GRANDVIEW GLX-150Hi 150인치 대형 스크린을 이용하여 영상 시스템을 설치해 드렸습니다.
별도의 블루레이 플레이어, 미디에이터플레이어, TV셋톱박스를 설치하여 TV감상, 영화감상, 다운로드받으신 영화도 감상 가능하도록 설치해 드렸습니다.

음악역시 블루레이 플레이어를 활용하여 CD감상 및 네트워크 오디오 및 블루투스로 스마트폰 음악을 무선으로 감상하도록 설치해 드렸습니다.

오늘 시스템의 중심은 바로 DOLBY ATMOS 입니다. 기존 평면적인 입체음향이라면 DOLBY ATMOS 는 천정에 스피커가 설치되며, 360″ 리어 임체음향이 실현이 되었습니다.
예를 들어 비가오면 진짜 비가 내리듯 천정에서 비내리는 소리가 나오며, 보다 리얼한 사운드 재생이 가능한 최신 음향 포멧 입니다.

장식장은 바우하우스 의 주문장을 이용하여 같이 설치해 드렸습니다.

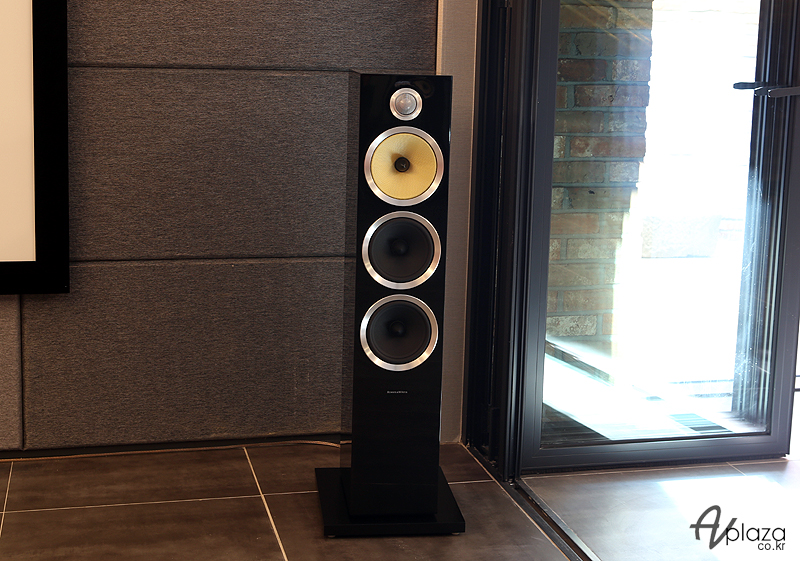

B&W CM9 S2 플로어스텐딩 스피커


기존 B&W CM9 는 B&W의 가장만이 팔리는 베스트셀려 모델입니다. 그 신형 모델인 S2 시리즈가 출시되었으며, 전반적인 외관의 컨셉 이외에는 완벽하게 업그레이드된 신형 스피커 입니다.

CM9 S2에는 2개의 165mm 케블라 베이스 드라이버와 150mm 케블라 FST 미드레인지가 사용되고 있기 때문에 어떤 공간에서도 당당한 존재감을 발휘합니다. 고품질 부품에 의해 절대적인 파워와 정밀한 리스폰스가 훌륭하게 조합을 이루고 있습니다.
디커플드 더블 돔 트위터 채용도 정밀도 향상에 공헌하고 있습니다. 고역 주파수일수록 보다 경량 고강성 그리고 보다 분리된 트위터로부터 출력되는 것으로, 매우 정확한 리스폰스를 얻을 수 있습니다.
CM9 S2의 파워와 정밀함은 한층 더 그 훌륭한 외관에 의해 두드러집니다. 마감은 새틴 화이트, 로즈넛 천연목 비니어, 글로스 블랙 중 선택할 수 있습니다. CM9 S2는 그 사운드처럼 외관도 세부까지 아름답습니다.

B&W CMC2 S2 센터 스피커


B&W CMC2 S2의 파워와 밸런스의 키가 되는 것은 100mm FST 케블라 미드레인지 드라이버와 두개의 165mm 케블라 베이스 드라이버입니다. 대형 홈시어터 룸을 사운드로 채우는데 충분한 파워가 이 드라이버로부터 재생됩니다.
선명한 대사의 재생과 고역 주파수 리스폰스에 대해 중요한 것은 베이스와 미드레인지 드라이버, 디커플드 더블 돔 트위터만이 아닙니다. CM Centre 2 S2에서는 중요한 내부 부품도 개량되었습니다. 크로스오버, 내부 배선이나 입력단자를 개량한 결과, 최고의 사운드를 실현하는 센터 스피커가 탄생하였습니다.
CM Centre 2 S2에서는 외관 디자인도 일부 변경되어 다른 CM 시리즈 제품과 조화를 잘 이루고 있습니다. 마그넷식의 트위터 그릴이나 거의 눈에 띄지 않는 캐비닛 조립 고정 부분, 다른 CM 시리즈 제품과 동일하게 3 종류로부터 선택할 수 있는 마감 등이 CM Centre 2 S2를 그 사운드처럼 아름답게 보이게 합니다.

Klipsch(클립쉬) R-115SW 서브우퍼


클립쉬사의 15인치 대형 서브우퍼 입니다. 800W 출력의 15인치 구경의 우퍼유닛을 장착한 대형 서브우퍼로 전용룸 공간이 크기에 좀더 다이나믹한 사운드를 위해 설치해 드렸습니다.
15인치 서브우퍼중 가장 가격대 성능이 우수한 서브우퍼중 하나 입니다.

DENON(데논) AVR-X5200W DOLBY ATMOS 지원 AV앰프


이번에 설치해 드린 AV앰프는 DENON(데논) 의 최신 AV앰프인 DENON AVR-X5200W 를 설치해드렸습니다.
DENON AVR-X5200W 는 최신 포멧인 DOLBY ATMOS 를 지원하는 최신 리시버 앰프 입니다.
아래 DOLBY ATMOS 에 대한 설명을 따로 하였습니다.

그 이외에 최신 네트워크오디오, 블루투스, HDMI 2.0 지원 4K(UHD) 60P 지원 하며 현존 하는 다양한 최신 기능을 모두 지원합니다.
11.2채널 프로세싱이 가능하며, 13.2채널 프리아웃 출력을 가지고 있어 확장 설치가 가능합니다.
DOLBY ATMOS 사용시 7.2.2 채널 또는 5.2.4 및 별도 파워앰프 사용시 9.2.4 채널 까지 사용 가능합니다.

국내 수입되는 데논 앰프중 가장 상급 앰프이며, 거의 유일한 일본 본토에서 생산되는 AV리시버 앰프 입니다.

Dolby Atmos 란?

Dolby 사의 차세대 음향 포멧으로 기존의 Dolby Pro Logic , Dolby Digtal 등을 거처 Dolby TrueHD 와는 다른 최신 차세대 포멧 입니다.
기존 Dolby 포멧들이 평면적인 입체 음향이라고 한다면 Dolby Atmos 는 공간의 360″ 모두 감싸주는 최신의 음향 포멧입니다.
5.1에서 7.1채널 등으로 채널을 증가시키는 수준이 아닌 수평적인 사운드를 3D로 확장한 것으로 홈시어터의 패러다임을 바꿀만한 사건이라고 할 수 있습니다.
Dolby사는 Dolby Atoms 와 그이전의 Dolby 로 구분 할정도로 Dolby Atoms 는 그 이전의 음향 포멧과는 완전 다른 최신 음향 포멧 입니다.

Dolby Atoms 는 기본적으로 극장용으로 개발되었으며 국내 극장에서도 최신 Dolby Atoms 상영관들이 늘어나고 있는 상황 입니다.
이 Dolby Atoms 음향을 일반 가정에서도 감상이 가능하도록 최신 Dolby Atoms 지원가능한 AV앰프가 속속 출시 되고 있습니다.
Dolby Atoms 를 이용한다면 기존 평면적인 입체음향이 360도, 마치 천둥이나 비가 오면 바로 위에서 직접 오는듯한 감동과 분리도로 더욱 현실감 있는 홈시어터 사운드 감상이 가능합니다.

GRANDVIEW(그랜드뷰) GLX-150Hi 액자스크린


스크린은 큰 공간을 고려하여 150인치 액자형 스크린을 설치해 드렸습니다.
1999년 캐나다에 설립된 벤처기업으로서 국제 안전규격을 모두 획득한 스크린 제품으로 그 품질을 인정 받아 세계 70여 국가로 수출되는 세계적인 스크린 전문 회사입니다.
GLX 시리즈중 신형 원단인 Hi 원단을 사용한 신형 스크린 입니다.

150인치 라는 압도적인 대화면으로 영화의 몰입감은 한층 높였습니다.

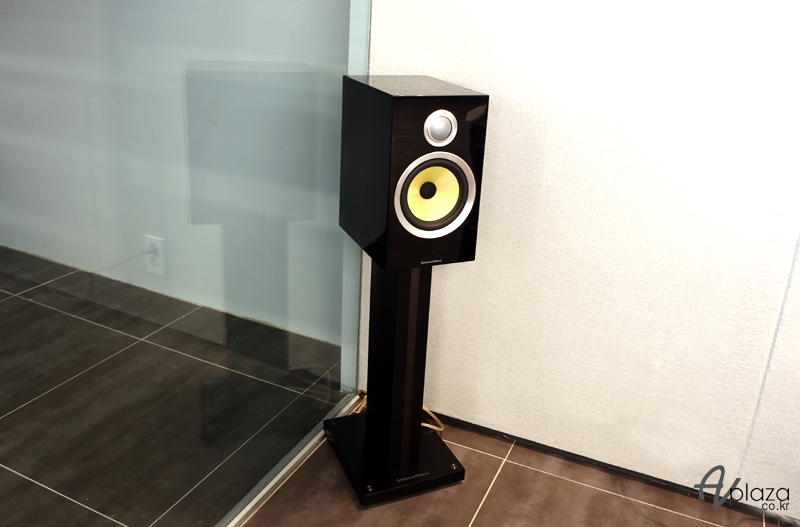

B&W CM5 S2 북쉘프스피커과 전용스텐드


B&W CM5 S2는 디커플드 더블 돔 트위터를 채용하였을 뿐만 아니라 165mm 케블라콘 베이스/미드레인지 드라이버에 방진 플러그 더스트캡을 갖추고 있습니다. 이것에 의해 소형 북쉘프/스탠드마운트 스피커로부터 파워풀하고 정밀한 사운드가 재생됩니다.
다른 CM 시리즈 제품처럼 CM5 S2의 모든 중요한 부품을 개량하여 음향 성능을 추구하고 있습니다. 최신의 내부 배선, 크로스오버에서 사용되는 문도르프제 콘덴서, 니켈 도금 터미널 트레이 등이 모두 새로운 CM5 S2가 치밀하고 강력한 소리를 실현하는데 도움이 되고 있습니다.
세부까지 모든 것을 배려하였습니다. CM 시리즈에서는 스탠드도 새롭게 설계되었습니다. 새로운 FS-CM S2는 케이블 배선로를 장비, 스탠드에 모래들 채우게 디자인되어 있어서 댐핑을 개선할 수 있습니다. 그 결과, 한층 더 좋은 음질이 실현됩니다.

SONY VPL-HW40ES 3D 플HD 플로젝터


SONY VPL-HW40ES 신형 프로젝터를 이용하여 설치해 드렸습니다.
소니의 신형 프로젝터 VPL-HW40ES 는 소니의 2014년 신형 프로젝터 입니다. 기존 VPL-HW55ES 의 신형 모델로 보다 합리적인 가격에 최상의 가격대 성능을 보여주기 위해 출시된 모델입니다.
FULLHD 화질에 3D 지원 및 완벽한 명암비와 색감 은 보급형 프로젝터에서는 느끼지 못할 완벽한 화질을 보여주고 있습니다.
HW55ES 와의 차이는 크게 3D 안경포함되어 있는지와 오토아이리스 기능이 없다는것 정도라고 보시면 되실것 같습니다.

AVPLAZA에서는 소니의 신형 프로젝터를 직접 시연해보실수 있습니다.

B&W AM-1 월마운트 스피커


B&W 고성능 월마운트(벽부착형) 스피커인 B&W AM-1 을 이용하여 천정에 설치하여 DOLBY ATMOS 스피커를 설치해 드렸습니다.
AM-1 아키텍츄럴 모니터는 고품질 사운드와 궁극의 유연성을 독자적으로 조합해 제공합니다. 명료하고 익사이팅하면서 파워풀한 AM-1은 일반적으로 다용도 또는 전천후형 모니터들이 퍼포먼스와 타협하는 것과 달리 Bowers & Wilkins의 스피커로서 기대되는 모든 퍼포먼스를 실현합니다.
AM-1은 설치하기 쉽고 또 높은 유연성을 갖도록 신중하게 설계되어 있습니다.
세로나 가로로 설치할 수 있도록 설계되어 있으며 또 옥외 사용에 있어서 분명한 장점을 가지고 있으면서 한편으로 그 눈에 띄지 않는 스타일링과 훌륭한 퍼포먼스는 실내 공간에서 사용했을 경우에도 틀림없이 만족하실 수 있을 것입니다.

AV플라자에서 직접 AM-1 스피커를 DOLBY ATMOS 시연하실수 있습니다.
