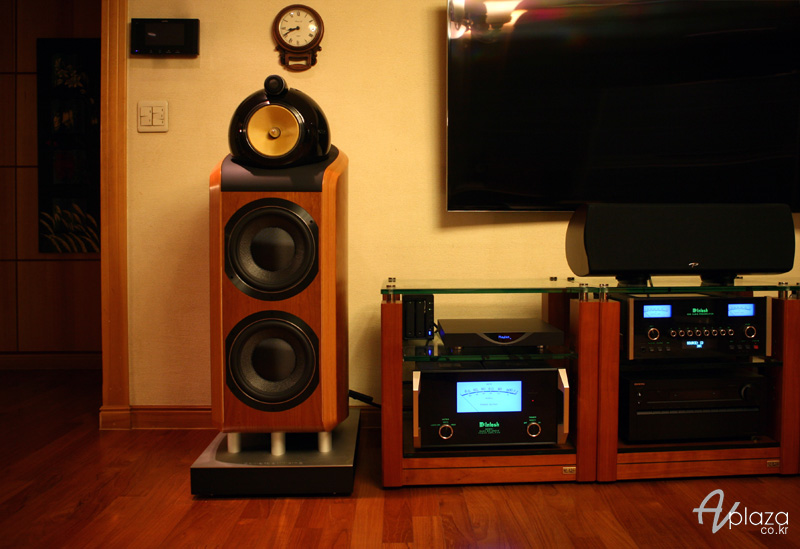

부산에 거주하시는 고객님께서는 하이파이 시스템 구축을 원하셨고, 네트워크 오디오를 기반으로한 하이엔드 오디오 시스템을 설치해드렸습니다.

메인스피커는 B&W 800Diamond 스피커를 설치해 드렸습니다. B&W 800시리즈중 가장 상위모델이며, 뛰어난 성능의 하이엔드 스피커입니다.
앰프는 매킨토시(Mcintosh) C50 프리앰프와 Mcintosh MC601 모노블럭 파워앰프를 설치해 드렸습니다.

플레이어는 CD플레이어를 사용하지 않고 네트워크오디오를 이용하여 설치를 해드렸습니다.
네트워크 플레이어는 LINN 의 최상급 LINN KLIMAX DS/1 네트워크오디오 를 설치해 드렸습니다.
현존 최고의 네트워크 플레이어로 2014년 업그레이드된 신형 DS/1 모델입니다.

홈시어터도 같이 연동해 드렸습니다.
서브우퍼는 B&w ASW DB1 서브우퍼와 패러다임 Paradigm Reference Studio CC-590 v.5 및 리어스피커는 기존에 사용하시던 B&W SCMS 설치하였습니다.
AV앰프는 온쿄의 리시버앰프인 ONKYO TX-NR929 를 설치해 드렸습니다.

 B&W 800Diamond 스피커

B&W 800Diamond 스피커

기존 800D의 최신 스피커인 B&W 800Diamond 스피커입니다. 기존 800D 최신 업그레이드 신형 모델입니다. 외관은 거의 유사하나 사운드퀄리티가 획기적 업그레이드 되었습니다.
세계에서 가장 요구수준이 높은 녹음 스튜디오에서 사용되어 오디오 애호가 사이에 전설이 되어 온 800 Diamond는 아마도 지금까지 체험한 적이 없는 최고의 사운드를 즐길 수 있는 확실히 궁극의 스피커입니다.
특히 다이아몬드 트위터에 극한의 해상력과 케블라 유닛의 깊고 풍부한 사운드는 그 최고의 성능을 보여 주고 있는 하이엔드 스피커 입니다.

Quad magnet tweeter motor system
트위터가 음악의 다이내믹스에 완전하게 응답하려면 특히 심한 동작에서 가능한 한 낮은 온도를 유지해야 합니다. 이 경우에 문제가 되는 것은 트위터의 보이스 코일이 고주파에 응답하기 위해서는 소형, 경량이어야 하는데 그 때문에 단시간에 고온이 되어 버린다는 것입니다. 코일의 온도가 올가면 트위터 돔이 움직이는 힘을 결정하는 전기 저항과 전류가 높아져 앰프로부터의 전압 신호와 비례하지 않게 됩니다. 그 결과 다이내믹 축소 현상(Dynamic Compression)이 일어나 음악은 그 진정한 생명을 잃습니다.

소형 사이즈의 네오디뮴 자석을 사용하기 때문에 히트싱크 효과가 저하되어한층 더 문제가 심각해집니다. 그렇기 때문에 800 시리즈 트위터의 노틸러스 튜브는 금속제로 되어 있으며 보이스 코일에서 발생되는 열이 쉽게 방열됩니다. 보이스 코일 안으로 보다 많은 자력을 보냄으로써 모든 출력 레벨에 이르는데 필요한 전류가 낮아지며 코일의 온도를 저온으로 유지할 수 있습니다. 다만 갭이 작아서 금속 부품이 이미 포화 상태에 이른 경우는 어떨까요?

B&W 800Diamond 스피커의 다이아몬드 트위터와 캐블라 유닛

An efficient tweeter is a dynamic tweeter
통상의 모터 시스템에서는 탑플레이트(top plate)와 백플레이트(backplate)/센터폴(center pole) 사이에 샌드위치된 단일의 마그넷(1)을 사용하며 보이스 코일은 탑플레이트와 센터폴의 사이의 갭에 놓여집니다. 자력을 코일이 있는 위치에 집중시키기 위해 탑플레이트의 두께는 1mm를 조금 넘는 정도이며 쉽게 포화됩니다. 마그넷 사이즈를 늘려도 갭 안에서 발생되는 여유 자력은 매우 극소량에 불과합니다.
이 트릭은 메인 마그넷으로부터 발생하는 자장과 반대 방향의 극성을 갖는 다른 마그넷을 사용하는데 있습니다. 첫번째 마그넷은 백플레이트 배후(2)에 설치되어 있습니다. 이것은 쉴드 마그넷 시스템에서 자주 사용되는 위치이며 엑스트라 마그넷은 모터 시스템 전체를 둘러싸는 금속 캔과 함께 사용됩니다. 이 경우 캔은 필요 없지만 탑플레이트 상부(3)와 센터폴의 끝(4)에 배치된 2개의 마그넷이 코일에 자력을 보내는데 도움이 됩니다.
이 구조는 코일의 감도를 약 2dB 상시키고 이때문에 소요 전력이 약 40% 저감됩니다. 그 결과 트위터는 저온을 유지하여 축소현상이 저감되고 음악이 생명을 되찾습니다.

B&W 800Diamond 스피커 와 ASW DB1 엑티브서브우퍼

Dual magnet bass motor system
움직임이 작고 코일이 갭 안에 머무는 트위터와 달리 베이스 드라이버 콘은 긴 거리를 움직입니다. 코일을 갭으로부터 돌출시키면 코일이 그 정위치로부터 크게 벗어난 경우에도 탑플레이트상에 같은 길이의 코일이 겹쳐 자력은 거의 일정하게 유지됩니다. 이론적으로는 문제가 없지만 실제로는 자력이 갭 자체에 머무르지 않고 양 사이드까지 영향을 줍니다. 이 가장자리(fringe) 영역은 왜곡이 발생되는 원인의 중요한 부분이고 듀얼 마그넷 시스템을 사용하여 이것을 대칭화하는 것에 의해 왜곡이 낮게 유지됩니다.

보다 큰 입력에서도 보다 적은 왜곡표준적인 단일 마그넷 모터 시스템에서는 메탈워크 구조 측면에 고유한 비대칭이 존재합니다. 그 결과, 프린지 영역도 역시 비대칭이 되어 코일상의 에너지도 전방향과 후방향이 다르게 됩니다. 이것이 왜곡의 원인이 되며 음량이 커질수록 더 악화됩니다.

듀얼 마그넷 시스템에서는 양쪽 마그넷이 모두 탑플레이트에 접하고 있지만 반대 방향으로부터 서로 역방향의 자기를 발생시킵니다. 어셈블리 전체를 한쪽 방향의 자기장에서 만들 수 없기 때문에 제조에서는 보다 어렵지만 결과적으로는 프린지 영역을 대칭으로 할 뿐만 아니라, 종합적인 프린지의 양을 저감하여 보다 많은 에너지를 적절히 갭으로 향하게 할 수 있습니다.
표준적인 모터 형상보다 왜곡을 저감시킨 것은 음량을 크게 했을 때에 보다 도움이 되는 것이며 보다 자연스럽게 일정한 베이스 특을 얻을 수 있어서 적절한 다이내믹스로 보다 높은 재생 레벨을 유지됩니다.

 Paradigm(패러다임) Reference Studio CC-590 v.5

패러다임 레퍼런스 스튜디오 CC-590센터

센터스피커는 패러다임사의 레퍼런스 스튜디오 CC-590 V.5 센터스피커 입니다.
B&W 800시리즈의 센터 스피커 너무 높아 장식장 위에 설치하는것이 문제가 있어 센터스피커는 패러다임사의 레퍼런스 시리즈를 이용하여 설치하여 드렸습니다.
음색적으로 가장 완벽한것은 B&W 800시리즈 센터스피커를 설치하는것이지만 대안으로 패러다임의 시원스러운 해상도와 디자인적으로 크게 모나지 않아 대안으로 설치해 드렸습니다.

 B&W DB1 엑티브 서브우퍼

B&W ASW DB1 엑티브 서브우퍼

B&W 신형 800시리즈용 서브우퍼인 DB1 입니다. 12인치 듀얼 우퍼유닛을 장착한 1000W 라는 무지막지한 출력을 가지고 있는 B&W 최상급 서브우퍼 입니다.
너무나도 과도하지도 그렇다고 부족하지도 않은 사운드 딱 B&W가 추구하는 사운드 입니다. 미국 벨로다인과는 또다른 느낌의 서브우퍼 입니다.
엑티브하면서도 저역이 너무 과하지 않고 자연스러운 사운드가 특징 입니다.
최상급 서브우퍼가 가지고 있어야할 미덕을 모두 가지고 있으며 마이크를 이용한 자동 EQ 세팅 및 편리한 한 기능을 모두 가지고 있습니다.

 McIntosh(매킨토시) C50 DAC 내장 프리앰프

매킨토시 C50 프리앰프 설치모습

C50 프리앰프는 컨트롤과 유연성에서 전례 없는 뛰어난 수준으로 프리앰프의 가치를 재정의한 신형 프리앰프입니다.
MC, MM 포노 입력과 지정 가능한 디지털 입력등으로 전통, 현대적인 음악 소스를 완벽하게 블렌딩하고 있습니다.

또한, USB 입력으로 컴퓨터 소스 음악까지 재생이 가능하며 프로그램이 가능한 5 밴드 EQ에 의해 기호에 따라 음악의 톤을 조정하여 감상하실 수 있습니다.
디지털 입력과 USB 입력이 가능한 DAC를 내장하고 있고 성능역시 몇백만원대 DAC와 비교해도 손색없는 DAC를 내장하고 있어 PC소스나 외부 디지털 입력을 받을수 있는것이 가장큰 장점입니다.
기존 매킨토시 프리앰프의 전통과 사운드를 유지하면서도 세로운 포멧인 디지털이란 핫 이슈 를 잘 이해하고 보여주고 있는 프리앰프 입니다.

 McIntosh(매킨토시) MC601 모노블럭 파워앰프

매킨토시 MC601 파워앰프 설치모습

MC601 역시 매킨토시에서 선보이는 신형 파워앰프 입니다. 최신 오디오 퍼포먼스와 클래식한 McIntosh 앰프 스타일을 갖춘 MC601 신형 파워앰프 입니다.
출력 미터의 사이즈를 키워 시인성을 향상시키고 McIntosh 엔지니어링이 깃든 새로운 스타일의 특수 바인딩포스트 및 최신 회로 디자인으로 McIntosh 앰프의 가치를 제고시키는 모델입니다.
채널당 600W + 600W 의 출력을 가지고 있으며 , 디스토션과 열발생을 최소화하기 위해 ThermalTrak™ 출력 트랜지스터를 사용한 파워 앰프 회로 를 채용하고 있습니다.

대형 파워 트랜스포머와 캐패시터로 불안정한 전원 공급 상태에서도 노이즈 없는 안정된 동작을 보증하고 있습니다.
최신 파워앰프로 성능과 디자인 그리고 매킨토시의 가치를 그대로 가지고 있습니다.



LINN(린) KLIMAX DS/1 네트워크 뮤직서버

LINN KLIMAX DS/1 네트워크 오디오 설치 모습

음악 재생용 소스는 LINN KLIMAX DS/1 신형을 설치해 드렸습니다.
LINN KLIMAX DS/1 는 기존 KLIMAX DS 에 비해 한층 업그레이드된 전원부와 DAC등 을 보여주고 있습니다.

최고의 성능의 뮤직서버로 현존 최고의 성능을 자랑하는 플레이어 입니다.
또한 고음질의 음원을 CD퀄리티 이상으로 재생이 가능하며 다양한 방법을 이용하여 컨트롤 가능한 네트워크 뮤직서버 입니다.
스튜디오마스터음원(24bit-192kHz) 나 CD 데이터를 NAS로부터 스트리밍하여 최고급 CD 플레이어를 능가하는 수준으로 재생할 뿐만 아니라 인터넷으로부터 다운로드하여 NAS에 저장한 데이터를 최고 음질로 재생하는 새로운 뮤직 박스. CD 규격을 훨씬 상회하는 129kHz/24bit 스튜디오 마스터 퀄리티의 음원을 가정에서 차분히 즐길 수 있습니다.

LINN KLIMAX DS/1 네트워크 오디오 설치 모습

지금까지 체험하지 못했던 퀄리티가 실현되는 것, 그것은 놀라운 리얼리티와 리스너를 안락하게 풀어주는 것 같은 자연스러움인 것입니다.
스트리밍 인터넷 라디오를 이용하여 CD퀄리티의 고음질 라디오 감상도 가능하여 난청 지역에 KBS, MBC 및 음악 전문 라디오 감상도 가능합니다.

LINN DS용 컨트롤프로그램 KAZOO 컨트롤러 실행 모습

요즘 네트워크 플레이어가 대세이다 보니, 이런 저런 브랜들 들에서 네트워크 플레이어 생산되고 있습니다.
하지만 오리지널티 는 무시하지 못하는 법이지요. LINN 은 하이엔드 시장에서 최초의 아이덴티 와 현존 최고의 기술력 및 최고급 파츠의 완벽한 조화는 그 어떠한 브랜드에서 느낄수 없는 사운드를 가지고 있습니다.

LINN(린) KLIMAX DS 용으로 사용되는 Synology DS-214+ NAS를 설치해 드렸습니다.
12TB 용량을 20만곡 이상의 고음질 스튜디오마스터링 24Bit 음원과 FLAC 파일일이 저장되어 있습니다.

 ONKYO(온쿄) TX-NR929 AV앰프

온쿄 신형 TX-NR928 AV리시버앰프 설치모습

일본 오디오전문사인 온쿄의 최신 AV앰프 입니다. 이 신형 앰프는 DSD파일까지 지원하는 최신 모델로 현존하는 모든 기능을 담고 있다고 해도 과언이 아닐정도로 많은 기능을 가지고 있습니다.
3D는 기존 4K, THX, 네트워오디오, HQV 등등 너무 많은 기능을 가지고 있지만 꼭 필요한 기본기능에서도 충실한 앰프 입니다.
채널당 250W 의 9.2 채널을 지원하고 있는 최신 AV앰프 입니다.
홈시어터뿐 아니라 하이파이 성능도 상당한 앰프로 뛰어난 제품 입니다.
