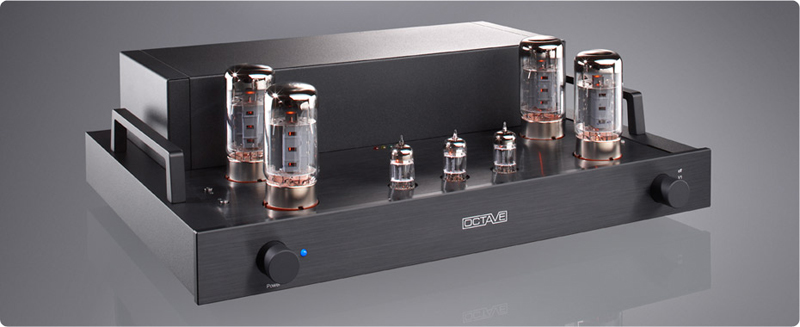

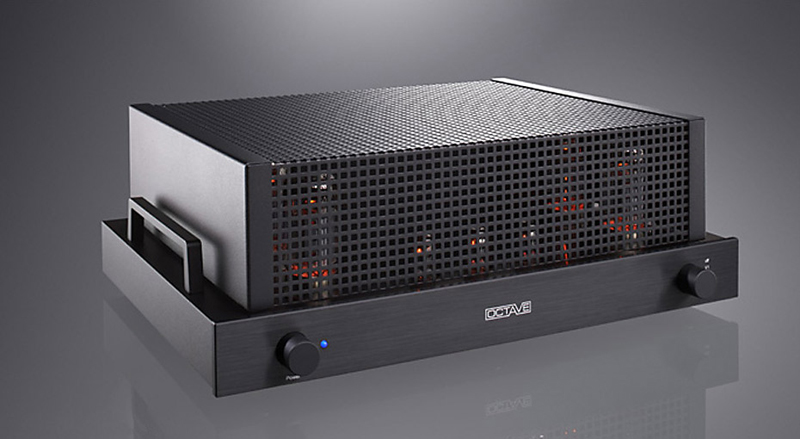

TUBE POWER AMPLIFIER 2×70 WATT STEREO POWER AMPLIFIER RE280 MKII
신설계의 드라이브 회로와 푸시풀 UL동작의 출력 스테이지
고효율의 자사 오리지널 트랜스포머로 안정된 전원 공급
만전의 보호 회로로 높은 신뢰성과 퀄리티를 확보
RE280 MKII
RE280 MKII는 푸시풀 UL 접속 스테레오 파워앰프로서 최대 출력은 70W×2, 왜율은 2% 미만(최대 출력시)입니다.
전압 관리 시스템
전압 관리 시스템은 전원을 켤 때부터 진공관의 점화와 공급 전압을 모니터 하는 기능입니다. 과대한 서지 전류에 의한 손상을 방지하고 진공관 수명을 늘리며 일관된 음질을 유지하기 위해서 매우 중요합니다.
동작 보호 시스템
대부분의 진공관 앰프 제조자는 전자적이든 패시브 소자에 의한 것이든 진공관 앰프에 보호회로를 준비하는 것을 소홀히 하기 쉽습니다. 그러나 그것은 사용자가 의도하지 않는 상황에 있어서 파워앰프 동작의 안전이 유지되지 않는다는 것을 의미합니다. OCTAVE는 당연한 일로서 전자적인 동작 보호 시스템을 내장시키고 있습니다.
부하에 대한 안정성
오리지널 RE280으로부터의 압도적인 기술적 진전이 입력단 개량과 전원부에 반영되었습니다. 완전히 새로운 파워 서플라이 설계로 스타 그라운딩의 발전형과 음성 회로와 전원부를 완전하게 절연하고 있습니다.
또 매우 정확한 푸시풀 동작으로 뛰어난 위상 안정성, 80kHz에 이르는 고역재생 주파수의 확장과 함께 입력단을 최적화하여 변동하는 스피커 부하에 대해서도 발군의 안정성을 자랑합니다. 이러한 기술은 실제 스피커 구동력을 높여 스피커의 임피던스 변동과 능률에 좌우되지 않는 일관된 사운드 퍼포먼스를 발휘하도록 하고 있습니다.
사용자 편의를 도모한 바이어스 전류의 조정 기능
단순한 A급 동작의 파워앰프와 달리 AB급 동작 파워앰프는 출력관을 적절하게 동작시키기 위해서 바이어스 전류의 최적화가 필수적이며 진공관을 교환할 경우에도 조정이 필요합니다. 통상 테스트 장치와 전문적인 지식이 필요하게 되지만 RE280MKII는 전원이 켜진 상태에서 언제라도 바이어스 전류를 간단하게 체크 조정할 수 있습니다. 이 조정은 앰프의 음질과 동작에 지대한 영향을 미칩니다.
|
|
ㆍ전자 회로 보호 시스템
RE280MKII의 동작은 전원 관리 시스템으로 불리는 보호 회로로 항상 모니터 되고 있습니다.
이것은 앰프 기능의 모든 것을 관리, 제어하는 앰프내의 “전자 두뇌”입니다. 제품의 신뢰성을 높이는 것과
동시에 안정된 음질을 제공하기 위해 보호회로가 공헌하고 있습니다.
출력관에 완만하게 전압을 걸어 가는 소프트 스타트 기능으로 서지 전압을 제어하여 진공관의 소모를
최소한으로 억제, 수명을 대폭 연장합니다.
스피커 출력의 쇼트 또는 진공관에 이상이 발생하여 출력단으로 전류 공급이 과잉되었을 경우에는 순간적으로
전원 관리 시스템이 앰프를 셧다운 하여 스피커 시스템과 앰프의 양쪽 모두를 보호합니다.
ㆍ뮤트 기능
앰프의 전원을 끄지 않고 인터컨넥트나 스피커 케이블 접속이 가능한 뮤트 기능을 탑재
ㆍ바이어스 일렉트로닉스
LED 표시 트리머에 의해 간편하게 바이어스 확인과 조정이 가능
완벽한 차폐의 대용량 전원 트랜스포머(자사제)
세라믹 진공관 소켓 베이스(은도체 단자)
오랜 수명을 보장하는 특별 페어 매칭 출력관
옵션의 Black Box를 접속하여 전원부의 용량과 다이내믹스의 업그레이드도 가능
|
|
|
출력
|
|
70W x 2(4Ω), 35W x 2(8Ω)
|
|
주파수 특성
|
|
10Hz-80kHz(+/-0.5dB)
|
|
입력 임피던스
|
|
200kΩ
|
|
THD
|
|
0.1% 이하(10W/4Ω/1kHz)
|
|
SN 비
|
|
100dB 이상
|
|
댐핑팩터
|
|
8(20Hz~20kHz)
|
|
최소 부하 임피던스
|
|
2Ω
|
|
최소 부하 임피던스
|
|
2Ω
|
|
소비전력
|
|
300W(무출력신호시), 600W(최대출력시)
|
|
입력
|
|
RCA x 1
|
|
출력
|
|
바인딩 포스트 x 1조
|
|
출력단 구성
|
|
푸시풀, UL접속
|
|
아이들링 전류
|
|
각 출력단 마다 33mA
|
|
조정 가능한 그리드 전압 조정범위
|
|
-28~87V
|
|
돌입전류 방지 소프트 스타트 기능
|
|
최대 500W / 지연시간 25초
|
|
드라이브단 공급 전압
|
|
270V DC
|
|
진공관 보호기능
|
|
그리드 전류 150mA(출력관), 350V DC 과전압 검지(드라이버 회로)
|
|
증폭부
|
|
진공관
|
|
6550C x 4, ECC802 x 3
|
|
NFB
|
|
로컬 및 오버롤 병용
|
|
NFB 값
|
|
9.5dB(6.8Ω 부하시 오버롤)
|
|
게인
|
|
24dB(6.8Ω 부하)
|
|
잔류 노이즈
|
|
500µV 미만(10Hz-500kHz), 80µV 미만(400Hz-230kHz)
|
|
입력감도
|
|
1V(6.8Ω 부하)
|
|
크기
|
|
W485 x H176 x D408(mm)
|
|
중량
|
|
25kg
|
|
|
