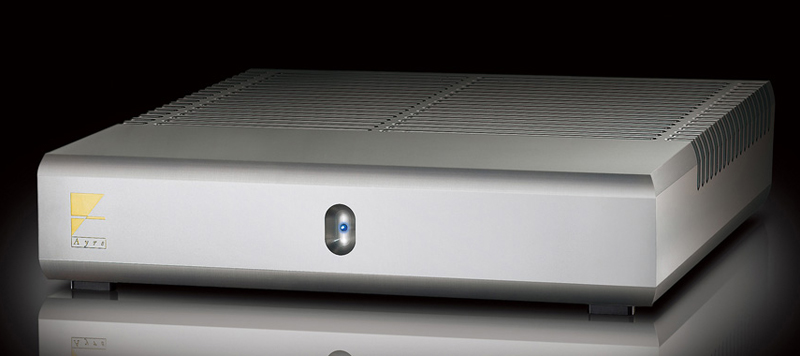

Ayre의 최고봉 시리즈에 새롭게 추가된 스테레오 파워 앰프의 레퍼런스 모델, Ayre “VX-R”이 드디어 탄생하였습니다.
Ayre ”VX-R”은 전부터 높은 평가를 받고 있는 MX-R과 대부분 동일 사양의 모노럴 앰프 2개를 단일 케이스에 수납한 듀얼 모노럴 구조의 스테레오 파워 앰프입니다. 제로 피드백, 풀 밸런스 디스크리트 구성, Equilock 증폭 회로, 엄선한 고품질 부품 채용 등, MX-R의 뛰어난 자질의 모든 것을 알루미늄 절삭 모노코크 구조의 섀시에 탑재하고 있습니다. 채널당 2개의 파워 트랜스포머를 사용한 MX-R에 대해 VX-R에서는 L/R의 각 채널에 각각 1개, 합계 2개의 파워 트랜스포머를 사용합니다. 매우 우수한 리니어리티와 구동력의 200W(@8Ω), 400W(@4Ω)/채널의 파워가 낳는 광대한 다이내믹스와 높은 선도는 음에 지극히 세밀한 디테일의 표정과 파워가 흘러 넘치는 활달한 표현력을 불어 넣어 줍니다.
Ayre ”VX-R”은 전부터 높은 평가를 받고 있는 MX-R과 대부분 동일 사양의 모노럴 앰프2개를 단일 케이스에 수납한 듀얼 모노럴 구조의 스테레오 파워 앰프입니다. 제로 피드백, 풀 밸런스 디스크리트 구성, Equilock 증폭 회로, 엄선한 고품질 부품 채용 등, MX-R의 뛰어난 자질의 모든 것을 알루미늄 절삭 모노코크 구조의 섀시에 탑재하고 있습니다. 채널당 2개의 파워 트랜스포머를 사용한 MX-R에 대해 VX-R에서는 L/R의 각 채널에 각각 1개, 합계 2개의 파워 트랜스포머를 사용합니다. 매우 우수한 리니어리티와 구동력의 200W(@8Ω), 400W(@4Ω)/채널의 파워가 낳는 광대한 다이내믹스와 높은 선도는 음에 지극히 세밀한 디테일의 표정과 파워가 흘러 넘치는 활달한 표현력을 불어 넣어 줍니다. 모노럴 파워 앰프 MX-R과 KX-R 프리앰프에 이어 Ayre의 최고봉 시리즈에 새롭게 추가된 스테레오 파워 앰프의 레퍼런스 모델, Ayre “VX-R”의 탄생입니다.
Ayre VX-R은 MX-R의 뛰어난 특징의 모든 것을 단일 케이스 듀얼 모노럴 구조 안에 수납한 스테레오 파워 앰프입니다. 트랜스포머의 구성수와 출력 파워앰프 이외의 회로상의 모든 특징은 MX-R에 준하고 있습니다.
|
[ 사양 ]
• 완전 듀얼 모노럴 구성에 의한 스테레오 앰프
• 케이스, 히트 싱크 일체형 알루미늄 블록 절삭 모노코크 섀시
• 타임 도메인 에러나 아티팩트가 없는 독자적인 제로 피드백 디자인
• 전통의 전단 풀 밸런스, 디스크리트, 리니어 앰프 회로 구성
• 동특성이 뛰어난 Ayre 독자적인 EquiLock 회로
• 리얼타임으로 안정된 바이어스를 유지하는 ThermalTrak 트랜지스터 채용
• 엄선한 커스텀 메이드 오디오 그레이드 저항과 고품위 폴리스틸렌 콘덴서 채용
• 초저손실 회로 기판재 채용
• 뛰어난 음질의 EI 트랜스포머와 리니어 아날로그 전원 공급 장치
• 전자적인 히스테리시스를 일으키지 않고 필터링 효과가 안정된 파워 라인
RFI필터, Ayre Conditioner(특허 신청중)를 탑재
• AyreLink 커뮤니케이션 시스템 대응
|
|
|
● 케이스, 히트 싱크 일체형 알루미늄 블록 절삭 모노코크 섀시
VX-R의 케이스 섀시는 MX-R과 동일하게 두꺼운 알루미늄 덩어리를 절삭하여 전원 블록, AC 공급 블록, 표시 블록, 앰프 블록, 출력 와이어 블록의 각 섹션을 완전 독립 컴파트먼트로서 매끄럽게 형성한 모노코크 구조. 동시에 거대한 히트 싱크 역할도 담당하고 또한 회로에의 외부로부터의 진동 억제와 전자 쉴드의 효과와 각 블록간의 상호 간섭을 철저히 배제하는 것도 실현하여 소리에 깊은 S/N 감과 선도 높은 약동감을 얻게 해줍니다.
● Ayre 전통의 제로 피드백, 풀 밸런스 구성과 EquiLock 증폭 회로
캐스코드/커런트 미러 증폭 회로를 고도로 발전시킨 Ayre 독자적인EquiLock 회로를 채용하였습니다. 게인 디바이스의 전압 변동에 따르는 컨덕턴스/캐패시턴스 변화를 막아 지극히 안정된 동특성을 획득함으로써 초저왜율 리니어리티와 광대역폭을 달성하여 Ayre 전통의 제로 피드백, 전단 풀 밸런스 회로의 우위성을 입증합니다. 초저손실 소재에 의한 회로기판, 커스텀 설계의 고품위 저항과 폴리스틸렌 캐패시터 등 모든 탑재 부품은 독자적인 해석 테크놀로지에 의해 선별된 최고급품을 사용함으로써 음이 투명하고 해방감이 뛰어난 효과를 발휘합니다.
● ThermalTrak 방식 바이폴러 파워 트랜지스터 탑재에 의한 뛰어난 안정성
출력 스테이지에는ThermalTrak 바이폴러 파워 트랜지스터를 탑재하여 열관리를 순간적으로 행함으로써 완벽한 바이어스 관리를 실현하고 있습니다. 일반적으로 AB급 앰프 디자인에 있어서 항상 문제가 되는 것은 출력 스테이지의 바이어스의 변동과 실제 모든 레벨에서의 열변동에 의한 불안정성 요소입니다. 통상 열변동에 의한 불안정성에 대처하기 위해서는 출력 트랜지스터가 장착되고 있는 히트 싱크에 바이어스 트랜지스터를 근접 배치하여 열변동을 보상하려 합니다. 그러나 열이 안정적으로 균형이 유지되기까지는 워밍업이라고 부르는 어느 일정시간이 경과할 필요가 있으며 그 사이에는 불안정한 동작을 피할 수 없게 됩니다. 또 바이어스 레벨이 너무 높으면 발열 변동에 억제 효과가 없게 되어 열폭주를 일으킵니다. 그 때문에 앰프 설계자는 안전 때문에 원래 염두에 두었던 설계 레벨보다 바이어스를 낮게 억제해 버리고 그 결과 음질이 희생되고 맙니다. ThermalTrak 시스템은 출력 트랜지스터의 패키지 내부에 직접 온도 검출 다이오드를 넣어 제어할 수 있게 한 것으로 이러한 문제를 일소합니다. 트랜지스터 내부의 온도 검출 다이오드는 출력 트랜지스터의 온도 변화를 순간적으로 읽어내서 리얼타임으로 정확하게 출력 스테이지의 바이어스를 제어하여 열폭주를 저지합니다. ThermalTrak 방식 출력 바이폴러 트랜지스터를 탑재함으로써 비할 데 없는 안정성으로 이상적인 앰프 동작을 실현하고 있습니다.
● 완전 밸런스 출력 스테이지의 회로 구성
완전 밸런스 출력 스테이지를 달성하기 위해 채널당 16개(NPNx8, PNPx8)의 ThermalTrak¢â 방식 바이폴러 출력 트랜지스터를 사용하였습니다. 4쌍의 NPN/PNP로 +측, 4쌍의 NPN/PNP로 -측을 각각 구성하여 이상적인 AB급 구동을 시키고 있습니다.
● 로직회로
세련된 마이크로 프로세서가 증폭 회로의 동작 파라미터(parameter)를 모니터링 하여 컨트롤 합니다. 동시에 다른 Ayre 기기와의 체계적인 제휴를 가능하게 하는 AyreLink 커뮤니케이션도 담당합니다. 컨트롤계는 광 아이솔레이터에 의해 전기적으로 차단되며 통상은 sleep 모드로 들어가는 등 오디오 회로에의 간섭을 근절하고 있습니다. 앰프 내부의 상태 정보는 전원 스위치와 램프를 겸한 프런트 패널의 한 개의 LED의 색의 변화와 점멸 회수에 의해 표시되는 스마트한 시스템입니다.
● 뛰어난 음질의 EI 트랜스포머와 리니어 아날로그 전원 공급 장치 탑재
전원은 파워 앰프의 심장부입니다. 그 중에서 Ayre가 전통적으로 채용해 온 것은 소리가 좋은 EI형태 트랜스포머입니다. VX-R에는 L/R 각각의 채널에 독립한 2개의 대형 EI 트랜스포머를 탑재하여 지극히 노이즈 레벨이 낮은 리니어 정류회로에 전원을 공급합니다. 어떠한 부하에도 확고 부동한 저력을 주는 지극히 대용량으로 S/N 감이 뛰어난 다이내믹한 전원 능력을 자랑합니다.
또 Ayre의 독자적인 파워 필터 “Ayre Conditioner”를 탑재하고 있습니다. AC 라인으로부터 혼입해 들어오는 고주파 노이즈를 열 에너지로 바꾸어 퓨어한 AC 파워를 트랜스포머에 공급합니다. 비자성체 소재에 의한 구조는 자화에 의한 전자왜곡을 일으키지 않고 깨끗한 전류를 항상 안정적으로 공급하여 깊고 방순한 사운드를 얻을 수 있게 해줍니다.
