Name: Ayre(에어) QA-9 ADC 아날로그/디지털 컨버터
SKU: 6013
Price: 5100000 KRW
Availability: InStock

”QA-9”은 라인 레벨의 아날로그 입력을 최대 192kHz/24bit의 하이 레졸루션 디지털 오디오 신호로 변환하여 USB 출력하는 것으로 PC에 디지털 뮤직 파일로 보존하는 것을 가능하게 합니다. LP 레코드나 마스터 테이프등을 고품위로 디지털 변환, 보존하는 것으로 귀중한 아날로그 음원의 고정밀 아카이브를 실현하며 보존된 디지털 뮤직 파일은 언제라도 QB-9과 같은 고음질 USB DAC 등에서 재생할 수 있습니다. 오디오 재생의 새로운 조류 PC 오디오의 가능성을 한층 더 펼치는 고품위 A/D 컨버터입니다.

Ayre QA-9의 주요 사양

ㆍ최대 24bit/192kHz의 하이 레졸루션 디지털 변환 출력
ㆍ하이 스피드 USB2.0 출력단자, AES/EBU 출력단자를 장비
ㆍ아날로그 증폭에는 독자적인 초저왜율 광대역 EquiLock 회로에 의한 전통의 고위상정밀도 제로 피드백 디자인, 풀 밸런스, 디스크리트 회로 구성
ㆍ대용량 리니어 전원과 라인 노이즈를 저감하는 Ayre Conditioner 파워 라인 RFI 필터를 탑재
ㆍ레벨 조정에는 일반적인 어테뉴에이터 방식과 달리 Ayre KX-R에서 개발된 Variable Gain Circuit을 탑재하여 높은 S/N를 달성
ㆍPeak hold 기능이 있는 LED바 레벨 미터를 장비
ㆍ디지털 필터 특성 선택 가능
ㆍ옵션의 DSD 출력/Word Clock 출력을 장비한 QA-9 “Pro” 모델도 라인업

최대 24bit/192kHz의 하이 레졸루션 디지털 변환 출력

레코딩 스튜디오에서의 프로용에도 대응하는 고품위 A/D 컨버터로서 Ayre QA-9는 오디오 시스템에 아날로그 소스로부터 고해상도 디지털의 세계를 엽니다. LP 레코드(※)나 마스터 테이프등을 고품위로 디지털 변환, 보존하는 것으로 귀중한 아날로그 음원의 고정밀의 아카이브를 실현할 수 있으며 보존된 디지털 뮤직 파일은 언제라도 QB-9와 같은 고음질 USB DAC으로 재생할 수가 있습니다. 오디오 재생의 새로운 조류 PC 오디오의 가능성을 한층 더 펼치는 A/D 컨버터입니다. (※본기는 라인 레벨에만 대응하며 LP등 아날로그 디스크로부터의 A/D 변환은 별도 포노 EQ가 필요합니다. )

하이 스피드 USB2.0 출력단자, AES/EBU 출력단자를 장비

라인 레벨의 아날로그 입력을 최대 24bit/192 kHz의 하이 레졸루션 디지털 음원으로 변환하여 USB 또는 AES/EBU로 출력합니다. USB 출력을 PC(Apple, Windows, Linux)에 연결하면 캡쳐한 레코드나 테이프등의 아날로그 음원을 마스터 퀄리티의 고음질 디지털 뮤직 파일로 아카이브합니다. 또 AES/EBU 출력은 대응하는 디지털 녹음 기기에 사용하실 수 있습니다.

– 본기는 Apple(Mac OS X 10.6. 4이후), Windows(XP Service Pack3 이후/VISTA/7), Linux등의 각 OS에 대응합니다.
– WindowsPC에서 USB2.0(192kHz)으로 대응하려면 전용 드라이버 소프트를 설치해야 합니다. (http://www.ayre.com/Download/Thesycon1v26.zip )
– 각 OS에 대응한 녹음 소프트를 PC에 설치하여 QA-9을 녹음 입력으로 지정, 또 QA-9으로부터 출력되는 디지털 데이터를 어떤 음악 파일 형식(WAV, AIFF, FLAC등)으로 아카이브 할것인지등 녹음 소프트를 설정해 주십시오.

USB 접속을 할 수 없는 타입의 디지털 레코더나 풀 디지털 오디오 시스템등에서는 AES/EBU 입력에 연결할 수 있습니다. 특히 디지털 입력 밖에 갖추지 않은 재생 시스템에서의 아날로그 소스의 사용에는 QA-9의 A/D 컨버터로서의 고음질이 절대적인 위력을 발휘합니다. 샘플레이트는 리어 패널의 딥 스위치에 의해 44.1kHz~192kHz까지의 6 종류로부터 선택할 수 있습니다.

아날로그 증폭에는 Ayre의 독자적인 초저왜율 광대역 EquiLock 회로에 의한 전통의 고위상정밀도 제로 피드백 디자인, 풀 밸런스, 디스크리트 회로 구성

피드백 루프를 일체 배제한 Ayre 전통의 완벽한 위상 직선성을 실현하는 제로 피드백 방식의 EquiLock 아날로그 증폭 회로를 채용하였습니다. EquiLock은 Ayre MX-R의 개발에서 축적된 캐스코드/커런트 미러 증폭회로를 고도로 발전시킨 Ayre의 독자적인 회로로 게인 디바이스의 전압 변동으로 비롯되는 컨덕턴스/캐패시턴스 변화를 막아 지극히 안정된 동특성을 획득함으로써 초저왜율로 뛰어나게 우수한 리니어리티와 광대역 밴드를 달성하여 지극히 정확한 위상 특성과 로우 레벨 신호의 해상력, 다이나믹 레인지의 향상을 실현하였습니다. 또 아날로그 회로 구성은 디스크리트 파츠에 의한 풀 밸런스 입력완성으로 고 S/N, 고음질을 달성하고 있습니다.

대용량 리니어 전원과 라인 노이즈를 저감하는 Ayre Conditioner 파워 라인 RFI 필터를 탑재

전원부에는 음질이 좋은 EI 트랜스와 대전류 리니어 정류회로를 탑재하였습니다. 또 AC 입력 라인에는 전자적인 히스테리시스를 일으키지 않고 필터링 효과가 안정된 파워 라인 RFI 필터, Ayre Conditioner(특허 신청중)를 탑재하여 소리의 결과 음장 재현력이 뛰어납니다.

레벨 조정에는 일반적인 어테뉴에이터 방식과 달리 Ayre KX-R에서 개발된 Variable Gain Circuit을 탑재하여 높은 S/N를 달성

Ayre QA-9는 입력 레벨의 차이에 따라 적절한 디지털 녹음 레벨을 설정할 수 있는 가변 게인 아날로그 회로를 탑재하였습니다. 일반적인 레벨 조정에서는 입력신호를 일단 어테뉴에이터에 의해 감쇠시킨 후 후단의 고정 게인 회로에 의해 다시 증폭이 이루어집니다. 이 프로세스에서는 어테뉴에이터의 설정치에 의해 변동하는 임피던스 특성으로 주파수 특성이 변화하고 로우 레벨 설정에서는 신호 레벨이 노이즈 플로어에 가까워지기 때문에 S/N이 악화됩니다. QA-9에는 Ayre 최고봉의 전치 증폭기 KX-R에서 개발된 가변 게인 서킷을 탑재되었습니다. 입력 신호의 레벨은 전혀 건드리지 않고 증폭 회로의 증폭율을 변화시키는 것으로 최적의 아날로그 레벨 설정을 가능하게 하고 있습니다. 어테뉴에이터를 사용했을 경우의 임피던스 변동에 의한 주파수 특성의 변동을 초래하지 않고 높은 S/N을 유지합니다. 이 가변 게인 서킷에는 고정 저항을 12 스텝으로 바꾸는 은 접점의 로터리 스위치를 L/R 채널에 독립시켜 벨트 구동한다고 하는 KX-R의 메카니즘을 채용하고 있습니다. 프런트 패널의 레벨 조정 놉에서 연장된 샤프트에 의해 연동시켜 2.0dB x 12 스텝으로 입력 감도를 설정할 수 있습니다.

Peak hold 기능이 있는 LED바 레벨 미터를 장비

다이내믹 레인지를 최대로 확보하기 위해 최적 레벨 조정에 편리한 LED바 레벨 미터를 장비하고 있습니다. 디지털 회로에의 입력의 클리핑 레벨을 나타내는 0dBFS가 빨강 LED로 10초간 hold 표시됩니다. 레벨 바 미터를 보면서 아날로그 입력 신호의 최대 레벨이 클리핑되지 않게 레벨 조정 놉으로 최적 레벨을 설정할 수가 있습니다.

디지털 필터 특성 선택 가능

A/D 변환시의 디지털 필터에는 시간 영역의 정밀도를 높이고 링잉을 최소화하여 자연스러운 음향을 재현하는 Ayre 독자적인 MP(Minimum Phase) 필터로써 ”Listen”, ”Measure” 특성의 2개의 모드를 탑재하고 있습니다. 이 2개의 모드를 소스에 따라 적절히 변환하여 최적의 음질을 선택할 수 있습니다.

Listen: 시간 영역의 정밀도를 추구합니다. Measure: 주파수 영역의 정밀도를 추구합니다.

옵션의 DSD 출력/Word Clock 출력을 장비한 QA-9 “Pro” 모델도 라인업

QA-9 Pro 모델에서는 DSD-Raw (SDIF-2 인터페이스 형식) 포맷에 의한 데이터 출력 또는 SDIF-3 포맷에서의 L/R 데이터, 클록의 3-wire DSD 데이터 출력이 가능합니다. 리어 패널의 딥 스위치의 전환에 의해 64배, 128배, 256배의 샘플 레이트와 워드 클록 출력을 설정할 수 있습니다. DSD-Raw 입력 혹은 SDIF-3 입력을 갖춘 DSD 레코더에 연결하는 것으로 매우 품위가 뛰어난 아날로그⇒DSD 변환에 있어서의 프론트엔드 기능을 실현합니다.

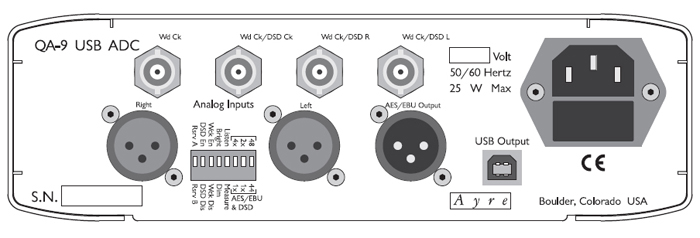

*상부 4개의 BNC 단자는 QA-9 Pro 모델에만 장비

입력 임피던스		2MΩ(1MΩ/phase)
아날로그 입력 감도		44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz (각 24비트까지)10.0Vrms @최소 게인 설정, 0.75Vrms @최대 게인 설정
아날로그 XLR 입력극성		Pin 1 = Ground, Pin 2 = Non inverting (+), Pin 3 = Inverting (-)
주파수 특성		DC ~ 20kHz (44.1kHz sample rate) DC ~ 22kHz (48kHz sample rate) DC ~ 40kHz (88.2kHz/176. 4kHz sample rate) DC ~ 44kHz (96kHz/192kHz sample rate) DC ~ 22 kHz (DSD64)* DC ~ 42 kHz (DSD128)* DC ~ 85 kHz (DSD256)*
USB 오디오 출력 신호		Class2　44.1, 48, 88.2, 96kHz, 176.4kHz, 192kHz (각 24 비트까지) Class1　44.1, 48, 88.2, 96kHz, (각 24 비트까지)
AES/EBU 오디오 출력 신호		44.1, 48, 88.2, 96kHz, 176.4kHz, 192kHz (각 24 비트까지)
Word Clock 출력 신호		44.1, 48, 88.2, 96kHz, 176.4kHz, 192kHz (QA-9Pro만)
DSD 출력 신호 커뮤니케이션 단자		64x, 128x, 256x (QA-9Pro만)
AES/EBU XLR		110Ω(트랜스 절연)
Word Clock / DSD BNC		75Ω(트랜스 절연)　 (QA-9Pro만)
소비전력		25W
외형치수		W215 x H75 xD305(mm)
중 량		2.3kg
마 감		Silver 또는 Black
