오늘 소개하는 설치기는 경기도 남양주에 거주하시는 고객님의 하이파이 시스템 업그레이드입니다.

고객님은 하이파이, 홈시어터 시스템을 운용하고 계셨으며, 이번에 새롭게 앰프를 업그레이드하고 네트워크 플레이어를 새롭게 추가하셨습니다. 전체 시스템은 거실에 설치하였습니다.

설치에는 미국을 대표하는 하이파이 제조사 매킨토시(McIntosh)의 하이브리드 인티앰프 MA352와 루민(Lumin) T2 네트워크 플레이어를 사용하였습니다. 또한, 네트워크 플레이어에 사용하기 위해 잉글리시 일렉트릭(English Electric) 8Switch 기가비트 스위칭 허브를 사용하였습니다.

McIntosh MA352

매킨토시 MA352는 진공관과 솔리드 스테이트 디자인을 결합한 하이브리드 인티앰프로, 매킨토시의 고유한 아이덴티티는 이어받으면서도 시선을 사로잡는 디자인을 제공합니다. MA352는 상반되는 오디오 철학을 최대한 활용하는 동시에 최고수준의 음악을 재생합니다.

MA352는 풀 아날로그 설계로 12AX7A 1페어, 12AT7 1페어로 구동되는 진공관 프리앰프 섹션이 있으며, 채널당 200W(8Ω)/320W(4Ω) 출력을 제공하여 거의 모든 스피커를 구동하기에 충분한 파워를 제공하며, 듀얼 스케일 블루 와트 미터는 스피커의 임피던스에 따라 정확한 파워 출력치를 시각적으로 보여줍니다. 입력은 밸런스(XLR) 2계통, 언밸런스(RCA) 3계통을 제공하며 턴테이블을 연결을 위한 MM 포노입력 1계통을 제공합니다. 1조의 프리아웃 단을 통해 고출력 파워앰프를 연결하여 사용할 수 있으며, 저역 성능의 향상을 위해 최대 2대의 액티브 서브우퍼를 연결할 수 있습니다.

매킨토시 MA352 후면

MA352에는 오버 드라이브 되는 출력신호를 모니터하고 입력신호를 실시간으로 조정하여 스피커를 손상시킬 수 있는 왜곡과 클리핑을 방지하는 특허 받은 파워가드(Power Guard) 기술을 제공합니다. 또한 퓨즈가 없는 단락 보호회로로 전류가 안정한 동작레벨을 초과하기 전에 출력단을 차단한 후 정상적인 동작조건이 되면 복귀하는 센트리 모니터(Sentry Monitor) 회로를 탑재합니다. 웜업 시간을 최소화하는 고급 고전류 출력 트랜지스터는 매킨토시 모노그램 히트싱크(McIntosh Monogrammed Heatsinks)에 연결됩니다. 이외에도 HXD(Headphone Crossfeed Director) 회로를 채용한 헤드폰 앰프를 내장했으며, 5밴드 톤 컨트롤(각 밴드는 ±12dB로 조정 가능), 홈시어터 시스템과 통합할 수 있는 홈시어터 패스스루(Home Theater PassThru) 등을 지원합니다.

Lumin T2

네트워크 플레이어로 선택한 루민 T2는 새로운 프로세서를 탑재하여 384kHz PCM, DSD512(DSD 22.6MHz)의 재생을 지원합니다. DAC는 ESS의 SABRE ES9028Pro를 채널당 1기씩 총 2기를 탑재하고 있으며, USB 디지털 오디오 출력, 32bit 디지털 볼륨단, 정밀한 타이밍을 위한 디스크리트 클럭, 듀얼 스테이지 레귤레이터와 저 노이즈 스위칭 전원공급장치 등을 특징으로 합니다. 이외에도 PCM&DSD 업 샘플링, MQA 풀 디코딩, 룬 레디(Roon Ready), 스포티파이 커넥트(Spotify Connect), 타이달 커넥트(TIDAL Connect), 코부즈(Qobuz), 에어플레이(AirPlay), 인터넷 라디오(TuneIn) 등을 지원합니다.

English Electric 8Switch

잉글리시 일렉트릭 8Switch는 정교하게 가공된 알루미늄 인클로저와 8포트를 제공하는 기가비트 스위칭 허브입니다. 전면 패널에는 사용중인 포트를 표시하도록 LED를 제공하는데 오디오파일을 위한 제품답게 일반적인 스위칭 허브의 포트 조명과 확연한 차이를 보여줍니다. 내부에는 0.1ppm의 정확도를 제공하는 TCXO(Temperature Compensated Crystal Oscillator) 클럭을 탑재합니다. 이외에도 전원공급장치 및 클럭 제너레이터 회로에는 각각 2개의 절연 회로가 있으며 전자파 노이즈를 차단하기 위해 EMI 흡수기를 갖추고 있습니다. 전원은 의료기기 등급의 SMPS(Switched Mode Power Supply)로 상태 표시 LED를 제공하고 짧은 리드선을 사용합니다. 무광 블랙 파우더 코팅으로 마감된 8Switech의 마감과 빌드 퀄리티는 오디오파일을 위한 제품임을 알 수 있게 합니다. 번들되는 네트워크 케이블 역시 일반적인 케이블이 아닌 코드 컴퍼니의 C-스트림(C-Stream) 케이블 75cm를 제공합니다.

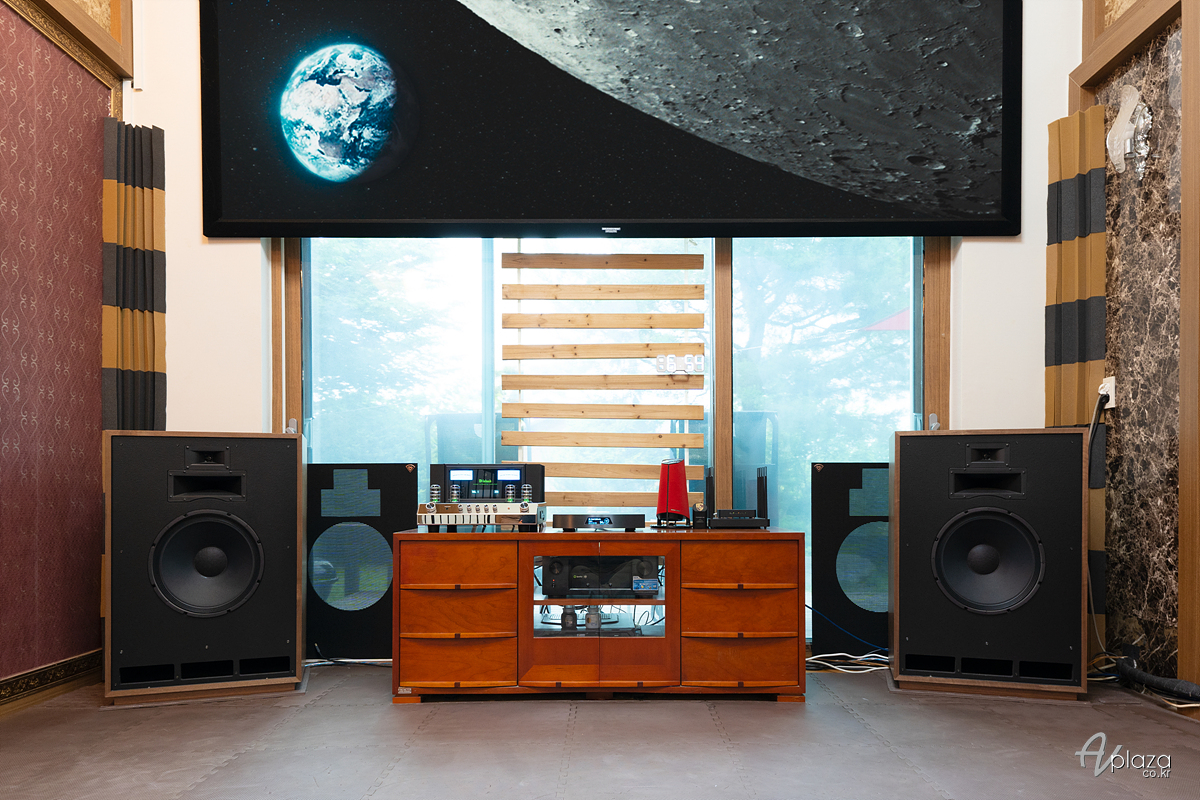

모든 설치를 마친 전체 시스템의 모습입니다. 시스템은 거실에 설치하였습니다.

고객님은 하이파이와 홈시어터 시스템을 모두 운용하고 계셨습니다.

새롭게 업그레이드를 진행한 매킨토시 MA352 하이브리드 인티앰프

MA352는 진공관 프리앰프 섹션과 솔리드 스테이트 파워앰프 섹션이 합쳐진 제품입니다.

네트워크 플레이어로 선택하신 루민 T2

매킨토시 MA352와 루민 T2를 설치한 모습입니다.

네트워크 플레이어 연결을 위해 사용한 잉글리시 일렉트릭 8Switch 기가비트 스위칭 허브

새롭게 업그레이드 한 인티앰프에 기존에 사용중인 제품을 연결하여 세팅해드렸습니다.

모든 설치와 세팅을 마친 후 청음 중인 시스템. 고객님은 이번 업그레이드에 무척 만족하셨습니다.
