일산 고객님의 Tag Mclaren 이용한 대화면 멀티채널 시스템 구축기

이번 설치기는 일산에 거주하시는 고객님께서는 아파트의 리모델링 공사를 진행하시면서 거실에 멀티채널 홈시어터 시스템을 구축하시기로 하셨습니다.
설치공간은 40평 대 아파트 거실로 전면에는 123인치 스크린을 설치하셨고 5.1채널을 기본으로 추후 7.1채널이 가능하도록 이미 배선해드렸습니다.
사용된 AV기기는 태그 멕라렌의 칼리오페 시리즈의 스피커와 동사의 AV 프로세서, 파워앰프, 프로세서이며 프로젝터는 9인치 CRT 프로젝터인 Marquee 9500LC를 개조하셔서 사용하시기로 하셨습니다.

케이블 배선 및 스크린 매립

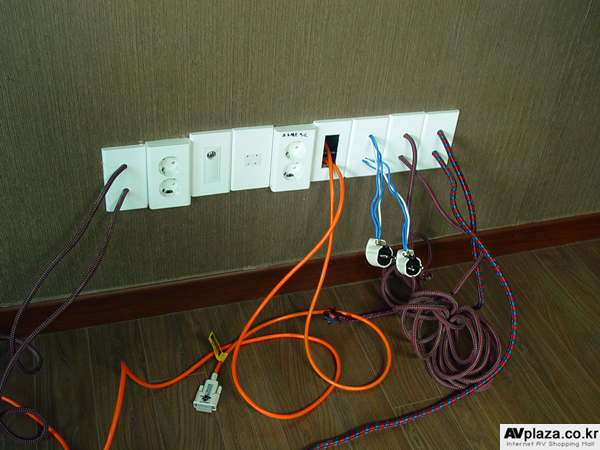

메인 스피커 케이블,리어스피커케이블,영상케이블을 벽면에 매립

장비가 고가인 만큼 케이블에도 신경을 쓰셨습니다.
메인, 센터 케이블은 AUDIOQUEST의 CV-6 DBS 모델을 매립해드렸습니다. 리어에 사용된 케이블은 AUDIOQUEST의 TYPE-2를 매립하셨고
영상케이블로 광 DVI 2개와 RGB-HV 케이블 등과 별도의 접지 처리를 한 전원 케이블이 매립되었습니다.

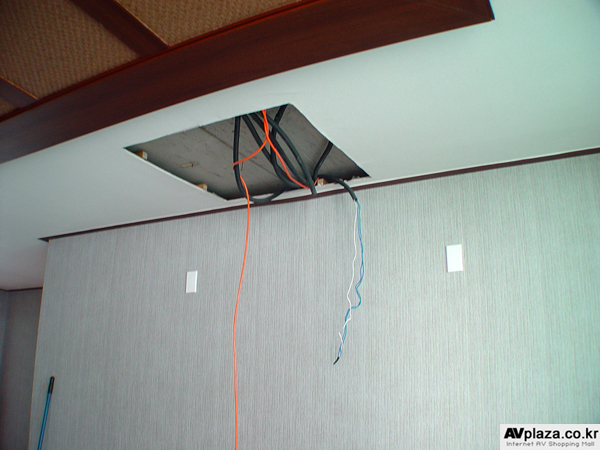

프로젝터쪽에 영상케이블과 전용 전원선을 매립하였습니다.

프로젝터는 천정의 고정후 추후 마감을 하는 방향으로 설치되었습니다.

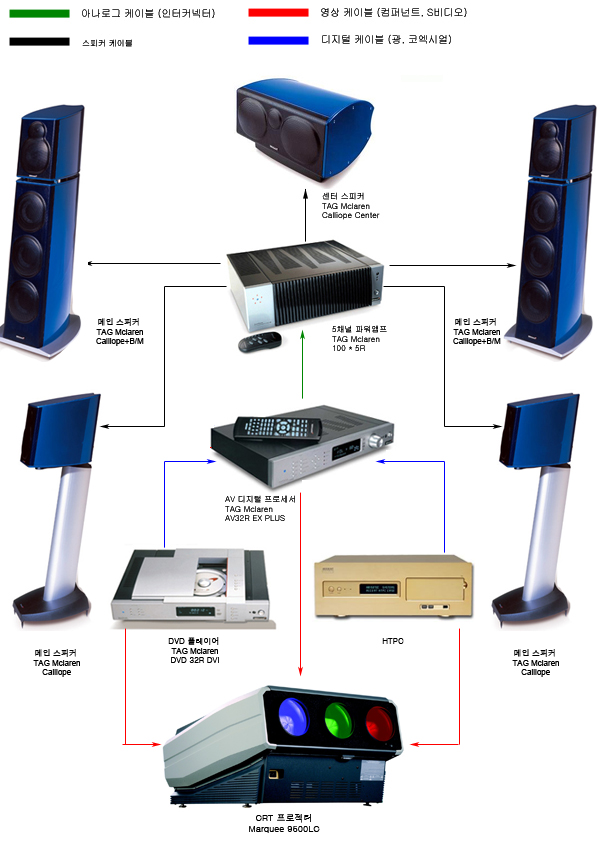

일산 고객님의 홈시어터 구성도

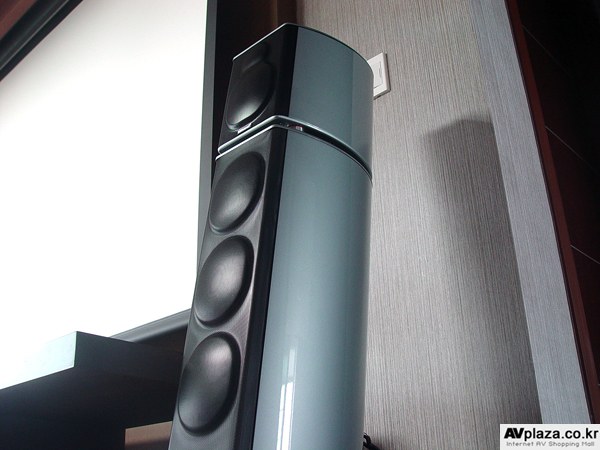

메인 스피커 Calliope + Bass Module

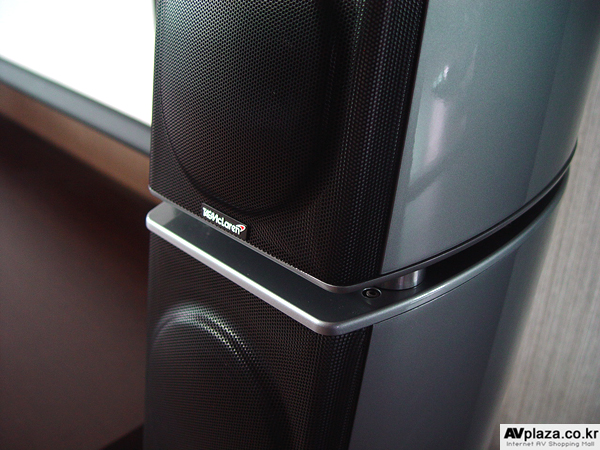

칼리오페 북쉘프 스피커와 칼리오페 베이스 모듈

테그멕라렌의 대표하는 북쉘프 스피커 “Calliope”에 별도의 베이스 모듈인 “Calliope Bass Module” 장착한 메인 스피커입니다.
기존의 칼리오페 북쉘프 스피커가 2WAY의 스피커라면 베이스 모듈을 추가 장착하여 새로운 크로스 오버 주파수의 3WAY 플로어 스텐딩 스피커로 탄생합니다.
칼리오페아 북쉘프의 저역대도 일반적인 가정에서 사용하기에 부족함이 없지만 더욱 풍성한 저역이나 홈시어터 환경이라면 칼리오페 베이스 모듈을 장착하여 더욱 풍성한 저역의 양감을 감상하실 수 있습니다.
그 결과 스피커는 부담 없이 더욱더 큰소리를 낼 수 있게 되며 좀 더 많은 베이스 음향을 내게 될 것입니다.
Calliope Bass Module이 붙어 있다고 앰프를 더욱 출력이 높은 것으로 바꾸어야 한다는 걱정은 할 필요가 없습니다.

칼리오페 북쉘프 스피커와 칼리오페 베이스 모듈

TAG McLaren은 Calliope Bookshelf speaker를 운용하였던 앰프라면 아무 부담 없이 Calliope Bass Module이 추가된 스피커도 운용할 수 있습니다.
칼리오페 스피커는 2웨이 디자인이며 후면에 포트가 설치되어 있는 위상 반전형으로서 55Hz로 튜닝 된 포트가 소형 인클로우저의 저음 재생 한계를 극복하도록 돕게 됩니다.
150mm 미드우퍼가 다이캐스트 마그네슘 새시에 부착되어 있고, 20mm 실크 돔 트위터가 배플에 직접 부착되어 있습니다.
북셀프 스피커이지만 인클로우저에 알루미늄 소재를 사용함으로써 체급의 한계를 극복하고, 무게에 비하여 강도가 매우 높은 알루미늄을 사용하고 있다.
또한, 최신의 F1 자동차 기술을 이용하여 스피커에 공진을 최소로 하여 필요 없는 공진을 제거 하여 투명하면서 맑은 소리재생이 아주 뛰어나다.
비 자성체이므로 드라이브 유닛의 모터 시스템의 자속 유출이 적다는 장점도 있습니다.

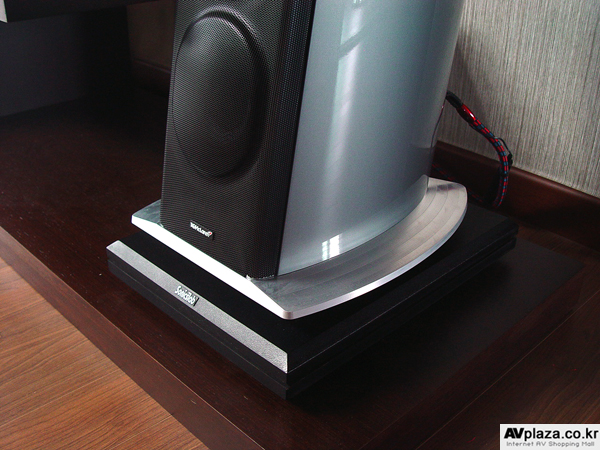

칼리오페 베이스 모듈에 장착되어 있는 방진 페드

내부의 정재파 발생을 방지하기 위하여 인클로우저를 구성하고 있는 육면을 모두 비평행 구조로 되어 있고 회절 방지책으로 각 모서리를 최대한 각이 없도록 둥글게 처리하고 있는 것이 특징입니다.

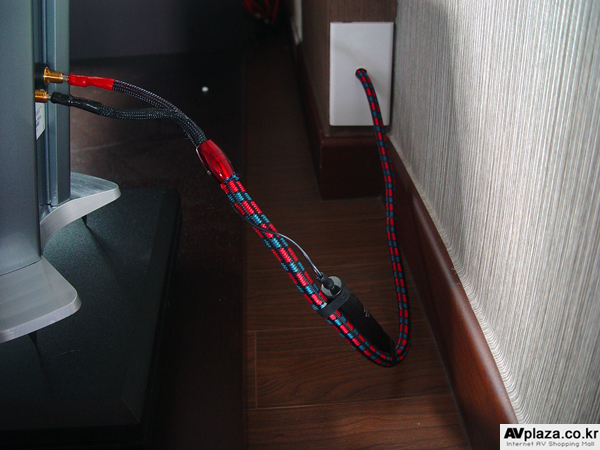

칼리오페 베이스 모듈에 연결된 audioquest CV-6 DBS 케이블

메인 스피커와 센터 스피커에는 AUDIOQUEST CV-6 DBS 스피커 케이블을 미리 벽면에 매립하였습니다.
CV-6는 현존하는 가장 가격 대 성능이 우수한 스피커 케이블로 가장 모니터 적인 스피커 케이블이라고 할 수 있습니다.
소리의 왜곡이 없으며 자연스러운 음장감과 정위감이 일품인 케이블입니다.



센터 스피커 Calliope Centre

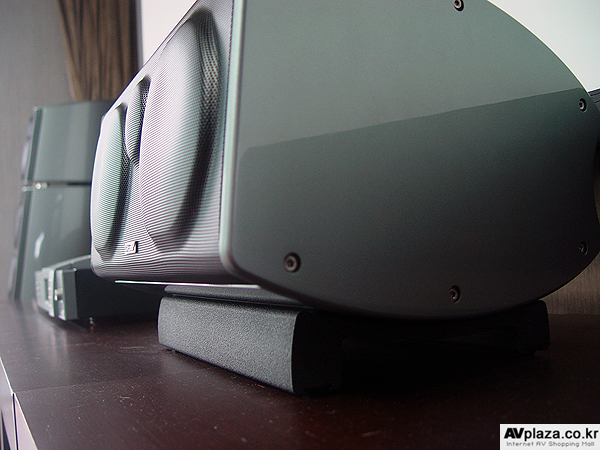

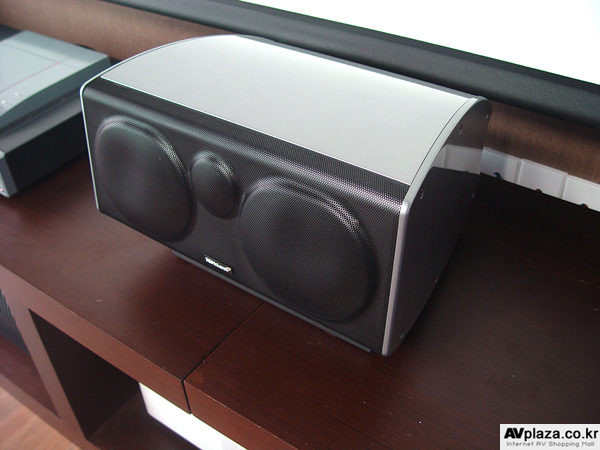

칼리오페 센터 스피커

센터 스피커는 메인 스피커와 같은 테그멕라렌의 칼리오페 센터 스피커입니다.
칼리오페 센터 스피커는 기본적으로 칼리오페 메인 스피커와 비슷한 구조로 되어 있으며, 알루미늄 합금의 재질과 강화 수지로 만들어져 이상적인 진동의 제어를 현실화하여 깔끔하면서도 박력 있는 음을 재생합니다.

칼리오페 센터 스피커

사용된 기기들 AV프로세서, 파워앰프, DVD플레이어

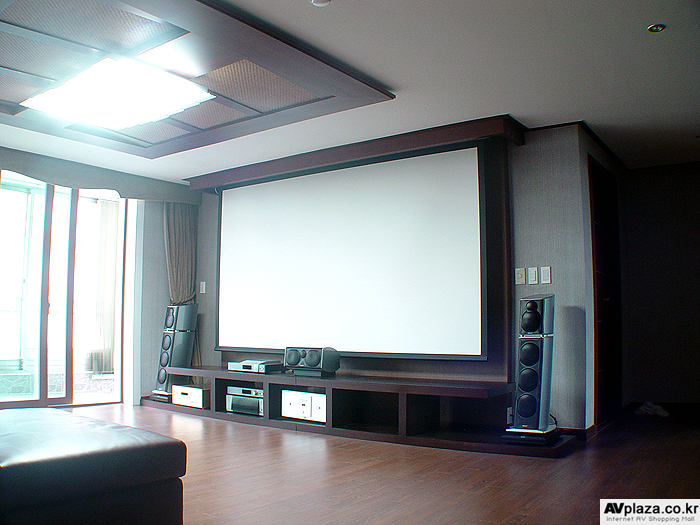

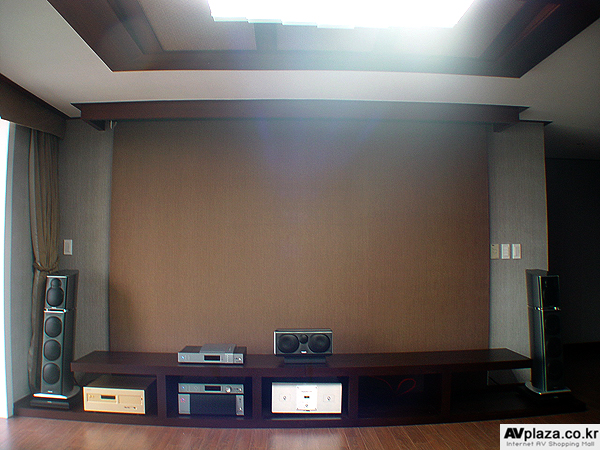

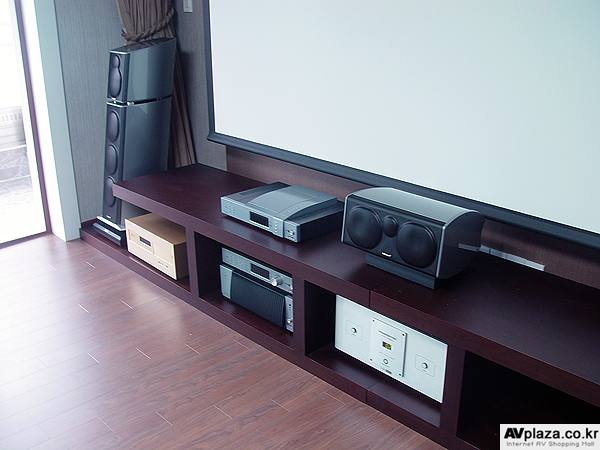

메인 기기들과 스피커 설치된 모습

AV 프로세서 TAG McLaren  AV32R EX PLUS 7.1 AV프로세서
AV 프로세서는 AV32R EX PLUS 7.1채널 프로세서를 사용하시고 있습니다.
이 AV32R EX PLUS 는 7.1 채널을 지원하며 또한 DVDAUDIO 와 SACD 입력이 가능해 아날로그 5.1바이페스 기능이 있고 또한 전 채널 192kHz/24bit DAC 장착되어 있습니다.
기기적인 부분 말고도 프로세서와 직접 인터넷을 연결하여 HDCD 나 최신 음장모드 등을 다운받아 업그레이드할 수 있습니다.
기존의 한번 사면 그 기기에 대하여 업그레이드할 수 없었던 부분을 인터넷을 통하여 프로세서에 직접 연결하여 업그레이드할 수 있다는 점입니다.
테그멕라렌 프로세서의 가장 큰 특징은 소리의 왜곡 없는 자연스러운 녹음을 그대로 들려주는 프로세서입니다.
AV32R EX PLUS 는 AV 능력뿐 아니라 HIFI 2채널 재생시에도 상당한 실력을 가지고 있습니다.

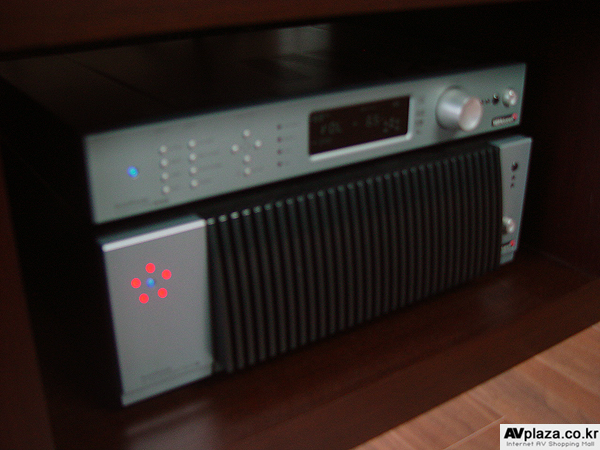

파워앰프 TAG McLaren 100*5R 파워앰프
파워앰프와 프로세서는 테그멕라렌사의 100*5R 멀티채널 파워앰프로 구성되어 있으며 프로세서는 AV32R EX PLUS 7.1입니다.
사실 일반적인 리시버들은 출력의 스팩을 높지만 실 출력이나 구동력에서 분리형 파워앰프와 프로세서에 비해 현저히 떨어지며 매칭 면에서도 100*5R은 가장 이상적인 매칭입니다.
100*5R 파워앰프는 메인스피커 +베이스 모듈과 리어, 센터의 출력을 담당하고 있습니다.
채널당 RMS 100W이며 실제 느끼는 출력은 그 이상입니다.
지금은 5.1채널로 구성이 되어 있지만 추가로 리어에 2개의 스피커를 추가하셔서 7.1채널 구성하실 수 있도록 리어 back 케이블도 매립해드렸습니다.

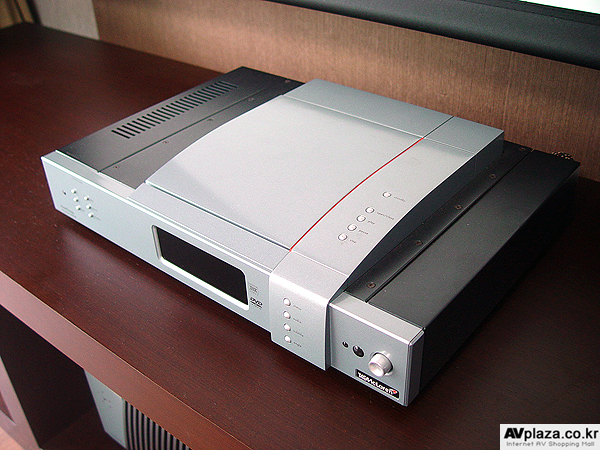

DVD 플레이어 TAG McLaren DVD32R

테그맥라렌 최고의 DVD 플레이어로 최강의 화질과 사운드를 자랑합니다. 특히나 테그맥라렌의 DVD 플레이어는 다른 프로세서나 멀티앰프와 마찬가지로 F1 자동차 기술의 방진기술을 사용하여 거의 완벽한 방진이 가능하며 진동에 영향을 거의 받지 않습니다.
특히나 회전운동을 하는 DVD 트랜스 부분에서는 여러 가진 방진기술을 활용하여 진동을 최소로 줄이고 있으며 좀 더 안정적인 방진을 위하여 탑 로딩 방식을 사용하고 있습니다.
또한, DVD 최초로 DVI 단자를 장착하고 있는 제품입니다. 마감이나 완성도에 있어 정말 명품이라고 말할 수 있는 DVD 플레이어입니다.



홈시어터 멀티미디어 PC

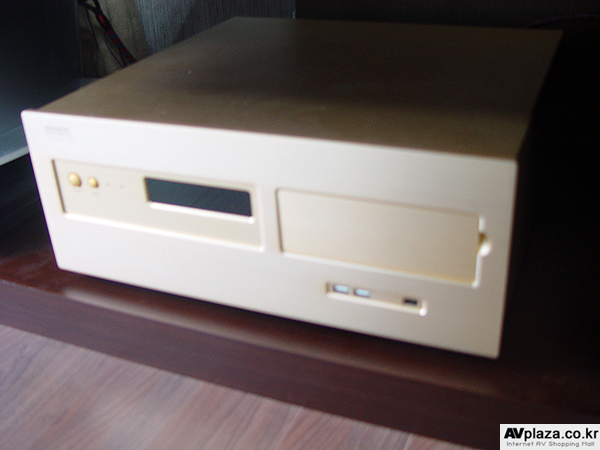

멀티미디어 HTPC

DVD 플레이어 이외 별도의 HTPC를 사용하시기로 하셨습니다.
HTPC의 여러 장점이 많이 있지만 별도의 HDD에 HD 방송 등의 녹화나, 저장 재생이 자유로우며 각종 멀티미디어 파일들의 재생이 쉽다는 장점 등이 있습니다.

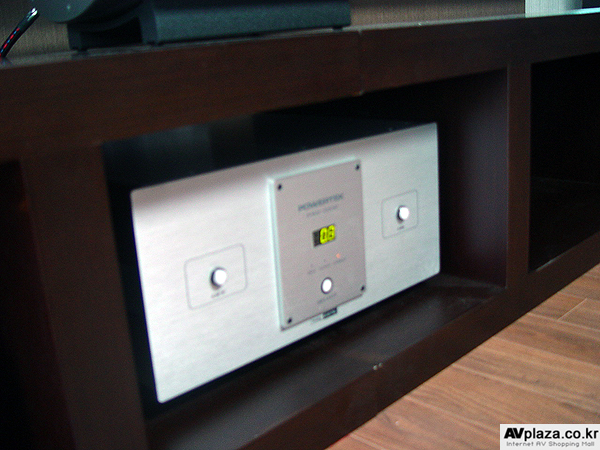

정접압기 파워테크(Powertek) PAV-5000

파워텍 PAV-5000 AVR 정전압기

파워텍 PAV-5000 입니다.
AVR은 말 그대로 정 전압기입니다. 일반적인 가정에서는 220V 라고 할지라도 항상 220V 로 집에 전원이 들어오는 것이 아니고 210V, 213V,235V 등 시시각각 일정하지 않은 전원이 들어오고 있습니다.
전원의 들어오는 입력치에 따라 소리에 영향을 주고 그로 인하여 일정한 전압으로 기기의 안정성을 높여 좋은 소리를 만들기 위하여 AVR를 사용합니다.
하지만, 일반적인 가정에 사용되는 기기들은 +-20V 정도의 차이는 기기에 큰 영향을 주지는 않지만 일정수준 이상의 시스템에서는 그러한 일정하지 못한 전압이 소리에 미치는 영향을 느끼실 수 있습니다.

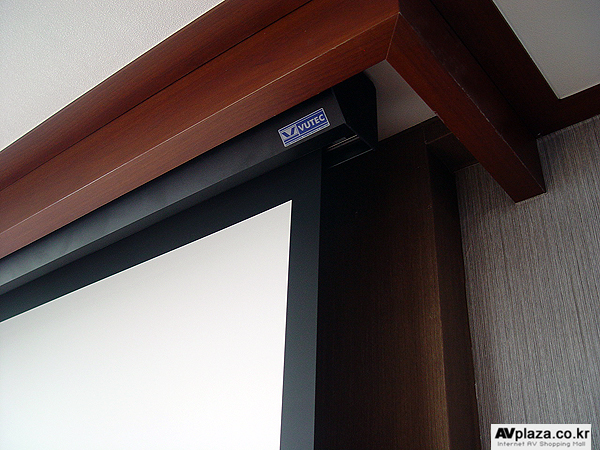

전동 스크린 VUTEC Lectric I RF VU-FLEX PRO 123인치 전동 스크린

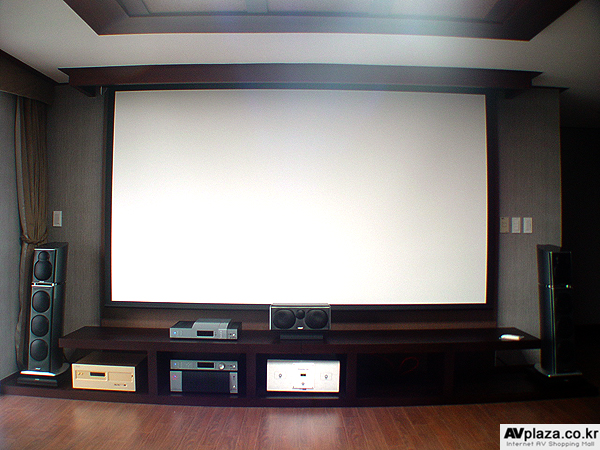

VUTEC Lectric I RF VU-FLEX PRO 이 설치

스튜어트와 쌍벽을 이루는 미국 하이엔드 스크린제작사인 VUTEC 123인치 전동 스크린입니다.
뷰텍의 전동형 스크린인 LECTRIC 시리즈에 Vu-Flex Pro의 최상위에 속하는 패브릭 소재의 하이엔드 스크린 원단을 사용했습니다.
Vu-Flex Pro 원단은 매트 계열로서 게인은 홈시네마에 표준적인 1.3이며, 시야각 180도를 자랑합니다.
표면층은 빛을 반사시켜 화면을 만드는 매트를 형성하며, 뒤에는 투사된 빛이 새어나가지 않도록 막아주는 직조 섬유 층이 있습니다.
또한, 두껍고 강한 심선들로 직조된 섬유 층은 텐션 등의 물리적인 보조 장치 없이도 스크린이 팽팽한 장력을 유지할 수 있도록 해줍니다.
실제 스크린을 사용해 보면 거의 울지 않는 평면에 가까운 팽팽한 스크린의 동작상태를 보장받습니다.
이는 별도의 텐션 장치가 없기 때문에 좀 더 합리적인 가격에 하이엔드 스크린을 사용할 수 있습니다.

VUTEC Lectric I RF VU-FLEX PRO 이 설치

국내에서 가장 인지도가 높은 스튜어트 스크린과 비교해볼 때도 저렴한 가격에 더욱 우수한 성능을 보여 주고 있다는 평입니다.
뷰텍의 상급 스크린인 “실버스타” 도 있지만 전동형이 출시되고 있지 않기 때문에 현재로서는 전동형중 가장 이상적인 스크린이라고 할 수 있습니다.
또한, 사용하기 쉬우면 스크린의 리미트를 리모컨으로 조절가능 하며 RF 센서 역시 스크린 케이스에 내장되어 있어 깔끔하면서도 사용하기 편리하게 되어 있습니다.
LCD, DLP, CRT 등 종류를 가리지 않는 다양한 형태의 프로젝터와도 매칭 면에서 아주 우수한 성능입니다.



프로젝터 Marquee 9500LC

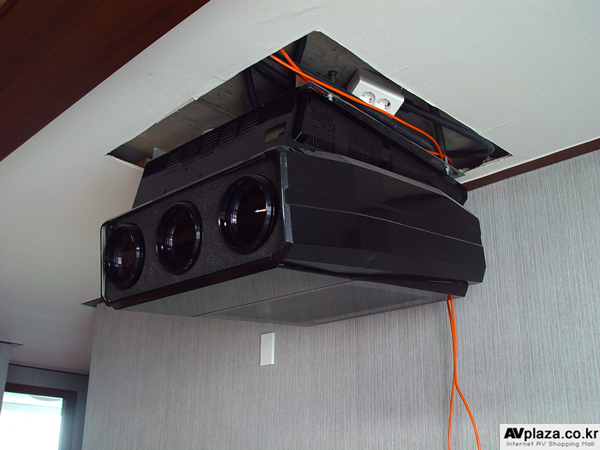

Marquee 9500LC 9인치 CRT프로젝터 설치

꿈의 프로젝터라고 이야기 되는 BARCO CINE9(MAX) 와 쌍벽을 이루는 마퀴 9500입니다.
해상도 2500 X 2000과 명암비 30,000 : 1 이라는 정말 환상적인 스팩을 가지고 있는 CRT프로젝터 입니다.
또한, 기본 아이보리 색상의 프로젝터 케이스를 검은색 펄로 코팅하였습니다.
홈시어터 마니아라면 한번쯤 꿈을 꾸는 9인치 CRT 프로젝터는 성능도 성능이지만 그 무게나 크기가 상당합니다.
그나마 BARCO에 비해 Marquee는 작은 편이지만 그래도 상당한 크기를 자랑합니다.
한때 가격인 웬만한 최고급 수입자동차 가격과 비슷한 가격이지만 최근 LCD, DLP 프로젝터의 발전으로 기존 고정 화소 프로젝터의 가장 큰 약점 중 하나인
명암비들이 획기적으로 발전하면서 고가이고 관리하기 힘든 CRT 프로젝터들이  LCD나 DLP에게 점차 자리를 내주고 있습니다.
하지만, 아직까지 CRT만의 자연스럽고 완벽한 색감은 고정 화소 프로젝터들은 따라올 수 없는 완벽함을 보여 주고 있으며 더욱이 CRT의 세팅에 따른 화질과 색감의 변화를 보며 기기의 조작에서 얻는 재미 역시 상당합니다.
쉽고 편하게 영화를 감상하고자 한다면 정말 불편하고 힘든 제품일 수도 있습니다.
그러나 CRT 프로젝터의 진정한 매력을 아는 사람이라면 그 감동에서 헤어나올 수 없을 것입니다.

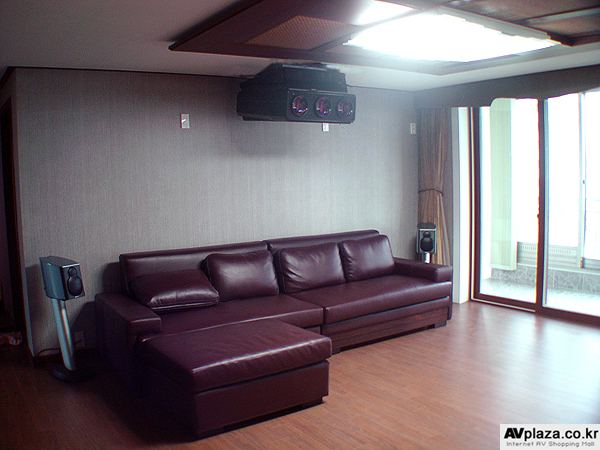

리어 스피커 TAG McLaren은 Calliope Bookshelf speaker

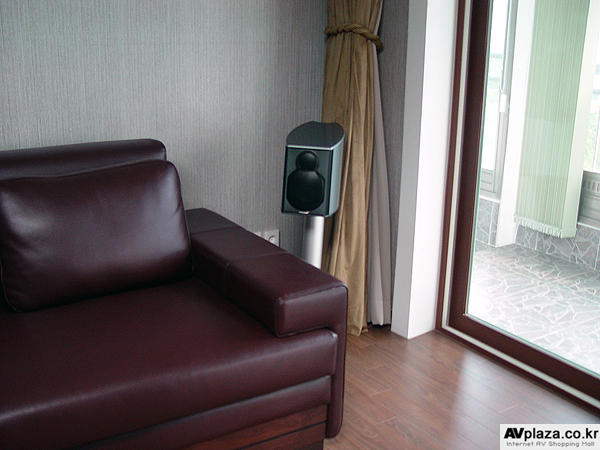

리어 스피커로 사용된 Calliope Bookshelf

리어스피커로는 메인 스피커에 사용된 북쉘프 스피커인 칼리오페 북쉘프 스피커입니다.
칼리오페 스피커는 2웨이 디자인이며 후면에 포트가 설치되어 있는 위상 반전형으로서 55Hz로 튜닝 된 포트가 소형 인클로우저의 저음 재생 한계를 극복하도록 돕게 됩니다.
150mm 미드우퍼가 다이캐스트 마그네슘 새시에 부착되어 있고, 20mm 실크 돔 트위터가 배플에 직접 부착되어 있습니다.
북셀프 스피커이지만 인클로우저에 알루미늄 소재를 사용함으로써 체급의 한계를 극복하고, 무게에 비하여 강도가 매우 높은 알루미늄을 사용하고 있다.
또한, 최신의 F1 자동차 기술을 이용하여 스피커에 공진을 최소로 하여 필요 없는 공진을 제거 하여 투명하면서 맑은 소리재생이 아주 뛰어나다.
비 자성체이므로 드라이브 유닛의 모터 시스템의 자속 유출이 적다는 장점도 있습니다.
내부의 정재파 발생을 방지하기 위하여 인클로우저를 구성하고 있는 육면을 모두 비평행 구조로 되어 있고 회절 방지책으로 각 모서리를 최대한 각이 없도록 둥글게 처리하고 있는 것이 특징입니다.

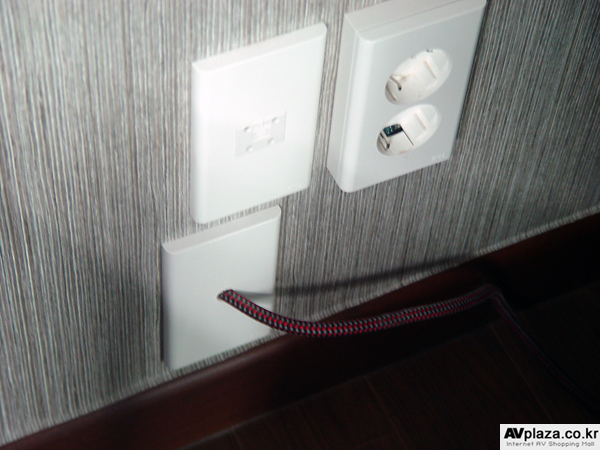

리어 스피커 케이블 벽면 매립후 마감상태

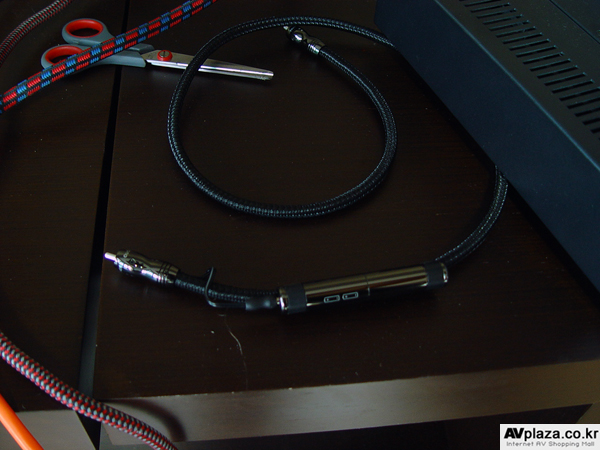

파워앰프와 프로세서에 사용된 AUDIOQUEST 펜터 인터커넥터
