전원부 메인 트랜스에1kVA것 대용량의 토로이달 트랜스를 채용해, 스피커에의 전류 공급 능력을 지극히 높은 것으로 하고 있습니다. 저노이즈, 저일그러짐에 가세해 고효율로 하이파워 구동이 가능한 토로이달 트랜스가 음악 신호에 대해서 예민하게 추종 합니다.

한층 더 메인의 토로이달 트랜스와 저리케지후락스(자속의 누락)로 신음소리 진동음이 적다R코어 트랜스를 서브에 가세했다2트랜스 구성을 채용. 대출력시에 있어도 회로의 전원 전압이 변동의 없는 상태에 유지합니다.이 결과, 전압 증폭단의 정전압 회로를 생략할 수 있어 전원 라인과 시리즈에 능동 소자가 개재하지 않는 것에보다 , 개방적인 음질을 획득했습니다.

평활용 전해 콘덴서에는, 전극용 알루미늄 박 에칭 배율의 낮다33,000μF라고 하는 대형의 것(76mmΦ×100mm)(을)를 플러스/마이너스 전원용으로2개 이용해 여유의 대용량을 자랑합니다.

케이스 내부를 나눈다9mm후강판의 위쪽에 전압 증폭단 및 컨트롤 회로, 아래 쪽에 트랜스를 포함한 전원부를 배치하는 것으로, 정류시의 전류 노이즈가 회로에의 혼입을 막아, 청감상의S/N(을)를 향상시키고 있습니다.각 회로의 정류 다이오드는 쇼트 키·바리어·다이오드를 이용해 리커버리시의 노이즈를 원리적으로 발생시키지 않는 회로로 하는 것으로, 표현력이 뛰어난 고품위인 음질을 실현하고 있습니다.


전압 증폭단은, 초단의 캐스케이드 접속된 차동증폭 회로,2단째의 달링톤 접속된 이미터 접지 증폭 회로 모두 충분한 아이들링 전류를 흘려, 지극히 고속 광대역인 설계가 되고 있습니다.또, 전단 상하 대칭형 푸시풀 동작으로 하는 것으로, 솔직한 클립 특성을 획득해, 전류 증폭단을 안정되어 드라이브 합니다.

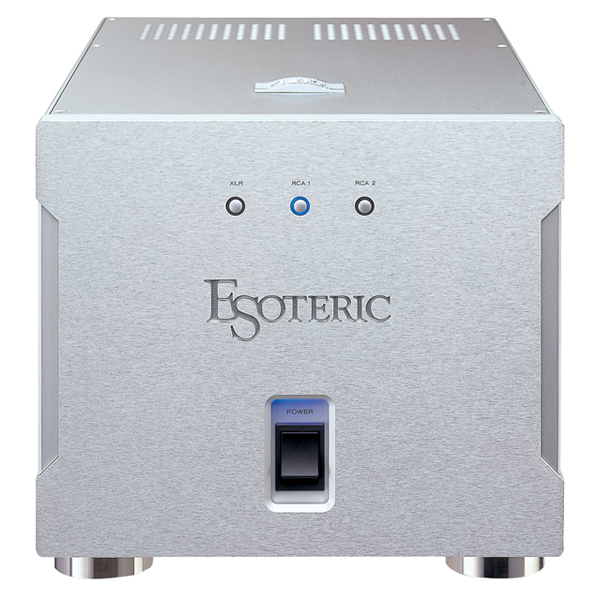

저중심 구조로 하기 위해, 메인샤시 하부에는 트랜스, 콘덴서등을 매달아 구조로 고정해, 상부에는 기판을 두는 것으로, 자속의 누락이나 진동의 영향을 회피하고 있습니다. 모든 외장광체도 샤시와 같게 머시닝 센터에서 고정밀도 가공이 베풀어져 이것에 의해 「A-80」(을)를 복수 사용시의 기기간의 진동 레벨차이를 압도적으로 줄이고 있습니다.

9mm후의 강판에, 직경30mm의 중량급 스틸제 폴에 에소테릭크 독자적인 핀포인트훗트로 직결되고 있습니다. 케이스를3점으로 지지하는 메카니컬 어스 된 핀포인트훗트는, 트랜스나 콘덴서등으로부터 발생하는 미소한 진동을, 기기내에 가두는 일 없이 개방해, 동시에 스피커의 음 압 조종하는 진동등의 악영향도 배제합니다.

사용 재료를 음미해, 불요 진동 대책을 철저한 보디 구조

프런트 패널에는20mm, 톱 패널과 사이드파넬, 그리고 리어 패널(10mm후)와 보텀 섀시(4mm후)는 고정밀도 가공된 알루미늄 합금을 채용. 또 프런트와 사이드파넬의 편성에, 가옥이나 고급 가구 등에 이용되는 「석장조꿰매어 잇기」방식으로 강고하게 고정.에소테릭크 독자적인 삼점지지(암벽등반의 원칙) 핀포인트훗트와 더불어 진동 모드의 균일화를 도모해, 불요 진동 발생을 극력 억제하는 케이스 구조를 구축하고 있습니다.

내외부 진동의 악영향을 최소로 해 음질 최우선으로 사무친, 입출력 단자 패널과 전원 트랜스의 고정 방법

입출력 단자부는 개구부를 최소한으로 설정.NC가공되었다10mm후의 알루미늄 합금 리어 패널에 입출력 단자 패널을 강고하게 고정. 전원 트랜스는 메인샤시에 매달리고 있습니다만, 불요 진동을 차단하기 위해(때문에), 메인샤시에는 직접 고정하지 않고, 5mm후의 스틸판을 개재시키고 있습니다.또, 서브 트랜스의 설치도, 메인 트랜스와의 사이에5mm후스틸판을 배치해, 진동에 의한 악영향을 최소한으로 멈추고 있습니다.
