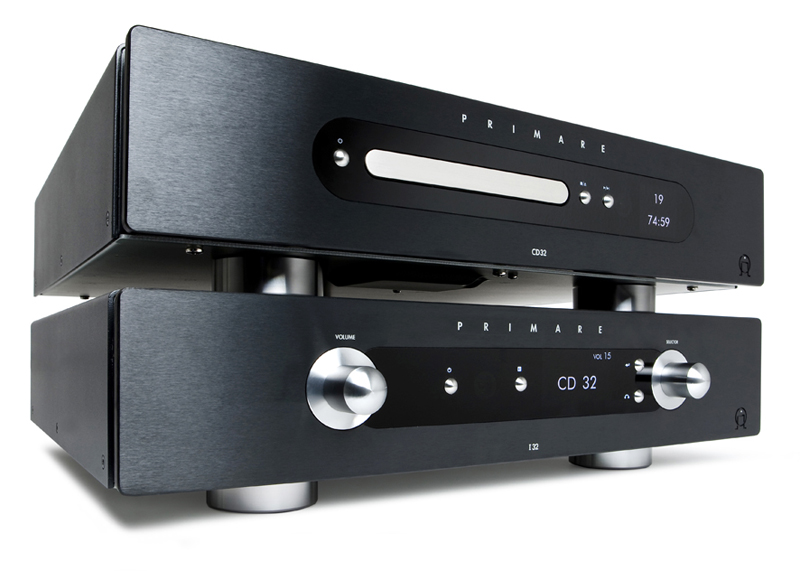

PRIMARE I32 스테레오 인티앰프
I32는 프라이메어의 특허 인 UFPD 파워 기술을 채용한 – 차후에도 업그레이드 가능한
채널당 120와트 출력의 인티 앰프이다.
이 인티 앰프는 프라이메어의 30시리즈의 새로운 제품으로서 왜율은 아주 낮은 반면 높은 출력을 낼 수 있도록 디자인 되었다.
매우 빠른 반응 속도 덕분에 훨씬 넓어진 주파수 대역에 걸쳐 자연스럽게 속도감 있고 맑으며
활기찬 사운드를 들려 주는데 그럼에도 힘에 여유가 있다.
발열이 적고 에너지 효율이 극히 높으므로 환경적인 면에서도 종래의 A/B 클라스 앰프들에 비해 우수하다고 할 수 있다.
I32의 스탠바이 대기 전류 소모량은 0.2와 트에 불과하다.
오디오파일적 설계기술
두 개의 UFPD 앰프를 내장하고 있는 I32의 케이스는 두꺼운 합금 강철 재질로 되어 있어 견고하고, 외부로부터의 진동음을 효과적으로 감쇠시켜 준다.
디스토션을 최소화하기 위해, 파워 앰프부분과 프리앰프 부분은 격리되어 있고, 각각 독자적인 전원공급을 받고 있다.
I32의 입력단자는 2조의 밸런스, 3조의 언밸런스 입력을 갖추고 있다.
출력 단자는 preout용과 record용 등 2조의 출력 단자를 구비하고 있다.
선택 사양인 업그레이드 보드를 추가 장착할 경우엔 USB, iPod, LAN 등 Media 스트리밍 연결도 가능하다.
최상의 음질을 위하여 모든 신호 경로는 가능한 가장 짧게 하였으며, 모든 신호의 처리(입력 선택, 볼륨, 좌우 밸런스 미소 조정)는 오직 아날로그 회로부에서만 이루어지도록 하였다.
언밸런스 입력 신호는 음질이 탁월한 것으로 정평이 난 Burr Brown OPA2134 op-amp를 거친 다음, 볼륨 및 좌우 밸런스 컨트롤을 통과한 후, 변환 단계에서 밸런스 신호로 변환된 된다.
볼륨과 밸런스 컨트롤은 엄격한 매칭 테스트를 거친 LM1972 어테뉴에이터 감쇠기를 사용하였다.
입력의 선택은 고성능 릴레이에 의해서 이루어 진다.
클래스 D 증폭방식의 고속 파워 모듈 채택
스위치 모드 디지털 파워 전자제품이 인기를 더해가고 있는데 그 까닭은 에너지 소모가 적은 반면 작은 스페이스에서 많은 채널의 앰프를 담을 수 있기 때문이다.
한편 과거 클래스 D 디지털 앰프는 주파수가 올라갈수록 THD도 상승하여 음질이 떨어진다는 평가를 받아 왔다.
그러나, 프라이메어의 고속파워 장치 (UFPD)는 광주파수 대역의 오디오파일 클래스D 앰프다.
재생주파수 전대역 에 걸쳐서 26dB의 피드백 게인을 걸어주므로 가청 주파수는 물론 그 너머까지 안정도를 보여 준다.
이 방법은 재래식 리니어 앰프에서는 비교적 쉬운 일이지만 고속 디지털 앰프에서는 결코 쉽지 않은 일이었다.
프라이메어의 UFPD는 증폭단과 필터단을 따로 갖기 보다는 이 둘을 하나로 통합하므로서 피드백 에 의한 컨트롤을 훨씬 신속하고 정 확하게 해준다.
UFPD 앰프는 피드백 게인을 적극적으로 앰프의 상황에 맞게 적응시켜 시작 부분이나, 클리핑 시 전류 최대치까지 전체적 인 회귀회로가 항상 안정 되도록 유지한다.
필터 단 출력 부에서의 변화를 감지하여 정 확한 양의 피드백을 걸어주어 보상이 이루어지도록 한다. 이러한 컨트롤 능력 덕택에 전 오디오 대역에 걸쳐 몇 dB이 상의 일정한 루프 게인이 가능하고, 앰프는 로드(임피던스) 변화에 관계없이 일정한 성능이 유지된다.
프라이메어의 UFPD 앰프는 모든 시그널을 주파수나 반응속도에 관계없이 동등하게 처리하며, 필터의 공진을 완벽하게 억제하는 능력이 있다.
따라서 THD는 전주파수 대역에 걸쳐 아주 낮다.
UFPD는 스피커 임피던스에 관계없이 매우 넓은 재생주파수 대역에 걸쳐 어떤 스피커라도 정확하게 제어하고 구동할 수 있다.
프라이메어는 부품의 규격과 품질을 정확히 선별하여 사용하였고, 집중적인 테스트 측정과 실제 시청을 통하여 디자인을 확인해가며 UFPD가 최고 성능을 발휘하도록 최적화하였 다.
PFC 전원부 회로
스위칭 모드 전원공급 장치는 잡음과 신뢰성 면에서 좋은 명성을 못 얻었지만, 그 이론적 이점은 잘 알려져 있다.
전압은 정확하게 조정할 수 있으며, 에너지 효율도 좋고 과도한 전류도 필요치 않기에 전원소모도 낮다.
프라이메어는 전원공급장치에 있어 PFC 기술을 개발 사용하였는데, 이것은 주전원의 전류를 제어하여 순수한 사인(SINE) 파가 유지되도록 한다.
다시 말하면 만약 앰프가 주전원에서 1만 와트의 전류를 빼다 쓴다 해도 실내의 다른 기기에는 전혀 영향이 없도록 한다.
컨버터의 차단 장치는 ZVS (Zero Voltage Switching) 모드로 작동한다.
그 결과 앰프는 깨끗한 전원환경 에서 동작하게 된다.
극히 낮은 대기 전력
I32는 스탠바이 시에 아주 낮은 전원 모드로 동작한다.
이 때 전원 소모는 0.2와트에 불과하다.
업그레이드 가능
Media 업그레이드가 가능하여 인터넷, 혹은 NAS, PC로 부터 고해상의 파일, 인터넷 라디오 컨텐츠는 물론, CD플레이어, 스마트 폰, 퍼스널 플레이어, 셋탑박스등 각종 디지털 기기로부터 디지털 오디오 신호까지 받을 수 있다.
상세한 내용은 입력/출력 내용을 참조 바란다.
손쉬운 사용법
환경 설정 셋업 메뉴는 I32의 전면 디스플레이 창으로 통하여 설정하는데 창의 밝기는 4단계로 조절 가능하다.
디스플레이 밝기는 어떤 기능이든지 작동시키면 미리 설정된 밝기로 밝아졌다가, 몇 초 후 자동으로 어두워진다.
조절 가능한 환경설정 메뉴는 볼륨, 최대볼륨 조절, 입력 단자 명명 (6자까지 입력), 특정 Input 차단, 볼륨 및 밸런스 미세조정(각 입 력 별로 1dB 단위로 조정가능) 등이다.
Input 5는 120 와트 모듈에의 접속을 허용하므로 서라운드 사운드 시스템에의 추가적인 앰프로 이용할 수도 있다.
출력 | 2x 120W at 8Ω 2x 230W at 4Ω |
아날로그 입력 | 2 pair XLR (L & R) 3 pair RCA (L & R) |
입력 임피던스 | both RCA and XLR 36kΩ |
아날로그 녹음 출력 | 1 pair RCA (L & R) |
프리아웃 | 1 pair RCA (L & R) |
출력임피던스 | RCA 94Ω |
주파수 응답특성 | 10Hz – 20kHz, -0.5dB |
왜율 | < 0.05%, 20Hz – 20kHz, 10W at 8Ω |
신호대 잡음비 | -100 dBv |
소비전력 | Standby: 0.2W; Operate: 31W |
크기 | 430 x 420 x106 mm |
무게 | 11 kg |
PRIMARE CD32 CD플레이어
CD32는 수년 간 호평을 받아 온 풀 발란스 CD플레이어 CD31의 업그레이드된 후속 모델이다.
여기에 사용된 모든 구성품은 CD 트랜스포트에서부터 마지막 오디오 신호 출력단에 이르기까지 가능한 최상의 오디오 성능을 발휘하도록 디자인 되었다.
오디오파일적 설계기술
CD32에 사용된 케이스는 두꺼운 합금 강철제로서 견고할 뿐 만 아니라 외부로부터의 진동을 댐핑 하는데 효과적이다.
CD 트랜스포트에서 출력 되는 AES/EBU (밸런스 디지털) 디지털 시그널은 SRC4392 샘플링 선택 컨버터 (사용자가 44.1kHz, 48kHz, 96 kHz중 에서 선택할 수 있음)에 입력된다.
이 컨버터는 잡음억제 기능을 내장하고 있어서 사용자가 선택한 샘플 주파수에 의거하여 가능한 가장 깨끗한 시그널을 D/A 컨버터에 제공한다.
CD32는 2개의 Burr-Brown PCM1704 D/A 컨버터와 함께 하나의 DF1706 디지털 필터를 채용하고 있는데 이것은 가장 이상적인 멀티비트 D/A 컨버터 / 디지털 필터 조합 중의 하나다.
전류-전압 변환 회로단은 개별 부품만을 사용하는 (즉, 집적회로인 IC, Opamp 등을 사용하지 않는) 디스크리트방식이며, 오디오 출력단은 하나의 액티브 입력 소스 (패시브 저항보다 우수함)에 의해 구동되는 1개의 MOSFET로 구성되는 싱글 엔디드 타입 이다.
CD32는 신호 경로 상에 캐패시터를 전혀 사용하지 않는다
DC서보 회로가 신호 경로상에 존재하거나 D/A 컨버터에서 나올 수 있는 DC 전류를 처리한다.
시그널 경로 상의 상호 간섭을 방지하고 경로를 가능한 한 짧게 하기 위해 표면 장착 부품 (SMD)과 PCB 모듈을 회로 전반에 걸쳐 사용하였다.
트랜스포트부
CD32는 Sanyo 레이저 픽업을 채용한 CD 전용의 메커니즘을 사용하며, multi-format 기능의 CD/DVD-Rom 겸용 제품을 사용하지 않는다.
또 Toshiba의 서보 회로는 5초간의 메모리 기능을 갖고 있어 최상의 잡음 억제 기능과 기계적인 충격으로부터 보호 기능을 제공한다.
고성능 전원부
최신 스탠바이 전류 소모 기준에 맞추어 CD32는 스위칭 파워 서플라이를 사용하여 마이크로프로세서에 전원을 공급한다.
그러나 모든 디지털 및 아날로그 회로에는 R-코어 트랜스포머의 개별적인 권선을 통하여 각기 독립된 전원을 공급한다.
이들 전원의 전압은 LC필터 (인덕션코일과 캐패시터로 구성됨) 와 디스크리트 부품들로 이루어지는 전압조절 회로에 의해 조절된다.
이 고성능 전원회로는 컴팩트 디스크에 수록된 가장 깊은 음질적 과도 전류라도 정확히 재생할 수 있도록 필요 이상의 충분한 전원을 공급해 준다.
세심하게 디자인된 그라운드 접지, 격리/분리된 PCB 보드, 여기에 집적부품을 사용하지 않는 디스크리트 방식의 전류-전압 변환 회로 덕택에 전 세계 오디오파일들이 기대하는 아주 깨끗한 광대역의 오디오 재생 성능을 제공한다.
표시창과 사용자 기능
본 CD플 레이어는 백색의 최신 OLED 표시창을 장착하고 있다.
이 표시창은 오디오 회로와는 완전 격리되어 있다.
플레이 중에는 이 표시창은 리스닝에 방해가 안 되도록 밝기가 자동적으로 조절된다.
I32와 IR연결코드로 연결하면 두 기기의 표시창 밝기는 연동된다.
CD32의 샘플 주파수(44.1 kHz, 48 kHz and 96 kHz)는 사용자가 임의로 선택할 수 있다.
디스크에 수록된 것이거나 USB 입력을 통한 MP3/WMA 파일도 재생 가능하며 다양한 트랙 프로그램 기능도 갖추고 있다.
메커니즘 | Asatech 8210.B01-02, Sanyo SF-P101N |
D/A컨버터 | 2x PCM1704, DF1706 (digital filter), 24/96 kHz |
출력임피던스 | RCA 390 Ώ; XLR 47 Ώ |
디지털 출력 | 1x SPdif (RCA), 1x AES/EBU (XLR), 1x optical (TOS-link) |
주파수 응답특성 | 20Hz – 20 kHz -0.5dB |
신호대 잡음비 | 20Hz – 20kHz unweighted -100dB |
왜율 | 20Hz – 20kHz <0.01% |
소비전력 | Standby 0.5W; Idle 22W; Operation 25W |
크기 | 430 x 375 x 106 mm |
무게 | 10.5 kg |
