에소테릭(Esoteric)은 마스터 클럭 제너레이터 신제품 G-01XD를 발매할 예정입니다.

G-01XD는 독자적인 OCXO 클럭 모듈 마스터 사운드 디스크리트 클럭(Master Sound Discrete Clock)을 탑재했으며, 자사의 K-01/N-01 시리즈를 비롯하여 10MHz 외부 클럭 연결이 가능한 다양한 디지털 플레이어와 조합함으로써 잠재적인 음악 재생능력을 이끌어내는 것이 특징입니다.

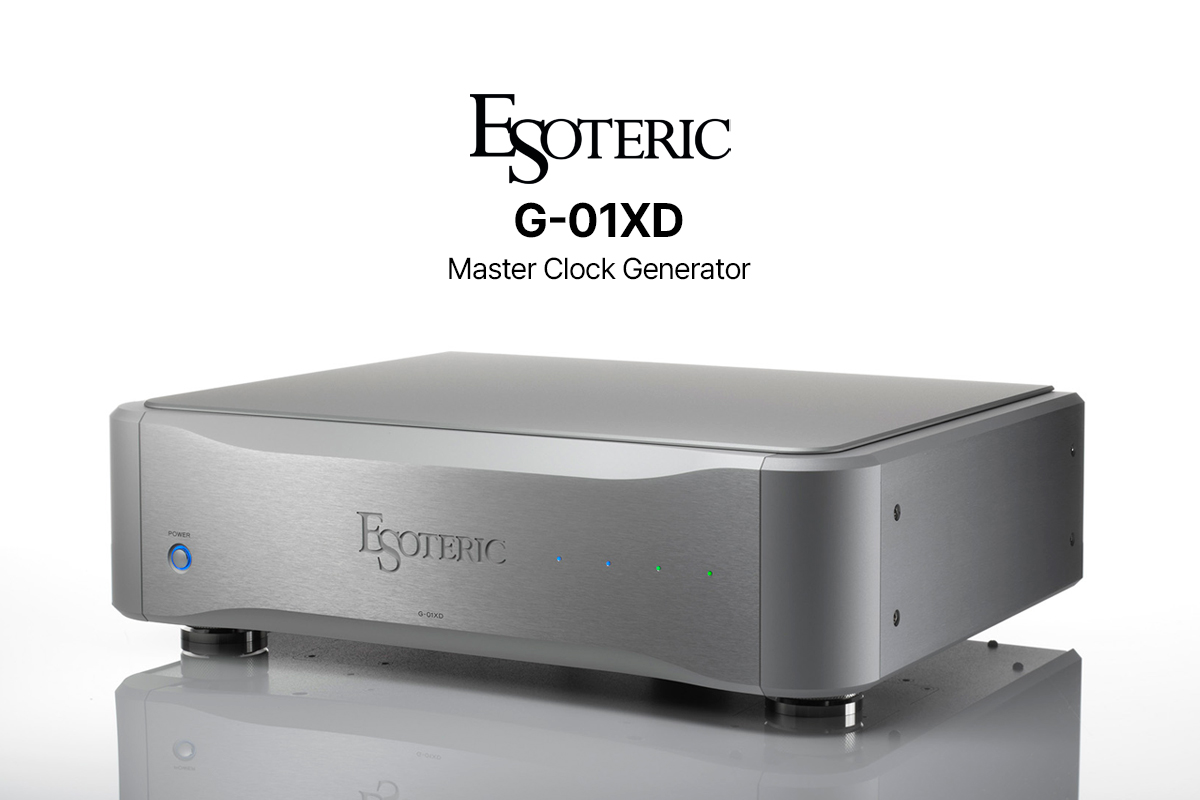

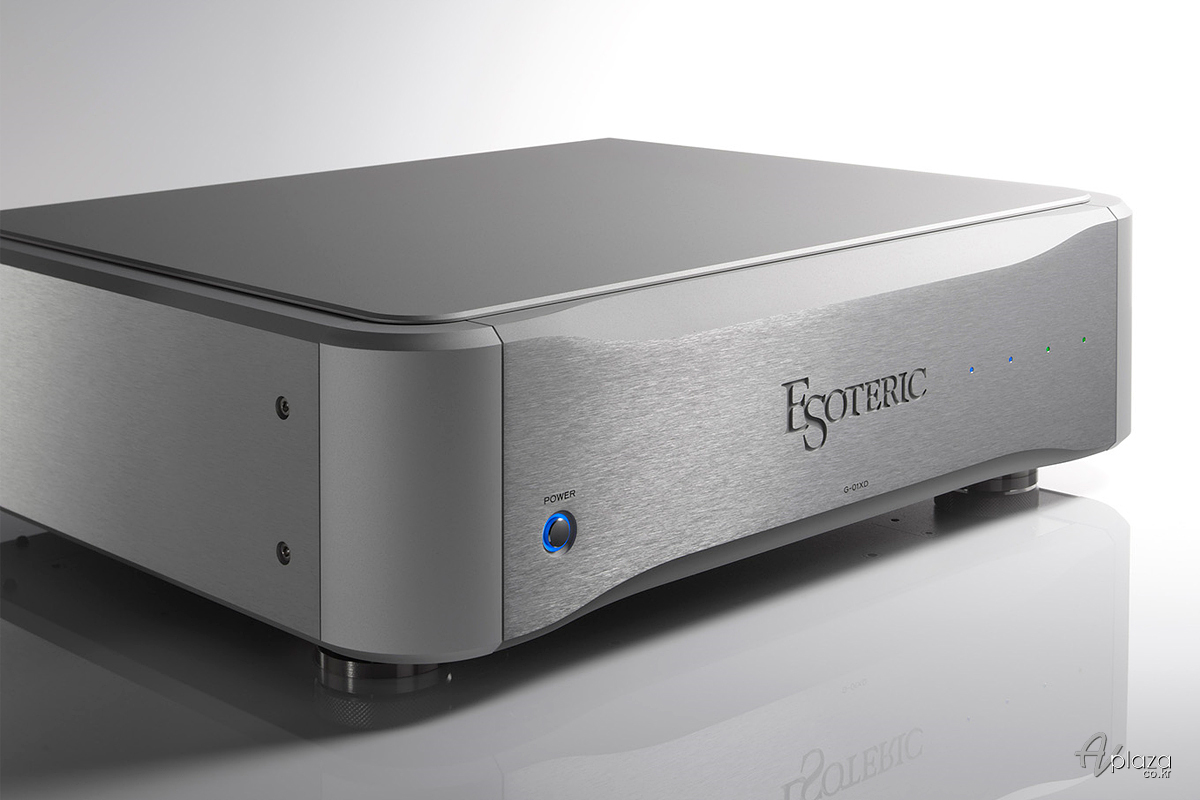

Esoteric G-01XD

에소테릭 G-01XD은 마스터 사운드 디스크리트 클럭의 핵심이 되는 에소테릭 SC1(Esoteric SC1) 크리스탈을 비롯하여 고정밀도를 실현하는 온도 제어회로, 프로그램에 이르기까지 모든 것을 자체적으로 개발하였습니다. 세부적인 부분까지 타협하지 않았으며 기존에는 범용 모듈로 패키지화했던 크리스탈 발진 회로를 독자적인 디스크리트 회로로 설계하여 엔지니어의 이상에 가까운 음색의 커스터마이징이 가능합니다.

크리스탈은 음색이 정확하고 위상 노이즈가 적어 첨단 온도 제어 시스템과 조합으로 뛰어난 안정성을 자랑합니다. 또한, 진동하며 클럭 신호를 생성하기 때문에, 재질의 물리 특성과 음질의 상관 관계가 있는 것이 특징입니다. 크기가 큰 크리스탈은 진동 자체가 크고, 회로의 저항이 커도 발진 여유도가 높아 안정적으로 진동하기 때문에 제조 프로세스, 컷 형상, 크기 등 세부적인 부분에 이르기까지 음질적으로 이상적인 전기 및 물리 특성을 갖춘 발진자를 선별하였습니다.

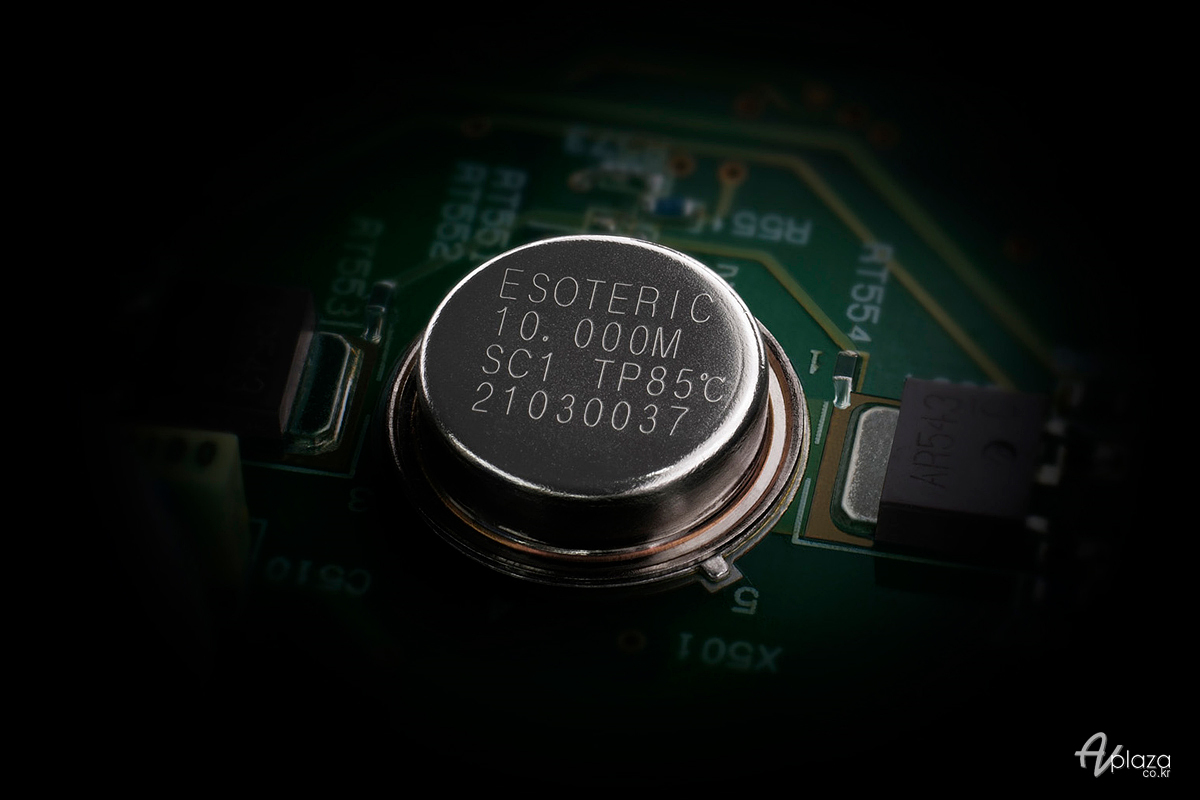

Esoteric SC1

G-01XD의 소재로 사용한 크리스탈은 오랜 시간 성장시킨 SC 컷(Stress Compensated Cut)을 채용하였습니다. 진동을 최적으로 제어하기 위해, 양산품으로서는 최대 클래스의 크기를 자랑하며, 중심 주파수 변동이 규격내에서 이루어 지는 것만 엄선하여 채용하였습니다.

크리스탈은 온도의 영향으로 주파수 정밀도가 바뀌기 때문에 클럭의 고정밀도를 유지하기 위해 온도 제어에 주력하였습니다. 토탈 온도 제어 시스템으로서 독자적인 마스터 사운드 TC(Master Sound TC)를 탑재하였습니다. 일반적인 OCXO 크리스탈은 고온으로 유지된 오븐에 수납하고 일정한 온도로 관리하지만, 크리스탈마다 안정적인 온도가 다르기 때문에 마스터 사운드 TC 시스템에서는 각 크리스탈이 항상 적정 온도에서 안정적인 성능을 발휘할 수 있도록 개체별 커스텀 프로그램으로 오븐의 온도를 제어합니다.

에소테릭 G-01XD 클럭 모듈

오븐 내의 온도를 균일하게 유지하는 히터설계는 일반적인 모듈의 히터의 오븐 내의 온도 하강/상승에 연동하여 온/오프를 반복하는 제어방식을 사용하는 반면, 마스터 사운드 디스크리트 클럭은 128단계의 다단계 제어 히터를 통해 세부적인 온도 제어방식을 사용합니다. 히터의 온/오프 시 전류 변동에 의한 발진 회로에 대한 악영향도 억제하였습니다.

마스터 사운드 디스크리트 클럭에서는 전원 정류 회로도 발진 회로, 버퍼 앰프, 히터, 제어 회로의 4계통을 독립시켰습니다. 발진 회로와 버퍼 앰프는 클럭 신호의 순발력과 순도의 높이를 유지하기 위해 대형 토로이달 전원 트랜스를 사용하였습니다. 히터와 제어 회로는 EI 코어 트랜스를 사용하여 회로 블록끼리 상호 간섭을 억제하고 고음질화를 도모하였습니다.

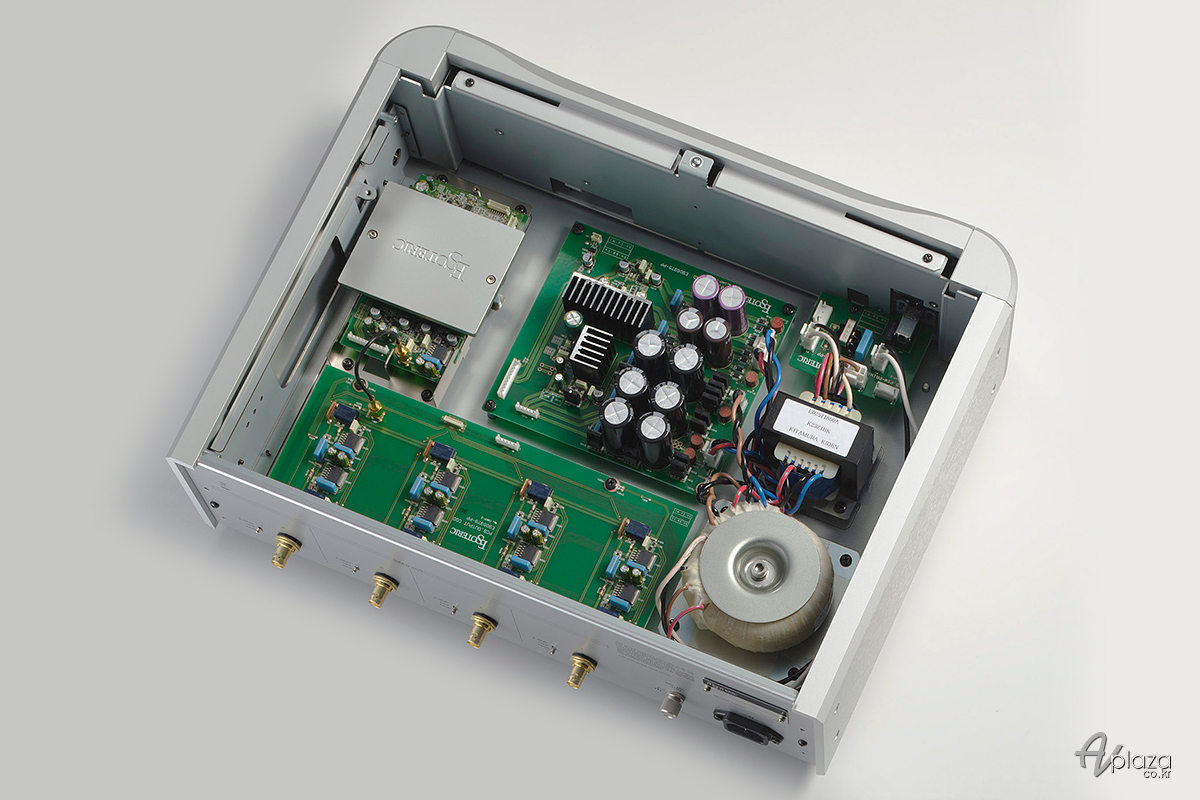

에소테릭 G-01XD 내부

출력 버퍼 앰프에는 최상위 프리앰프 그란디오소 C1X(Grandioso C1X)에 채용한 에소테락 HCLD(Esoteric HCLD) 버퍼회로를 탑재합니다. 강력한 전류 전송능력과 180MHz의 넓은 범위의 특성을 살려 순수한 10MHz 사인파를 전송합니다.

10MHz 사인파 클럭 출력 단자는 4계통 장비하며, 후면의 토글 스위치를 통해 출력마다 노멀 모드와 기준 전위가 되는 그라운드를 항상 0V에 드라이브하는 어댑티브 제로 그라운드(Adaptive Zero Ground) 모드를 바꿀 수 있어 음질의 차이를 선택할 수 있습니다.

G-01XD 후면

내부배선에는 음질의 최적화된 엄선한 커스텀 동축 케이블을 채용하였습니다. 커넥터는 MIL 규격의 금도금 SMA 커넥터, 정확한 임피던스(50Ω)를 제공하는 금도금 BNC 단자를 채용하여 전송의 신뢰성을 높이고 손실을 억제합니다.

진동에 민감한 마스터 클럭용 케이스는 프런트, 사이드 패널은 중량급의 두꺼운 알루미늄을 채용하여 외부의 진동을 억제합니다. 섀시 내부의 마스터 사운드 디스크리트 클럭 모듈은 나사를 사용하지 않고 자중으로 섀시 내에 고정되는 구조를 사용합니다. 클록 모듈과 핀 포인트 풋의 고정용 나사를 없애 나사 고정에 의한 응력 집중을 회피하여 자연스러운 진동 감쇠 효과를 얻어 뛰어난 음질을 제공합니다. 탑 패널은 나사로 조이지 않는 세미 플로팅 구조를 사용하여 개방감이 있는 사운드를 끌어냅니다.

출력 단자는 BNC×4. 크기 445×360×131mm, 무게 12.8kg.
